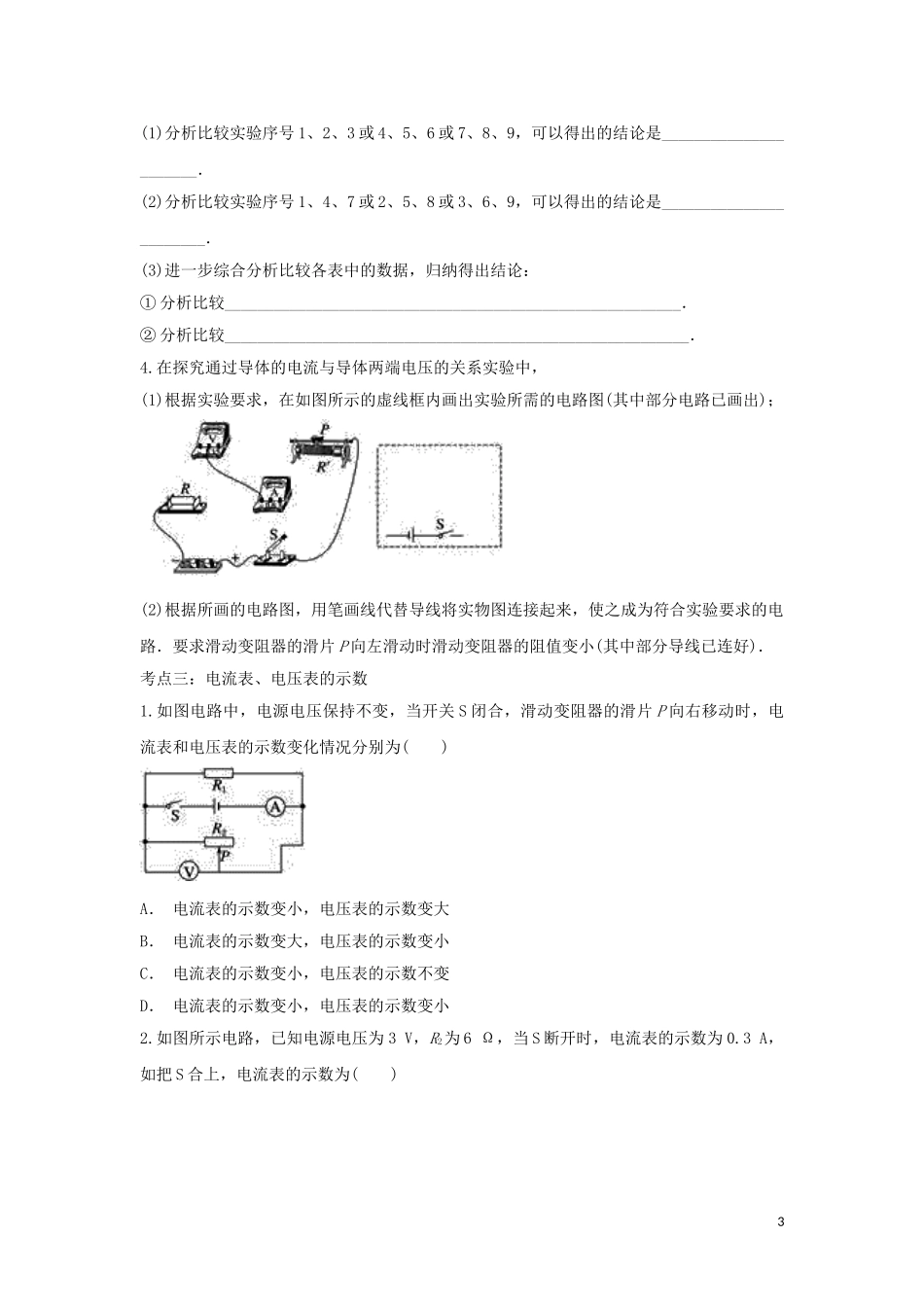

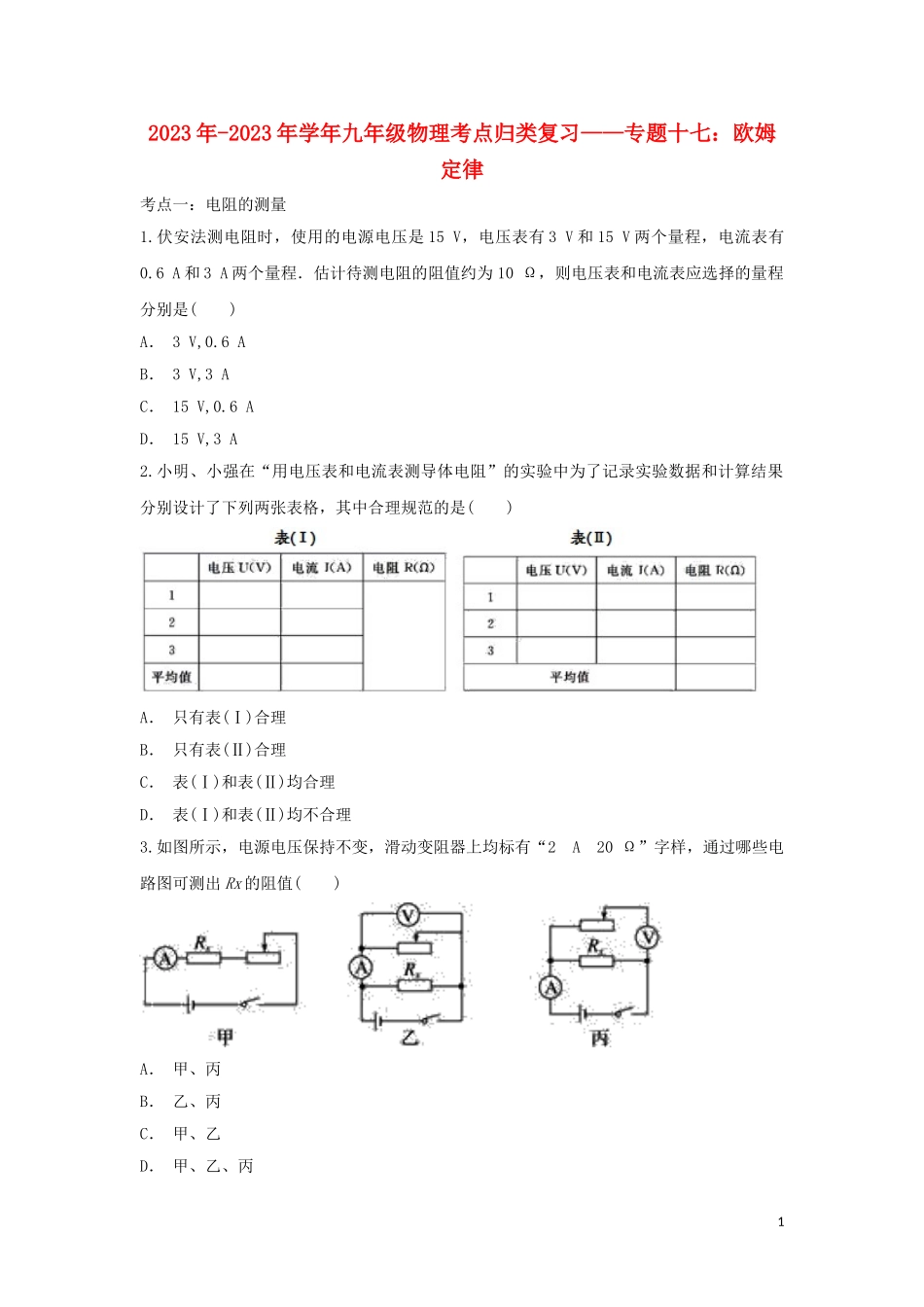

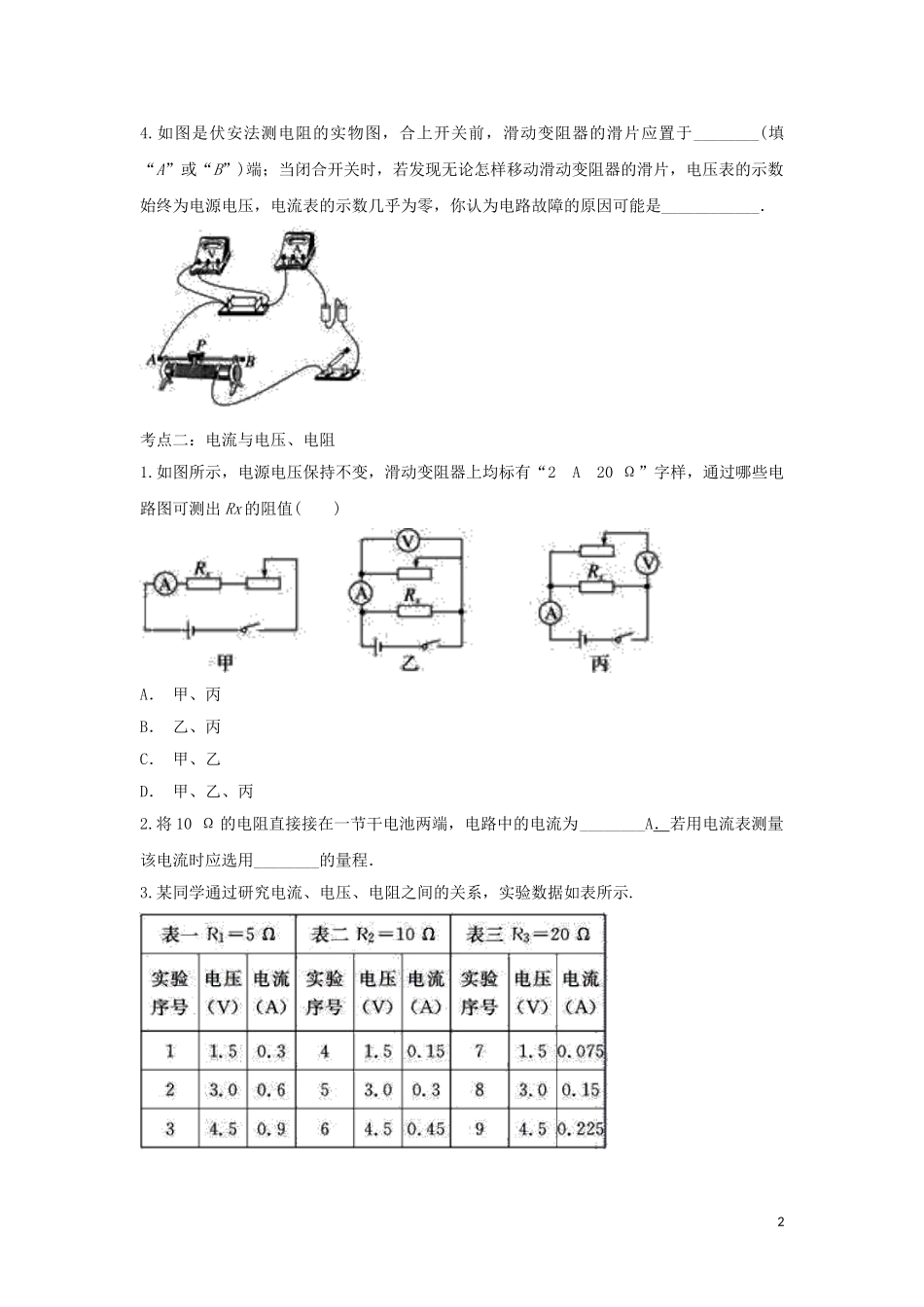

2023年-2023年学年九年级物理考点归类复习——专题十七：欧姆定律 考点一：电阻的测量 1.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程．估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是(　　) A． 3 V,0.6 A B． 3 V,3 A C． 15 V,0.6 A D． 15 V,3 A 2.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理规范的是(　　) A． 只有表(Ⅰ)合理 B． 只有表(Ⅱ)合理 C． 表(Ⅰ)和表(Ⅱ)均合理 D． 表(Ⅰ)和表(Ⅱ)均不合理 3.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A　20 Ω”字样，通过哪些电路图可测出Rx的阻值(　　) A． 甲、丙 B． 乙、丙 C． 甲、乙 D． 甲、乙、丙 4.如图是伏安法测电阻的实物图，合上开关前，滑动变阻器的滑片应置于________(填“A”或“B”)端；当闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是____________． 考点二：电流与电压、电阻 1.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A　20 Ω”字样，通过哪些电路图可测出Rx的阻值(　　) A． 甲、丙 B． 乙、丙 C． 甲、乙 D． 甲、乙、丙 2.将10 Ω的电阻直接接在一节干电池两端，电路中的电流为________A．若用电流表测量该电流时应选用________的量程． 3.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示. (1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是______________________． (2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_______________________． (3)进一步综合分析比较各表中的数据，归纳得出结论： ①分析比较________________________________________________________． ②分析比较_________________________________________________________． 4.在探究通过导体的电流与导体两端电压的关系实验中， (1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)； (2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)． 考点三：电流表、电压表的示数 1.如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为(　　) A． 电流表的示数变小，电压表的示数变大 B． 电流表的示数变大，电压表的示数变小 C． 电流表的示数变小，电压表的示数不变 D． 电流表的示数变小，电压表的示数变小 2.如图所示电路，已知电源电压为3 V，R2为6 Ω，当S断开时，电流表的示数为0.3 A，如把S合上，电流表的示数为(　　) A． 0.5 A B． 0.75 A C． 1 A D． 1.5 A 3.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为3 V，则电源电压为(　　) A． 3 V B． 5 V C． 1 V D． 2 V 4.如图所示电路中，两个电阻的阻值都是20 Ω，电压表 V1的示数为2 V，下列说法不正确的是(　　) A． 通过R1的电流为0.1 A B． 电压表 V2的读数为2 V C． 电压表 V2的读数为4 V D． 通过R2的电流为0.1 A 5.在如图所示的电路中，电源电压不变．开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6 V变化到2 V，同时观察到电流表的示数从0.5 A变化到1 A，则定值电阻R0的阻值为(　　) A． 4 Ω B． 6 Ω C． 8 Ω D． 18 Ω 6.将电阻R1、R2串联在电路中，若R1＝3R2，总电压为4 V，则R1两端的电压为(　　) A． 4 V B． 3 V C． 2 V D． 1 V 7.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是(　　) A． 体重显示表是用电压表改装成的 B． 体重越大，体重显示表的示数越大 C． 体重测试仪电路由于缺少开关，始终处于通路 D． 体重测试仪所测体重越大，电路消耗电能越少 8.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V. 考点四：欧姆定律及其应用 1.由欧姆定律公式可知(　　) A． 同一导体两端的电压跟通过导体的电流成反比 B． 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零 C． 导体中的电流越大，导体的电阻就越小 D． 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示 2.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为(　　) A． 4.5 Ω B． 6 Ω C． 10 Ω D． 20 Ω 3.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值． 4.如图所示电路，电源电压为6 V，当S断开时，电流表的示数为1 A；S闭合时，电流表的读数为1.5安． 求：(1)电阻R1的阻值． (2)电阻R2的阻值． 5.小灯泡两端电压为3.8 V时，通过的电流是0.2 A，则它此时的电阻为多少？ 2023年-2023年学年九年级物理考点归类复习——专题十七：欧姆定律参考答案 考点一：电阻的测量 1.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程．估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是(　　) A． 3 V,0.6 A B． 3 V,3 A C． 15 V,0.6 A D． 15 V,3 A 【答案】D 【解析】电源的电压为15 V，当滑动变阻器接入电路的电阻最小时，电阻分得的电压最大为15 V，所以电压表选0～15 V的量程；根据欧姆定律可得，通过待测电阻的电流最大约为：I＝＝＝1.5 A，所以电流表选0～3 A的量程．故选D. 2.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下列两张表格，其中合理规范的是(　　) A． 只有表(Ⅰ)合理 B． 只有表(Ⅱ)合理 C． 表(Ⅰ)和表(Ⅱ)均合理 D． 表(Ⅰ)和表(Ⅱ)均不合理 【答案】B 【解析】用伏安法测电阻时，要改变滑动变阻器的大小来改变电压、电流的大小．而表(Ⅰ)求平均电压、电流后，再求电阻结果就完全不对了．表格(Ⅰ)是完全错误的．而表格(Ⅱ)非常合适，将每次电阻求出，然后再求电阻的平均值，这样就更精确了．故选 B. 3.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A　20 Ω”字样，通过哪些电路图可测出Rx的阻值(　　) A． 甲、丙 B． 乙、丙 C． 甲、乙 D． 甲、乙、丙 【答案】A 【解析】由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U＝I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R＝20 Ω，由串联电路的规律可知电路的总电阻R总＝Rx＋20 Ω，用电流表测出此时电路中的电流I2，电源的电压为U＝I2(Rx＋20 Ω)；因电源的电压不变，所以I1Rx＝I2(Rx＋20 Ω)，即Rx＝. 由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测出Rx的阻值． 由丙图可知，当滑片移到最左侧时，电路为Rx的基本电路，电压表测Rx两端的电压，电流表测电路中的电流，根据欧姆定律，即可求出Rx的阻值． 4.如图是伏安法测电阻的实物图，合上开关前，滑动变阻器的滑片应置于________(填“A”或“B”)端；当闭合开关时，若发现无论怎样移动滑动变阻器的滑片，电压表的示数始终为电源电压，电流表的示数几乎为零，你认为电路故障的原因可能是____________． 【答案】A　待测电阻断路 【解析】滑动变阻器接入右半段，闭合开关前，滑片处于A端，连入电路的阻值最大．闭合开关，无论怎样移动滑片，电压表始终为电源电压，电流表示数为零，说明电压表串联在了电路中，电流太小电流表显示不出来，则故障的原因可能是待测电阻断路． 考点二：电流与电压、电阻 1.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A　20 Ω”字样，通过哪些电路图可测出Rx的阻值(　　) A． 甲、丙 B． 乙、丙 C． 甲、乙 D． 甲、乙、丙 【答案】A 【解析】由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U＝I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R＝20 Ω，由串联电路的规律可知电路的总电阻R总＝Rx＋20 Ω，用电流表测出此时电路中的电流I2，电源的电压为U＝I2(Rx＋20 Ω)；因电源的电压不变，所以I1Rx＝I2(Rx＋20 Ω)，即Rx＝. 由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测出Rx的阻值． 由丙图可知，当滑片移到最左侧时，电路为Rx的基本电路，电压表测Rx两端的电压，电流表测电路中的电流，根据欧姆定律，即可求出Rx的阻值． 2.将10 Ω的电阻直接接在一节干电池两端，电路中的电流为________A．若用电流表测量该电流时应选用________的量程． 【答案】0.15　0～0.6 A 【解析】一节干电池的电压为1.5 V，将10 Ω的电阻直接接在一节干电池两端时电路中的电流： I＝＝＝0.15 A，因0.15 A＜0.6 A，所以，电流表的量程选0～0.6 A. 3.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示. (1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是______________________． (2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_______________________． (3)进一步综合分析比较各表中的数据，归纳得出结论： ①分析比较________________________________________________________． ②分析比较_________________________________________________________
