2023学年中考物理真题集锦六专题五十一欧姆定律试题.doc

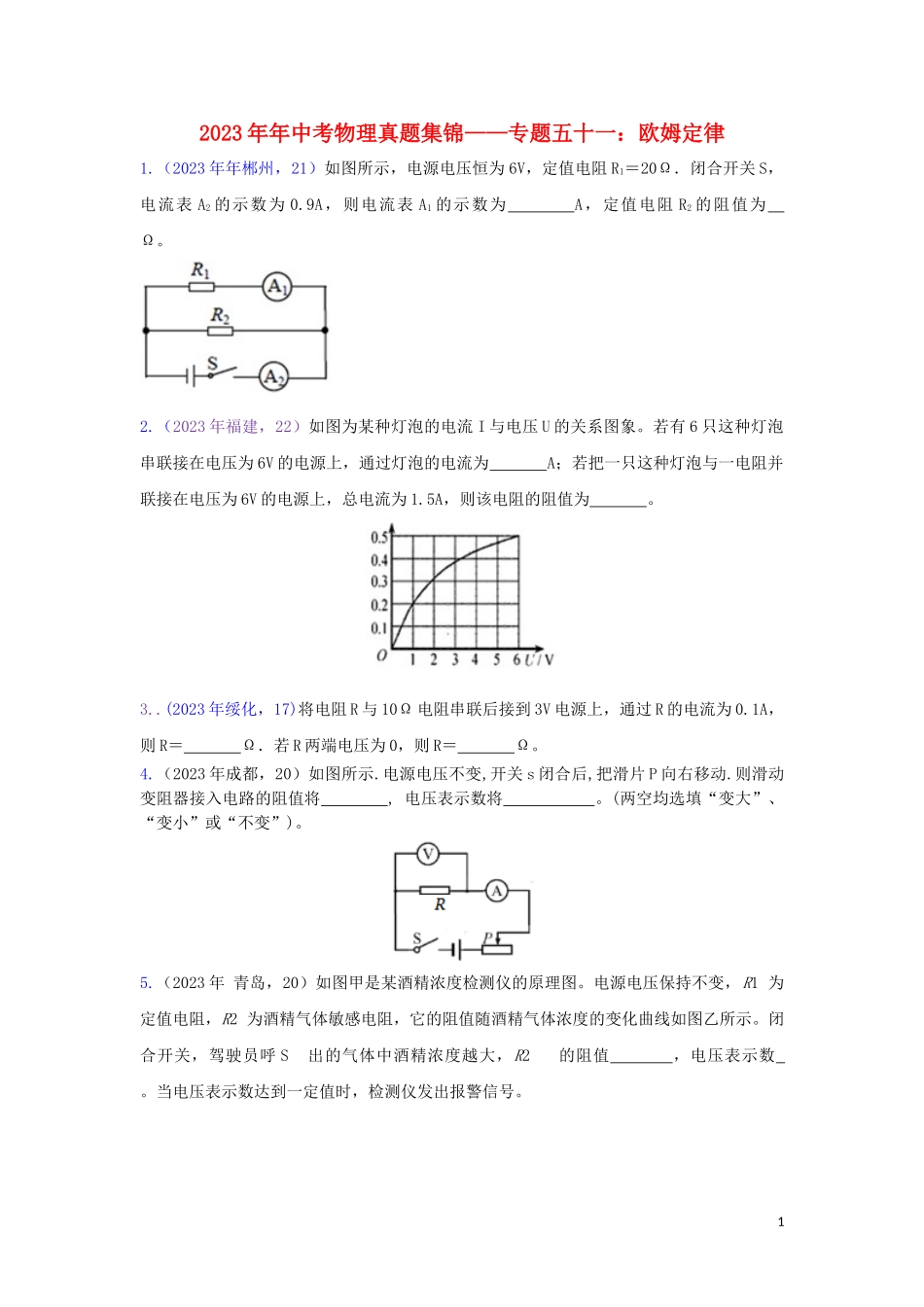

2023年年中考物理真题集锦——专题五十一：欧姆定律 1.（2023年年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　 　A，定值电阻R2的阻值为　 　Ω。 2.（2023年福建，22）如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为　 　A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为　 　。 3..(2023年绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝　 　Ω．若R两端电压为0，则R＝　 　Ω。 4.（2023年成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将 , 电压表示数将 。(两空均选填“变大”、“变小”或“不变”)。 5.（2023年 青岛，20）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值 ，电压表示数 。当电压表示数达到一定值时，检测仪发出报警信号。 6.（2023年凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为　 　A，此时该导体消耗的电功率为　 　W。 7.（2023年凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为　 　，电源电压为　 　V。 8.（2023年达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为　 　Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为　 　V，灯泡L的实际功率为　 　W。 9.（2023年内江，17）如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为　 　V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡　 　开路（选填“L1”或“L2”） 10.（2023年沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。若只闭合S，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____。（以上两空均选填“变大”、“变小”或“不变”） 11.（2023年昆明，15）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。 12.（2023年赤峰，12）某段金属丝两端电压为6V时，通过的电流为0.3A；当该金属丝两端电压降为4V时，通过它的电流为　 　A；当该金属丝两端电压降为0V时，它的电阻为　 　Ω。 13.（2023年重庆A卷，12）图的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A和0~15 V。闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为______ A。 当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表。示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V。 14.（2023年阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。 15.（2023年常德，23）（2023年常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡 (选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为 A。 16.（2023年广安，27）如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为　 　V，灯L1、L2的阻值之比为　 　。 17.（2023年巴中，26）如图所示的电路中，L1标有“6V 3W，L2标有“3V 3W”，闭合开关后，两灯均发光，此时电路的总电阻R总＝　 　Ω，两电压表示数之比U1：U2＝　 　；若将两灯并联后接入3V电路中，则两灯的实际功率之比P1：P2＝　 　。（不计温度对灯丝电阻的影响） 18.（2023年宜宾，12）如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。 19.（2023年 青岛，20）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值 ，电压表示数 。当电压表示数达到一定值时，检测仪发出报警信号。 20.（2023年安徽，8）如图示为电阻A和B的I - U图象 。 若将A.B串联接入某电源两端 ，则闭合开关后，它们两端的电压UA、UB 之比是 ______；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 ________ V 。 21.（2023年齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数　 　。电压表V与电流表A示数的比值　 　。（均选填“变大”、“变小”或“不变”） 22.（2023年襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。 23.（2023年淮安，17）为了测定风速大小，小明设计了如图所示的装置。装置中探头、金属杆和滑动变阻器滑片P 相连。可上下移动。该装置利用了流体流速越大，压强越________的原理。现要求：当风吹过探头时。风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______ . 24. (2023年扬州，21）如图所示的电路，电源电压恒为3V，闭合开关 S，电流表 A1 示数为 0.5A，A2 示数为 0.3A，则电阻 R1 是______ Ω，通过电阻 R2 的电流是_______ A，电阻 R1 的电功率是_______ W，在 5min 内整个电路消耗的电能是______ J。 25. (2023年泰州，18）如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω 26.（2023年连云港，12）有一定值电阻，当其两端的电压为9V时，通过它的电流为0.9A，它的电阻是_____Ω；如果它两端的电压为15V，迪过它的电流是_____A；核电站是利用核_____（选填“聚变”或“裂变”）产生的能量发电的；在汽车制动过它的动能转化为地面、轮胎、空气的内能，但这些内能无法自动转化回去，这是因为能量的转移和转化是有_____的。 27.（2023年宿迁，16）随着我国经济的飞达发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______，电流表的示数将______（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______元件两端。 28. (2023年衡阳，22)如图所示，R为定值电阻、R’为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现表示数从2V变化到6V，而表示数从4V变化到0，则电流表示数从0. 2A变化到____A，R＝___Ω 29.(2023年娄底，15)某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。 30.(2023年益阳，20) 如图所示电路，电源电压不变，R1 为发热电阻，阻值10Ω。R2为定值电阻，阻值为20Ω。R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U =    V。当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为 J。 31.（2023年年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为　 　A，定值电阻R2的阻值为　 　Ω。 32.（2023年成都，B卷6）初三实验小组的同学决定设计一个简易的身高测量仪,可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线(若干)等。他们的设想是:用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪----所测身高越大,显示仪示数越大，且刻度均匀。 (1)同学们设计了如图所示电路，老师指出他们的设计有不够合理的地方。你认为下列分析正确的是 。 A. 移动滑片P时.电路的总电阻没有变化 B.当所测身高越大时,电压表的示数越小 C.电压表的示数变化量跟身高变化量不成正比 D.电压表的示数不能由零变化到最大刻度值 (2)在老师的引导下,同学们设计出了正确的电路.是图四个电路中的 电路。 (3) 确定正确的电路设计方案后,小组成员开始对器材的参数进行选择。他们采用了电压为12V的电源、一根长为80cm的均匀电阻丝(0.5Ω/cm)、量程为0~3V的电压表。为了让测量仪测量身高的范围能达到最大,且测量精确度最高,选择的定值电阻R1的阻值应该为 Ω。 (4)利用选定的器材.小组同学连接好了测量电路。对身高为160cm的小曾进行测量时，电压表的示数为1.5V；对小杨进行测量时,电压表的示数为1.2V,则小杨的身高为 cm。 33.(2023年宁夏,18)无人驾驶飞机简称“无人机”。中国近年来在无人机制造方面进展神速。无人机的飞行控制系统简称“飞控”。无人机悬停还是飞行、向哪个方向飞行、上升还是下降等飞行指令都由“飞控"下达。“飞控”主要由感知飞行姿态的陀蜾仪（控制飞行姿态）GPS定位
