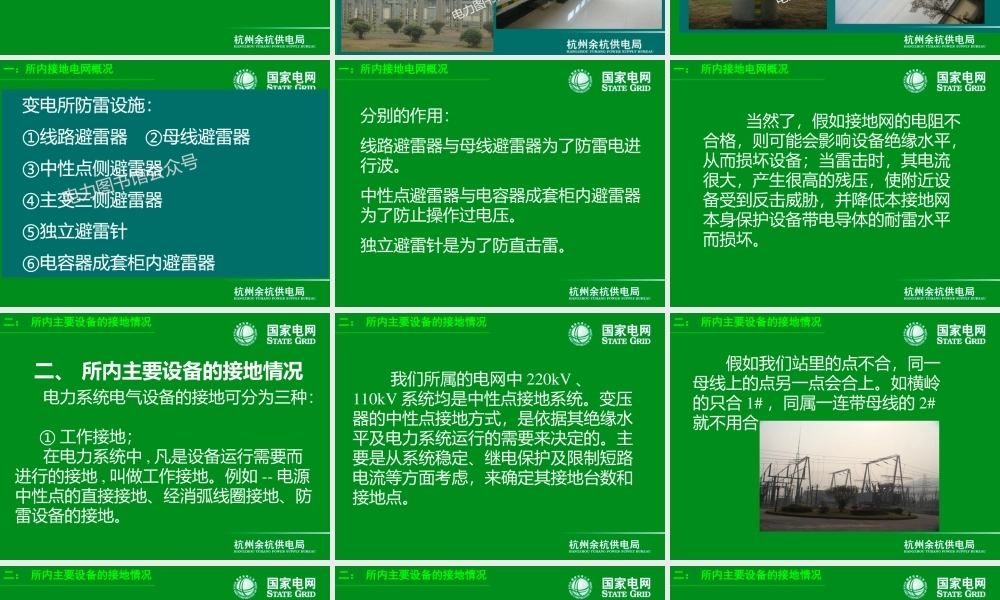

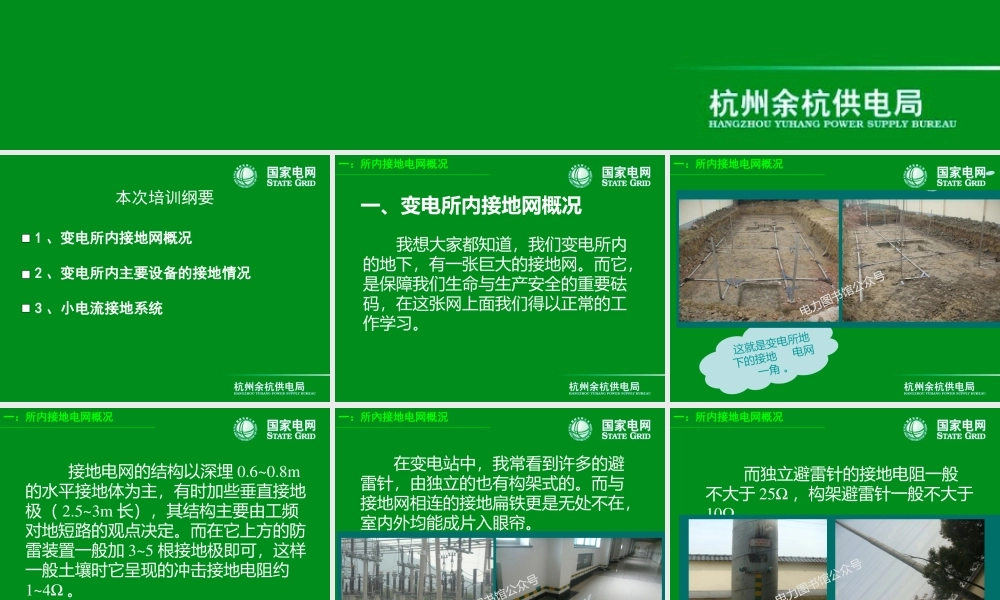

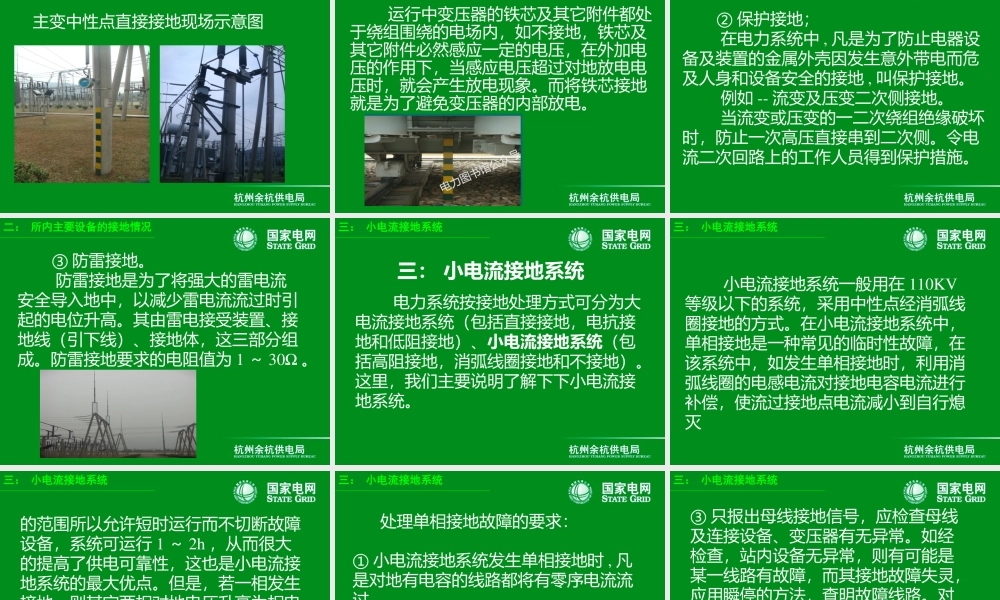

变电所接地系统概况变电所接地系统概况 新进职工运行工区培训 本次培训纲要 1 1、变电所内接地网概况、变电所内接地网概况 2 2、变电所内主要设备的接地情况、变电所内主要设备的接地情况 3 3、小电流接地系统、小电流接地系统 一、变电所内接地网概况一、变电所内接地网概况 我想大家都知道，我们变电所内的地下，有一张巨大的接地网。而它，是保障我们生命与生产安全的重要砝码，在这张网上面我们得以正常的工作学习。一：所内接地电网概况一：所内接地电网概况 一：所内接地电网概况一：所内接地电网概况 一：所内接地电网概况一：所内接地电网概况 接地电网的结构以深埋0.60.8m的水平接地体为主，有时加些垂直接地极（2.53m长），其结构主要由工频对地短路的观点决定。而在它上方的防雷装置一般加35根接地极即可，这样一般土壤时它呈现的冲击接地电阻约14。一：所內接地电网概況一：所內接地电网概況 在变电站中，我常看到许多的避雷针，由独立的也有构架式的。而与接地网相连的接地扁铁更是无处不在，室内外均能成片入眼帘。一：所内接地电网概况一：所内接地电网概况 而独立避雷针的接地电阻一般不大于25，构架避雷针一般不大于10。一：所内接地电网概况一：所内接地电网概况 一：所内接地电网概况一：所内接地电网概况 分别的作用：线路避雷器与母线避雷器为了防雷电进行波。中性点避雷器与电容器成套柜内避雷器为了防止操作过电压。独立避雷针是为了防直击雷。一：一：所内接地电网概况所内接地电网概况 当然了，假如接地网的电阻不合格，则可能会影响设备绝缘水平，从而损坏设备；当雷击时，其电流很大，产生很高的残压，使附近设备受到反击威胁，并降低本接地网本身保护设备带电导体的耐雷水平而损坏。二：二：所内主要设备的接地情况所内主要设备的接地情况 电力系统电气设备的接地可分为三种：工作接地；在电力系统中,凡是设备运行需要而进行的接地,叫做工作接地。例如-电源中性点的直接接地、经消弧线圈接地、防雷设备的接地。二、二、所内主要设备的接地情况所内主要设备的接地情况 二：二：所内主要设备的接地情况所内主要设备的接地情况 我们所属的电网中220kV、110kV系统均是中性点接地系统。变压器的中性点接地方式，是依据其绝缘水平及电力系统运行的需要来决定的。主要是从系统稳定、继电保护及限制短路电流等方面考虑，来确定其接地台数和接地点。二：二：所内主要设备的接地情况所内主要设备的接地情况 假如我们站里的点不合，同一母线上的点另一点会合上。如横岭的只合1#，同属一连带母线的2#就不用合。二：二：所内主要设备的接地情况所内主要设备的接地情况 主变中性点直接接地现场示意图 运行中变压器的铁芯及其它附件都处于绕组围绕的电场内，如不接地，铁芯及其它附件必然感应一定的电压，在外加电压的作用下，当感应电压超过对地放电电压时，就会产生放电现象。而将铁芯接地就是为了避免变压器的内部放电。二：二：所内主要设备的接地情况所内主要设备的接地情况 二：二：所内主要设备的接地情况所内主要设备的接地情况 保护接地；在电力系统中,凡是为了防止电器设备及装置的金属外壳因发生意外带电而危及人身和设备安全的接地,叫保护接地。例如-流变及压变二次侧接地。当流变或压变的一二次绕组绝缘破坏时，防止一次高压直接串到二次侧。令电流二次回路上的工作人员得到保护措施。二：二：所内主要设备的接地情况所内主要设备的接地情况 防雷接地。防雷接地是为了将强大的雷电流安全导入地中，以减少雷电流流过时引起的电位升高。其由雷电接受装置、接地线（引下线）、接地体，这三部分组成。防雷接地要求的电阻值为130。三：三：小电流接地系统小电流接地系统 三：三：小电流接地系统小电流接地系统 电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。这里，我们主要说明了解下下小电流接地系统。三：三：小电流接地系统小电流接地系统 小电流接地系统一般用在110KV等级以下的系统，采用中性点经消弧线圈接地的方式。在小电流接地系统中，单相接地是一种常见的临时性故障，在该系统中，如发生单相接地时，利用消弧线圈的电感电流对接地电容电流进行补偿，使流过接地点电流减小到自行熄灭 三：三：小电流接地系统小电流接地系统 的范围所以允许短时运行而不切断故障设备，系统可运行12h，从而很大的提高了供电可靠性，这也是小电流接地系统的最大优点。但是，若一相发生接地，则其它两相对地电压升高为相电压的1.732倍，特别是发生间歇性电弧接地时，接地相对地电压可能升高到相电压的2.53.0倍。三：三：小电流接地系统小电流接地系统 处理单相接地故障的要求：小电流接地系统发生单相接地时,凡是对地有电容的线路都将有零序电流流过。母线和某一线路都报出接地信号，应检查故障线路的系统设备有无异常。三：三：小电流接地系统小电流接地系统 只报出母线接地信号，应检查母线及连接设备、变压器有无异常。如经检查，站内设备无异常，则有可能是某一线路有故障，而其接地故障失灵，应用瞬停的方法，查明故障线路。对于重要用户的线路，可以转移负荷或者通知用户做好准备后停电查找故障点。在某些情况下，系统的绝缘并没有损坏，而是由于其它原因产生某 三：三：小电流接地系统小电流接地系统 些不对称状态，可能报出接地信号，此种接地称为“虚幻接地”，应注意区分判断。寻找和处理单相接地故障时，应作好安全措施，保证人身安全。当设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内，进入上述范围的工作人员必须穿绝缘靴，戴绝缘手套，使用专用工具。三：三：小电流接地系统小电流接地系统 处理接地故障时，禁止停用消弧线圈。若消弧线圈温升超过规定时，可在接地相上先作人工接地，消除接地点后，再停用消弧线圈。本次培训结束 谢谢大家
