国家电网 变电站管理规范培训课件.pptx

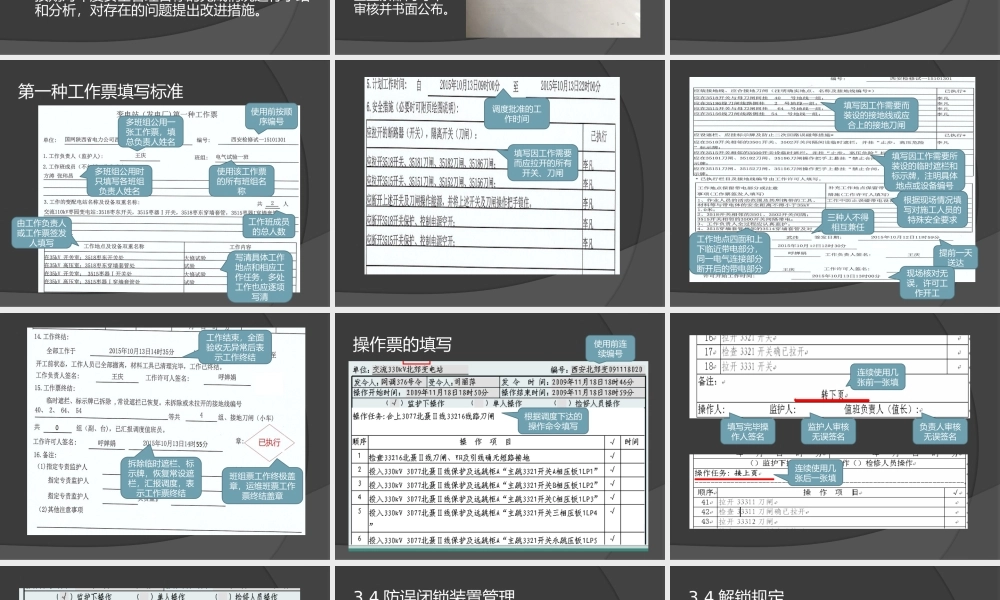

西安供电公司 宋炜 1.总则 为了规范电网生产管理，促进变电站的运行管理水平的提高，保证电网安全稳定运行，特制定本规程。本规范依据国家和电力行业的有关法规、规程、制度等，结合变电运行管理的实际而制定。本规范制定了变电站岗位职责，安全管理、运行管理、技术管理、设备管理、班组建设、变电设备工程建设过程中的管理和文明生产、培训工作九个方面的规范化要求。2.岗位职责 运维班班长的岗位职责 运维班副班长的岗位职责 运维班专责工程师的岗位职责 运维班值班长的岗位职责 运维班正值的岗位职责 运维班副值的岗位职责 2.2.9运维班副值的岗位职责 1.在值长和正值的领导下对设备的事故、障碍及异常运行进行处理。2.受理调度命令，向值长汇报，并填写倒闸操作票，经审核后在正值监护下正确执行操作。3.做好设备的巡视维护工作，发现缺陷及时汇报，并做好记录。4.受理工作票并办理工作许可手续。5.做好本值各种记录。6.管理好工具、仪表、钥匙、备件等。7.按规定参加设备验收。8.参加本班、本值安全活动，执行各项安全技术措施。3.安全管理 3.1安全管理目标 变电站每年应制定安全管理目标，结合变电站的实际情况和本年度设备检修、操作计划，制定出变电站年度安全管理目标，并上报主管部门。安全管理目标应结合本变电站的设备、人员和工作实际，提出实现安全管理目标的组织、技术措施。按期对年度安全管理目标的完成情况进行小结和分析，对存在的问题提出改进措施。3.23.2工作票、操作工作票、操作票管理票管理 变电站工作票、操作票管理应遵循安规中的有关规定。工作票签发人、工作负责人、工作许可人名单应由安全监察部门每年审核并书面公布。“两票”的保存期至少为一年。“两票”的管理要先把住执行前的审核关，考核重点应放在执行过程中，严禁无票作业、无票操作。第一种工作票填写标准 多班组公用一张工作票，填总负责人姓名 使用该工作票的所有班组名称 多班组公用时只填写各班组负责人姓名 写清具体工作地点和相应工作任务，多处工作也应逐项写清 由工作负责人或工作票签发人填写 工作班成员的总人数 使用前按顺序编号 调度批准的工作时间 填写因工作需要而应拉开的所有开关、刀闸 填写因工作需要而装设的接地线或应合上的接地刀闸 填写因工作需要所装设的临时遮栏和标示牌，注明具体地点或设备编号 工作地点四面和上下临近带电部分，同一电气连接部分断开后的带电部分 根据现场情况填写对施工人员的特殊安全要求 提前一天送达 现场核对无误，许可工作开工 三种人不得相互兼任 工作结束，全面验收无异常后表示工作终结 拆除临时遮栏、标示牌，恢复常设遮栏，汇报调度，表示工作票终结 班组票工作终极盖章，运维班票工作票终结盖章 操作票的填写 根据调度下达的操作命令填写 使用前连续编号 填写完毕操作人签名 监护人审核无误签名 负责人审核无误签名 连续使用几张前一张填 连续使用几张后一张填 操作完一项，打一个勾 全部操作完毕并检查无误后盖章 操作票填写完毕盖章 3.4防误闭锁装置管理 高压电气设备都应安装完善的防误操作闭锁装置。防误操作闭锁装置不得随意退出运行，停用防误操作闭锁装置应经本单位分管生产的行政副职或总工程师批准；短时间退出防误操作闭锁装置时，应经变电站站长或发电厂当班值长批准，并应按程序尽快投入。3.4解锁规定 如遇特殊情况需解锁操作，应经运维管理部门防误操作装置专责人或运维部门指定并经书面公布的人员到现场核实无误并签字后，由运维人员告知当值调控人员，方能使用解锁工具。单人操作、检修人员在倒闸操作过程中禁止解锁。如需解锁，应待增派的运维人员到现场，履行上述手续后处理。解锁工具使用后应及时封存并做好记录。在倒闸操作中防误闭锁装置出现异常时，必须停止操作，应重新核对操作步骤及设备编号的正确性，查明原因，确系装置故障无法处理时，履行审批手续后方可解锁操作。防误闭锁装置运行巡视同主设备一样对待，发现问题应记入设备缺陷记录薄并及时上报。防误闭锁装置的检修维护工作，应由明确分工和专门单位负责。3.5.1消防管理 依照消防法制定消防措施。变电站消防器具的设置应符合消防部门的规定，定期检查消防器具的放至、完好情况并清点数量，记入相关记录。运维人员应学习消防知识和消防器具的使用方法，定期进行消防演习。灭火器的检查 压力在合格范围内。在使用有效期内。铅封完好，无脱落。数量正确。定置摆放。外观清洁。消防“四懂四会”四懂：1.懂得岗位火灾的危险性；2.懂得预防火灾的措施；3.懂得扑救火灾的方法；4.懂得逃生疏散的方法。四会：1.会使用消防器材；2.会报火警；3.会扑救初起火灾；4.会组织疏散逃生。3.5.2防盗窃管理 变电站的大门正常应该上锁。外来人员进入变电站必须到有关部门办理相关手续、出示相关证件，经变电站人员核实后方可进入，并做好登记，装有防盗报警系统的变电站应定期检查、试验报警装置的完好性，存在故障的要及时处理。运行人员在巡视时，应兼顾安全保卫设施的巡视。变电站的专职安全保卫人员每日必须对变电站大门、围墙、重要设备周围及其他要害部位进行巡视，发现问题及时采取措施处理。3.6防汛、防风、防寒工作管理 防汛：变电站内用根据需要配备适量的防汛设备和防汛物资，防汛设备在每年防汛前要进行全面检查、试验，处于完好状态；防汛物资要专门保管，并有专门的台账。定期检查压力表、温度计、瓦斯继电器等设备的防雨罩应扣好，端子箱、机构箱等室外设备箱门应关闭，密封良好。雨季来临前，对可能积水的地下室、电缆沟、电缆隧道及场区的排水设施进行全面检查和疏通，做好防进水和排水措施。下雨时对房屋渗漏、下水管排水情况进行检查。雨后检查地下室、电缆沟、电缆隧道灯积水情况，并及时排水，设备室潮气过大时应做好通风。3.6防汛、防风、防寒工作管理 防风：变电站应根据本地气候条件制定切实可行防风管理措施，刮大风时，应重点检查设备引流线、阻波器、瓦斯继电器的防雨罩是否存在异常。定期检查和清理变电站设备区、变电站围墙及周围漂浮物等，防止被大风刮到运行设备上造成故障。防寒：防寒：冬季气温较低时，应重点检查开关机构内的加热器运行是否良好，发现问题及时处理，对机构箱要采取防寒保温措施。3.73.7防小动物管理防小动物管理 1.各设备室的门窗应完好严密，出入时应随手将门关好。2.设备室通往室外的电缆沟、道应严密封堵，因施工拆动后及时堵好。3.各设备室不得存放粮食及其他食品，应放至鼠药或捕鼠器械。4.各开关柜、电气间隔、端子箱和机构箱应采取防小动物进入措施，高、低压配电室、电缆夹层、蓄电池室出入门应有防鼠板。3.83.8安全设施及交通标志的规范化管理安全设施及交通标志的规范化管理 3.9安全工器具的管理 变电站应配备足够数量有效地安全工器具；运维人员应会正确使用和保管各类安全工器具。各种安全工器具应有明显的编号，绝缘杆、验电器等绝缘工器具必须有电压等级、试验如期的标志，应有防雨罩，应有固定的存放处，存放在清洁干燥处，注意防潮、防结露。各种安全工器具均应按照安规规定的周期进行试验，试验合格后方可使用，不得超期使用。3.9安全工器具的管理 携带型地线必须符合安规要求，接地线的数量应满足本站需要，截面满足装设系统短路容量的要求。导线应无断股、护套完好、接地线端部接触牢固、卡子应无损坏和松动，弹簧有效。存放地点和地线本体均有编号，存放要对号入座。3.9安全工器具的管理 各种标示牌的规格应符合安规要求，并做到种类齐全、存放有序，安全帽、安全带完好，数量能满足工作需要。3.10低压漏电保安器的安装与使用 变电站内所有检修工作的电源应有专用电源箱，变电站使用的各种与人体直接接触的低压电器，均应安装低压漏电保安器。携带型的低压电器，低压漏电保安器应安装在移动的低压电源板上。使用中的低压漏电保安器应定期试验。3.12外来人员、施工人员安全管理 进入变电站施工作业现场的施工人员应遵守变电站安全管理规定，必须履行工作票手续，在作业中不准擅自变更安全措施。对于所使用的临时工、外来施工人员必须履行相应的手续，经供电公司安全监察部门进行安全培训和考试合格后，在供电公司工作负责人的带领下，方可进入变电站。如在施工过程中违反变电站安全管理规定，运行人员有权责令其离开变电站。各级领导、外来参观人员等必须得到允许后，在变电站运行人员的带领下方可进入设备场区，并戴好安全帽。3.12外来人员、施工人员安全管理 施工作业中使用变电站电源时，必须经变电站运行人员同意，并指定接引位置。不准动用工作票所列范围以外的电气设备。作业中发生疑问时，应先停止作业，立即报告运行人员。3.13安全文件管理及安全活动 站长接到安全生产文件、通报后应明确指示，立即组织学习，传达到每个职工，值长及以上人员应分别签字。对与本站有关的事故，结合实际情况制定相应的措施并具体落实。安全资料的管理应以有利于指导变电站安全管理为原则，逐步达到规范化、标准化。3.13安全文件管理及安全活动 运维班的安全活动每周不少于一次，可以全站或分值进行，由站长或值长组织，站长每月至少组织一次安全活动。安全活动在学习、传达上级安全通报、文件等，应结合本站实际，举一反三，吸取教训，同时总结一周来的安全生产情况，对照安全规程查找习惯性违章和不安全因素，并制定有效的防范措施。每次安全活动应认真填写记录，记录活动日期、主持人、参加人和活动内容。对学习内容讨论情况、事故教训及建议和措施应详细记录，不得记录与安全生产无关的内容，不得事后补记。有关人员应定期检查“安全活动记录”的填写情况，对运行人员提出的建议和措施作出反馈，审查后签名。4.运行管理 值班制度 变电站运行人员，必须按有关规定进行培训、学习，经考试合格后方能上岗值班。值班人员在当值期间，要服从指挥，尽职尽责，完成当班的运行、维护、倒闸操作和管理工作。4.运行管理 巡回检查制度 对各种值班方式下的巡视时间、次数、内容，各单位应作出明确规定。值班人员应按规定认真巡视检查设备，提高巡视质量，及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。变电站的设备巡视，一般分为正常巡视、全面巡视、熄灯巡视、特殊巡视和监督巡视。4.4变电站记录管理 变电站应保留的纸质记录 缺陷记录 设备检修、试验及验收记录 继电保护记录 解锁记录 其它记录均录入PMS系统。4.5防事故措施记录 变电站应根据上级反事故技术措施和安全性评价提出的整改意见的具体要求，定期对本站设备的落实情况进行检查，督促落实。配合主管部门按照反事故措施的要求和安全性评价提出的整改意见，分析设备现状，制定落实计划，做好反措执行单位施工过程中的配合和验收工作，对现场反措执行不利的情况应及时向有关主管部门反映。变电站进行大型作业时，应提前制定本站相应的反事故措施，确保不发生各类事故。5.技术资料管理 变电站图纸技术资料管理 变电站图纸的管理 变电站应具备的技术资料 变电站技术资料的管理 变电站应具备的指示图表 变电站指示图表的管理 变电站台账管理 6.设备管理 设备定期维护工作 继电保护 设备定级 6.4设备缺陷管理 各单位生技部门负责设备缺陷的统一管理，其职责：督促各单位贯彻执行本规程，并检查执行情况。及时掌握主要设备危及和严重缺陷。每年对设备缺陷进行综合分析，根据缺陷产生的规律，提出年度反事故措施，报上级主管部门。6.4设备缺陷管理 运维管理单位和设备修试单位均设缺陷管理专责人，其职责为：及时了解和掌握本单位管辖设备的全部缺陷和缺陷的处理情况。建立必要的台账、图表、资料，对设备缺陷实行分类管理。做到对每个缺陷都有处理意见和措施。变电站发现缺陷后应对缺陷进行定性，并记入缺陷记录，报告主管部门。6.4.4缺陷分类的原则 危急缺陷：设备或建筑物发生了直接威胁安全运行并需立即处理的缺陷，否则随时可能造成设备损坏、人身伤亡、大面积停电和火灾等事故。严重缺陷：对人身或设备有严重威胁，暂时尚能坚持运行但需尽快处理的缺陷。一般缺陷：上述危急、严重缺陷以外的设备缺陷，指性质一般，情况较轻，对安全运行影响不大的缺陷。6.5设备测温管理 测温类型：计划普测、重点测温 测温周期：计划普测：每月一次，迎峰过冬、迎峰度夏期
