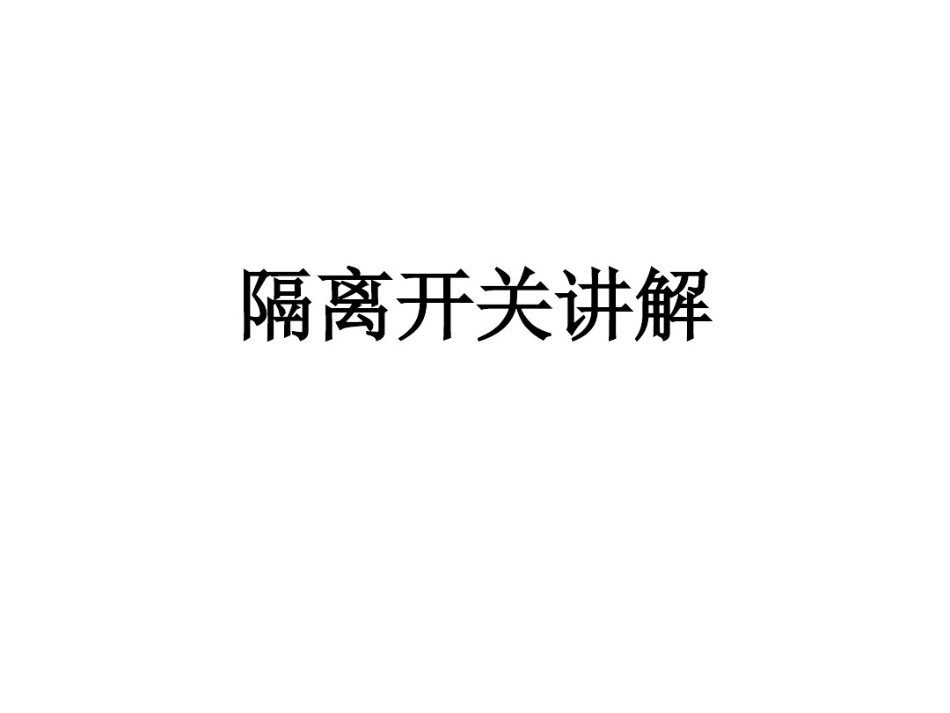

隔离开关讲解.pdf

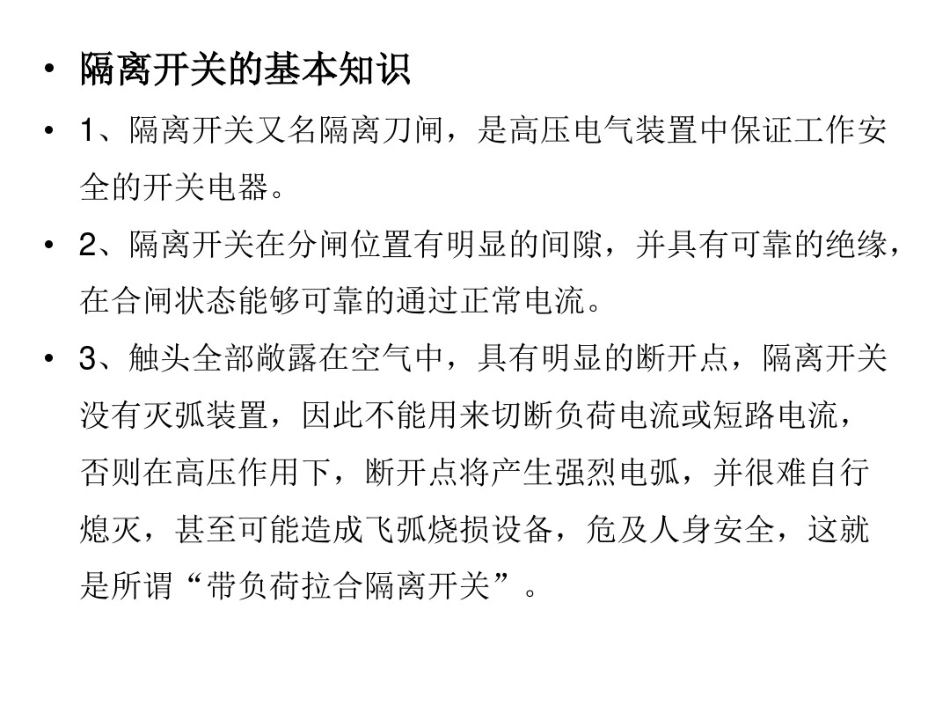

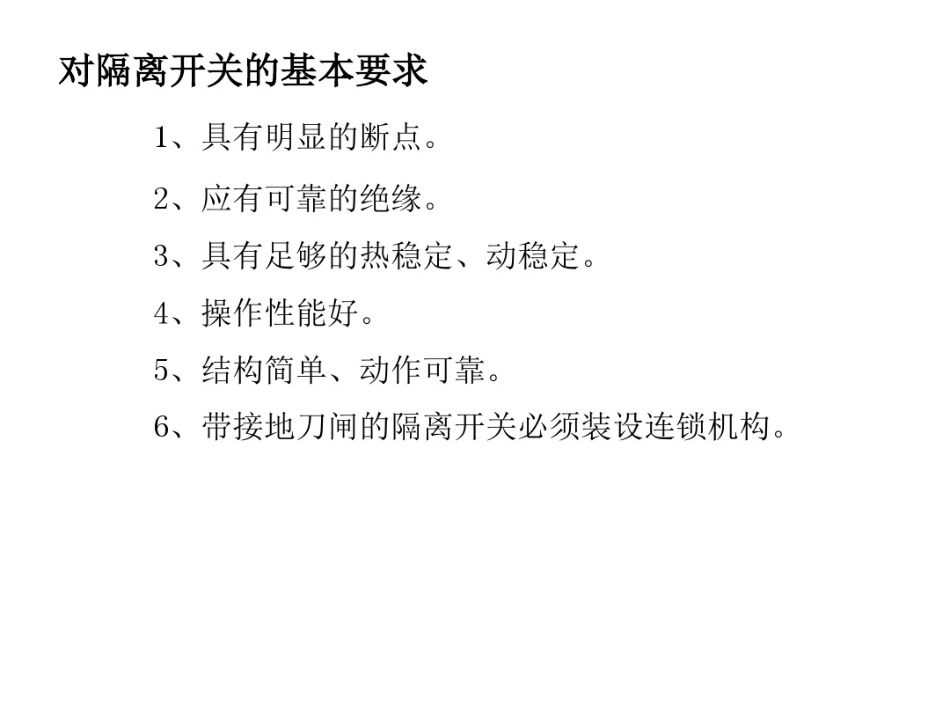

隔离开关讲解隔离开关的基本知识1、隔离开关又名隔离刀闸，是高压电气装置中保证工作安全的开关电器。2、隔离开关在分闸位置有明显的间隙，并具有可靠的绝缘，在合闸状态能够可靠的通过正常电流。3、触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧烧损设备，危及人身安全，这就是所谓“带负荷拉合隔离开关”。对隔离开关的基本要求1、具有明显的断点。2、应有可靠的绝缘。3、具有足够的热稳定、动稳定。4、操作性能好。5、结构简单、动作可靠。6、带接地刀闸的隔离开关必须装设连锁机构。隔离开关的作用1、隔离电源，保证安全，电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。2、其特殊在结构“暴露”，能让人在外面就能看到电路是开还是断，检修时起“明显”断开点的作用；3、接地刀闸的作用：结构就是隔离开关，但和隔离开关的使用目的不一样，接地刀闸是接地用的，在检修时，将主电路通过这个刀闸，将主电路与大地连接，则主电路上就能上去人进行检修工作，目的也是保障安全；隔离开关的分类按装设地点分：户内式和户外式；按极数分：单极和三极；按绝缘支柱数目分：单柱式、双柱式和三柱式；按隔离开关的动作方式分：闸刀式、旋转式、插入式；按有无接地刀闸分：带接地刀闸和不带接地刀闸；按所配操动机构：手动式、电动式、液压式等；
