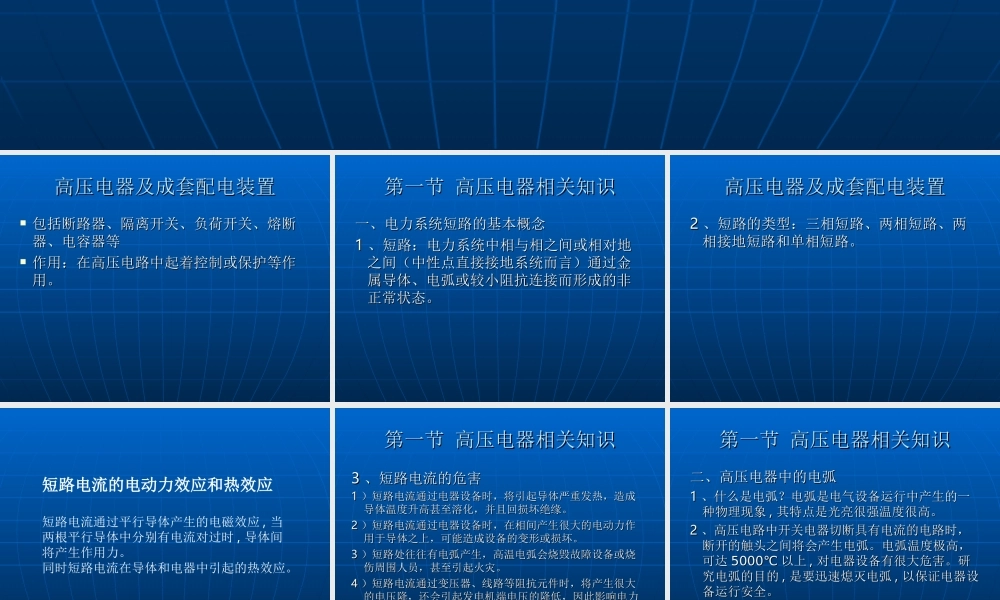

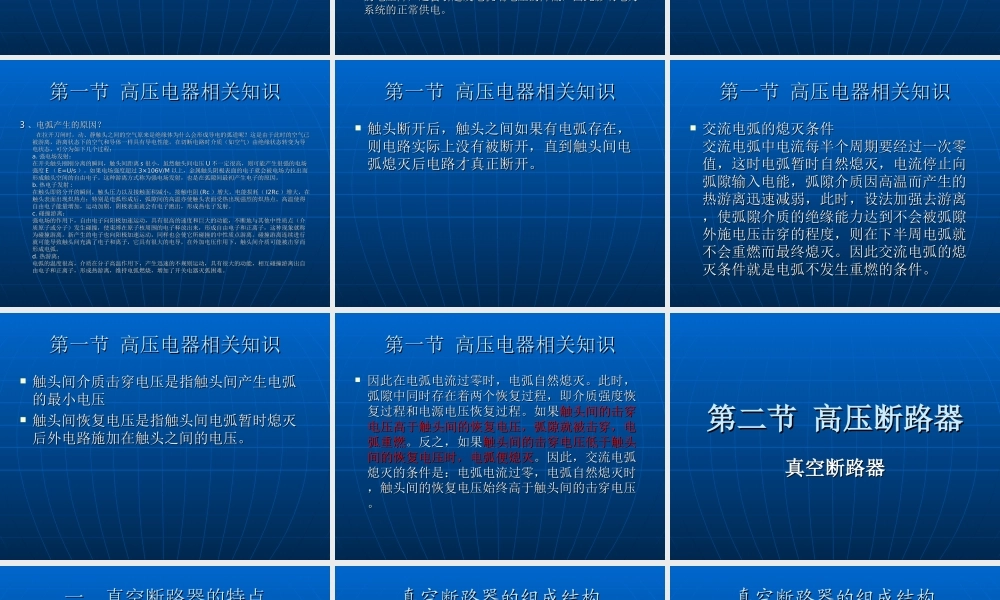

电工进网作业许可考试参考教材高压类理论部分 高压电器及成套配电装置 高压电器及成套配电装置 包括断路器、隔离开关、负荷开关、熔断器、电容器等 作用：在高压电路中起着控制或保护等作用。第一节 高压电器相关知识 一、电力系统短路的基本概念 1、短路：电力系统中相与相之间或相对地之间（中性点直接接地系统而言）通过金属导体、电弧或较小阻抗连接而形成的非正常状态。高压电器及成套配电装置 2、短路的类型：三相短路、两相短路、两相接地短路和单相短路。短路电流的电动力效应和热效应短路电流的电动力效应和热效应 短路电流通过平行导体产生的电磁效应,当两根平行导体中分别有电流对过时,导体间将产生作用力。同时短路电流在导体和电器中引起的热效应。第一节 高压电器相关知识 3、短路电流的危害 1）短路电流通过电器设备时，将引起导体严重发热，造成导体温度升高甚至溶化，并且回损坏绝缘。2）短路电流通过电器设备时，在相间产生很大的电动力作用于导体之上，可能造成设备的变形或损坏。3）短路处往往有电弧产生，高温电弧会烧毁故障设备或烧伤周围人员，甚至引起火灾。4）短路电流通过变压器、线路等阻抗元件时，将产生很大的电压降，还会引起发电机端电压的降低，因此影响电力系统的正常供电。第一节 高压电器相关知识 二、高压电器中的电弧 1、什么是电弧？电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。2、高压电路中开关电器切断具有电流的电路时，断开的触头之间将会产生电弧。电弧温度极高，可达5000以上,对电器设备有很大危害。研究电弧的目的,是要迅速熄灭电弧,以保证电器设备运行安全。第一节 高压电器相关知识 3、电弧产生的原因？在拉开刀闸时，动、静触头之间的空气原来是绝缘体为什么会形成导电的弧道呢？这是由于此时的空气已被游离，游离状态下的空气和导体一样具有导电性能。在切断电路时介质（如空气）由绝缘状态转变为导电状态，可分为如下几个过程：a.强电场发射：在开关触头刚刚分离的瞬间，触头间距离s很小，虽然触头间电压U不一定很高，则可能产生很强的电场强度E（E=U/s）。如果电场强度超过3106V/M以上，金属触头阴极表面的电子就会被电场力拉出而形成触头空间的自由电子。这种游离方式称为强电场发射，也是在弧隙间最初产生电子的原因。b.热电子发射:在触头即将分开的瞬间，触头压力以及接触面积减小，接触电阻(Rc）增大，电能损耗（I2Rc）增大，在触头表面出现炽热点；特别是电弧形成后，弧隙间的高温亦使触头表面受热出现强烈的炽热点。高温使得自由电子能量增加，运动加剧，阴极表面就会有电子跑出，形成热电子发射。c.碰撞游离：强电场的作用下，自由电子向阳极加速运动，具有很高的速度和巨大的动能，不断地与其他中性质点（介质原子或分子）发生碰撞，使束缚在原子核周围的电子释放出来，形成自由电子和正离子，这种现象就称为碰撞游离。新产生的电子也向阳极加速运动，同样也会使它所碰撞的中性质点游离。碰撞游离连续进行就可能导致触头间充满了电子和离子，它具有很大的电导，在外加电压作用下，触头间介质可能被击穿而形成电弧。d.热游离：电弧的温度很高，介质在分子高温作用下，产生迅速的不规则运动，具有很大的动能，相互碰撞游离出自由电子和正离子，形成热游离，维持电弧燃烧，增加了开关电器灭弧困难。第一节 高压电器相关知识 触头断开后，触头之间如果有电弧存在，则电路实际上没有被断开，直到触头间电弧熄灭后电路才真正断开。第一节 高压电器相关知识 交流电弧的熄灭条件 交流电弧中电流每半个周期要经过一次零值，这时电弧暂时自然熄灭，电流停止向弧隙输入电能，弧隙介质因高温而产生的热游离迅速减弱，此时，设法加强去游离，使弧隙介质的绝缘能力达到不会被弧隙外施电压击穿的程度，则在下半周电弧就不会重燃而最终熄灭。因此交流电弧的熄灭条件就是电弧不发生重燃的条件。第一节 高压电器相关知识 触头间介质击穿电压是指触头间产生电弧的最小电压 触头间恢复电压是指触头间电弧暂时熄灭后外电路施加在触头之间的电压。第一节 高压电器相关知识 因此在电弧电流过零时，电弧自然熄灭。此时，弧隙中同时存在着两个恢复过程，即介质强度恢复过程和电源电压恢复过程。如果触头间的击穿电压高于触头间的恢复电压，弧隙就被击穿，电弧重燃。反之，如果触头间的击穿电压低于触头间的恢复电压时，电弧便熄灭。因此，交流电弧熄灭的条件是：电弧电流过零，电弧自然熄灭时，触头间的恢复电压始终高于触头间的击穿电压。第二节第二节 高压断路器高压断路器 真空断路器真空断路器 一、真空断路器的特点 具有体积小、重量轻、噪音小、无可燃物、维护工作量少等突出的优点。尤其适用于频繁操作及故障较多的场合。真空断路器的组成结构 真空灭弧室 传动部分 框架 机构部分 绝缘部分 导电部分 真空断路器真空断路器 真空断路器的组成结构 真空灭弧室 真真 空空 灭灭 弧弧 室室 动静触头 屏蔽罩 动静导电杆 波纹管 外壳 真空灭弧室 特点：整个寿命期内真空有保证特点：整个寿命期内真空有保证 瓷壳好，质地细腻，光滑无杂色，如瓷壳好，质地细腻，光滑无杂色，如玉石与航空陶瓷共用，减少漏气的可能；玉石与航空陶瓷共用，减少漏气的可能；真空电弧冶炼触头含气量特低，在触真空电弧冶炼触头含气量特低，在触头烧蚀时，释放出来的气体造成真空度头烧蚀时，释放出来的气体造成真空度下降的影响大大降低。下降的影响大大降低。开断原理先进，开断原理先进，31.5kA以下采用杯状以下采用杯状横磁场，横磁场，31.5kA以上采用纵磁场。触以上采用纵磁场。触头的平面较规则，电场分布极佳，所需头的平面较规则，电场分布极佳，所需开距小，即可达到断口耐压的要求，开开距小，即可达到断口耐压的要求，开断的截流质低断的截流质低 真空泡的工作原理 真空泡是用密封在真空中的一对触头来实现电力回路的接通与分断功能的一种电真空器件，是利用高真空作绝缘灭弧介质。真空灭弧室中的触头断开过程中，依靠触头产生的金属蒸汽使触头间产生电弧。当电流接近零值时，电弧洗煤。一般情况下，电弧熄灭后，弧隙中残存的带电质点继续继续向外扩散，在电流过零后很短时间（约几微秒）内弧隙便没有多少金属蒸汽，立刻恢复到原有的“真空”状态，使触头之间的介质击穿电压迅速恢复，达到触头间介质击穿电压大于触头间恢复电压条件，使电弧彻底熄灭。真空灭弧室内触头的技术要求 真空熄弧时触头(最重要构件)必须满足下述要求：导电好、耐弧性好、含气量低、导热好、机械强度高和加工方便的优点。常用材料：铜铬合金、铜合金等等 触头分闸过程中，开断电流将产生金属蒸汽电弧放电并持续在等离子体内流动，一直到下一个电流过零点为止。电弧在接近电流零点处熄弧，金属蒸汽在几微秒内不再导电，断口间迅速恢复绝缘。真空灭弧室真空度高于10-9 bar，6-20mm的触头开距足以保证真空灭弧室的绝缘强度。屏蔽罩的作用 1、防止燃弧过程中电弧生成物溅到绝缘外壳的内壁，从而降低外壳的绝缘强度；2、改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化；3、冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复,提高真空开关管开断电流的能力。一般使用铜和不锈钢两种材料制作，铜具有较高的导热率和优良的凝结能力，但铜材熔点低，和电弧生成物有较大的亲和力，且屏蔽罩内壁上附有的金属屑会使燃弧后的灭弧室内电场分布不均匀。选用不锈钢做主屏蔽罩就能克服上诉缺点。波纹管的作用 由厚度为0.10.2mm的不锈钢制成的薄壁元件，使动触头在真空状态下运动成为可能，动触头的运动而又不破坏灭弧室的密封状态。真空开关的每次合分操作，都会使波纹管产生一次机械变形，因此，它是真空泡中最易损坏的部件。波纹管的疲劳寿命就决定了真空灭弧室的机械寿命。（波纹管有液压成型和膜片焊接两种，使用的材料大多是不锈钢）ZN系列真空断路器 ZN系列真空断路器 第二节第二节 高压断路器高压断路器 SF6断路器 SF6气体 SF6气体作为绝缘介质和灭弧介质使用，目前使用SF6的电气设备在电力系统中广泛使用。SF6气体性质 SF6气体是一种无色、无味、无毒、不可燃、易液化，对电器设备不腐蚀的气体。但开断后的SF6气体是有毒的。比重比空气重5倍。SF6气体绝缘性能和灭弧性能强。它的绝缘强度是空气的2.33倍，灭弧能力是空气的100倍。SF6气体在电弧高温作用下会分解为低氟化物，但在电弧过零值后，又很快再结合成SF6气体。SF6气体化学性质稳定，但是遇有水份后，在电弧的作用下分解为低氟化合物和低氟氧化物，其中某些成份决有严重腐蚀性，会腐蚀内部的金属部件，并会威胁运行及检修人员的安全。SF6微水测试缺点 SF6气体的检漏和气体回收。SF6断路器结构支柱式 SF6断路器结构落地罐式 SFSF6 6断路器的基本结构断路器的基本结构 SFSF6 6断路器的基本结构与其它高压断路器一样，断路器的基本结构与其它高压断路器一样，由导电回路、灭弧装置、绝缘部件、操动机构由导电回路、灭弧装置、绝缘部件、操动机构和附属部件等和附属部件等5 5部分组成。其中的灭弧装置由部分组成。其中的灭弧装置由于灭弧介质不同，在结构上有其特点，与其它于灭弧介质不同，在结构上有其特点，与其它断路器比较有较大差异，而其余几个部分与其断路器比较有较大差异，而其余几个部分与其它断路器大致相类似。它断路器大致相类似。支柱式SF6断路器 支柱式SF6断路器 对断路器SF6气体要求 对SF6气体的要求：新装SF6断路器投入运行前必须复测气体含水量和漏气率。灭弧室应小于150ppm，其它气室应小于250ppm，SF6气体的年漏气量小于1。SF6断路器定期检测微水，静置24h后，方可测量，新装或大修后，每三个月测量一次，待含水量稳定后可每年测量一次。SF6气体中含水量增大的可能原因(1)气体或再生气体本身含有水分。(2)组装时进入水分。组装时由于环境、现场装配和维修检查的影响，高压电器内部的内壁附着水分。(3)管道的材质自身含有水分，或管道连接部分存在渗漏现象，造成外来水分进入内部。(4)密封件不严而渗入水分。SF6气体水份严重超标的影响 水分严重超标将危害绝缘，影响灭弧，并产生有毒物质，水分严重超标将危害绝缘，影响灭弧，并产生有毒物质，原因如下原因如下:(1)(1)含水量较高时，很容易在绝缘材料表面结露，造含水量较高时，很容易在绝缘材料表面结露，造成绝缘下降，严重时发生闪络击穿。含水量较高的气体在成绝缘下降，严重时发生闪络击穿。含水量较高的气体在电弧作用下被分解，电弧作用下被分解，SF6SF6气体与水分产生多种水解反应，气体与水分产生多种水解反应，产生产生WO3WO3、CuF2CuF2、WOF4WOF4等粉末状绝缘物，其中等粉末状绝缘物，其中CuF2CuF2有强烈有强烈的吸湿性，附在绝缘表面，使沿面闪络电压下降，的吸湿性，附在绝缘表面，使沿面闪络电压下降，HFHF、H2SO3H2SO3等具有强腐蚀性，对固体有机材料和金属有腐蚀作等具有强腐蚀性，对固体有机材料和金属有腐蚀作用，缩短了设备寿命。用，缩短了设备寿命。(2)(2)含水量较高的气体，在电弧作用下产生很多化合含水量较高的气体，在电弧作用下产生很多化合物，影响物，影响SF6SF6气体的纯度，减少气体的纯度，减少SF6SF6气体介质复原数量，还气体介质复原数量，还有一些物质阻碍分解物还原，灭弧能力将会受影响。有一些物质阻碍分解物还原，灭弧能力将会受影响。(3)(3)含水量较高的气体在电弧作用下分解成化合物含水量较高的气体在电弧作用下分解成化合物WO2WO2、SOF4SOF4、SO2F2SO2F2、SOF2SOF2、SO2SO2等，这些化合物均为有毒有害物等，这些化合物均为有毒有害物质，而质，而SOF2SOF2、SO2SO2的含量会随水分增加而增加，直接威胁的含量会随水分增加而增加，直接威胁人身健康，因此对人身健康，因此对SF6SF6气体的含水量必须严格监督和控制。气体的含水量必须严格监督和控制。第二节第二节 高压断路器高压断路器 断路器操动机构断路器操动机构 断路器操动机构的作用和要求 用来控制
