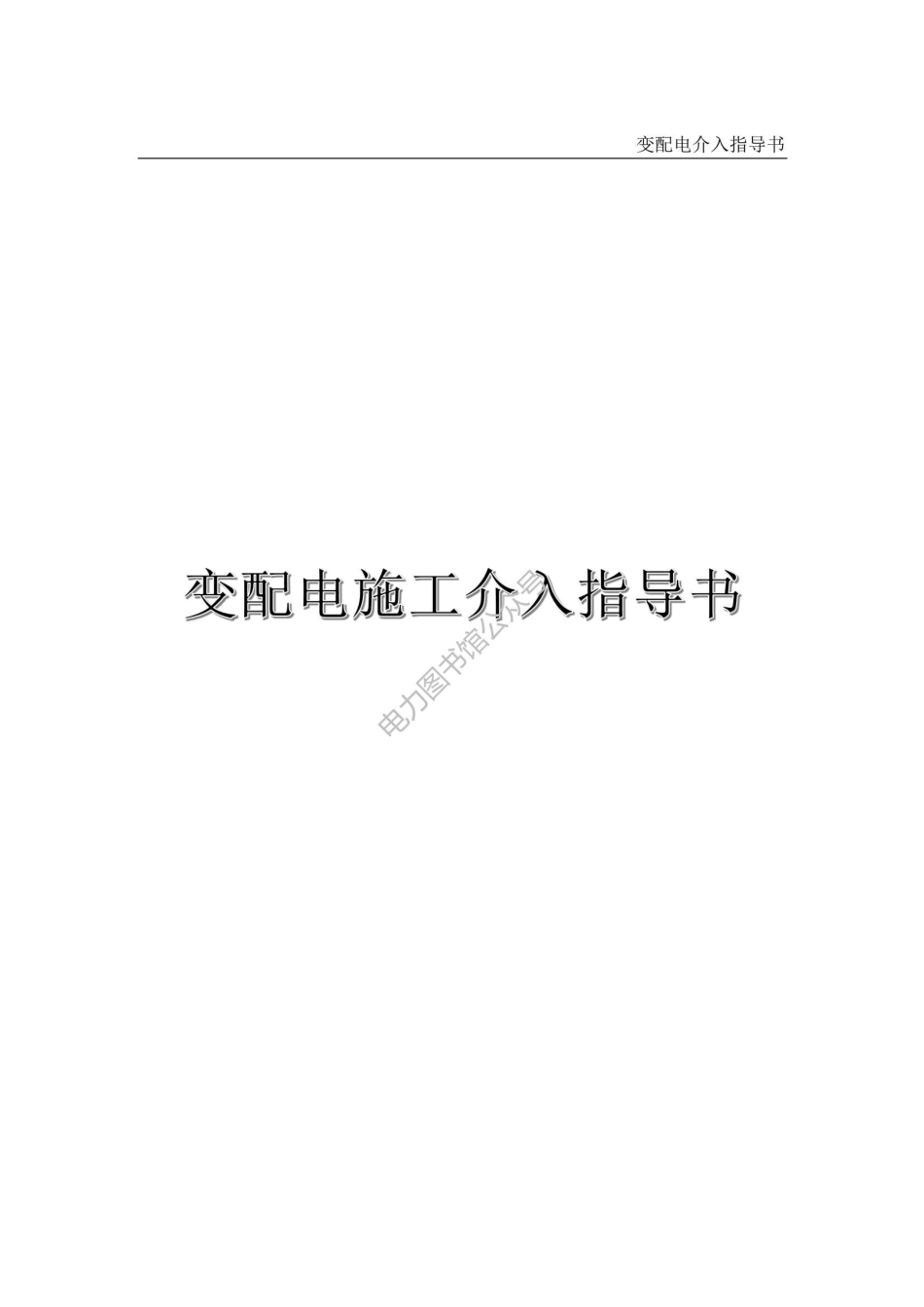

变配电施工介入指导书.pdf

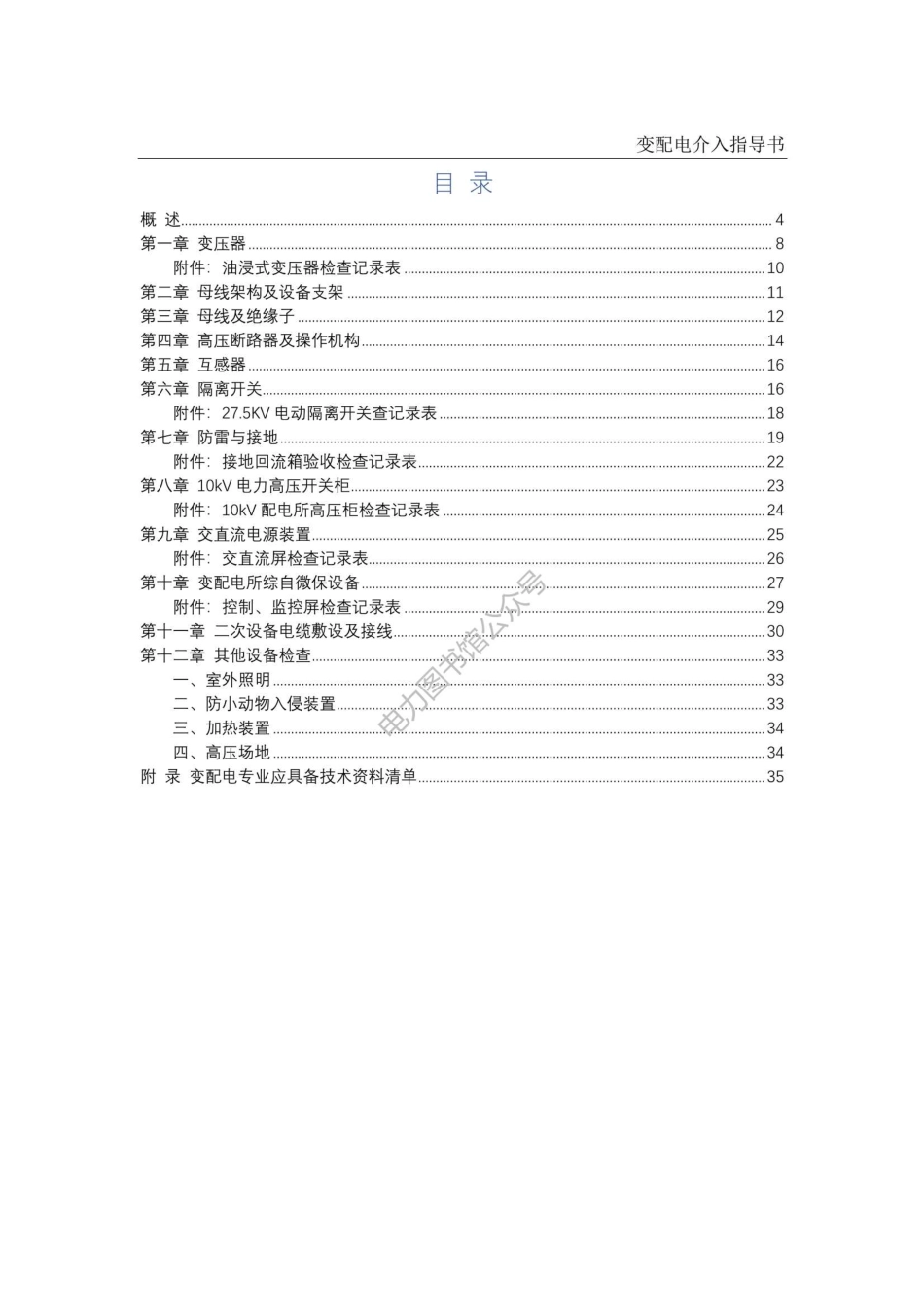

变配电介入指导书变配电施工介入指导书电力图书馆变配电介入指导书前言为落实好变配电施工介入工作，使介入小组人员在盯控施工及相关设备验收中对设备检查标准有据可依，特编写此作业指导书。本指导书主要针对工程变配电设计文件中的相关设备类型进行针对性的编写。编写时主要参照计文件及技术变更文件、零部件安装手册及铁路总公司相关验收标准、铁道行业标准、牵引变电施工技术标准、以及参照其他相关技术文件。由于时间紧，而且本指导书的编制时所掌握的关于变配电专业的资料不全，施工现场实际所采用的零部件、技术参数及标准很可能与本指导书不相符，所有出入部均以施工设计文件或变更设计文件为依据。敬请现场作业监管人员及时反馈本指导书不足之处。以备及时进行修改。变配电介入指导书概述本指导书是用于指导介入人员在施工、验收等介入工作中干什么、怎么干，使介入工作能够高效率、高质量地完成，为顺利接管提供有效的技术支持。一、牵引变电工程全线采用AT供电方式。新建110kV牵引变电所3座，XX、XX、五字湾。新建AT所9座，峙峪、南坪、老营、方城、石城、XX、油坊坪、乌龙素、XX,其中老营和XX两个AT所为相邻供电臂末端的AT所。1.牵引变电所(1)110kV侧接线各牵引变电所引入两路110kV三相电源，一主一备，两回电源互为热备用。在两路进线隔离开关电源侧各装一组电压互感器、一组避雷器并通过隔离开关接引在进线电源上。在两进线之间设带隔离开关分段的跨条。设置两台V/X接线牵引变压器，两台变压器按照固定备用、一主一备方式运行，并设置备用电源自投装置。计费采用高压侧计费方式。(2)227.5kV侧接线
