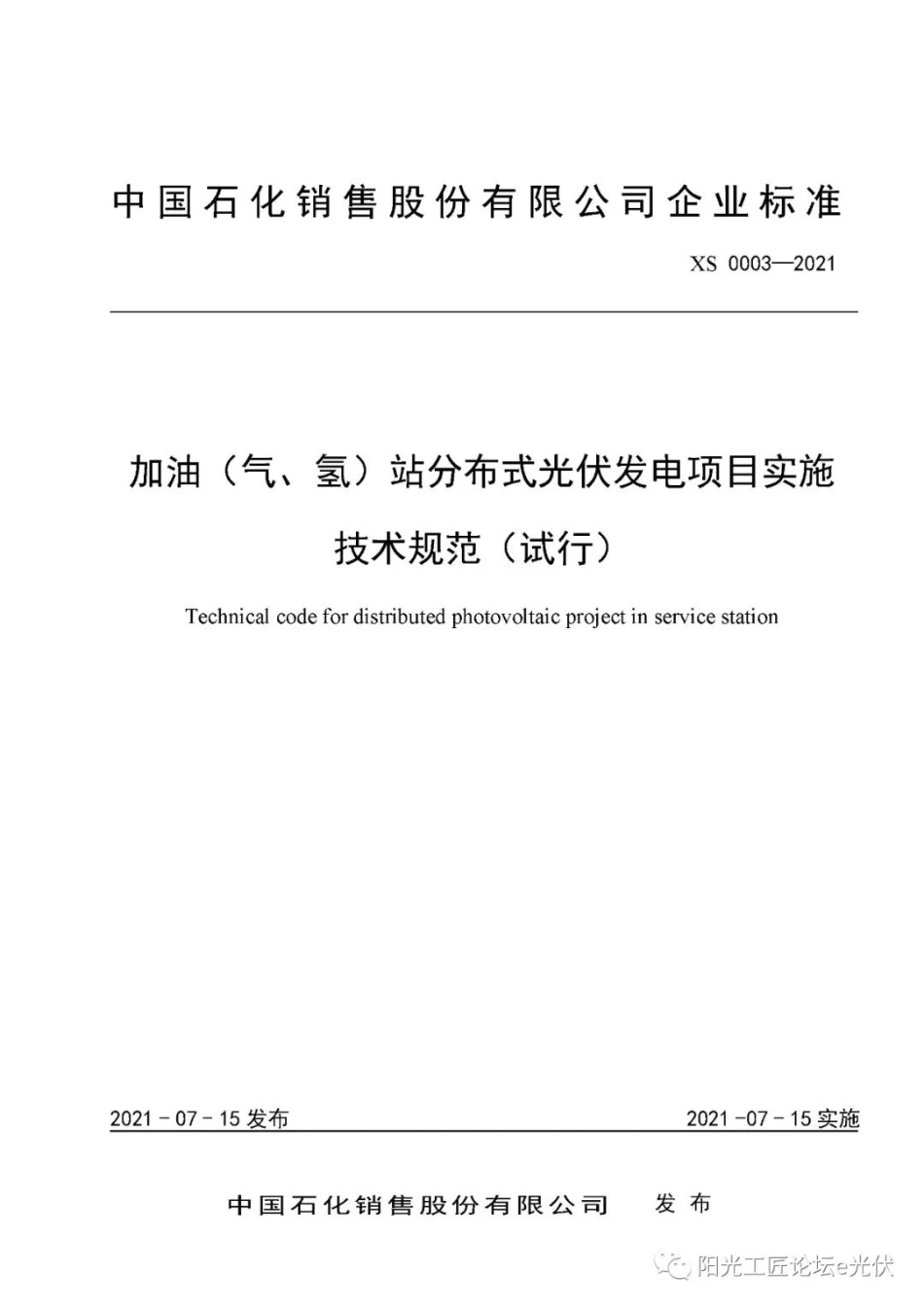

加油（气、氢）站分布式光伏项目实施技术规范.pdf

目次1范围.2术语与定义3总则.4设计要求.4.1一般要求.4.2系统设计.4.3支架和支撑系统.4.4光伏方阵4.5电气设计.4.6接入设计.4.7电能计量.55施工要求.55.1一般要求.55.2施工要求66调试与检测116.1一般要求116.2设备检查116.3光伏组件检测116.4逆变器调试116.5并网柜调试126.6防雷接地系统检查126.7系统性能测试12137.1一般要求137.2验收项目148运行与维护148.1一般要求148.2运行管理要求158.3维护要求16引用标准名录18I阳光工匠论坛e光伏1范围1.0.1本标准规定了加油（气、氢）站建设光伏电站项目的术语和定义、设计、施工、验收及运行维护要求。1.0.2木标准适用于中国石化所属的新建、改建和扩建加油（气、氢）站，其他类似分布式光伏项目可参照执行。1.0.3本标准适用于以400V电压及以下等级接入，装机容量不大于200kW,安装于加油（气、氢）站建筑物或构筑物上的光伏项目。2术语与定义下列术语和定义适用于本标准。2.0.1分布式光伏发电系统distributed photovoltaic(Pv)system将太阳能光伏组件、交直流汇流设备、并网逆变器、变配电设备、计量计费和检测系统等组成的光伏发电系统，采用自发自用为主，多余电量可向电网输送。2.0.2光伏组件photovoltaic(PV)module具有封装及内部联结，能单独提供直流电输出的，最小不可分制的光伏电池组合装置。又称太阳电池组件。2.0.3建筑集成光伏发电系统building integrated photovoltaic:BIPy将光伏组件作为建筑材料或构件在建筑上安装，并通过专门设计，实现光伏系统与建筑的良好结合，也称光伏建筑一体化。2.0.4柔性光伏组件flexible photovoltaic(PV)module采用柔性材料封装，可以一定程度弯伯而保持组件各项性能不被破坏的轻型光伏组件。2.0.5光伏组串photovoltaic(PV)modules string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。2.0.6光伏方阵photovoltaic(PV)array将光伏组件在电气上按一定方式连接在一起，并按一定规律进行排布安装的光伏组件串组合。2.0.7安装容量capacity of installation光伏系统中安装的光伏组件的标称功率之和，计量单位是峰瓦(Wp)。2.0.8额定容量rated capacity光伏系统中安装的逆变器的额定有功功率之和，计量单位是千瓦(kW)。2.0.9储能设备Energy storage equipment能将所获得的电能贮存，并在需要时可转为电能的一种设备或装置，一般选用蓄电池组。3总则3.0.1加油（气、氢）站分布式光伏发电工程应送行勘察、可行性评估，并根据规划设计进行发电量预估。3.0.2新建、改建加油（气、氢）站应将光伏发电系统纳入建筑工程设计，统一规划、同步设计、同步施工、同步验收，与建筑工程同步投入使用。建筑设计应根据光伏组件的类型、安装位置和安装方式，为光伏组件的安装、使用、维护和保养提供必要的承载条件和空间。1C阳光工匠论坛e光伏
