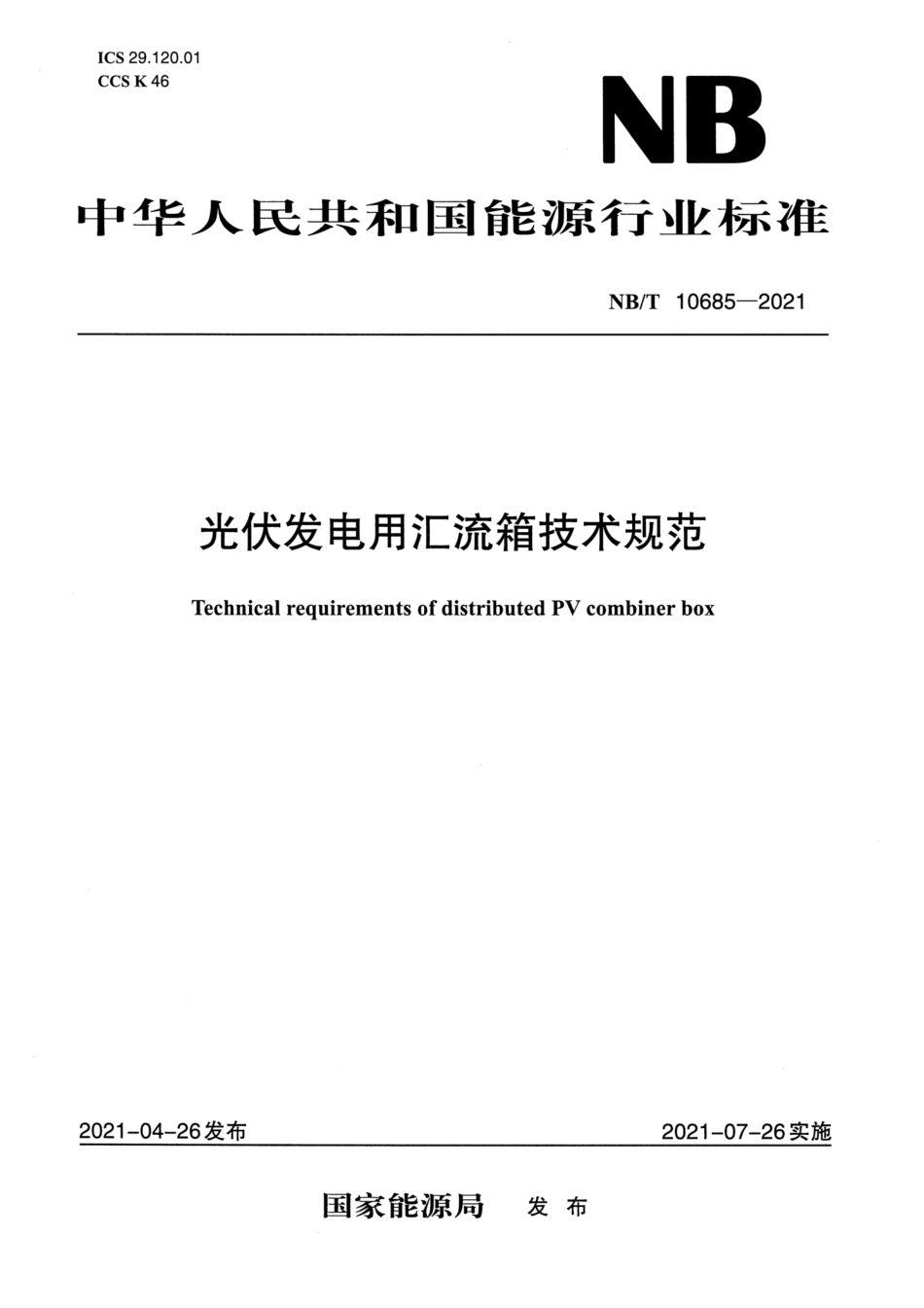

NB∕T 10685-2021 光伏发电用汇流箱技术规范.pdf

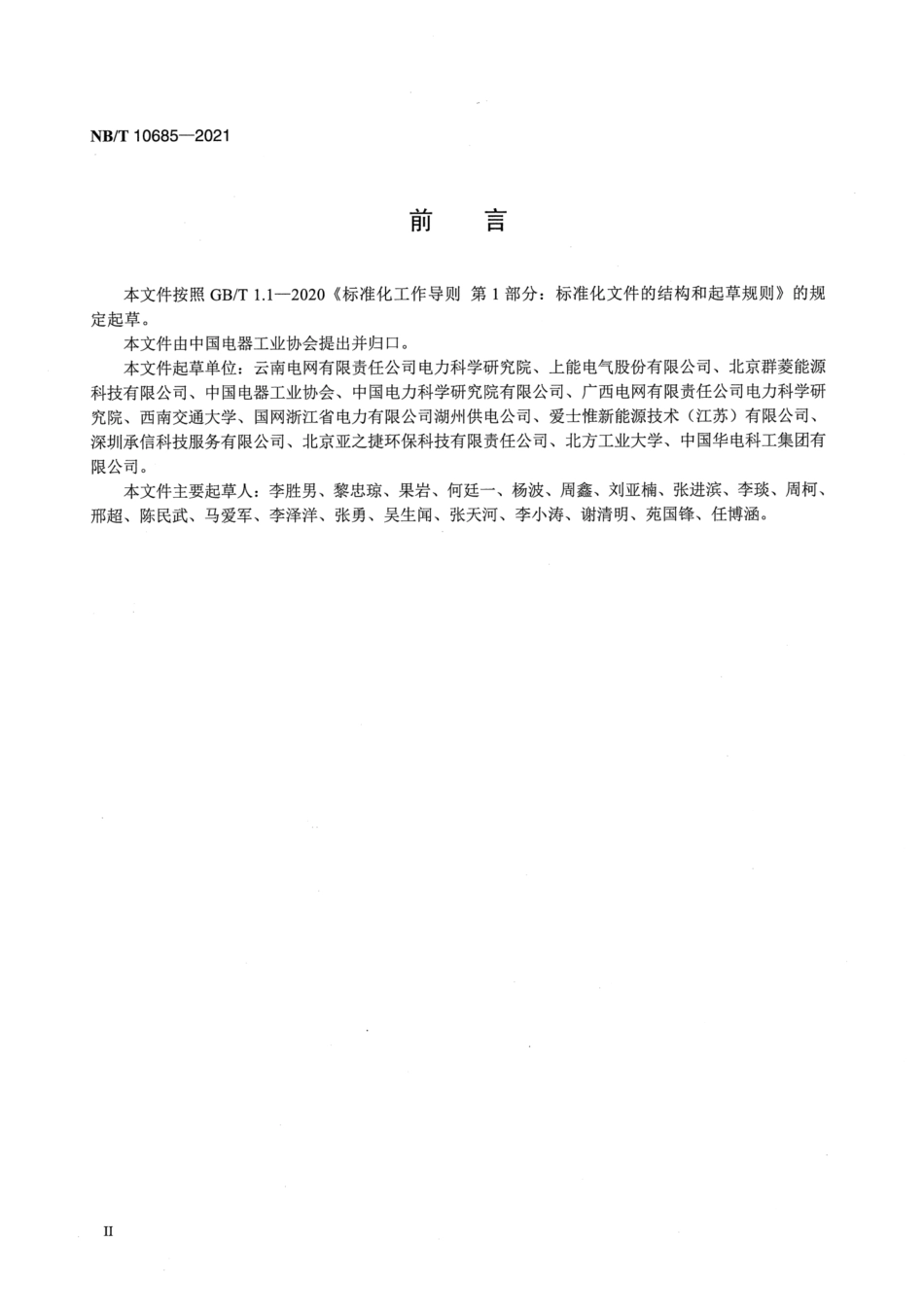

NB/T10685-2021前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中国电器工业协会提出并归口。本文件起草单位：云南电网有限责任公司电力科学研究院、上能电气股份有限公司、北京群菱能源科技有限公司、中国电器工业协会、中国电力科学研究院有限公司、广西电网有限责任公司电力科学研究院、西南交通大学、国网浙江省电力有限公司湖州供电公司、爱士惟新能源技术（江苏）有限公司、深圳承信科技服务有限公司、北京亚之捷环保科技有限责任公司、北方工业大学、中国华电科工集团有限公司。本文件主要起草人：李胜男、黎忠琼、果岩、何廷一、杨波、周鑫、刘亚楠、张进滨、李琰、周柯、邢超、陈民武、马爱军、李泽洋、张勇、吴生闻、张天河、李小涛、谢清明、苑国锋、任博涵。NB/T10685-2021光伏发电用汇流箱技术规范1范围本文件规定了直流电压1500V及以下、交流电压1000V及以下的光伏汇流箱的正常使用环境条件、产品分类、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存等。本文件适用于光伏发电用的直流汇流箱和交流汇流箱。本文件不适用于具备功率变换功能的汇流箱。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热(12h+12h循环)GB/T2423.10-2019环境试验第2部分：试验方法试验Fc:振动（正弦）GB/T4025人机界面标志标识的基本和安全规则指示器和操作器件的编码规则GB/T4026人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识GB/T4205人机界面标志标识的基本和安全规则操作规则GB/T4208外壳防护等级(IP代码)GB/T5169.17电工电子产品着火危险试验第17部分：试验火焰500W火焰试验方法GB/T7251.1-2013低压成套开关设备和控制设备第1部分：总则GB/T13384机电产品包装通用技术条件GB/T13539.1低压熔断器第1部分：基本要求GB/T13539.6低压熔断器第6部分：太阳能光伏系统保护用熔断体的补充要求GB/T14048.2低压开关设备和控制设备第2部分：断路器GB/T14048.3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T14048.7低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排GB/T16895.1低压电气装置第1部分基本原则、一般特性评估和定义GB/T16895.3-2017低压电气装置第5-54部分：电气设备的选择和安装接地配置和保护导体GB/T16895.6低压电气装置第5-52部分：电气设备的选择和安装布线系统GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验GB/T18380.12电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法GB/T18802.1低压电涌保护器(SPD)第1部分：低压配电系统的电涌保护器性能要求和试验1NB/T 10685-2021方法GB/T18802.21低压电涌保护器第21部分：电信和信号网络的电涌保护器(SPD)性能要求和试验方法GB/T18802.31低压电涌保护器特殊应用（含直流）的电涌保护器第31部分：用于光伏系统的电涌保护器(SPD)性能要求和试验方法GB/T32512-2016光伏发电站防雷技术要求GB/T33765地面光伏系统用直流连接器GB/T34933-2017光伏发电站汇流箱检测技术规程GB/T34936-2017光伏发电站汇流箱技术要求GB/T37408-2019光伏发电并网逆变器技术要求NB/T32004-2018光伏网变器术规范IEC62109-1:2010光伏电源系统用电力转换设备的安全第1部分：通用要求(Safety of powerconverters for use in photovoltaic power systems-Part 1:General requirements)IEC62548:2016伏(PV)列计求(Photovoltaic(PV)arrays-Design requirements)3术语和定义GB/T34933-2017界定的以及下列术语和定义适用于本文件。3.1光伏组串PVstring在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出的电路单元。来源：GB/T34933-2017,3.13.2光伏方阵PVarray由若干个光伏电池组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元，又称为光伏阵列。来源：GB/T34933-2017,3.2,有修改3.3光伏子方阵PVsub-array光伏组串并联构成的光伏方阵的电气子单元。来源：IEC62548:2016,3.1.423.4光伏直流汇流箱PVDCcombinerbox在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。来源：GB/T34936-2017,3.3注1：分为组串汇流箱和方阵汇流箱，本文件中简称直流汇流箱。注2：组串汇流箱的输入源为单个或多个光伏组串。注3：方阵汇流箱的输入源为光伏子方阵。注4：汇流箱的典型应用见附录A。3.5光伏交流汇流箱PVACcombinerbox在光伏发电系统中，将多台逆变器输出并联连接，并将必要的保护装置安装在其中的设备。注：本文件中简称交流汇流箱。2
