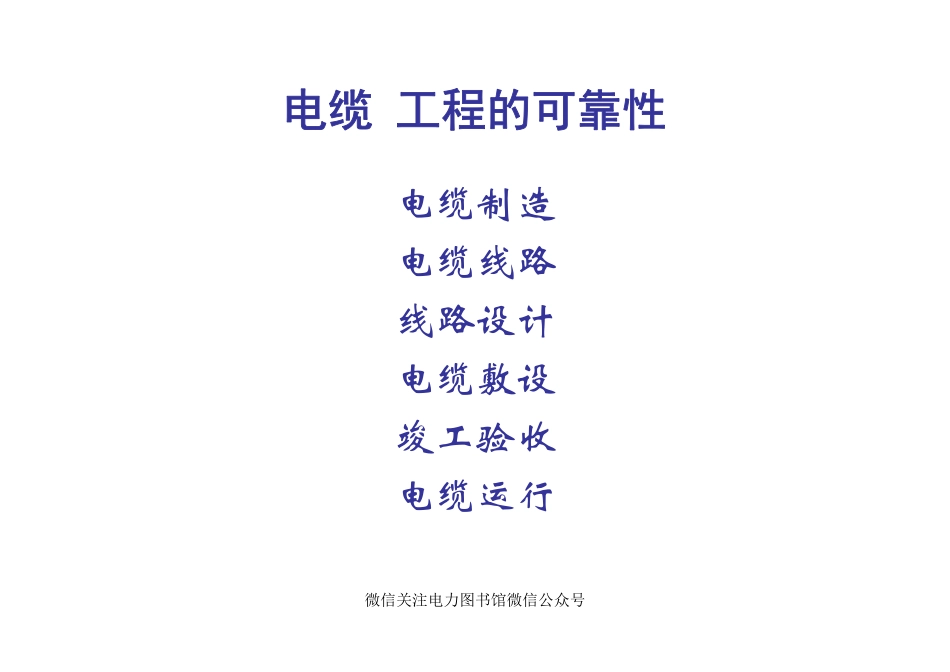

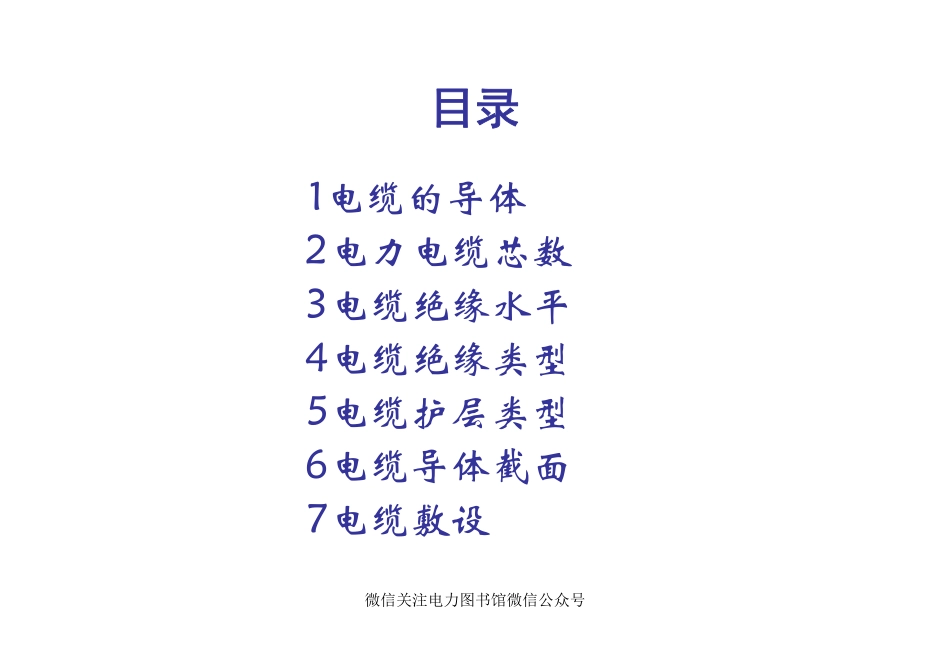

电力工程电缆设计规范GB50217微信关注电力图书馆微信公众号电缆 工程的可靠性电缆 工程的可靠性电缆制造电缆线路线路设计电缆敷设竣工验收电缆运行微信关注电力图书馆微信公众号目录目录1电缆的导体2电力电缆芯数3电缆绝缘水平4电缆绝缘类型5电缆护层类型6电缆导体截面7电缆敷设微信关注电力图书馆微信公众号1电缆导体材料1电缆导体材料控制和信号电缆一般为铜导体移动式电气设备震动剧烈、爆炸危险、对铝有腐蚀的环境微信关注电力图书馆微信公众号耐火电缆紧靠高温设备安全性要求高的公共设施工作电流较大，需增多电缆根数时微信关注电力图书馆微信公众号2电力电缆芯数2电力电缆芯数 1kV 及以下电源中性点直接接地时，三相回路的电缆芯数选择。保护线与中性线合用同一导体时，选用四芯电缆。保护线与中性线各自独立时，选用五芯电缆。微信关注电力图书馆微信公众号 1kV 及以下电源中性点直接接地时，单相回路的电缆芯数的选择。保护线与中性线合用同一导体时，应选用两芯电缆。保护线与中性线各自独立时，选用三芯电缆。微信关注电力图书馆微信公众号 335kV 三相供电回路的电缆芯数的选择：工作电流较大的回路可选用 3 根单芯电缆电缆敷设于水下时可选用 3 根单芯电缆。三芯电缆可选用普通统包型，也可选用 3 根单芯电缆绞合构造型。110kV及以上供电回路；每回应选用 3 根单芯电缆微信关注电力图书馆微信公众号3电缆绝缘水平电缆绝缘水平交流系统中电力电缆导体的相间额定电压，不得低于使用回路的工作线电压。中性点直接接地或经低电阻接地的系统，接地保护动作不超过 1min 切除故障时，不应低于 100%的使用回路工作相电压。微信关注电力图书馆微信公众号其他系统不宜低于 133%的使用回路工作相电压，实际为150%。在单相接地故障可能持续 8h 以上，或回路安全性要求较高的情况，采用173%的使用回路工作相电压。交流系统中电缆的耐压水平，应满足系统绝缘配合要求。微信关注电力图书馆微信公众号4电缆绝缘类型4电缆绝缘类型低压电缆宜选用聚氯乙烯或交联聚乙烯绝缘，中压电缆宜选用交联聚乙烯绝缘类型。高压交流系统中电缆线路宜选用交联聚乙烯绝缘类型。高压直流输电电缆可选用不滴流浸渍纸绝缘、自容式充油类型。微信关注电力图书馆微信公众号移动式电气设备等经常弯移或有较高柔软性要求的回路，应使用橡皮绝缘等电缆。在人员密集的公共设施，以及有低毒阻燃性防火要求的场所，可选用交联聚乙烯或乙丙橡皮等不含卤素的电缆。微信关注电力图书馆微信公众号5电缆外护层类型电缆外护层类型交流系统单芯电力电缆，不得选用未经非磁性有效处理的钢制铠装。在潮湿、含化学腐蚀环境或易受水浸泡的电缆，其金属层、加强层、铠装上应有聚乙烯外护层。防火有低毒性要求时，不宜选用聚氯乙烯外护层。微信关注电力图书馆微信公众号用在有水或化学液体浸泡场所35kV 以上交联聚乙烯电缆应具有金属塑料复合或金属套等径向防水层。敷设于水下的中、高压交联聚乙烯电缆应具有纵向阻水层。微信关注电力图书馆微信公众号电缆承受较大压力时，应具有加强层或钢带铠装。在流砂层、回填土地带等可能出现位移的土壤中或高落差电缆应有钢丝铠装。地下水位较高的地区，应选用聚乙烯外护层。微信关注电力图书馆微信公众号6电力电缆截面6电力电缆截面导体温度不得超过电缆使用寿命的允许值。最大短路电流和短路时间作用下的电缆导体温度。最大工作电流作用下连接回路的电压降不得超过该回路允许值。微信关注电力图书馆微信公众号影响载流量的因素。10kV 及以下电力电缆经济电流截面选用。户外架空敷设无遮阳时的日照影响。微信关注电力图书馆微信公众号电缆敷设场所有无机械通风选取的环境温度土中直埋埋深处的最热月平均地温水 下最热月的日最高水温平均值户外空气中、电缆沟最热月的日最高温度平均值有热源设备的厂房有通风设计温度无最热月的日最高温度平均值另加 5一般性厂房、室内有通风设计温度无最热月的日最高温度平均值户内电缆沟最热月的日最高温度平均值另加 5隧 道隧 道有通风设计温度电缆持续允许载流量的环境温度电缆持续允许载流量的环境温度微信关注电力图书馆微信公众号7电 缆 敷 设 一 般 规 定7电 缆 敷 设 一 般 规 定满足电缆允许弯曲半径要求。同一通道同一侧的多层支架上敷设，应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆。单芯电力电缆的同一回路可采取品字形敷设微信关注电力图书馆微信公众号同一回路多根电力电缆，不宜叠置。电力电缆相互间宜有 1 倍电缆外径的空隙。单芯电力电缆的相间距离，应考虑电缆金属护层的正常感应电压。微信关注电力图书馆微信公众号7.1地下直埋敷设7.1地下直埋敷设电缆沟敷设，上、下铺以厚度不少于100mm 的软土或砂层。沿电缆全长应覆盖宽度不小于电缆两侧各 50mm 的保护板。电缆至地下构筑物基础，不得小于0.3m。电缆至地面深度，不得小于 0.7m 1.0m。微信关注电力图书馆微信公众号直埋敷设于冻土地区时，宜埋入冻土层以下。电缆严禁位于地下管道的正上方或正下方。接头与邻近电缆的净距，不得小于0.25m。并列电缆的接头位置宜相互错开，且净距不宜小于 0.5m。微信关注电力图书馆微信公众号7.2电缆隧道敷设7.2电缆隧道敷设隧道内通道净高不宜小于 1900mm。隧道或工作井内通道的净宽8001000mm电缆隧道应满足防止外部进水、渗水的要求。微信关注电力图书馆微信公众号电缆隧道的纵向排水坡度，不得小于0.5%。电缆接头不宜设置在倾斜位置上。实施机械排水。微信关注电力图书馆微信公众号7.3保护管敷设7.3保护管敷设需采用穿管抑制对控制电缆的电气干扰时，应采用钢管。交流单芯电缆以单根穿管时，不得采用未分隔磁路的钢管。同一通道的电缆数量较多时，宜采用排管。微信关注电力图书馆微信公众号管的内径，不宜小于电缆外径或多根电缆包络外径的 1.5 倍，75mm。每根电缆保护管的弯头不宜超过 3 个，直角弯不宜超过 2 个。（6）埋管距地面深度不宜小于 0.5m；与铁路交叉处距路基不宜小于 1.0m。微信关注电力图书馆微信公众号并列管相互间宜留有不小于 20mm 的空隙。管孔端口应采取防止损伤电缆的处理措施。电缆分支、接头处应设置工作井。微信关注电力图书馆微信公众号谢谢！谢谢！微信关注电力图书馆微信公众号
