TCEEMA
005-2020
电力系统二次设备防雷运行维护规范
CEEMA
005
2020
电力系统
二次
设备
防雷
运行
维护
规范

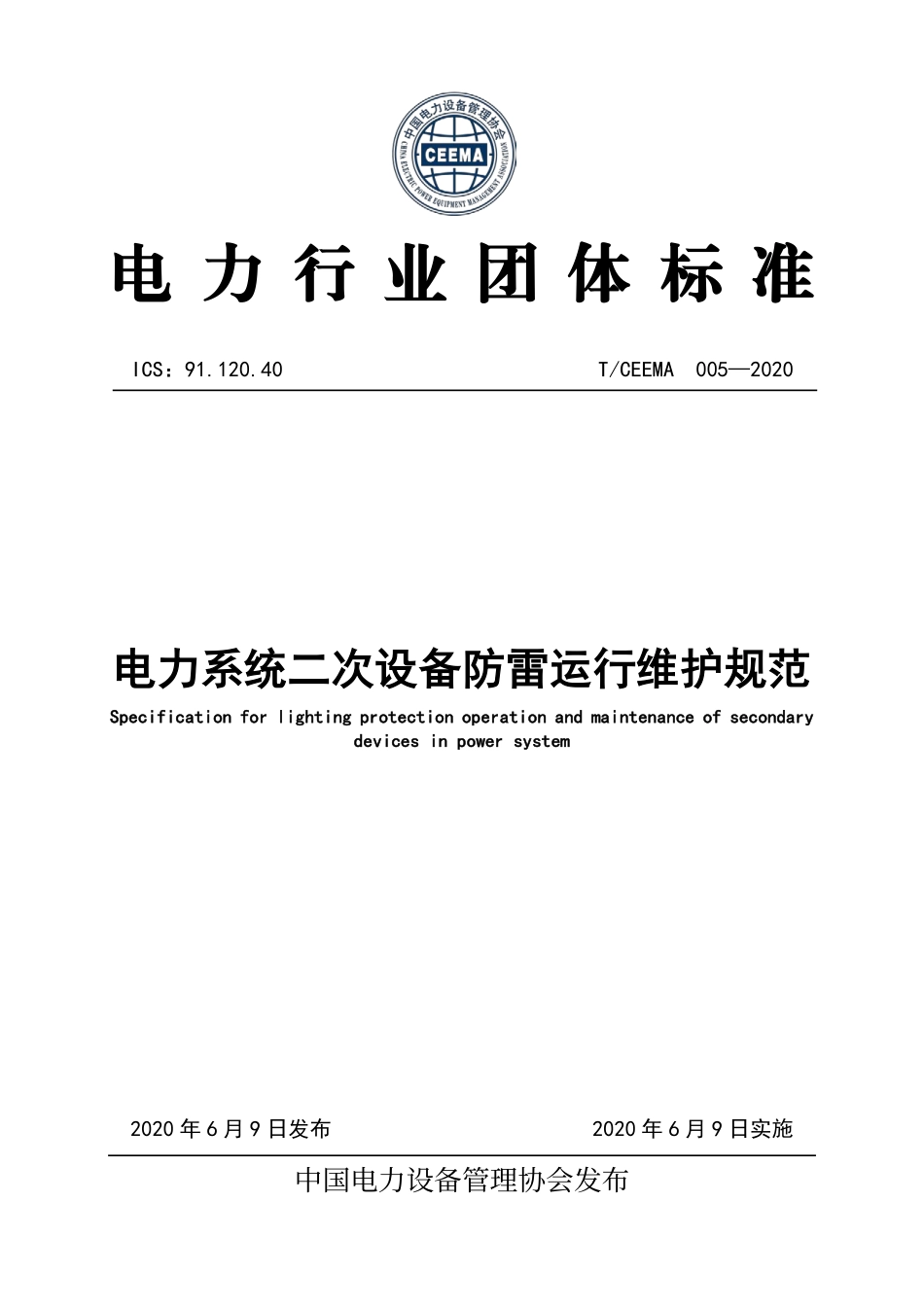

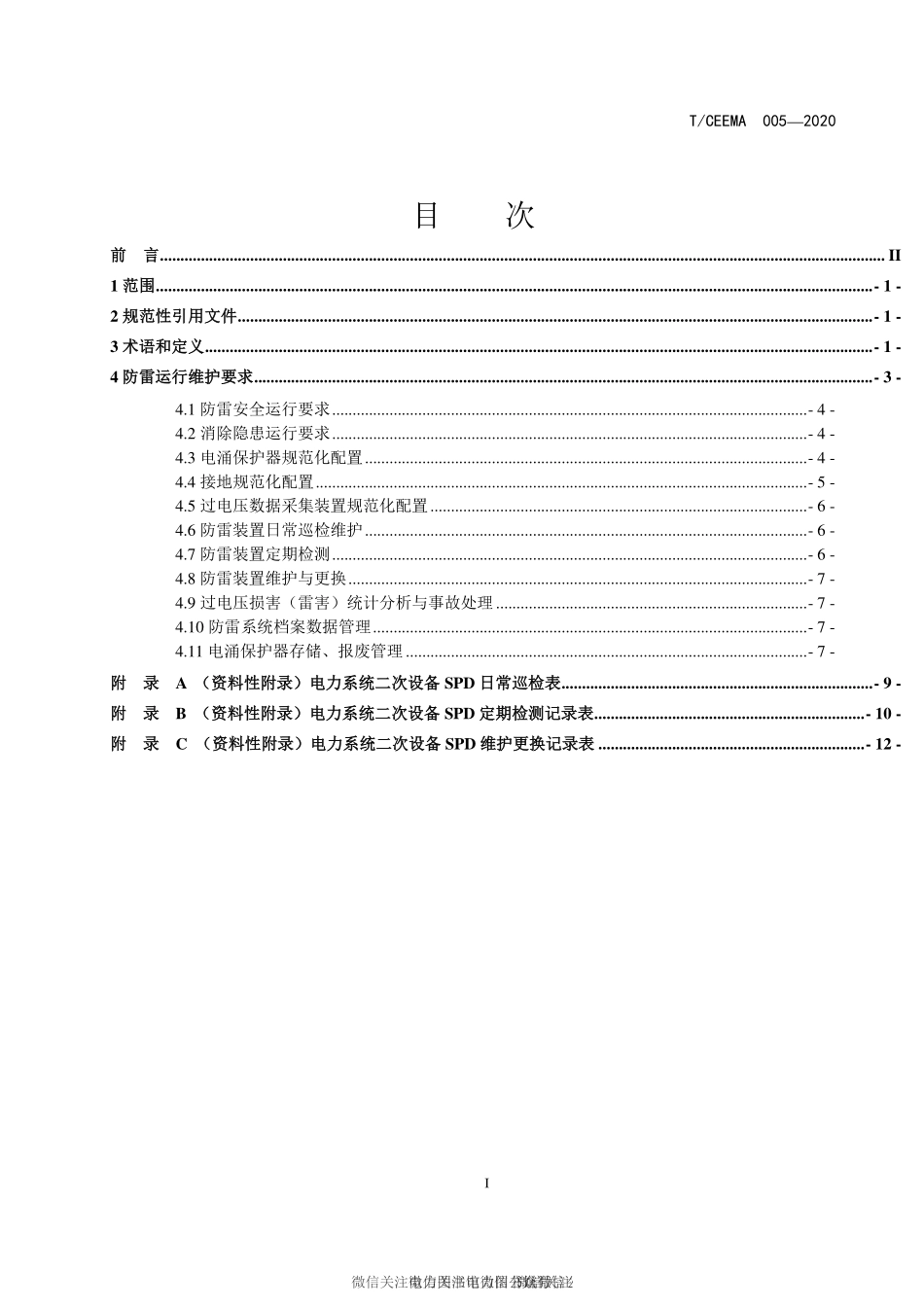

电 力 行 业 团 体 标 准电 力 行 业 团 体 标 准 ICS:91.120.40 T/CEEMA 0052020 电力系统二次设备防雷运行维护规范电力系统二次设备防雷运行维护规范 Specification for lighting protection operation and maintenance of secondary Specification for lighting protection operation and maintenance of secondary devices indevices in power systempower system 2020 年 6 月 9 日发布 2020 年 6 月 9 日实施 中国电力设备管理协会发布 T/CEEMA 0052020 目 次 前前 言言.II 1 范围范围.-1-2 规范性引用文件规范性引用文件.-1-3 术语和定义术语和定义.-1-4 防雷运行维护要求防雷运行维护要求.-3-4.1 防雷安全运行要求.-4-4.2 消除隐患运行要求.-4-4.3 电涌保护器规范化配置.-4-4.4 接地规范化配置.-5-4.5 过电压数据采集装置规范化配置.-6-4.6 防雷装置日常巡检维护.-6-4.7 防雷装置定期检测.-6-4.8 防雷装置维护与更换.-7-4.9 过电压损害(雷害)统计分析与事故处理.-7-4.10 防雷系统档案数据管理.-7-4.11 电涌保护器存储、报废管理.-7-附附 录录 A(资料性附录)电力系统二次设备(资料性附录)电力系统二次设备 SPD 日常巡检表日常巡检表.-9-附附 录录 B(资料性附录)电力系统二次设备(资料性附录)电力系统二次设备 SPD 定期检测记录表定期检测记录表.-10-附附 录录 C(资料性附录)电(资料性附录)电力系统二次设备力系统二次设备 SPD 维护更换记录表维护更换记录表.-12-I 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CEEMA 0052020 前 言 本标准按照GB/T1.1-2009给出的规则起草。本标准由中国电力设备管理协会防雷专委会提出。本标准由中国电力设备管理协会归口。本标准起草单位:中国电力设备管理协会防雷专委会、中国电力设备管理协会防雷标委会、广东电网调度控制中心、广东电科院能源技术有限责任公司、国网江苏省电力有限公司、国网江苏省电力有限公司经济技术研究院、国网冀北电力有限公司电力调度控制中心、华北电力设计院、深圳抛物线科技有限公司、山东雷讯防雷科技有限公司、深圳市恒毅兴实业有限公司、中国电力设备管理协会风电专委会。本标准起草人:刘斯颉、张文亮、罗娟、赵淳、雷全学、崔利俊、李波、冯善强、李新建等。本标准为首次发布。II 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CEEMA 0052020 电力系统二次设备防雷运行维护规范 1 范围 本标准规定了电力系统二次设备防雷装置安装配置要求、运行中的日常巡检、定期检测、过电压数据采集与数据分析、设备档案管理的全过程标准化管理。本标准适用于各电压等级变电站(含开关站)、发电厂(站)、调度通信机房、自动化机房、信息机房和配电网等电力系统二次设备防雷配置、运行、维护、管理。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 6995.4 电线电缆识别标志方法第4部分:电气装备电线电缆绝缘线芯识别标志 GB 14285-2006 继电保护和安全自动装置技术规范 GB 18802.1-2011 低压电涌保护器(SPD)第1部分:低压配电系统的电涌保护器 性能要求和试验方法 GB/T 18802.21 低压电涌保护器第21部分:电信和信号网络的的电涌保护器(SPD)性能要求和试验方法 GB/T 21431-2015 建筑物防雷设备检测技术规范 GB 50057-2010 建筑物防雷设计规范 GB/T 50065 交流电气装置的接地设计规范 GB 50343 建筑物电子信息系统防雷技术规范 GB 50689 通信局(站)防雷与接地工程设计规范 DL/T 548-2012 电力系统通信站过电压防护规范 JB/T 5777.2 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件 3 术语和定义 下列术语和定义适用于本文件。3.1 电涌保护器 surge protectivedevice;SPD 用于限制瞬态过电压和分泄电涌电流的器件。它至少包含有一个非线性元件。也称浪涌保护器。改写GB 50057-2010,定义2.0.29 3.2 电力系统二次设备 secondary devices of power system 对一次设备的运行状态进行监视、测量、控制和保护的设备,称为电力系统的二次设备。包括电力系统继电保护及安全自动装置、调度自动化系统、变电站自动化系统、通信系统,以及为二次设备提供电源的交直流电源系统。3.3-1-微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CEEMA 0052020 SPD 的直流参考电压 direct-current reference voltage of SPD;Ures(1mA)当SPD上通过规定的直流参考电流时,从其两端测得的电压值。一般将通过1mA直流电流时的参考电压称为压敏电压Ures(1mA)。GB/T 21431-2015,术语和定义3.19 3.4 泄漏电流 leakage current;Ile 除放电间隙外,SPD在并联接入线路后所通过的微安级电流。在测试中常用0.75倍的SPD的直流参考电压进行。注:泄漏电流值是限压型 SPD 劣化程度的重要参数指标。GB/T 21431-2015,术语和定义 3.20 3.5 保护模式 modes of protection SPD保护元件可连接在相对相、相对地、相对中线、中线对地及其组合。这些连接方式称作保护模式。GB/T 18802.1-2011,术语和定义3.7 3.6 标称放电电流 nominal discharge current;In 流过SPD具有8/20s波形的电流峰值,用于类试验的SPD分类以及类、类试验的SPD的预处理试验。GB/T 18802.1-2011,术语和定义3.8 3.7 冲击电流 impulse current;Iimp 由三个参数来定义:电流峰值Ipeak、电荷量Q 和比能量W/R。注:用于类试验的 SPD 分类。GB/T 18802.1-2011,术语和定义 3.9 3.8 类试验的最大放电电流 maximum discharge current for class test;Imax 流过SPD,具有8/20s波形电流的峰值,其值按类动作负载试验的程序确定。Imax应大于In。GB/T 18802.1-2011,术语和定义3.10 3.9 最大持续工作电压 maximum continuous operating voltage;Uc 可连续地施加在SPD保护模式上的最大交流电压有效值或直流电压。GB/T 18802.1-2011,术语和定义3.11 3.10 插入损耗 insertion loss 在电气系统中:在给定频率下,连接到给定电源系统的电涌保护器的插入损耗定义为,电源线上紧靠电涌保护器接入点之后,在被试电涌保护器接入前后的电压比,结果用dB 表示。-2-微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CEEMA 0052020 在电子系统中:由于在传输系统中插入一个电涌保护器所引起的损耗,它是在电涌保护器插入前传递到后面的系统部分的功率与电涌保护器插入后传递到同一部分的功率之比。插入损耗通常用dB 表示。GB 50057-2010,术语2.0.48 3.11 SPD 定期检测 SPD cycle check up and measure 按照SPD的设计标准,周期性的确定SPD满足标准要求而进行的检查、测量及信息综合分析处理全过程。改写GB/T 21431-2015,定义3.23 3.12 劣化 degradation 由于浪涌、使用或不利环境的影响造成浪涌保护器原始性能参数的变化。GB/18802.1-2011,术语和定义3.27 3.13 告警的输出端子 output contact 包含在与主电路分开的电路里并与SPD脱离器或状态指示器连接的触头。改写GB/18802.1-2011,术语和定义3.44 3.14 SPD 的脱离器 SPD disconnector 把SPD从电源系统断开所需要的装置(内部的和/或外部的)。注:这种断开装置不要求具有隔离能力,它防止系统持续故障并可用来给出 SPD 故障的指示。可具有多于一种的脱离器功能,例如过电流保护功能和热保护功能,这些功能可以组合在一个装置中或由几个装置来完成。GB/18802.1-2011,术语和定义 3.29 3.15 防雷空开 Surge Protecter Device Circuit Breaker,SCB 一种专用于浪涌保护器后备保护的空气开关,作为浪涌保护器前端串联的专用后备保护装置。具有与SPD相匹配的冲击电流耐受能力及动作电流小的特点。一般与浪涌保护器配套使用。3.16 智能过电压监测仪 Intelligent over-voltage monitor 一种用于记录、存储二次回路瞬态过电压、瞬态过电流参数的装置,具备测量线路瞬态过电压、瞬态过电流的幅值大小、发生时间、次数等功能,并具有数据远程接口。3.17 智能接地监测仪 Intelligent grounding monitor 一种用于记录、存储二次设备或者屏柜接地线地电位反击过电压、瞬态过电流、接地电流参数的装置,具备测量接地线上的地电位反击过电压(过电流)的幅值大小、发生时间、次数,可对屏柜接地状态进行实时监测等功能,并具有数据远程接口。4 防雷运行维护要求 -3-微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CEEMA 0052020 4.1 防雷安全运行要求 4.1.1 为保证电力系统二次设备的安全性,对于新建、扩建及改造变电站、发电厂(站)、调度自动化机房、通信机房、信息机房、配电网等电力系统二次设备应按照相应技术规范和标准配置安装电涌保护器,并以方便现场检测及维护为原则,做到安全可靠、技术先进、经济合理。4.1.2 电涌保护器的设置应符合如下要求:1)在电力系统二次设备内的低压配电柜、机房交流配电屏、整流屏、UPS 屏、设备屏柜(远动屏、交换机屏、遥视屏)、后台监控主机等重要设备前端应安装交流电涌保护器;2)在直流馈线屏、设备屏柜(远动屏、交换机屏、遥视屏)等重要设备前端依据现场电压应选择安装直流电涌保护器;3)在远动屏、交换机屏、遥视屏、时钟同步屏、后台监控主机、开关柜及设备屏柜信号线路等重要设备前端应安装对应接口的信号电涌保护器。4.1.3 电力系统二次设备交流电源设备应采用多级防护原则,直流采用二级防护原则,信号线路电涌保护器采用内置二级防护。4.1.4 对于没有按照规范要求配置电涌保护器的既有变电站、发电厂(站)、调度自动化机房、通信机房、信息机房、配电网等电力系统二次设备应该补全安装电涌保护器。4.2 消除隐患运行要求 4.2.1 为避免交、直流电源电涌保护器损坏后不能脱离造成安全事故,要求交、直流电源电涌保护器自身应具备脱离保护装置。对于不具备脱离保护装置的交、直流电源电涌保护器严禁在网使用,视现场情况增加脱离保护装置或立即予以更换。4.2.2 为防止直流绝缘监测系统误报警,直流电源电涌保护器应采用无泄漏电流设计的产品。对于单纯采用限压型器件或单纯采用开关型器件的直流
