T∕CSAE 217-2021 动力锂离子电池梯次利用储能系统消防安全设计要求.pdf

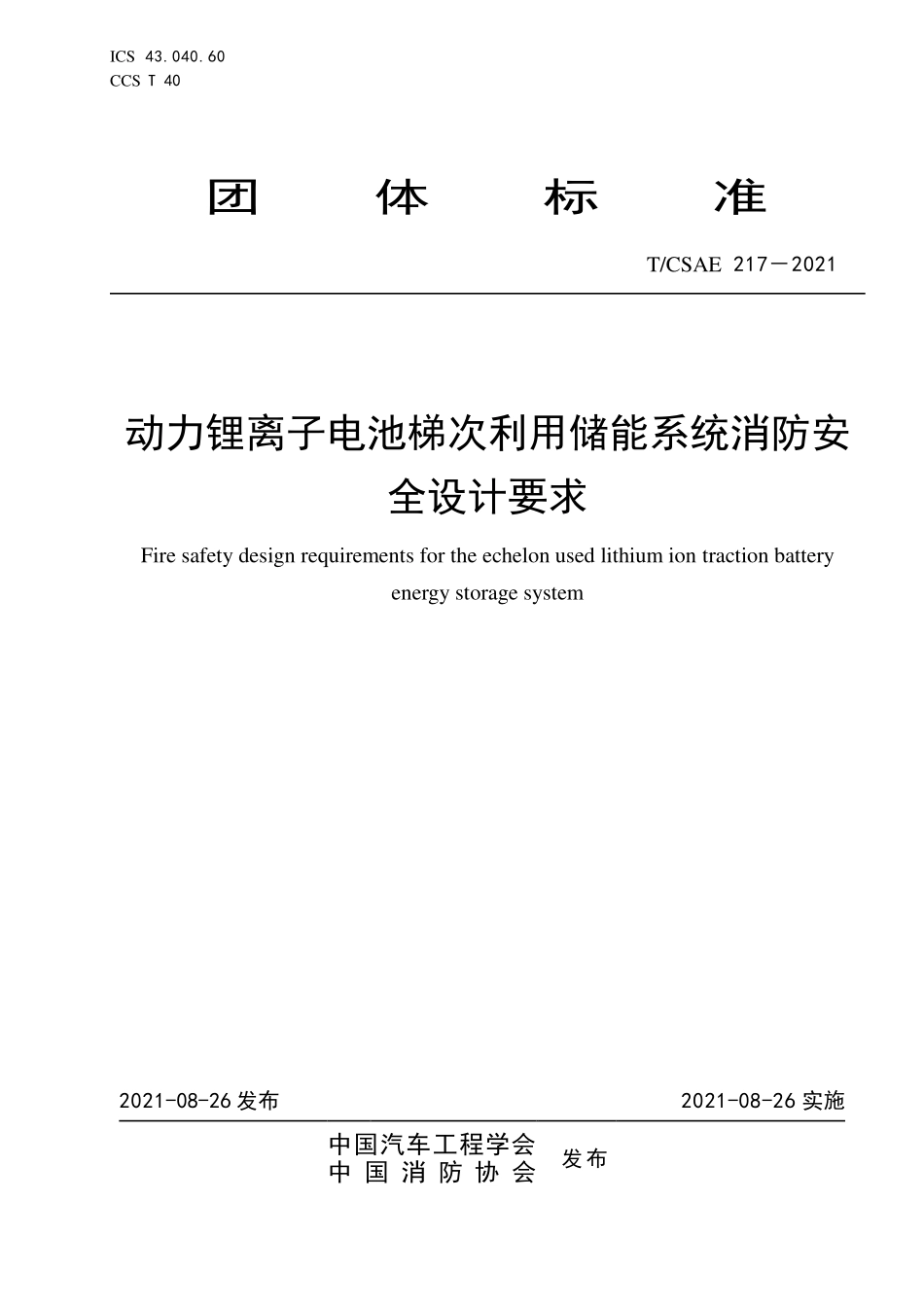

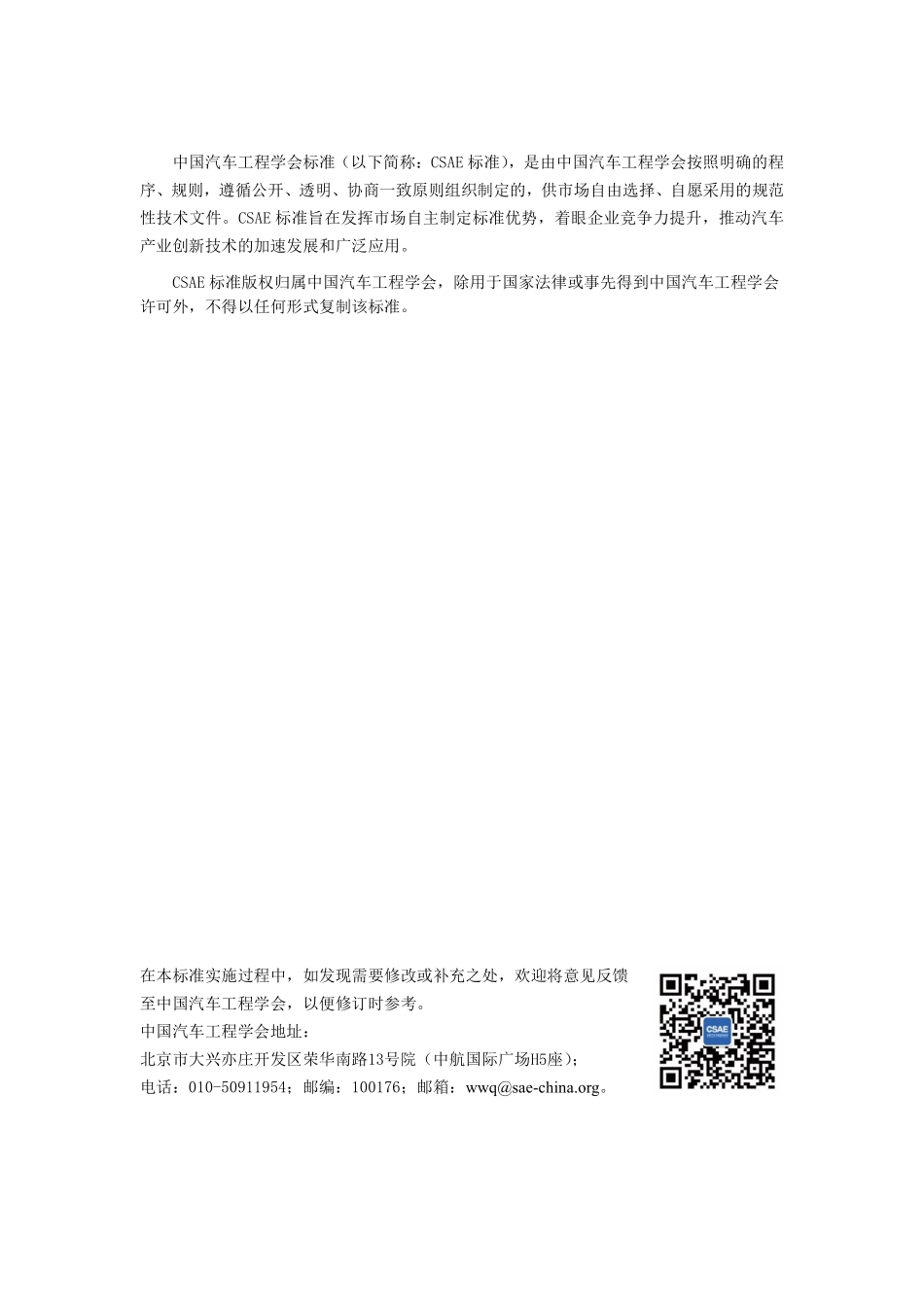

ICS 43.040.60 CCS T 40 团 体 标 准 T/CSAE 2172021 动力锂离子电池梯次利用储能系统消防安 全设计要求 Fire safety design requirements for the echelon used lithium ion traction battery energy storage system 2021-08-26 发布 2021-08-26 实施 中国汽车工程学会 中 国 消 防 协 会 发布 中国汽车工程学会标准（以下简称：CSAE 标准），是由中国汽车工程学会按照明确的程序、规则，遵循公开、透明、协商一致原则组织制定的，供市场自由选择、自愿采用的规范性技术文件。CSAE 标准旨在发挥市场自主制定标准优势，着眼企业竞争力提升，推动汽车产业创新技术的加速发展和广泛应用。CSAE 标准版权归属中国汽车工程学会，除用于国家法律或事先得到中国汽车工程学会许可外，不得以任何形式复制该标准。在本标准实施过程中，如发现需要修改或补充之处，欢迎将意见反馈至中国汽车工程学会，以便修订时参考。中国汽车工程学会地址：北京市大兴亦庄开发区荣华南路13号院（中航国际广场H5座）；电话：010-50911954；邮编：100176；邮箱：wwqsae-china.org。T/CSAE 2172021 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 规划选址.1 5 平面布置.2 6 防火设计.2 7 消防设施.2 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2172021 II 前 言 本文件按照GB/T 1.12020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本文件由电动汽车产业技术创新战略联盟提出。本文件起草单位：杭州中传消防设备有限公司、应急管理部上海消防研究所、宁波市消防救援支队、徐汇区消防救援支队、智慧蓝谷（北京）能源科技有限公司、嘉定区消防救援支队、中国第一汽车集团有限公司、武汉蔚来能源有限公司、合肥国轩高科动力能源有限公司、吉利汽车研究院（宁波）有限公司、浙江吉智新能源汽车科技有限公司、地上铁租车（深圳）有限公司、湖北及安盾消防科技有限公司、安徽世纪凯旋消防科技有限公司。本文件主要起草人：张春颖、黄昊、张磊、顾耀耀、张小芹、张雪琳、李伟江、杨君涛、曹丽英、杨宇威、刘道坦、高阳、束永俊、韩金磊、俞锡联、刘波、鲍龙宅、娄本杰、郝凤琴、来安东、包任烈、何其泽、王伟、李文普、高昊、李福敏。微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2172021 1 动力锂离子电池梯次利用储能系统消防安全设计要求 1 范围 本文件规定了动力锂离子电池梯次利用储能系统的消防设计要求。本文件适用于固定式梯次利用动力锂离子电池储能系统的消防设计。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2408 塑料 燃烧性能的测定 水平法和垂直法 GB 8624 建筑材料及制品燃烧性能分级 GB 50016 建筑设计防火规范 GB 50058 爆炸危险环境电力装置设计规范 GB 51048 电化学储能电站设计规范 GB/T 19666 阻燃和耐火电线电缆通则 DL/T 5707 电力工程电缆防火封堵施工工艺导则 T/CSAE 2162021 动力锂离子电池梯次利用储能系统火灾防控装置性能要求与试验方法 3 术语和定义 T/CSAE 216界定的术语和定义适用于本文件。4 规划选址 4.1 储能系统宜在室外独立设置，且不应靠近有潜在火灾或爆炸危险的地方；当与有爆炸或火灾危险的建筑物毗连时，应符合现行国家标准 GB 50058 的规定。4.2 储能系统不宜设在多尘或有腐蚀性气体的场所。4.3 储能系统不宜设在有可能积水的场所，当无法避免时，应设置可靠的挡水设施或使储能系统底座高于可能积水的最高水位。4.4 储能系统的选址应便于消防救援和人员逃生。4.5 动力锂离子电池储能系统不宜设置在民用建筑内，当不可避免时，应布置在建筑首层，且建筑的耐火等级不应低于二级。4.6 储能系统不应设置在甲乙类厂房内，当设置在其他厂房内时，应设置在首层，且厂房的消防安全等级应满足现行国家标准 GB 50016 中关于丙类厂房的要求，耐火等级不应低于二级。4.7 储能系统不应布置在一类高层民用建筑的顶部。微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2172021 2 5 平面布置 5.1 集装箱式储能系统应单层布置。5.2 储能系统之间的防火间距不应小于 6 米，当室外储能系统采用防火墙时，防火间距可不小于 3 米，防火墙长度、高度应超出储能系统外廓各 1 米。5.3 室外储能系统与周边建筑的防火间距不应小于 10 米，当采用防火墙时，防火间距可不小于 5 米，防火墙长度、高度应超出储能系统外廓各 1 米；当储能系统的容量不超过 200kWh 时，其与周边建筑的防火间距不应小于 5 米。5.4 室内储能系统应在同一防火分区内集中布置，且应采用耐火极限不低于 2 小时的实体墙与厂房其他功能区域分隔。5.5 室内储能系统与墙体的间隔不应小于 3 米。5.6 布置在屋顶的储能系统距离屋顶边缘的间隔不应小于 3 米。6 防火设计 6.1 储能系统的电池舱室与电气控制室宜独立设置，不能独立设置时应采用耐火极限不小于 2 h 的材料分隔。6.2 储能系统的电池架应采用不燃隔热材料进行分隔，且分隔单元不应超过 100 kWh。6.3 室外储能系统单舱实际容量不应超过 1 MWh，民用建筑室内储能系统的总容量不应超过 1 MWh。6.4 储能系统应具有手动和自动断电功能。6.5 储能系统使用的塑料材料，阻燃等级应不低于 GB/T 2408 规定的 V-0 级。6.6 储能系统使用的电线电缆应为阻燃电线电缆，且符合 GB/T 19666 的规定。6.7 储能系统有电线电缆穿过电池架、隔板等时，应采用防火封堵材料封堵，且符合现行行业标准 DL/T 5707 的相关规定。6.8 储能系统内采用保温、铺地、装饰材料时，其燃烧性能应达到现行国家标准 GB 8624 规定的 A 级。7 消防设施 7.1 火灾探测器 7.1.1 储能系统内应设置火灾探测器，且每列电池应至少配置 1 个可燃气体探测器或 1 个感烟探测器。7.1.2 火灾探测器应能与储能系统断电装置联动，在动力锂离子电池发生热失控时，储能系统可自动断电，并发出报警信号。7.2 火灾防控装置 7.2.1 储能系统内应设置火灾防控装置，火灾防控装置的性能应符合 T/CSAE 216 的规定。7.2.2 火灾防控装置启动应符合“先断电、后灭火”的要求。7.2.3 火灾防控装置应配备独立的消防电源。7.3 通风系统 7.3.1 储能系统应设置通风装置，宜设置防爆型机械通风系统，事故排风量应按换气次数不少于 12 次/h 确定。微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号T/CSAE 2172021 3 7.3.2 通风系统应能与气体探测器联动，当气体探测器达到气体可燃性下限（LFL）的 25%时，启动事故排风。7.3.3 通风系统应能与气体型火灾防控装置联动，当气体型火灾防控装置启动时，通风系统可自动关闭，且关闭时间不应超过 3 s。7.4 泄压装置 7.4.1 储能系统应设置泄压装置，且宜布置在储能系统的顶部。7.4.2 泄压装置的设置应避开人员密集场所和主要交通道路，并宜靠近有储能系统爆炸危险的部位。7.5 视频监控系统 储能系统应设置视频监控系统，视频监控系统应覆盖电池货架，且视频存储时间不少于72 h。_ 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号 微信关注电力图书馆微信公众号
