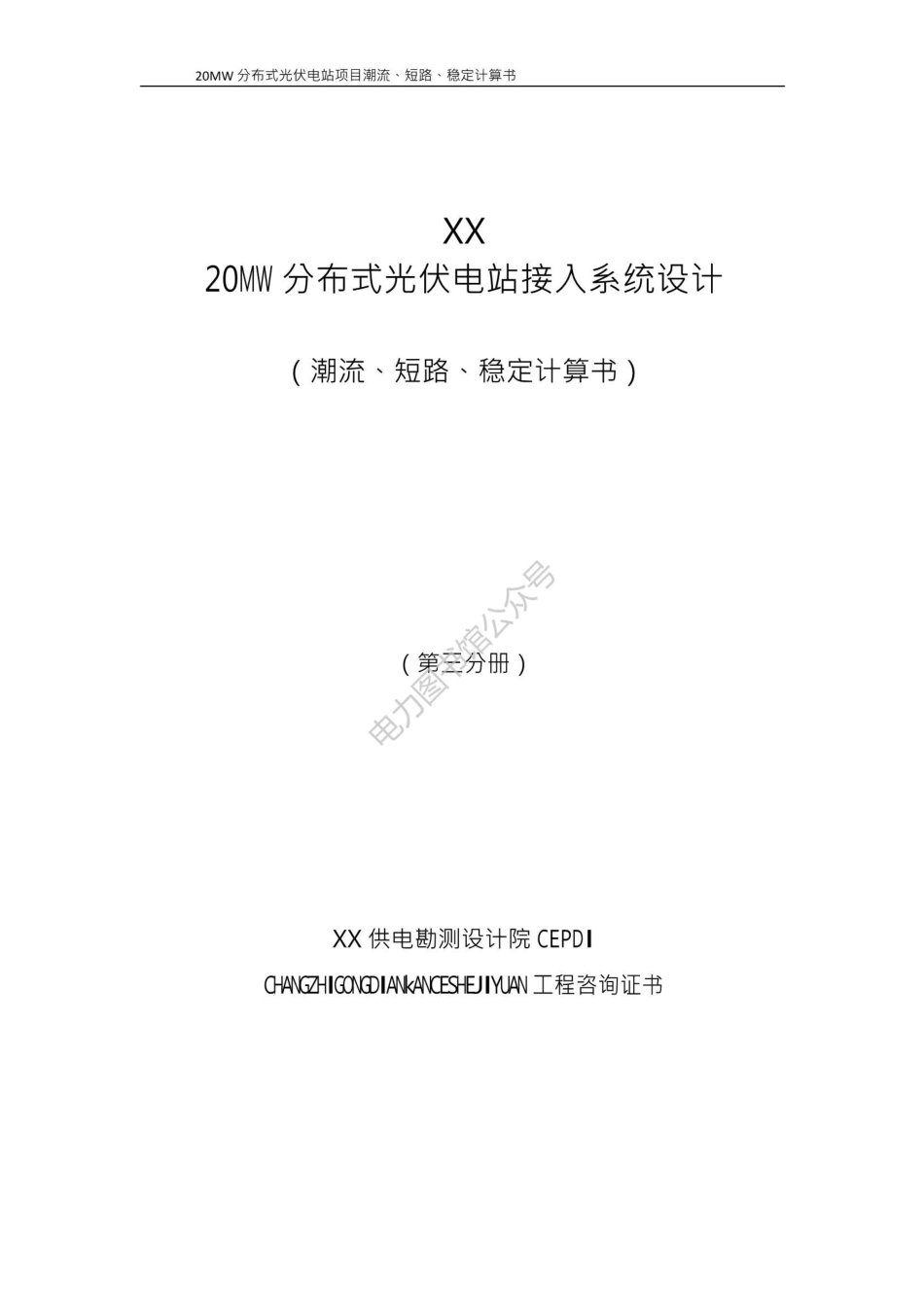

20MW分布式光伏电站接入系统设计（潮流、短路、稳定计算书）（第三分册）.pdf

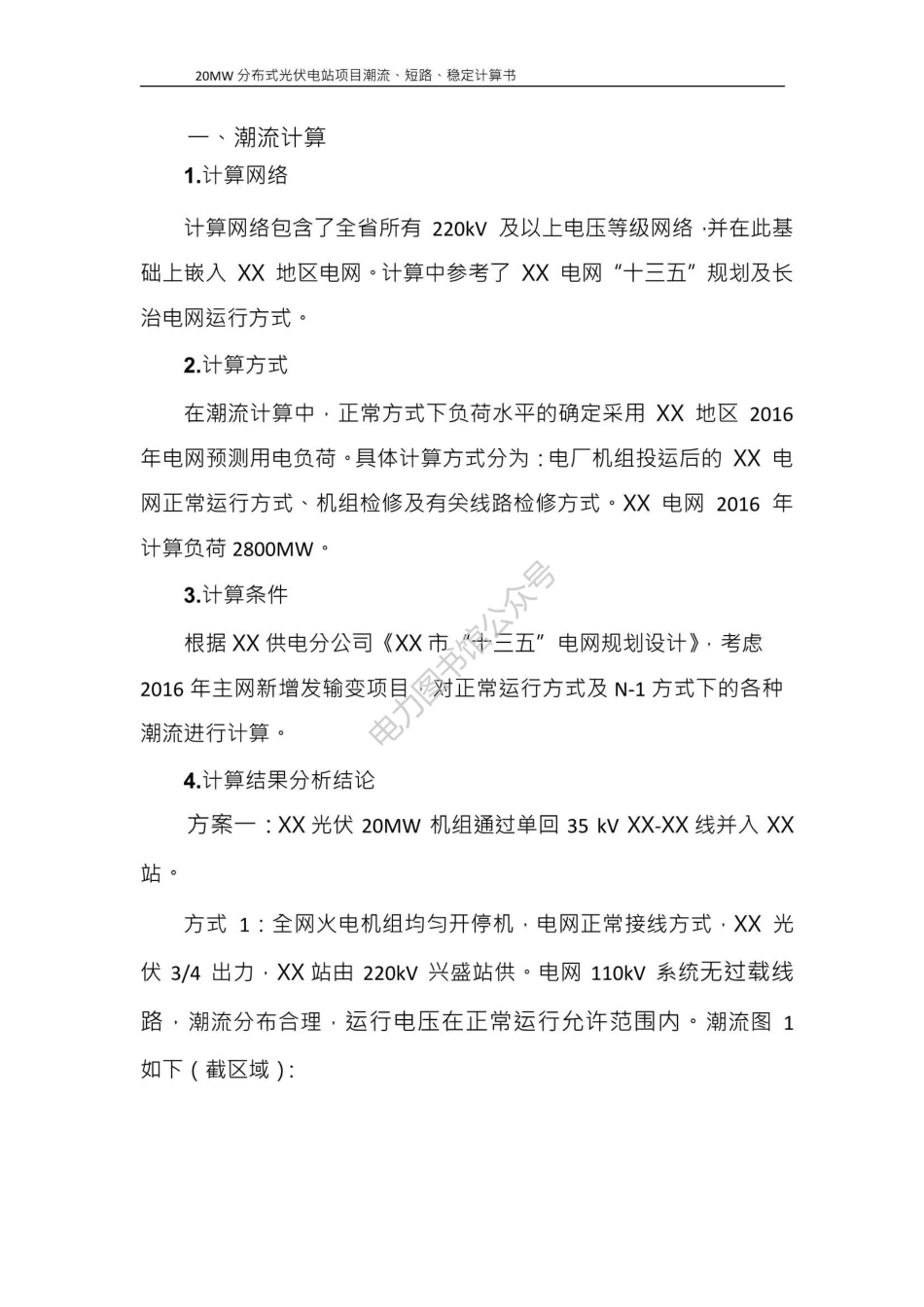

20MW分布式光伏电站项目潮流短路、稳定计算书XX20MW分布式光伏电站接入系统设计(潮流丶短路、稳定计算书)(第三分册)XX供电勘测设计院CEPDCHANGZHIGONGDIANKANCESHEJIYUAN工程咨询证书20MW分布式光伏电站项目潮流、短路、稳定计算书一、潮流计算1.计算网络计算网络包含了全省所有220kV及以上电压等级网络并在此基础上嵌入XX地区电网。计算中参考了XX电网“十三五”规划及长治电网运行方式。2.计算方式在潮流计算中正常方式下负荷水平的确定采用XX地区2016年电网预测用电负荷具体计算方式分为：电厂机组投运后的XX电网正常运行方式机组检修及有关线路检修方式XX电网2016年计算负荷2800MW3.计算条件根据XX供电分公司XX市十三五”电网规划设计，考虑2016年主网新增发输变项目对正常运行方式及N-1方式下的各种潮流进行计算。4.计算结果分析结论方案一：XX光伏20MW机组通过单回35kVXX-XX线并入XX站方式1：全网火电机组均匀开停机电网正常接线方式XX光伏3/4出力XX站由220kV兴盛站供。电网110kV系统无过载线路潮流分布合理运行电压在正常运行允许范围内。潮流图1如下（截区域）：20MW分布式光伏电站项目潮流短路稳定计算书方式2：全网火电机组均匀开停机110kVXX线检修，XX站通过110kWXX线并网X光伏3/4出力，电网110kV系统无过载线路潮流分布合理运行电压在正常运行允许范围内潮流图2如下（截区域）：书馆公众号方案二：XX光伏20MW机组通过单回35kVXX-XX线并入XX站方式1：全网火电机组均匀开停机电网正常接线方式，X光伏3/4出力XX站由110kW聪XX供。电网110kV系统无过载线路潮流分布合理运行电压在正常运行允许范围内。潮流图3
