备自投动作不成功事故处理.ppt

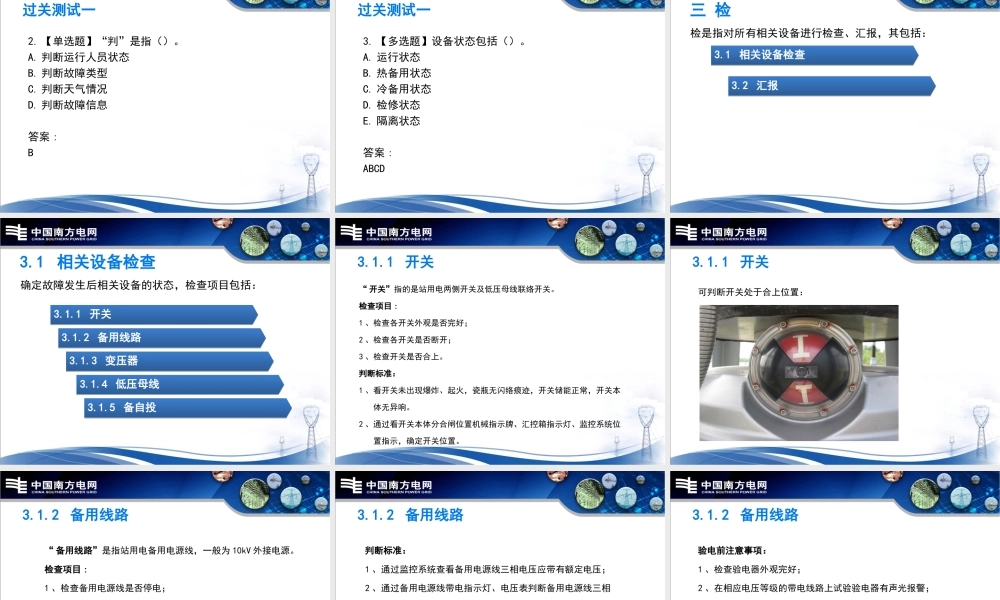

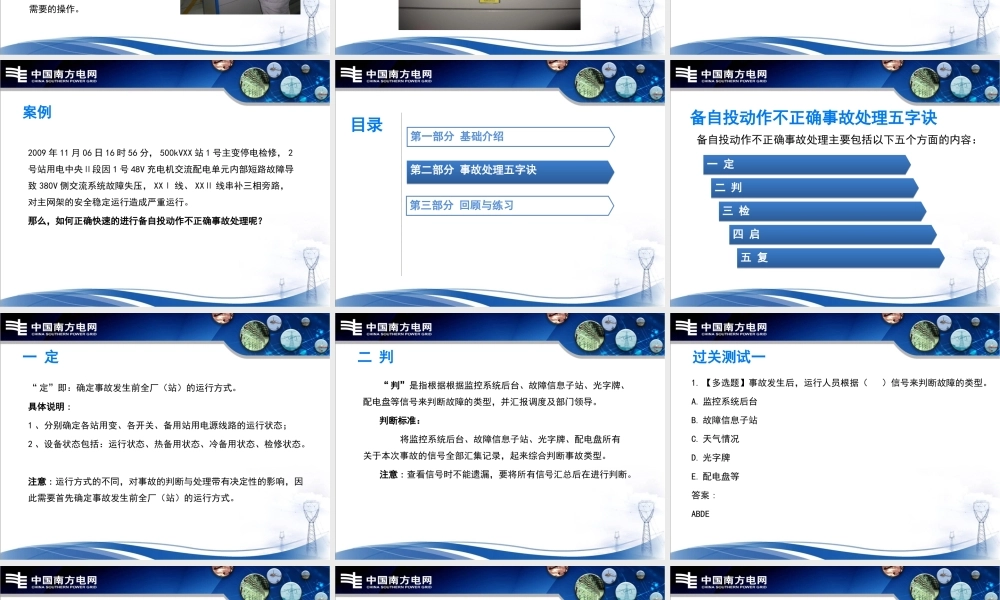

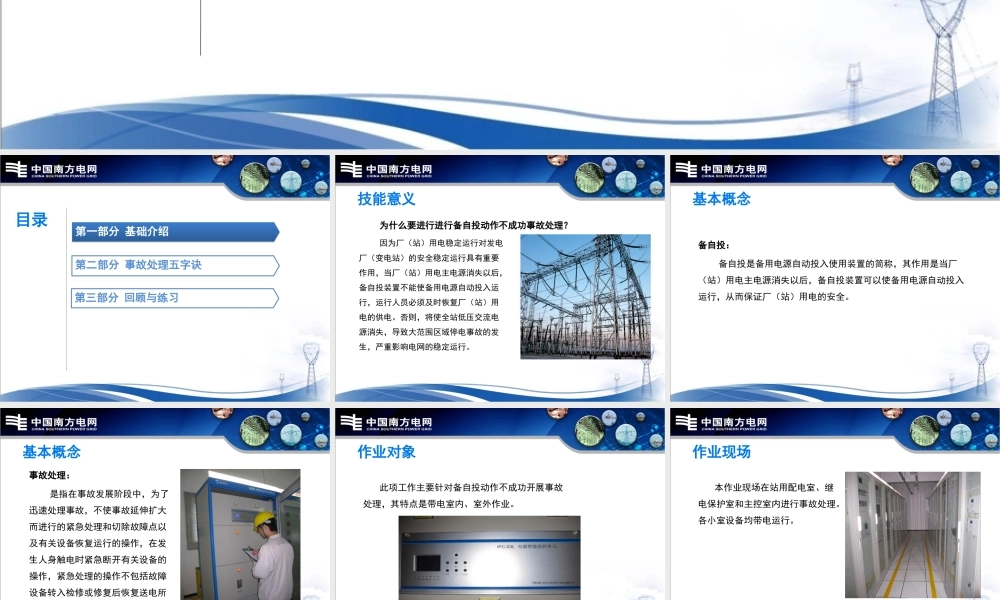

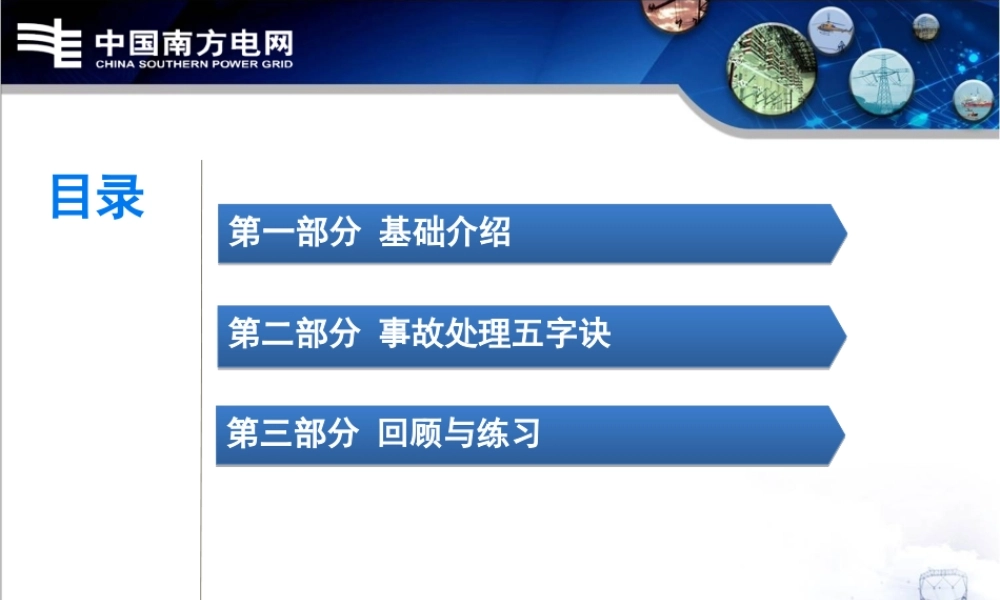

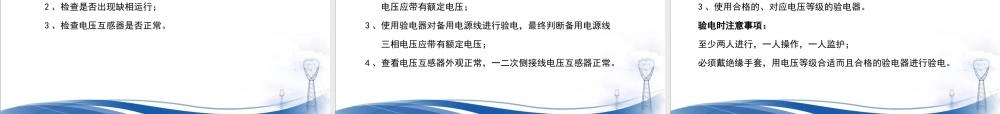

.目录目录 第一部分第一部分 基础介绍基础介绍 第二部分第二部分 事故处理五字诀事故处理五字诀 第三部分第三部分 回顾与练习回顾与练习 .目录目录 第一部分第一部分 基础介绍基础介绍 第二部分第二部分 事故处理五字诀事故处理五字诀 第三部分第三部分 回顾与练习回顾与练习 .技能意义技能意义 因为厂（站）用电稳定运行对发电厂（变电站）的安全稳定运行具有重要作用，当厂（站）用电主电源消失以后，备自投装置不能使备用电源自动投入运行，运行人员必须及时恢复厂（站）用电的供电。否则，将使全站低压交流电源消失，导致大范围区域停电事故的发生，严重影响电网的稳定运行。相关图片 为什么要进行进行备自投动作不成功事故处理？为什么要进行进行备自投动作不成功事故处理？.基本概念基本概念 备自投：备自投：备自投是备用电源自动投入使用装置的简称，其作用是当厂（站）用电主电源消失以后，备自投装置可以使备用电源自动投入运行，从而保证厂（站）用电的安全。.基本概念基本概念 事故处理：事故处理：是指在事故发展阶段中，为了迅速处理事故，不使事故延伸扩大而进行的紧急处理和切除故障点以及有关设备恢复运行的操作，在发生人身触电时紧急断开有关设备的操作，紧急处理的操作不包括故障设备转入检修或修复后恢复送电所需要的操作。.作业对象作业对象 此项工作主要针对备自投动作不成功开展事故处理，其特点是带电室内、室外作业。.作业现场作业现场 本作业现场在站用配电室、继电保护室和主控室内进行事故处理。各小室设备均带电运行。.案例案例 2009年11月06日16时56分，500kVXX站1号主变停电检修，2号站用电中央段因1号48V充电机交流配电单元内部短路故障导致380V侧交流系统故障失压，XX线、XX线串补三相旁路，对主网架的安全稳定运行造成严重运行。那么，如何正确快速的进行备自投动作不正确事故处理呢？那么，如何正确快速的进行备自投动作不正确事故处理呢？.目录目录 第一部分第一部分 基础介绍基础介绍 第二部分第二部分 事故处理五字诀事故处理五字诀 第三部分第三部分 回顾与练习回顾与练习 .备自投动作不正确事故处理五字诀备自投动作不正确事故处理五字诀 一一 定定 二二 判判 三三 检检 四四 启启 五五 复复 备自投动作不正确事故处理主要包括以下五个方面的内容：.一一 定定 “定”即：确定事故发生前全厂（站）的运行方式。具体说明具体说明:1、分别确定各站用变、各开关、备用站用电源线路的运行状态；2、设备状态包括：运行状态、热备用状态、冷备用状态、检修状态。注意注意:运行方式的不同，对事故的判断与处理带有决定性的影响，因此需要首先确定事故发生前全厂（站）的运行方式。.二二 判判 “判”“判”是指根据根据监控系统后台、故障信息子站、光字牌、配电盘等信号来判断故障的类型，并汇报调度及部门领导。判断标准：判断标准：将监控系统后台、故障信息子站、光字牌、配电盘所有关于本次事故的信号全部汇集记录，起来综合判断事故类型。注意注意:查看信号时不能遗漏，要将所有信号汇总后在进行判断。.过关测试一过关测试一 1.【多选题】事故发生后，运行人员根据（）信号来判断故障的类型。A.监控系统后台 B.故障信息子站 C.天气情况 D.光字牌 E.配电盘等 答案:ABDE.过关测试一过关测试一 2.【单选题】“判”是指（）。A.判断运行人员状态 B.判断故障类型 C.判断天气情况 D.判断故障信息 答案:B.过关测试一过关测试一 3.【多选题】设备状态包括（）。A.运行状态 B.热备用状态 C.冷备用状态 D.检修状态 E.隔离状态 答案:ABCD.三三 检检 3.1 3.1 相关设备检查相关设备检查 3.2 3.2 汇报汇报 检是指对所有相关设备进行检查、汇报，其包括：.3.1 3.1 相关设备检查相关设备检查 3.1.1 3.1.1 开关开关 3.1.2 3.1.2 备用线路备用线路 3.1.3 3.1.3 变压器变压器 3.1.4 3.1.4 低压母线低压母线 3.1.5 3.1.5 备自投备自投 确定故障发生后相关设备的状态，检查项目包括：.3.1.1 3.1.1 开关开关 “开关”“开关”指的是站用电两侧开关及低压母线联络开关。检查项目检查项目:1、检查各开关外观是否完好；2、检查各开关是否断开；3、检查开关是否合上。判断标准：判断标准：1、看开关未出现爆炸、起火，瓷瓶无闪络痕迹，开关储能正常，开关本 体无异响。2、通过看开关本体分合闸位置机械指示牌、汇控箱指示灯、监控系统位 置指示，确定开关位置。.3.1.1 3.1.1 开关开关 可判断开关处于合上位置：.3.1.2 3.1.2 备用线路备用线路 “备用线路”“备用线路”是指站用电备用电源线，一般为10kV外接电源。检查项目检查项目:1、检查备用电源线是否停电；2、检查是否出现缺相运行；3、检查电压互感器是否正常。.3.1.2 3.1.2 备用线路备用线路 判断标准：判断标准：1、通过监控系统查看备用电源线三相电压应带有额定电压；2、通过备用电源线带电指示灯、电压表判断备用电源线三相 电压应带有额定电压；3、使用验电器对备用电源线进行验电，最终判断备用电源线 三相电压应带有额定电压；4、查看电压互感器外观正常，一二次侧接线电压互感器正常。.3.1.2 3.1.2 备用线路备用线路 验电前注意事项：验电前注意事项：1、检查验电器外观完好；2、在相应电压等级的带电线路上试验验电器有声光报警；3、使用合格的、对应电压等级的验电器。验电时注意事项：验电时注意事项：至少两人进行，一人操作，一人监护；必须戴绝缘手套，用电压等级合适而且合格的验电器进行验电。.3.1.2 3.1.2 备用线路备用线路 验电图片：.3.1.3 3.1.3 变压器变压器 变压器变压器是指常用站用变压器和备用站用变压器。检查项目检查项目:1、检查各站用变外观是否完好；2、常用站用变是否转为热备用状态或空载运行状态；3、备用变压器是否转为运行状态或空载运行状态。.3.1.3 3.1.3 变压器变压器 判断标准：判断标准：1、看变压器无爆炸、起火，瓷瓶无闪络痕迹，变压器本体无喷油、压力释放装置无动作，变压器本体无异响来判断变压器是否完好；2、通过变压器两侧开关位置确定变压器的运行状态；3、通过监控系统查看变压器两侧电压、电流来判断变压器的运行状态。.3.1.3 3.1.3 变压器变压器 变压器检查：.3.1.4 3.1.4 低压母线低压母线 低压母线低压母线是指380V站用母线，通常称为380V中央、段母线。检查项目检查项目:1、检查低压母线是否出现闪络的痕迹；2、检查低压母线是否出现掉落接地；3、检查母线是否因小动物、杂物造成接地。.3.1.4 3.1.4 低压母线低压母线 判断标准：判断标准：1、查看低压母线是无焦味，低压母线瓷瓶未出现闪络痕迹；2、查看低压母线是否出现瓷瓶断裂造成低压母线掉落；3、查看低压母线上无小动物或其他杂物。注意注意:检查低压母线时，由于380V安全距离较小，要做好防止触电的安全措施。.3.1.4 3.1.4 低压母线低压母线 瓷瓶未出现闪络痕迹图片：瓷瓶出现闪络痕迹图片：.3.1.5 3.1.5 备自投备自投 检查备自投的主要步骤为：检查备自投的主要步骤为：1、检查备自投装置是否正常，是否动作出口；2、检查备自投装置是否出现压板漏投、误投或投入不到位；3、检查备自投装置是否掉电；4、检查备自投装置采样回路异常。.3.1.5 3.1.5 备自投备自投 判断标准：判断标准：1、查看备自投装置无焦味、无烧焦痕迹，各指示灯指示等判断装 置是否正常；2、查看备自投装置直流电源开关未跳闸；3、通过备自投装置液晶显示器查看和使用万用表测量电压采样回 路判断采样无异常。.3.1.5 3.1.5 备自投备自投 空开合闸图片：空开跳闸图片：.3.2 3.2 汇报汇报 “汇”“汇”报即向本部门领导汇报设备检查情况及询问领导事故处置意见。执行标准：执行标准：1、运行人员汇报一次设备检查情况应简单明了，着重汇报一次设 备有无异常，跳闸开关是否完好；2、汇报保护动作信息应简练、明确，主要汇报二次设备有无异常，保护出口动作元件信息。注意注意:汇报时要使用标准的调度术语。.过关测试二过关测试二 1.【多选题】出现备自投动作不正确时，需要检查开关哪些项目?A.检查各开关外观是否完好；B.检查各开关是否断开；C.检查开关二次回路；D.检查开关电流；E.检查开关是否合上；答案:ABE.过关测试二过关测试二 2.【多选题】出现备自投动作不正确时，需要检查哪些项目?A.开关 B.备用线路 C.变压器 D.低压母线 E.备自投 答案:ABCDE.过关测试二过关测试二 3.【单选题】事故处理过程中，汇报时要使用标准的（）。A.调度术语 B.英语 C.粤语 D.普通话 答案:A.四四 启启 4.1 4.1 分析分析 4.2 4.2 处置处置 4.3 4.3 汇报汇报 启是指对备自投动作不正确事故启动应急处置，包括：.4.1 4.1 分析分析 4.1.1 4.1.1 开关开关 4.1.2 4.1.2 备用线路备用线路 4.1.3 4.1.3 变压器变压器 4.1.4 4.1.4 低压母线低压母线 4.1.5 4.1.5 备自投备自投 分析是指对相关设备检查结果进行分析，找出事故原因并进行有效的处置，其中包括：.4.1.1 4.1.1 开关开关 如果开关出现异常会导致备自投动作不正确，开关异常包括现 场能马上排除的异常和现场不能马上排除的异常。现场能马上排除的异常：现场能马上排除的异常：开关控制方式为手动时造成备自投动作不正确。现场不能马上排除的异常：现场不能马上排除的异常：1、开关操作机构故障不能进行正常分、合时造成备自投动作 不正确；2、开关二次接线出现松动造成备自投动作不正确；3、开关内部元件故障造成备自投动作不正确。.4.1.2 4.1.2 备用线路备用线路 如果备用线路出现问题会导致备自投动作不正确，线路异常为现场不能马上排除的异常。现场不能马上排除的异常：现场不能马上排除的异常：1、备用线路停电造成备自投动作不正确；2、备线路出现非全相运行造成备自投动作不正确；3、备用线路电压互感器本体是否出现异常，电压互感器接线是否 松动、脱落造成备自投动作不正确。.4.1.3 4.1.3 变压器变压器 如果变压器出现问题会导致备自投动作不正确，变压器异常为现场不能马上排除的异常。现场不能马上排除的异常：现场不能马上排除的异常：备用变压器出现闪络、绝缘击穿等故障时保护出口跳闸造成备自投动作不正确。注意注意:当变压器保护出口跳闸后，不查明原因不能将变压器投入运行。.4.1.4 4.1.4 低压母线低压母线 如果低压设备出现问题会导致备自投动作不正确，低压母线异常为现场不能马上排除的异常。现场不能马上排除的异常：现场不能马上排除的异常：低压母线出现闪络、接地，造成母线短路造成备自投动作不正确。注意注意:低压母线出现接地故障时，要将故障母线隔离后在恢复站用电供电。.4.1.5 4.1.5 备自投备自投 如果备自投出现问题会导致备自投动作不正确，备自投装置异常包括现场能马上排除的异常和现场不能马上排除的异常。现场能马上排除的异常：现场能马上排除的异常：1、备自投装置相关压板漏投、误投或投入不到位造成备自投动作不正确；2、备自投装置掉电。现场不能马上排除的异常：现场不能马上排除的异常：1、备自投装置出现内部元件烧坏等异常造成备自投动作不正确。2、备自投装置采样回路异常造成备自投动作不正确。.4.1.5 4.1.5 备自投备自投 压板投入图：压板未投入图：.4.2 4.2 处置处置 当站用电因备自投动作不正确出现停电时，要马上恢复站用电的供电，可以通过以下方法进行处理：1、现场能马上排除异常时，马上排除异常，然后通过备用变压器恢复站 用电供电；2、现场不能马上排除异常时，马上对异常设备进行隔离，启动柴油发动 机等其他应急电源，恢复站用电供电；3、如有需要时（如设备需要进行停电检修等），做好相关安全措施，等 待检修人
