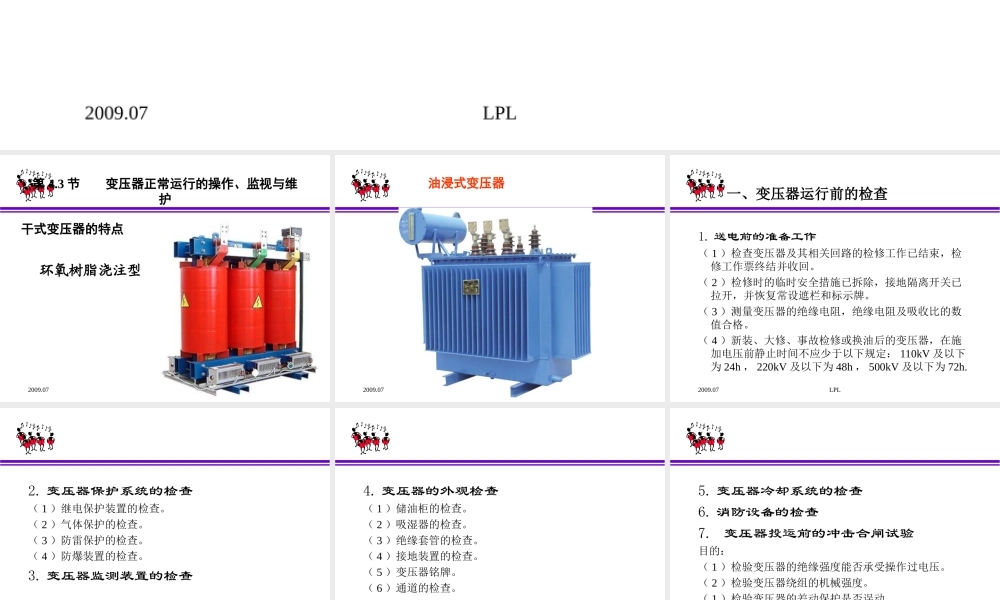

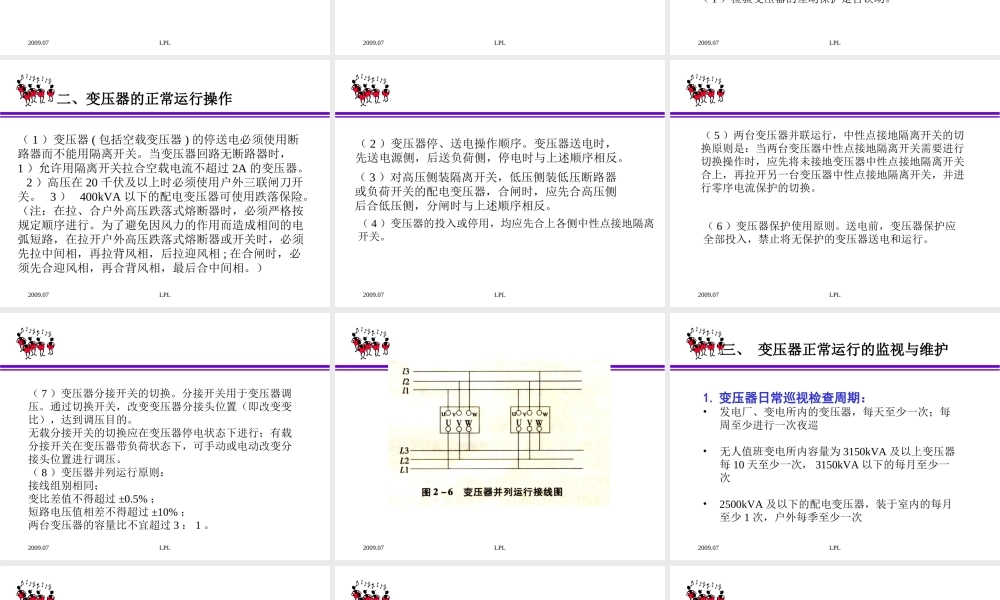

2009.07 LPL 2009.07 LPL 第第4.3节节 变压器正常运行的操作、监视与维护变压器正常运行的操作、监视与维护 干式变压器的特点干式变压器的特点 环氧树脂浇注型环氧树脂浇注型 2009.07 LPL 油浸式变压器油浸式变压器 2009.07 LPL 1.送电前的准备工作（1）检查变压器及其相关回路的检修工作已结束，检修工作票终结并收回。（2）检修时的临时安全措施已拆除，接地隔离开关已拉开，并恢复常设遮栏和标示牌。（3）测量变压器的绝缘电阻，绝缘电阻及吸收比的数值合格。（4）新装、大修、事故检修或换油后的变压器，在施加电压前静止时间不应少于以下规定：110kV及以下为24h，220kV及以下为48h，500kV及以下为72h.一、变压器运行前的检查一、变压器运行前的检查 2009.07 LPL 2.变压器保护系统的检查（1）继电保护装置的检查。（2）气体保护的检查。（3）防雷保护的检查。（4）防爆装置的检查。3.变压器监测装置的检查 2009.07 LPL 4.变压器的外观检查（1）储油柜的检查。（2）吸湿器的检查。（3）绝缘套管的检查。（4）接地装置的检查。（5）变压器铭牌。（6）通道的检查。2009.07 LPL 5.变压器冷却系统的检查 6.消防设备的检查 7.变压器投运前的冲击合闸试验 目的：（1）检验变压器的绝缘强度能否承受操作过电压。（2）检验变压器绕组的机械强度。（1）检验变压器的差动保护是否误动。2009.07 LPL 二、变压器的正常运行操作二、变压器的正常运行操作（1）变压器(包括空载变压器)的停送电必须使用断路器而不能用隔离开关。当变压器回路无断路器时，1）允许用隔离开关拉合空载电流不超过2A的变压器。2）高压在20千伏及以上时必须使用户外三联闸刀开关。3）400kVA以下的配电变压器可使用跌落保险。（注：在拉、合户外高压跌落式熔断器时，必须严格按规定顺序进行。为了避免因风力的作用而造成相间的电弧短路，在拉开户外高压跌落式熔断器或开关时，必须先拉中间相，再拉背风相，后拉迎风相;在合闸时，必须先合迎风相，再合背风相，最后合中间相。）2009.07 LPL（2）变压器停、送电操作顺序。变压器送电时，先送电源侧，后送负荷侧，停电时与上述顺序相反。（4）变压器的投入或停用，均应先合上各侧中性点接地隔离开关。（3）对高压侧装隔离开关，低压侧装低压断路器或负荷开关的配电变压器，合闸时，应先合高压侧后合低压侧，分闸时与上述顺序相反。2009.07 LPL（5）两台变压器并联运行，中性点接地隔离开关的切换原则是：当两台变压器中性点接地隔离开关需要进行切换操作时，应先将未接地变压器中性点接地隔离开关合上，再拉开另一台变压器中性点接地隔离开关，并进行零序电流保护的切换。（6）变压器保护使用原则。送电前，变压器保护应全部投入，禁止将无保护的变压器送电和运行。2009.07 LPL（7）变压器分接开关的切换。分接开关用于变压器调压。通过切换开关，改变变压器分接头位置（即改变变比），达到调压目的。无载分接开关的切换应在变压器停电状态下进行；有载分接开关在变压器带负荷状态下，可手动或电动改变分接头位置进行调压。（8）变压器并列运行原则：接线组别相同；变比差值不得超过0.5%；短路电压值相差不得超过10%；两台变压器的容量比不宜超过3：1。2009.07 LPL 2009.07 LPL 三、三、变压器正常运行的监视与维护变压器正常运行的监视与维护 1.1.变压器日常巡视检查周期：变压器日常巡视检查周期：发电厂、变电所内的变压器，每天至少一次；每周至少进行一次夜巡 无人值班变电所内容量为3150kVA及以上变压器每10天至少一次，3150kVA以下的每月至少一次 2500kVA及以下的配电变压器，装于室内的每月至少1次，户外每季至少一次 2009.07 LPL 2.2.日常的巡视检查内容：日常的巡视检查内容：(1)(1)变压器运行的音响是否正常；变压器运行的音响是否正常；(2)(2)油枕及充油套管中的油色、油位是否正常，有无渗油枕及充油套管中的油色、油位是否正常，有无渗漏油现象；漏油现象；(3)(3)各侧套管是否清洁，有无破损，有无放电痕迹及其各侧套管是否清洁，有无破损，有无放电痕迹及其它异常现象；它异常现象；(4)(4)冷却装置运行是否正常；冷却装置运行是否正常；(5)(5)上层油温表指示是否正确，有无异常情况；上层油温表指示是否正确，有无异常情况；(6)(6)防爆管的隔膜是否完好，有无积液情况；防爆管的隔膜是否完好，有无积液情况；(7)(7)呼吸器变色硅胶的变色程度；呼吸器变色硅胶的变色程度；(8)(8)瓦斯继电器内是否满油；瓦斯继电器内是否满油；2009.07 LPL(9(9）有载分接开关的分接位置及电源指示应正常）有载分接开关的分接位置及电源指示应正常 (10)(10)各控制箱和二次端子箱应关严、无受潮各控制箱和二次端子箱应关严、无受潮 (11)(11)本体及各附件有无渗、漏油；本体及各附件有无渗、漏油；(12)(12)各侧套管接头及连接线有无发热、变色现象；各侧套管接头及连接线有无发热、变色现象；(13)(13)外壳接地是否完好，有无松动腐蚀现象；外壳接地是否完好，有无松动腐蚀现象；(14)(14)变压器附近周围环境及堆放物是否有可能造变压器附近周围环境及堆放物是否有可能造成威胁变压器的安全运行。成威胁变压器的安全运行。2009.07 LPL 3.3.特殊的巡视检查特殊的巡视检查 (1)大风时检查变压器高压引线接头有无松动，变压器附近大风时检查变压器高压引线接头有无松动，变压器附近有无容易被吹动飞起的杂物，；有无容易被吹动飞起的杂物，；(2)大雾、阴雨天检查套管有无电晕、闪络、放电现象；大雾、阴雨天检查套管有无电晕、闪络、放电现象；(3)大雪天检查变压器顶盖至套管连线间有无积雪、挂冰情大雪天检查变压器顶盖至套管连线间有无积雪、挂冰情况，油位计，温度计、瓦斯继电器有无积雪复盖情况；况，油位计，温度计、瓦斯继电器有无积雪复盖情况；(4)雷雨后检查变压器各侧避雷器记数器动作情况，检查套雷雨后检查变压器各侧避雷器记数器动作情况，检查套管有无破损、裂缝及放电痕迹。管有无破损、裂缝及放电痕迹。(5)气温突变时，检查油位变化情况及油温变化情况。气温突变时，检查油位变化情况及油温变化情况。(6)夜间应检查套管引线接头有无发红、发热现象。夜间应检查套管引线接头有无发红、发热现象。2009.07 LPL 谢谢！谢谢！
