发电厂变电所的一次接线.ppt

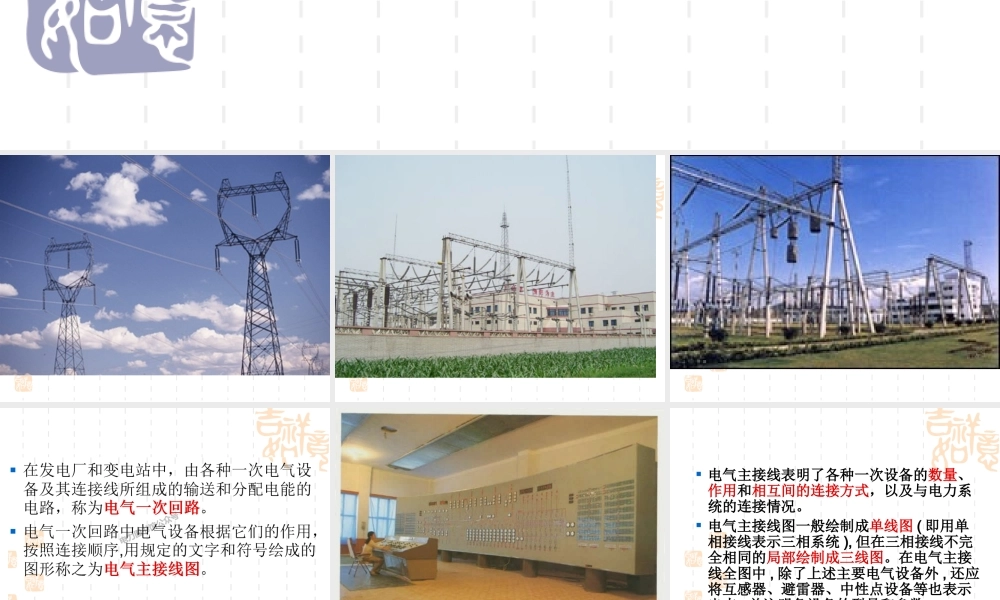

发电厂变电所的一次接线发电厂变电所的一次接线 电气主接线方式就表现在上图中的控制屏上电气主接线方式就表现在上图中的控制屏上 电气主接线表明了各种一次设备的电气主接线表明了各种一次设备的数量数量、作用作用和和相互间的连接方式相互间的连接方式，以及与电力系，以及与电力系统的连接情况。统的连接情况。电气主接线图一般绘制成电气主接线图一般绘制成单线图单线图(即用单相即用单相接线表示三相系统接线表示三相系统),但在三相接线不完全相但在三相接线不完全相同的同的局部绘制成三线图局部绘制成三线图。在电气主接线全。在电气主接线全图中图中,除了上述主要电气设备外除了上述主要电气设备外,还应将互感还应将互感器、避雷器、中性点设备等也表示出来器、避雷器、中性点设备等也表示出来,并并注明各设备的型号和参数。注明各设备的型号和参数。对电气主接线的基本要求对电气主接线的基本要求 必须满足电力系统和电力用户对供电可必须满足电力系统和电力用户对供电可靠性和电能质量的要求靠性和电能质量的要求 一般地，可以从以下几个方面来衡量电气主接线的可靠性：断路器检修时是否会影响对用户的供电；设备和线路故障或检修时,停电线路的多少（停电范围的大小）和停电时间的长短,以及能否保证对重要用户的供电；是否存在发电厂、变电所全部停止工作的可能性等。对电气主接线的基本要求对电气主接线的基本要求 应具有一定的灵活性应具有一定的灵活性 主接线不仅在正常情况下,能够按调度的要求灵活地改变运行方式,而且要求在各种不正常或故障状态下和设备检修时,能够尽快地切除故障或退出设备，使停电的时间最短、影响的范围最小,并且还要保证工作人员的安全。对电气主接线的基本要求对电气主接线的基本要求 操作要力求简单、方便操作要力求简单、方便 电气主接线应该简单、清晰、明了，操作方便。复杂的电气主接线不仅不利于操作,还容易造成误操作而发生事故。但接线过于简单,又可能给运行带来不便,或者造成不必要的停电。对电气主接线的基本要求对电气主接线的基本要求 经济合理经济合理 在保证安全可靠、操作灵活方便的前提下，电气主接线还应尽可能地减少占地面积，以节省基建投资和减少年运行费用，让发电厂变电所尽快地发挥社会和经济效益。对电气主接线的基本要求对电气主接线的基本要求 具有发展和扩建的可能性 电气主接线的作用 电气主接线是整个发电厂变电所电气部分的主干,它将各个电源点送来的电能汇聚并分配给广大的电力用户 对发电厂变电所电气设备的选择,配电装置的布置,二次接线、继电保护及自动装置的配置,运行的可靠性、灵活性、经济性和安全性等都有着重大的影响 电气主接线是电气运行人员进行各种操作和事故处理的重要依据之一 电气主接线的基本类型 母线是电气主接线和配电装置的最重要的设备之一。同一电压等级配电装置中的进出线回路数较多时,通常需要设置母线,以便进行电能的汇集和分配。所以，典型的电气主接线，可分为有母线和无母线两大类。有母线和无母线两大类。有母线类的主接线包括单母线、双母线及有母线类的主接线包括单母线、双母线及其变形接线；无母线类的主接线主要包括其变形接线；无母线类的主接线主要包括桥形、多角形和单元等接线桥形、多角形和单元等接线。单母线接线单母线接线 单母线接线单母线接线 电源回路和出线回路都 经过断路器和隔离开关 接到一组公共的母线上，正常运行时，任何回路 的投切，只需操作断路 器，而不需要操作隔离 开关。电路的操作顺序：接通 电路时，先合QS，再合 QF；断开电路时，先断 QF，再断QS。断开出线 断开QF，断开QS2，断开QS1 接通出线 接通QS1，接通QS2，接通QF 检修母线隔离开关：检修母线隔离开关：需要将所有的回路都需要将所有的回路都断开。电源回路和出断开。电源回路和出线回路都要停止运行。线回路都要停止运行。单母线接线的特点：单母线接线的特点：优点：简单、清晰、设备少、投资小、运行操作方便、有利优点：简单、清晰、设备少、投资小、运行操作方便、有利 于扩建。于扩建。缺点：缺点：（1）当母线和母线隔离开关检修和发生短路故障时，各回路）当母线和母线隔离开关检修和发生短路故障时，各回路 必须在检修和短路事故未消除之前的全部时间内停止工作。必须在检修和短路事故未消除之前的全部时间内停止工作。（2）引出线电路中断路器检修时，该回路要停止供电。）引出线电路中断路器检修时，该回路要停止供电。分段断路器接通运行时，若 其中一段发生短路故障 段段电源因故障电源因故障 断开回断开回路断路器路断路器，段母段母线失电线失电 单母线分段接线的优、缺点：单母线分段接线的优、缺点：（1）母线发生故障时，仅故障段停止工作，非故障段仍可继续 工作，缩小了母线故障的影响范围。（2）对双回路供电的重要用户，可将双回路分别接于不同母线 分段上，保证对重要用户供电。（3）当一段母线故障或检修时，必须断开接在该分段上的全部电源和引出线，这样减少了系统的发电量，并使该段单回线路供电的用户停电。（4）任一出线的断路器检修时，该回路必须停止供电。单母线分段带旁路的接线 检修出线断路器检修出线断路器QF1：要求在整个操作过程中不停止向用户供电 操作步骤：1、接通旁路断路器两侧的隔离开关；2、接通旁路断路器；3、接通旁路隔离开关；4、断开QF1 5、断开QF1两侧的隔离开关。段段段段段段段段课堂练习课堂练习 QF1检修完毕后，恢复由QF1供电，应如何操作？
