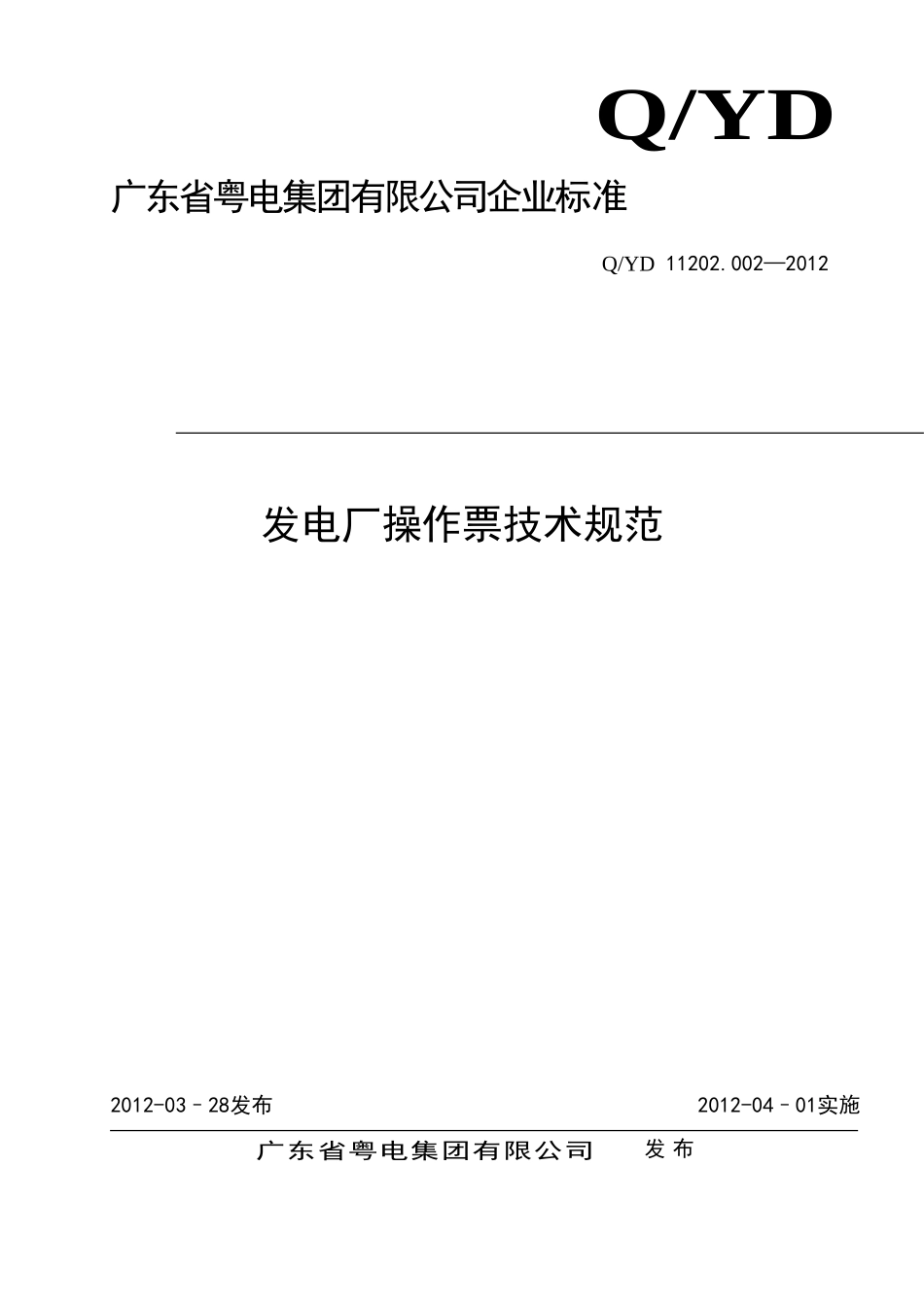

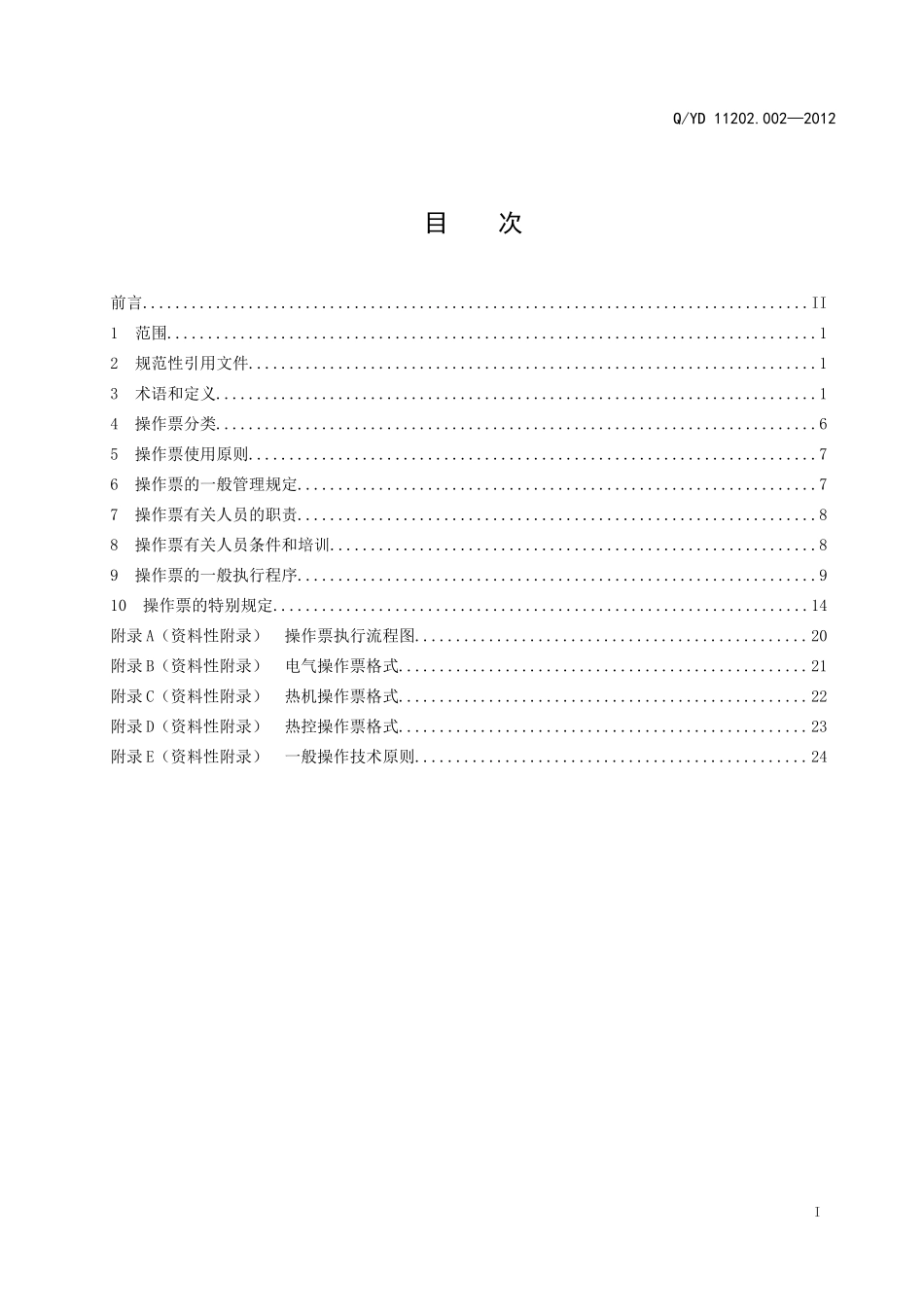

Q/YD 广东省粤电集团有限公司企业标准 Q/YD 11202.002—2012 发电厂操作票技术规范 2012-03–28发布 2012-04–01实施 广东省粤电集团有限公司发布 Q/YD 11202.002—2012 目次 前言 II 1　范围 1 2　规范性引用文件 1 3　术语和定义 1 4　操作票分类 6 5　操作票使用原则 7 6　操作票的一般管理规定 7 7　操作票有关人员的职责 8 8　操作票有关人员条件和培训 8 9　操作票的一般执行程序 9 10　操作票的特别规定 14 附录A（资料性附录）　操作票执行流程图 20 附录B（资料性附录）　电气操作票格式 21 附录C（资料性附录）　热机操作票格式 22 附录D（资料性附录）　热控操作票格式 23 附录E（资料性附录）　一般操作技术原则 24 前言 为加强广东省粤电集团有限公司（以下简称集团公司）电力生产管理，规范和指导电力企业在电力生产过程中执行操作票的范围、内容、方法、程序、技术要求以及监督、检查和考核，防止电力生产人身伤亡事故和设备事故的发生，根据《中华人民共和国安全生产法》以及国家、电力行业有关安全生产的法律、法规、规定，结合集团公司具体情况，特制定本标准。发电厂（公司）应根据本单位具体情况制订实施细则或补充规定，但不得低于本标准的安全水平。 本标准是由广东省粤电集团有限公司提出并归口，由广东省粤电集团有限公司生技安监部负责解释。 本标准主要起草人：吴渭林 镇竞新 伍宇鹏 米朝清 谭 晶。 本标准参加起草人：凌顺建 黄海标 金科 潘华 彭远崇 刘宇浓 陈伟兴 魏清华 邓兴生。 本标准审核人：姚纪恒 李承军 唐永光。 本标准审定人：洪荣坤 本标准批准人：李灼贤 本标准代替《发电厂操作票技术规范》（Q/YD-116.003-2008）。 26 发电厂操作票技术规范 1　 范围 广东省粤电集团有限公司《发电厂操作票技术规范》适用于广东省粤电集团有限公司（以下简称集团公司）全资、控股和受委托管理的发电企业、电力检修公司、调试单位[以下简称发电厂（公司）]，其他电力企业可参照执行。 2　 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 中华人民共和国安全生产法 中华人民共和国电力法 电业安全工作规程 热力和机械部分 电力安全工作规程 发电厂和变电站电气部分 发电厂安全钥匙技术规范 3　 术语和定义 本标准中下列用语的含义： 3.1　 开关 指断路器，是指在电力系统中一种既能关合、承载、开断运行回路（如变压器、电力电路、用电设备等）的负荷电流，又能关合、承载、开断规定的异常电流（如短路电流）的开关设备。 3.2　 刀闸 指隔离开关，是指将电气设备与电源进行电气隔离或连接的设备。它由导电回路、绝缘支柱、操作系统及底座支架等组成。 3.3　 电力系统 指由发电、输电、变电、配电和用电设备构成的电力生产和供应的生产流程系统。 3.4　 热力系统 指发电生产设备中实现热力循环热功转换的装置系统，由全厂或单元机组热力设备及汽水管道连接组成。本标准中热力系统指汽、水、氢、油、可燃气、烟、风、气、灰等设备系统。 3.5　 热力设备 指锅炉、汽轮机、燃气轮机、凝汽器、除氧器、各种热交换器、减压减温器、给水泵、凝结水泵、疏水泵及各种水箱等。 3.6　 热控系统 指完成对热力设备、热力系统的监视、保护和自动控制的设备系统，包括测量和变送单元，执行单元，保护和控制设备等。 3.7　 电气一次设备运行状态 指连接该设备的开关、刀闸（熔断器）等均处于合闸接通位置，设备已带有标称电压，且继电保护、自动装置及控制电源满足设备运行要求的状态。 母线、线路、开关、变压器及电压互感器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置正常投入。 3.8　 电气一次设备热备用状态 电气设备的热备用状态，是指该电气设备已具备运行条件，但该设备尚未带电；连接该设备的各侧均只有一个开关断开点；且继电保护、自动装置及控制电源满足设备运行要求的状态。 开关的热备用状态，是指开关在断开位置，但连接开关各侧的刀闸在合闸位置；相关接地刀闸断开（或没有接地短路线）；且继电保护、自动装置及控制电源等满足设备运行要求的状态。 母线、变压器及线路等电气设备的热备用状态，是指连接该设备的各侧均无安全隔离措施；连接该设备各侧的开关全部在断开位置，但其中至少一组开关两侧刀闸处于合闸位置；相关接地刀闸断开（或没有接地短路线），且继电保护、自动装置及控制电源等满足设备运行要求的状态。 3.9　 电气一次设备冷备用状态 指连接该设备的开关、刀闸（熔断器）等均处于断开位置，且连接该设备的各侧均无安全措施，该设备各侧均未带有电压的状态。 3.10　 电气一次设备检修状态 指连接设备的各侧均有明显的断开点或可判断的断开点，需要检修的设备已经设置接地装置等安全措施的状态。检修状态下设备的继电保护和安全自动装置、控制、合闸及信号电源等应退出。 3.11　 电气二次设备运行状态 指继电保护、安全自动装置等二次设备的工作电源投入，出口连接片连接到指令回路的状态。 3.12　 电气二次设备热备用状态 指二次设备工作电源投入，但出口连接片断开时的状态。 3.13　 电气二次设备冷备用状态 指二次设备工作电源退出，出口连接片断开时的状态。 3.14　 电气二次设备检修状态 指二次设备与系统全部隔离，与运行设备没有物理连接时的状态。 3.15　 合上 指使开关、刀闸等通过操作使其由分闸位置转为合闸位置的操作过程。 3.16　 断开 指使各种开关等通过人工操作使其由合闸位置转为分闸位置的操作过程。 3.17　 分闸 指经人工操作，开关由合闸位置转为断开位置。 3.18　 跳闸 指未经人工操作的开关由合闸位置转为分闸位置。 3.19　 拉开 指使各种刀闸、接地刀闸等通过人工操作使其由合闸位置转为分闸位置的操作过程。 3.20　 投入或停用、切换、退出 指将继电保护、备用电源自投装置、安全自动装置、强励、强减、故障录波装置、变压器有载调压分接头、消弧线圈分接头等设备达到指令状态的操作。 3.21　 取下或送上 指将熔断器退出或嵌入工作回路的操作。 3.22　 插入或拔出 指将二次插件嵌入或退出工作回路的操作。 3.23　 悬挂或取下 指将临时标示牌放置到指定位置或从放置位置移开的操作。 3.24　 装设接地线 指通过接地短路线使电气设备可靠接地的操作。 3.25　 拆除接地线 指将接地短路线从电气设备上取下并脱离接地的操作。 3.26　 单一操作 指一个操作项完成后，不再有其他相关联的电气操作。如断开或合上一台开关，投入、退出或切换一块连接片等。 3.27　 倒母线 指双母线接线方式的发电厂升压站，将一组母线上的部分或全部负荷、变压器倒换到另一组母线上运行或热备用的操作。 3.28　 倒负荷 指将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。 3.29　 并列 指将发电机与电网或电网与电网之间在相序相同，且电压、频率允许的条件下并联运行的操作。 3.30　 解列 指通过人工操作或保护及自动装置动作使电网中开关断开，使发电机脱离电网或电网分成两个及以上独立系统运行的过程。 3.31　 充电 指使空载的线路、母线、变压器等电气设备带有标称电压的操作。 3.32　 核相 指用仪表或其他手段核对两电源或环路相位、相序是否相同的操作。 3.33　 定相 指新建、改建的发电厂升压站、变电站和线路在投运前，核对三相标志与运行系统是否一致的操作。 3.34　 单项令 指由值班调度员下达的单一项目操作的调度指令。如断开、合上一台开关或刀闸；某一保护或自动装置的投入、退出或改变定值；带负荷改变变压器分接头等。 3.35　 逐项令 指值班调度员根据一定的逻辑关系，按照顺序下达的调度指令。逐项令由一系列综合令或单项令组成。 3.36　 综合令 指发令人说明操作任务、要求、操作对象的起始和终结状态，具体操作步骤和操作顺序项目由受令人拟定的调度指令。只涉及一个单位完成的操作才能使用综合令。 3.37　 调度许可 指值班调度员对发电厂、变电站运行值班人员或下级值班调度员提出的操作申请予以许可。 3.38　 操作票 指执行生产设备操作的书面依据，包括电气操作票、热机操作票和热控操作票等。 3.39　 操作任务 指根据同一操作命令，为了同一个操作目的而进行的一系列相互关联并依次连续进行的操作过程。 3.40　 双重称号 指电气设备的中文名称和数字编号或热力机械设备的中文名称和设备编码。 3.41　 模拟预演（模拟操作） 指为保障倒闸操作的正确和完整，在电气设备进行倒闸操作前，将已拟定的操作票在模拟系统上按操作程序进行的模拟操作。 3.42　 复诵 指将对方说话内容进行的原文重复表述，并得到对方的认可。 3.43　 唱票 指监护人根据操作票内容（或事故处理过程中确定的操作内容）逐项朗诵操作指令，操作人朗声复诵指令并得到监护人认可的过程。 3.44　 值班负责人 指运行主值、班长、单元长、控长、值长等。 4　 操作票分类 发电厂操作票分为： a) 电气操作票； b) 热机操作票； c) 热控操作票。 5　 操作票使用原则 5.1　 电气操作票使用原则 凡在发电厂（公司）内进行电气设备、系统等状态转换（运行状态、热备用状态、冷备用状态和检修状态）的操作，或在运行设备、系统上进行存在安全风险的操作，应使用电气操作票。 5.2　 热机操作票使用原则 以下操作应使用热机操作票： a) 热力系统的重要操作，包括运行设备的定期切换。如：锅炉与汽轮机的启动、停止；主蒸汽系统、抽汽系统（含低压母管）、燃油系统、化学水系统、给水泵及其系统、循环水泵及其系统、除氧器等运行方式切换；脱硫、脱硝系统的投入、切换和停止；汽包水位计定期冲洗，运行设备的定期轮换操作等； b) 发电机内冷水系统的投入、切换和停止； c) 氢冷发电机的气体置换； d) 汽轮机冷油器（包括密封冷油器、润滑冷油器、给水泵组冷油器）和高低加的投入、切换和停止；汽机油系统清洗、更换滤网等操作； e) 运行中凝汽器的单边停运； f) 燃机电厂LNG调压站系统的投入、切换和停止； g) 水电厂机械操作，如水轮机、辅助设备（压气机、水泵等）、闸门等的操作。 5.3　 热控操作票使用原则 在机组运行中以及与运行设备有关联的热控主要保护、主要自动回路上进行故障检查、检修处理以及进行定期维护、试验和定值更改时，应使用热控操作票。 5.4　 以下情况，可不填用操作票: a) 事故处理时的紧急操作，包括：断开事故电源、切除故障点、隔离故障设备、倒换运行设备、调整运行方式等，但不包括故障设备转入检修状态或修后恢复备用或运行状态的操作。事故处理时的紧急操作可不填用操作票，但仍须履行操作监护制度； b) 解除对人身和设备安全直接威胁的操作； c) 断开、合上开关和送上、取下熔断器的单一操作； d) 经常启停的热力机械辅助设备。如制粉系统、除尘设备、输煤设备、灰渣设备、凝结水泵、工业水泵、燃油泵等辅机的正常启动和停止。 5.5　 发电厂（公司）应根据本单位实际情况，制订必须使用操作票的任务清单。 6　 操作票的一般管理规定 6.1　 操作票使用计算机编制或手工填写。操作票的操作任务、内容
