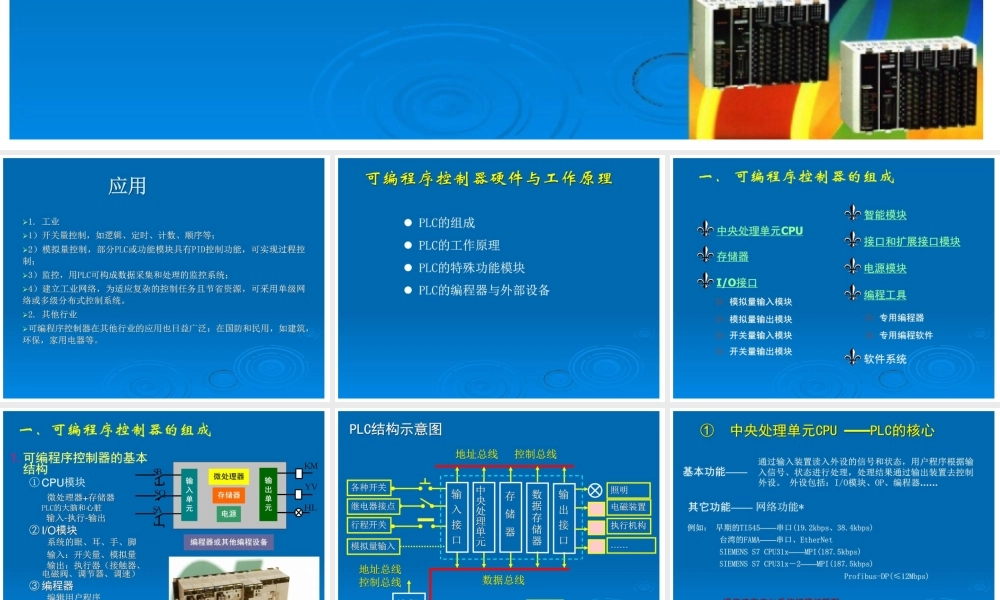

PLC原理与应用技术应用1.工业1)开关量控制，如逻辑、定时、计数、顺序等；2)模拟量控制，部分PLC或功能模块具有PID控制功能，可实现过程控制：3)监控，用PLC可构成数据采集和处理的监控系统；4)建立工业网络，为适应复杂的控制任务且节省资源，可采用单级网络或多级分布式控制系统。2.其他行业可编程序控制器在其他行业的应用也日益广泛：在国防和民用，如建筑，环保，家用电器等。可编程序控制器硬件与工作原理PLC的组成PLC的工作原理PLC的特殊功能模块PLC的编程器与外部设备一、可编程序控制器的组成智能模块中央处理单元CPU接口和扩展接口模块存储器电源模块I/O接口编程工具模拟量输入模块模拟量输出模块专用编程器开关量输入模块专用编程软件开关量输出模块软件系统一、可编程序控制器的组成1.可编程序控制器的基本结构SBCPU模块微处理器微处理器+存储器输入单元存储器输出单元四PLC的大脑和心脏SA输入-执行-输出电源11/O模块系统的眼、耳、手、脚编程器或其他编程设备输入：开关量、模拟量输出：执行器（接触器、电磁阀、调节器、调速)3编程器编辑用户程序监视PLC状态4电源为系统提供电源
