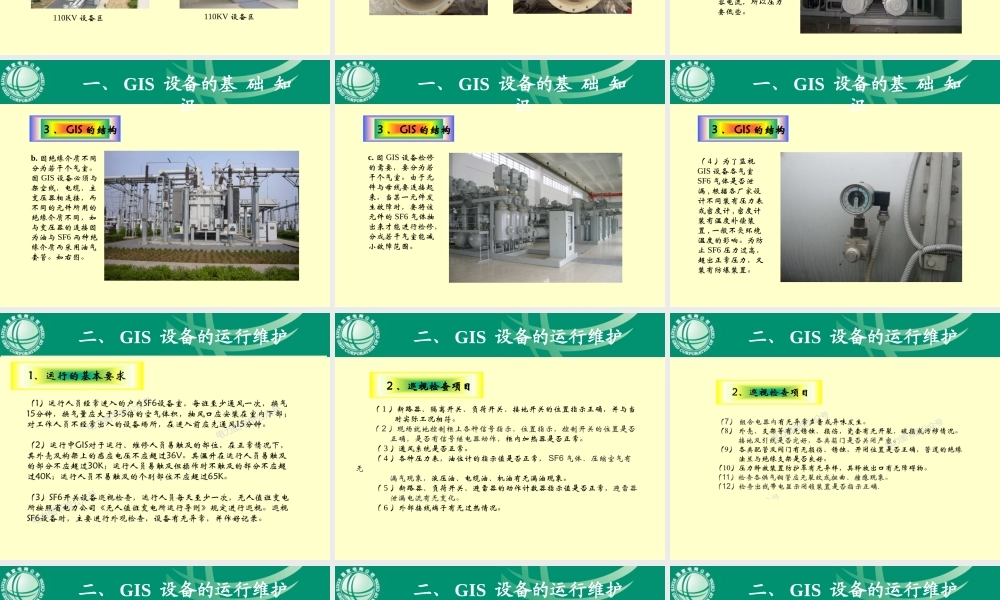

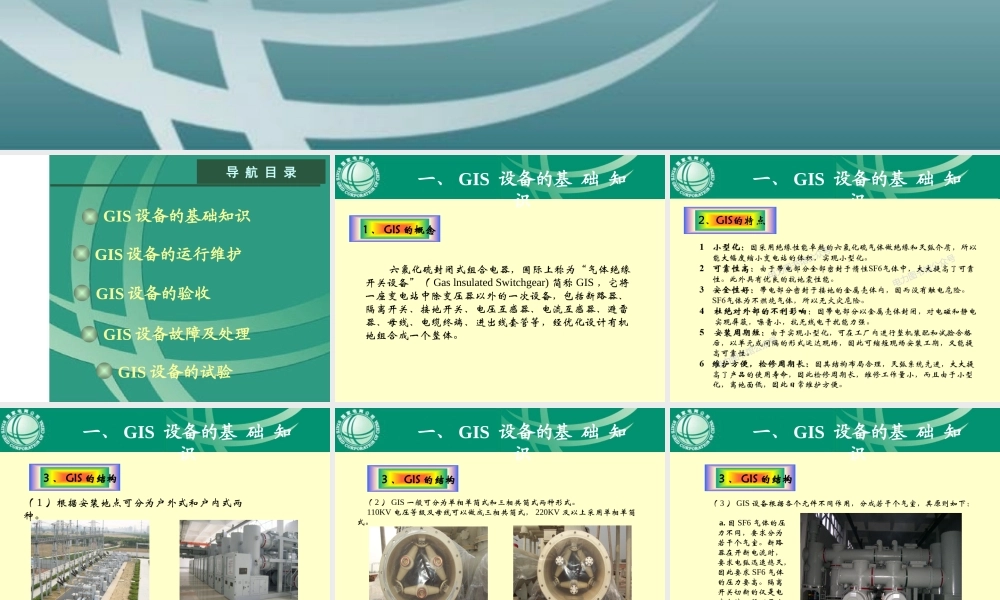

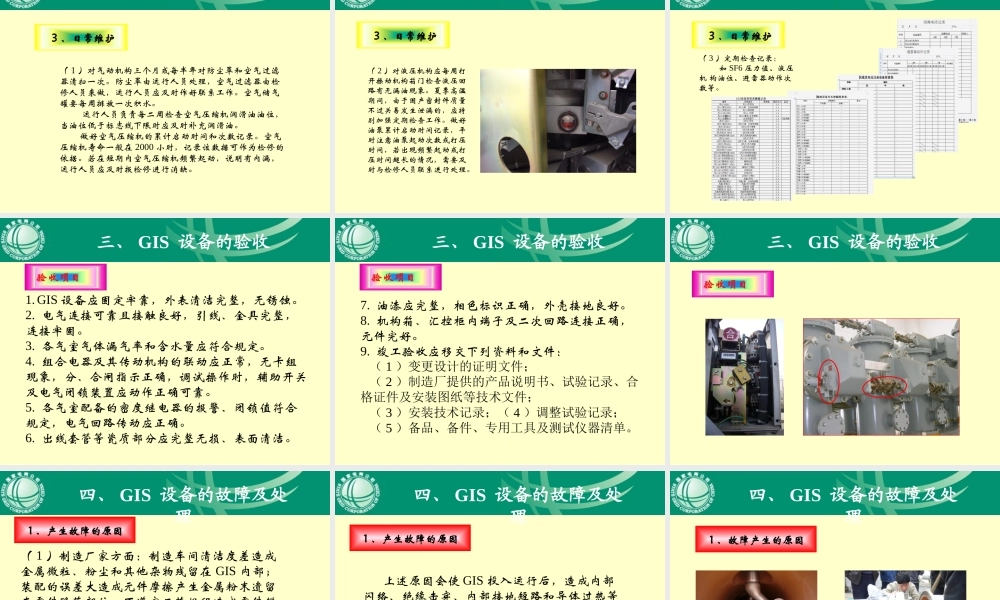

GIS 组 合 电 器 导导 航航 目目 录录 GIS设备的设备的基础知识基础知识 GIS设备的运行维护设备的运行维护 GIS设备的验收设备的验收 GIS设备的试验设备的试验 GIS设备故障及处理设备故障及处理 1 1、GISGIS的概念的概念 六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas lnsulated Switchgear)简称GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。一、一、GIS 设备的基设备的基 础础 知知 识识 一、一、GIS 设备的基设备的基 础础 知知 识识（1）根据安装地点可分为户外式和户内式两种。110KV设备区 110KV设备区 一、一、GIS 设备的基设备的基 础础 知知 识识 3 3、GISGIS的结构的结构 （2）GIS一般可分为单相单筒式和三相共筒式两种形式。110KV电压等级及母线可以做成三相共筒式，220KV及以上采用单相单筒式。一、一、GIS 设备的基设备的基 础础 知知 识识 3 3、GISGIS的结构的结构 （3）GIS设备根据各个元件不同作用，分成若干个气室，其原则如下：a.因SF6气体的压力不同，要求分为若干个气室。断路器在开断电流时，要求电弧迅速熄灭，因此要求SF6气体的压力要高。隔离开关切断的仅是电容电流，所以压力要低些。一、一、GIS 设备的基设备的基 础础 知知 识识 3 3、GISGIS的结构的结构 b.因绝缘介质不同分为若干个气室。因GIS设备必须与架空线、电缆、主变压器相连接，而不同的元件所用的绝缘介质不同，如与变压器的连接因为油与SF6两种绝缘介质而采用油气套管。如右图。一、一、GIS 设备的基设备的基 础础 知知 识识 3 3、GISGIS的结构的结构 c.因GIS设备检修的需要，要分为若干个气室。由于元件与母线要连接起来，当某一元件发生故障时，要将该元件的SF6气体抽出来才能进行检修，分成若干气室能减小故障范围。一、一、GIS 设备的基设备的基 础础 知知 识识 3 3、GISGIS的结构的结构 （4）为了监视GIS设备各气室SF6气体是否泄漏,根据各厂家设计不同装有压力表或密度计,密度计装有温度补偿装置,一般不受环境温度的影响。为防止SF6压力过高，超出正常压力，又装有防爆装置。一、一、GIS 设备的基设备的基 础础 知知 识识 3 3、GISGIS的结构的结构 二、二、GIS 设备的运行维护设备的运行维护 二、二、GIS 设备的运行维护设备的运行维护（1）断路器、隔离开关、负荷开关、接地开关的位置指示正确，并与当 时实际工况相符。（2）现场就地控制柜上各种信号指示、位置指示，控制开关的位置是否 正确，是否有信号继电器动作，柜内加热器是否正常。（3）通风系统是否正常。（4）各种压力表，油位计的指示值是否正常，SF6气体、压缩空气有无 漏气现象，液压油、电缆油、机油有无漏油现象。（5）断路器、负荷开关、避雷器的动作计数器指示值是否正常，避雷器 泄漏电流有无变化。（6）外部接线端子有无过热情况。2 2、巡视检查项目、巡视检查项目 二、二、GIS 设备的运行维护设备的运行维护 二、二、GIS 设备的运行维护设备的运行维护 3 3、日常维护、日常维护 （1）对气动机构三个月或每半年对防尘罩和空气过滤器清扫一次。防尘罩由运行人员处理，空气过滤器由检修人员来做，运行人员应及时作好联系工作。空气储气罐要每周排放一次积水。运行人员负责每二周检查空气压缩机润滑油油位，当油位低于标志线下限时应及时补充润滑油。做好空气压缩机的累计启动时间和次数记录。空气压缩机寿命一般在2000小时，记录该数据可作为检修的依据。若在短期内空气压缩机频繁起动，说明有内漏，运行人员应及时报检修进行消缺。二、二、GIS 设备的运行维护设备的运行维护（2）对液压机构应每周打开操动机构箱门检查液压回路有无漏油现象。夏季高温期间，由于国产密封件质量不过关易发生泄漏的，应特别加强定期检查工作。做好油泵累计启动时间记录，平时注意油泵起动次数或打压时间，若出现频繁起动或打压时间超长的情况，需要及时与检修人员联系进行处理。3 3、日常维护、日常维护 二、二、GIS 设备的运行维护设备的运行维护（3）定期检查记录：如SF6压力值、液压机 构油位、避雷器动作次数等。3 3、日常维护、日常维护 三、三、GIS 设备的验收设备的验收 1.GIS设备应固定牢靠，外表清洁完整，无锈蚀。2.电气连接可靠且接触良好，引线、金具完整，连接牢固。3.各气室气体漏气率和含水量应符合规定。4.组合电器及其传动机构的联动应正常，无卡组现象，分、合闸指示正确，调试操作时，辅助开关及电气闭锁装置应动作正确可靠。5.各气室配备的密度继电器的报警、闭锁值符合规定，电气回路传动应正确。6.出线套管等瓷质部分应完整无损、表面清洁。三、三、GIS 设备的验收设备的验收 7.油漆应完整，相色标识正确，外壳接地良好。8.机构箱、汇控柜内端子及二次回路连接正确，元件完好。9.竣工验收应移交下列资料和文件：（1）变更设计的证明文件；（2）制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件；（3）安装技术记录；（4）调整试验记录；（5）备品、备件、专用工具及测试仪器清单。三、三、GIS 设备的验收设备的验收 四、四、GIS 设备的故障及处理设备的故障及处理 1 1、产生故障的原因、产生故障的原因 （1）制造厂家方面：制造车间清洁度差造成金属微粒、粉尘和其他杂物残留在GIS内部；装配的误差大造成元件摩擦产生金属粉末遗留在零件隐蔽部位；不遵守工艺规程造成零件错装、漏装现象；材料质量不合格。（2）安装方面：安装现场清洁度差，导致绝缘件受潮、被腐蚀，外部的尘埃、杂物侵入GIS内部；不遵守工艺规程造成零件错装、漏装现象；与其他工程交叉作业造成异物进入GIS内部。四、四、GIS 设备的故障及处理设备的故障及处理 1 1、产生故障的原因、产生故障的原因 上述原因会使GIS投入运行后，造成内部闪络、绝缘击穿、内部接地短路和导体过热等故障。根据目前国内GIS设备运行情况，盆式绝缘子和隔离开关造成故障的比率最高。四、四、GIS 设备的故障及处理设备的故障及处理 1 1、故障产生的原因、故障产生的原因 洁净的内部构件 细心谨慎的安装 四、四、GIS 设备的故障及处理设备的故障及处理 2 2、常见故障及处理、常见故障及处理 （1）异常响声，当气室内部电气元件发生异常响声时应根据声音的变化判别是屏蔽罩松动、内部有异物，当出现明显放电声时应采取停电措施。四、四、GIS 设备的故障及处理设备的故障及处理 四、四、GIS 设备的故障及处理设备的故障及处理 五、五、GIS 设备的试验设备的试验 1 1、出厂试验项目、出厂试验项目 1.外壳压力试验；2.接线检查；3.辅助回路及控制回路绝缘试验；4.断路器、隔离开关、接地开关机械试验和机械操作试验；5.电气、气动的辅助装置试验；五、五、GIS 设备的试验设备的试验 1 1、出厂试验项目、出厂试验项目 6.主回路导电电阻测量；7.密封性试验（SF6泄漏试验，空气泄漏试验）；8.局部放电试验；9.回路及辅助回路耐压试验；五、五、GIS 设备的试验设备的试验 2 2、交接试验项目、交接试验项目 1.SF6气体湿度试验及气体的其他检测项目；2.SF6气体泄漏试验；3.SF6密度监视器(包括整定值)检验；4.压力表校验（或调整），机构操作压力（气压、液压）整定值校验，机械安全阀校验；五、五、GIS 设备的试验设备的试验 2 2、交接试验项目、交接试验项目 5.辅助回路及控制回路绝缘电阻测量；6.主回路耐压试验；7.辅助回路及控制回路交流耐压试验；8.断口间并联电容器的绝缘电阻、电容量和tg；9.合闸电阻值和合闸电阻投入时间；10.断路器的分、合闸速度特性；（若制造厂家有明确质量保证不必测量速度，则现场试验可免测分、合闸速度）11.断路器分、合闸不同期时间；2 2、交接试验项目、交接试验项目 五、五、GIS 设备的试验设备的试验 12.分、合闸电磁铁的动作电压；13.导电回路电阻测量；14.分、合闸直流电阻测量；15.测量断路器分、合闸线圈的绝缘电阻值；2 2、交接试验项目、交接试验项目 五、五、GIS 设备的试验设备的试验 五、五、GIS 设备的试验设备的试验 2 2、交接试验项目、交接试验项目 16.操动机构在分闸、合闸、重合闸下的操作压力(气压、液压)下降值；17.液(气)压操动机构的泄漏试验；18.油(气)泵补压及零起打压的运转时间；19.液压机构及采用差压原理的气动机构的防失压慢分试验；五、五、GIS 设备的试验设备的试验 2 2、交接试验项目、交接试验项目 20.闭锁、防跳跃及防止非全相合闸等辅助控制装置的动作性能；21.GIS中的电流互感器、电压互感器和避雷器试验；22.测量绝缘拉杆的绝缘电阻值；23.GIS的联锁和闭锁性能试验；五、五、GIS 设备的试验设备的试验 2 2、交接试验项目、交接试验项目 1主变改造试验现场 1主变改造试验现场
