04.电气二次施工设计概述 .pptx

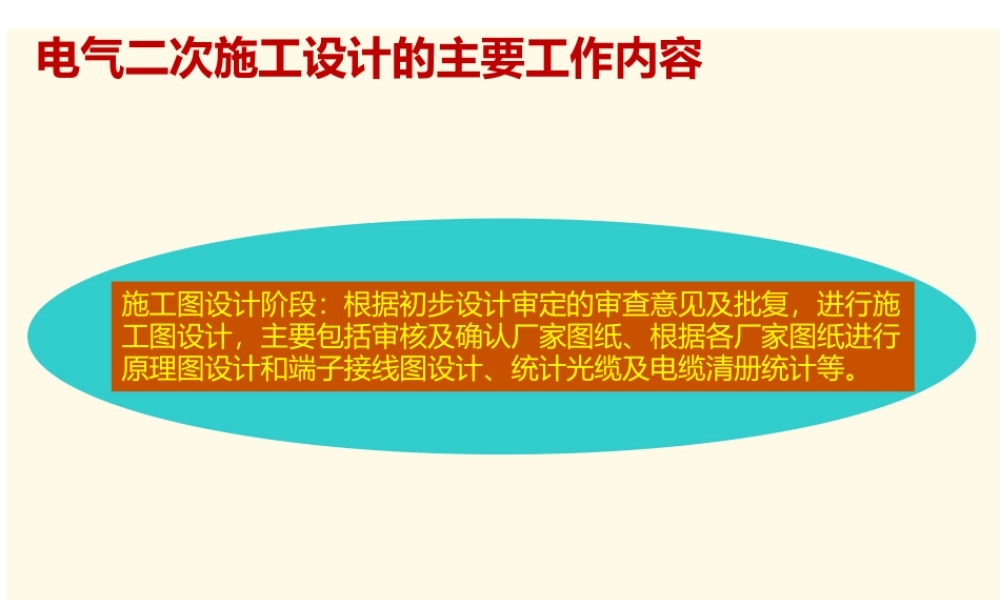

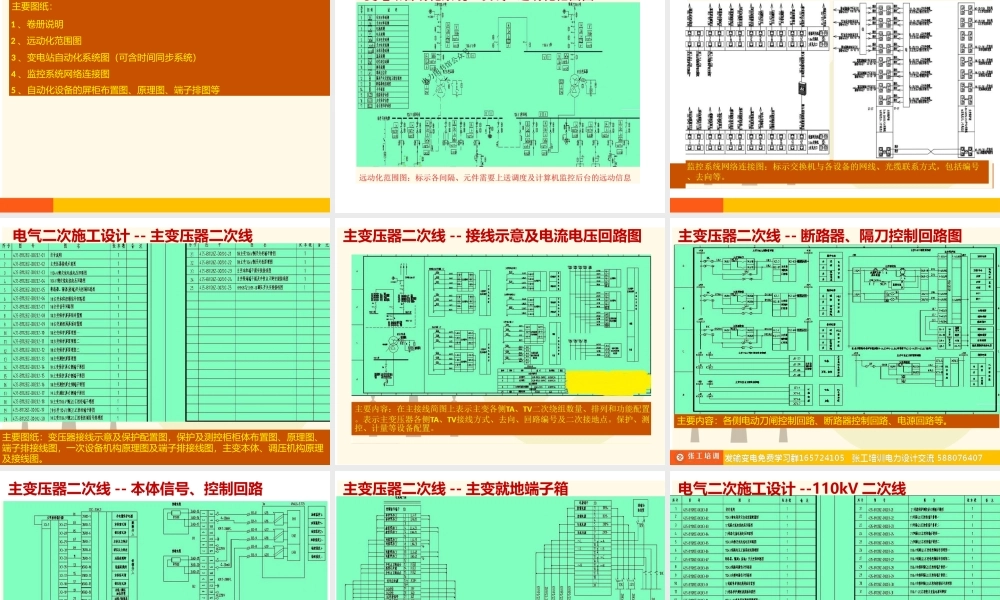

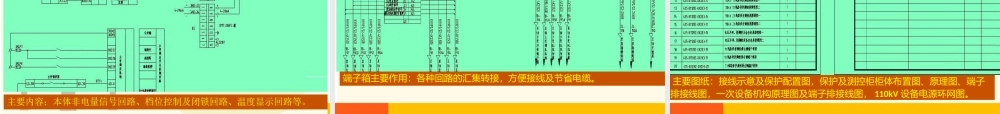

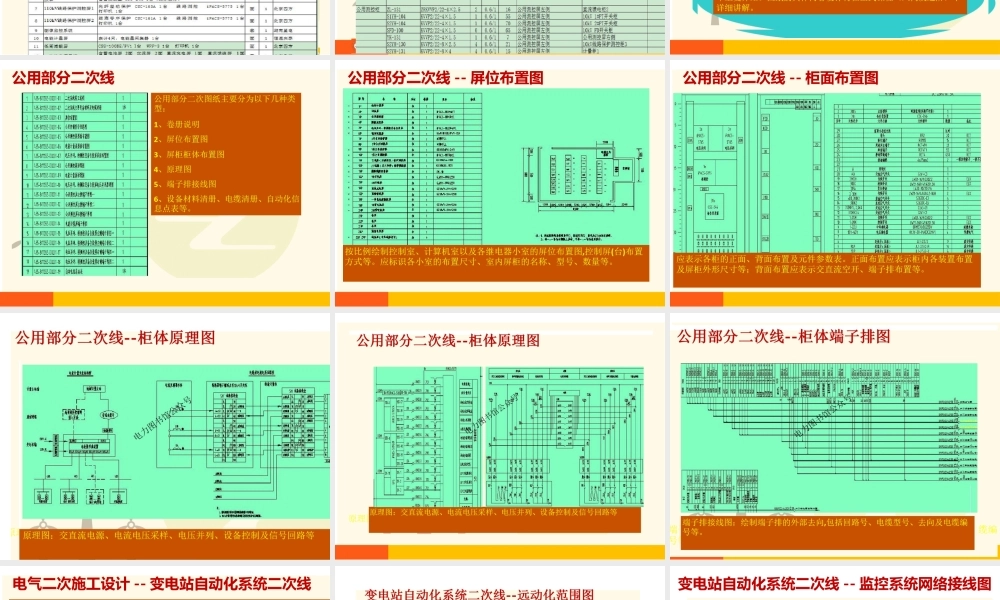

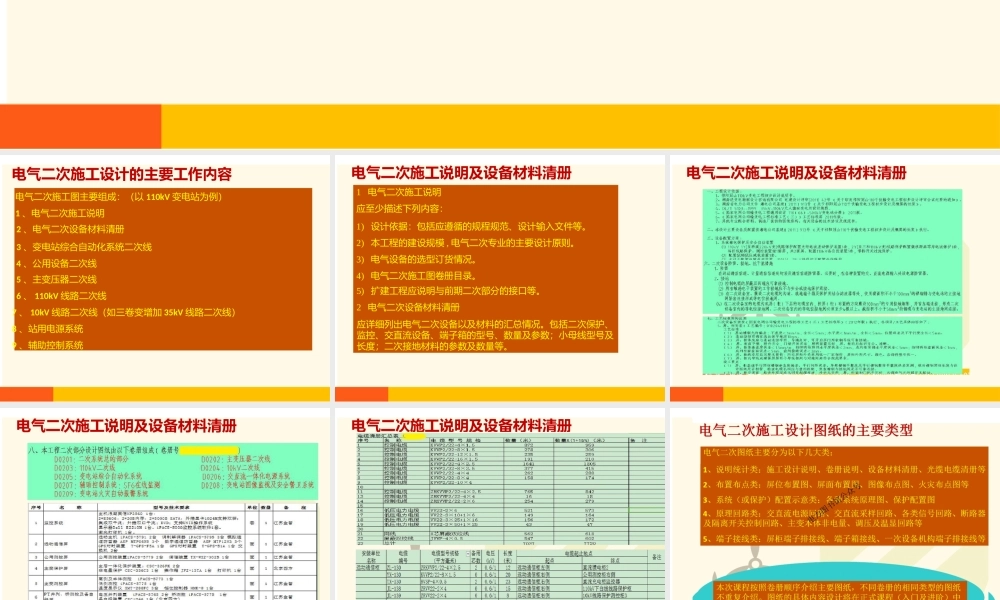

电气二次施工设计的主要工作内容电气二次施工设计的主要工作内容 施工图设计阶段：根据初步设计审定的审查意见及批复，进行施 工图设计，主要包括审核及确认厂家图纸、根据各厂家图纸进行 原理图设计和端子接线图设计、统计光缆及电缆清册统计等。电气二次施工设计的主要工作内容电气二次施工设计的主要工作内容 电气二次施工图主要组成：（以110kV变电站为例）1、电气二次施工说明 2、电气二次设备材料清册 3、变电站综合自动化系统二次线 4、公用设备二次线 5、主变压器二次线 6、110kV线路二次线 7、10kV线路二次线（如三卷变增加35kV线路二次线）8、站用电源系统 9、辅助控制系统 电气二次施工说明及设备材料清册电气二次施工说明及设备材料清册 1 电气二次施工说明 应至少描述下列内容：1)设计依据：包括应遵循的规程规范、设计输入文件等。2)本工程的建设规模,电气二次专业的主要设计原则。3)电气设备的选型订货情况。4)电气二次施工图卷册目录。5)扩建工程应说明与前期二次部分的接口等。2 电气二次设备材料清册 应详细列出电气二次设备以及材料的汇总情况。包括二次保护、监控、交直流设备、端子箱的型号、数量及参数；小母线型号及 长度；二次接地材料的参数及数量等。电气二次施工说明及设备材料清册电气二次施工说明及设备材料清册 电气二次施工说明及设备材料清册电气二次施工说明及设备材料清册 电气二次施工说明及设备材料清册电气二次施工说明及设备材料清册 公用部分二次线公用部分二次线 公用部分二次线公用部分二次线-屏位布置图屏位布置图 公用部分二次线公用部分二次线-柜面布置图柜面布置图 电气二次施工设计电气二次施工设计-变电站自动化系统二次线变电站自动化系统二次线 主要图纸：1、卷册说明 2、远动化范围图 3、变电站自动化系统图（可含时间同步系统）4、监控系统网络连接图 5、自动化设备的屏柜布置图、原理图、端子排图等 变电站自动化系统二次线变电站自动化系统二次线-监控系统网络接线图监控系统网络接线图 电气二次施工设计电气二次施工设计-主变压器二次线主变压器二次线 主要图纸：变压器接线示意及保护配置图，保护及测控柜柜体布置图、原理图、端子排接线图，一次设备机构原理图及端子排接线图，主变本体、调压机构原理 及接线图。主变压器二次线主变压器二次线-接线示意及电流电压回路图接线示意及电流电压回路图 主变压器二次线主变压器二次线-断路器、隔刀控制回路图断路器、隔刀控制回路图 主要内容：各侧电动刀闸控制回路、断路器控制回路、电源回路等。主变压器二次线主变压器二次线-本体信号、控制回路本体信号、控制回路 主要内容：本体非电量信号回路、档位控制及闭锁回路、温度显示回路等。主变压器二次线主变压器二次线-主变就地端子箱主变就地端子箱 端子箱主要作用：各种回路的汇集转接，方便接线及节省电缆。电气二次施工设计电气二次施工设计-110kV二次线二次线 主要图纸：接线示意及保护配置图，保护及测控柜柜体布置图、原理图、端子 排接线图，一次设备机构原理图及端子排接线图，110kV设备电源环网图。110kV二次线二次线-继电保护及自动装置配置图继电保护及自动装置配置图 110kV二次线二次线-一次设备交直流电源环网图一次设备交直流电源环网图 电气二次施工设计电气二次施工设计-10kV二次线二次线 主要图纸：10kV PT、馈线、电容器、分段、接地变等开关柜的原理、端子接线 图，消弧线圈、低周等原理及端子接线图，柜顶小母线及电缆联系图等。10kV二次线二次线-开关柜小母线及电缆联系图开关柜小母线及电缆联系图 电气二次施工设计电气二次施工设计-站用电源系统站用电源系统 辅助系统辅助系统-主变油色谱在线监测系统主变油色谱在线监测系统 辅助系统辅助系统-开关柜在线测温系统开关柜在线测温系统
