高压试验基本知识.ppt

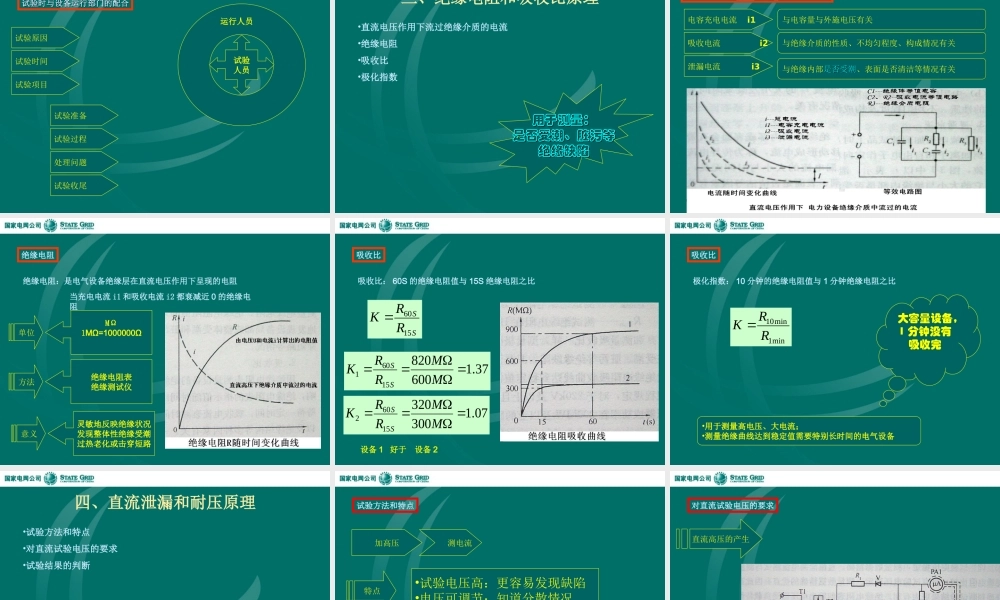

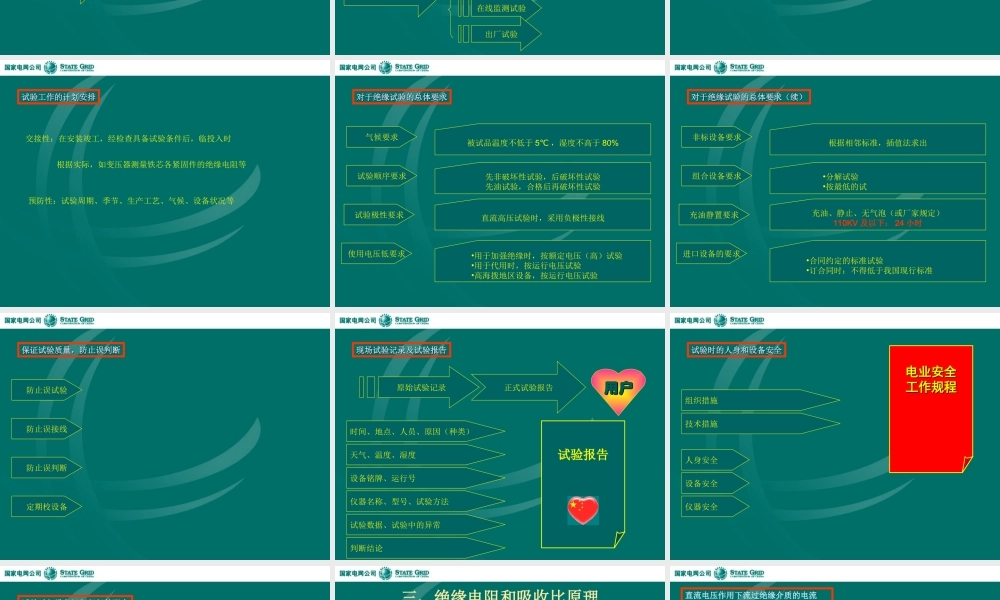

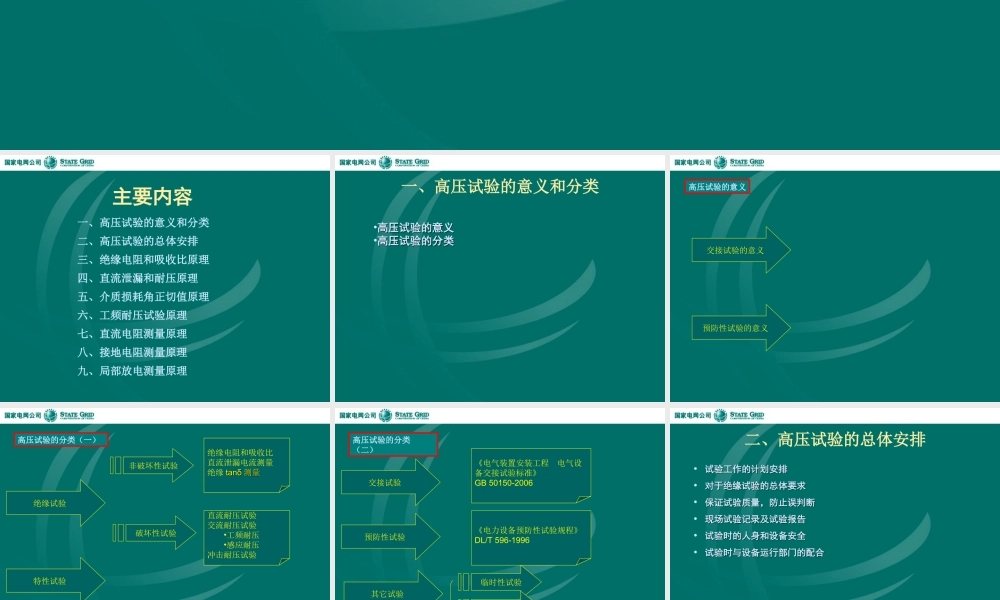

高压试验基本知识高压试验基本知识 一、高压试验的意义和分类一、高压试验的意义和分类 二、高压试验的总体安排二、高压试验的总体安排 三、绝缘电阻和吸收比原理三、绝缘电阻和吸收比原理 四、直流泄漏和耐压原理四、直流泄漏和耐压原理 五、介质损耗角正切值原理五、介质损耗角正切值原理 六、工频耐压试验原理六、工频耐压试验原理 七、直流电阻测量原理七、直流电阻测量原理 八、接地电阻测量原理八、接地电阻测量原理 九、局部放电测量原理九、局部放电测量原理 主要内容主要内容 一、高压试验的意义和分类一、高压试验的意义和分类 高压试验的意义高压试验的意义 高压试验的分类高压试验的分类 高压试验的意义高压试验的意义 交接试验的意义 预防性试验的意义 高压试验的分类（一）高压试验的分类（一）绝缘试验 特性试验 非破坏性试验 破坏性试验 绝缘电阻和吸收比 直流泄漏电流测量 绝缘tan测量 直流耐压试验 交流耐压试验 工频耐压 感应耐压 冲击耐压试验 高压试验的分类（二）高压试验的分类（二）交接试验 预防性试验 电气装置安装工程 电气设 备交接试验标准 GB 50150-2006 电力设备预防性试验规程 DL/T 596-1996 其它试验 临时性试验 在线监测试验 出厂试验 二、高压试验的总体安排二、高压试验的总体安排 试验工作的计划安排试验工作的计划安排 对于绝缘试验的总体要求对于绝缘试验的总体要求 保证试验质量，防止误判断保证试验质量，防止误判断 现场试验记录及试验报告现场试验记录及试验报告 试验时的人身和设备安全试验时的人身和设备安全 试验时与设备运行部门的配合试验时与设备运行部门的配合 试验工作的计划安排试验工作的计划安排 交接性：在安装竣工，经检查具备试验条件后，临投入时 根据实际，如变压器测量铁芯各紧固件的绝缘电阻等 预防性：试验周期、季节、生产工艺、气候、设备状况等 对于绝缘试验的总体要求对于绝缘试验的总体要求 气候要求 被试品温度不低于5，湿度不高于80%试验顺序要求 试验极性要求 先非破坏性试验，后破坏性试验 先油试验，合格后再破坏性试验 使用电压低要求 直流高压试验时，采用负极性接线 用于加强绝缘时，按额定电压（高）试验 用于代用时，按运行电压试验 高海拨地区设备，按运行电压试验 对于绝缘试验的总体要求（续）对于绝缘试验的总体要求（续）非标设备要求 根据相邻标准，插值法求出 组合设备要求 充油静置要求 分解试验 按最低的试 进口设备的要求 充油、静止、无气泡（或厂家规定）110KV及以下：及以下：24小时小时 合同约定的标准试验 订合同时：不得低于我国现行标准 保证试验质量，防止误判断保证试验质量，防止误判断 防止误试验 防止误接线 防止误判断 定期校设备 现场试验记录及试验报告现场试验记录及试验报告 时间、地点、人员、原因（种类）天气、温度、湿度 设备铭牌、运行号 试验数据、试验中的异常 原始试验记录 正式试验报告 用户 仪器名称、型号、试验方法 判断结论 试验报告试验报告 试验时的人身和设备安全试验时的人身和设备安全 组织措施 技术措施 人身安全 仪器安全 设备安全 电业安全电业安全 工作规程工作规程 试验时与设备运行部门的配合试验时与设备运行部门的配合 试验原因 试验项目 试验时间 试验试验 人员人员 运行人员运行人员 试验过程 试验准备 处理问题 试验收尾 三、绝缘电阻和吸收比原理三、绝缘电阻和吸收比原理 直流电压作用下流过绝缘介质的电流直流电压作用下流过绝缘介质的电流 绝缘电阻绝缘电阻 吸收比吸收比 极化指数极化指数 用于测量：用于测量：是否受潮、脏污等是否受潮、脏污等 绝缘缺陷绝缘缺陷 直流电压作用下流过绝缘介质的电流直流电压作用下流过绝缘介质的电流 吸收电流 i2 电容充电电流 i1 泄漏电流 i3 与电容量与外施电压有关 与绝缘介质的性质、不均匀程度、构成情况有关 与绝缘内部是否受潮、表面是否清洁等情况有关 绝缘电阻绝缘电阻 绝缘电阻：是电气设备绝缘层在直流电压作用下呈现的电阻绝缘电阻：是电气设备绝缘层在直流电压作用下呈现的电阻 当充电电流当充电电流i1i1和吸收电流和吸收电流i2i2都衰减近都衰减近0的绝缘电阻的绝缘电阻 M M 1 1M=1000000 单位 绝缘电阻表绝缘电阻表 绝缘测试仪绝缘测试仪 方法 灵敏地反映绝缘状况灵敏地反映绝缘状况 发现整体性绝缘受潮发现整体性绝缘受潮 过热老化或击穿短路过热老化或击穿短路 意义 吸收比吸收比 吸收比：吸收比：60S的绝缘电阻值与的绝缘电阻值与15S绝缘电阻之比绝缘电阻之比 SSRRK156037.160082015601MMRRKSS07.130032015602MMRRKSS设备设备1 好于好于 设备设备2 吸收比吸收比 min1min10RRK 极化指数：极化指数：10分钟的绝缘电阻值与分钟的绝缘电阻值与1分钟绝缘电阻之比分钟绝缘电阻之比 大容量设备，1分钟没有吸收完 用于测量高电压、大电流；用于测量高电压、大电流；测量绝缘曲线达到稳定值需要特别长时间的电气设备测量绝缘曲线达到稳定值需要特别长时间的电气设备 四、直流泄漏和耐压原理四、直流泄漏和耐压原理 试验方法和特点试验方法和特点 对直流试验电压的要求对直流试验电压的要求 试验结果的判断试验结果的判断 试验方法和特点试验方法和特点 加高压 特点 试验电压高：更容易发现缺陷 电压可调节：知道分散情况 试验电压稳定：数据更准确 仪器轻便：适合现场使用 没有办法：许多设备只能直流 测电流 对直流试验电压的要求对直流试验电压的要求 直流高压的产生 极性要求 波形要求 对直流极不均匀电场，同一被试品，正极加压负级接地的击穿电压，比负极加压正极接地时的击穿电压低很多 负极加负极加压压 正极接正极接地地 防止外绝缘闪络 发现绝缘受潮等缺陷 波纹系数不大于3%对容量要求 试验时所需电流一般不超过1mA%1002minmaxdUUUS试验结果的判断试验结果的判断 判定 试验规程试验规程 时间够 被试品无破坏性放电 微字表没有超过规程规定 数据稳定 泄漏和电压规程均有规定 五、介质损耗角五、介质损耗角tan正切值原理正切值原理 tantan测量的原理和意义测量的原理和意义 tantan测量方法测量方法 测量测量tantan时影响测试结果的因素和消除方法时影响测试结果的因素和消除方法 试验结果的判断及注意事项试验结果的判断及注意事项 tan测量的原理和意义测量的原理和意义 理想介质无损耗 除电容电流外的，电导电流和泄漏电流会有损耗，这二个电流产生的能量损耗-介质损耗。可用来表征交流电压作用下，绝缘介质内部有功的损耗程度-称介质损耗角。RCCURUIIXXCR1tantan22XCURUP可用介质损耗角的正切值：反映绝缘是否受潮劣化，或存在缺陷 原理原理 tan测量的原理和意义测量的原理和意义 可用介质损耗角的正切值：反映绝缘是否受潮劣化，或存在缺陷 意义意义 现场使用方便 测试方法简单 灵敏度高 试验电压低于运行电压，属非破坏性试验试验电压低于运行电压，属非破坏性试验 能够更灵敏地进行测量能够更灵敏地进行测量 tan测量多用测量多用于于35KV以上以上的变压器、互的变压器、互感器、多油断感器、多油断路器和变压器路器和变压器油油 仪器轻便仪器轻便 反映整体有功损耗电反映整体有功损耗电流与电容电流的关系流与电容电流的关系 缺陷不是整体的，局部缺陷不会太灵敏，可采用其它试验方法或分解试验 tan测量方法测量方法 正接线：用于被试品可整体与地隔离 反接线：用于被试品不可能与地隔离 调整T，升压至10KV 调整R3和C4，使G指0 44tanRC 令R4=3184，46444410102tanCCfRC4tanC得出被试品电容 34RRCCnX测量测量tan时影响测试结果的因素和消除方法时影响测试结果的因素和消除方法 温度湿度的影响 设备测量应在良好的天气 以10-40为宜 电场干扰的影响 被试物附近有带电物，有强电、磁场的影响 屏蔽、选相、倒相、移相、屏蔽、选相、倒相、移相、反干扰电源等方法反干扰电源等方法 试验结果的判断及注意事项试验结果的判断及注意事项 判定 试验规程试验规程 被试品容量大时，不能准确反映局部缺陷 规程规定 出厂数据 历年比对、注意 被试品温度对结果影响大 TanTan随温度随温度升高而升高升高而升高 试验电压对结果影响大 六、工频耐压试验原理六、工频耐压试验原理 耐压试验的目的耐压试验的目的 交流耐压试验的分类交流耐压试验的分类 工频耐压试验原理分析工频耐压试验原理分析 工频耐压试验时的“容升”现象工频耐压试验时的“容升”现象 工频耐压时试验电压的测量方法工频耐压时试验电压的测量方法 工频耐压试验操作方法和异常情况处理工频耐压试验操作方法和异常情况处理 被试设备 耐压试验的目的耐压试验的目的 考核设备是否具备规定的裕度 高很多 受不了受不了了！了！交流耐压试验的分类交流耐压试验的分类 工频耐压试验 设备主绝缘（对地或相间）不能测绕组层间、匝间绝缘 感应耐压试验 测绕组层间、匝间、段间绝缘 方法 在低压在低压绕组加绕组加电压电压，在高压在高压绕组产绕组产生感应生感应电动势电动势 mfNEU44.4防铁芯防铁芯 饱和饱和 频率：频率：f100HZ，不超，不超400HZ 设备：倍频发生器，三倍频发生器设备：倍频发生器，三倍频发生器 时间：时间：t=60100f（秒）（秒）工频耐压试验原理分析工频耐压试验原理分析 R1：不能大，有压降，取0.1-0.5/V R1-保护电阻 防止试品闪络或击穿后产生的过压和过流 G-球隙 作保护用称保护球隙；作测量用你测量球隙 R2：不能大，有压降，取1/V R2-限流电阻 防球隙放电烧球面；防电容和球间振荡 工频耐压试验时的“容升”现工频耐压试验时的“容升”现象象 容升 实际加的电压大于想加的电压 21KUU 交流电路末端电压规律 电感性负荷电流-电感电抗-压降 电感性负荷电流-电容电抗-升高 电容性负荷电流-电感电抗-升高（容升）电容性负荷电流-电容电抗-压降 工频耐压时影响“容升”的因素 试验电流越大，“容升”越大试验电流越大，“容升”越大 试验变压器一、二次漏磁越大，试验变压器一、二次漏磁越大，“容升”越大“容升”越大 试验变压器阻抗越大，“容升”越大 试验变压器额定变压比越大，“容升”越大 试验变压器的额定容量越小，“容升”越大 工频耐压时试验电压的测量方法工频耐压时试验电压的测量方法 低压测量 电容分压器或电阻分压器，配低压电压表电容分压器或电阻分压器，配低压电压表 高压互感器，配低压电压表高压互感器，配低压电压表 高压测量 静电电压表静电电压表 高压侧接测量球隙，比对校正低压侧电压表高压侧接测量球隙，比对校正低压侧电压表 通过试验变压器的专用测量绕组，配低压表通过试验变压器的专用测量绕组，配低压表 简便易行，准确度高简便易行，准确度高 工频耐压试验操作方法和异常情况处理工频耐压试验操作方法和异常情况处理 电压误差 不大于3%电压波形 峰值与有效值之比在20.07范围内 频率 45-65HZ 范围内 电源电能质量要求 交耐前，进行其它试验，合格后进行 有绕组的，应将二个端子短接，非试绕组接地 试验电压见标准，持续时间多为1min 试验注意事项 升压必从0始，到75%电压时均匀加压，每秒2%升压中时刻监视高压回路和试品，到时后均匀降压 试验中无破坏性放电，则通过 交耐后应重新测量绝缘电阻，与交耐前应无大差 升压中，出现异常，应停止，分析后再测 异常情况处理 被试物为有机材料，试验后应不普遍或局部发热 绝缘子或穿墙套管交耐时，可能外表面放电 试验中停电后，应重新试验，时间还是1min 电压表摆动电压表摆动 电流增大，电压不升电流增大，电压不升 被试物冒烟、焦臭、闪被试物冒烟、焦臭、闪络、放电、异响等络、放电、异响等 交耐时的谐振过电压 多半发生于高多半发生于高压开关设备和压开关设备和母线绝缘子等母线绝缘子等小电容设备时小电容设备时 七、直流电阻测量原理七、直流电阻测量原
