配电装置.ppt

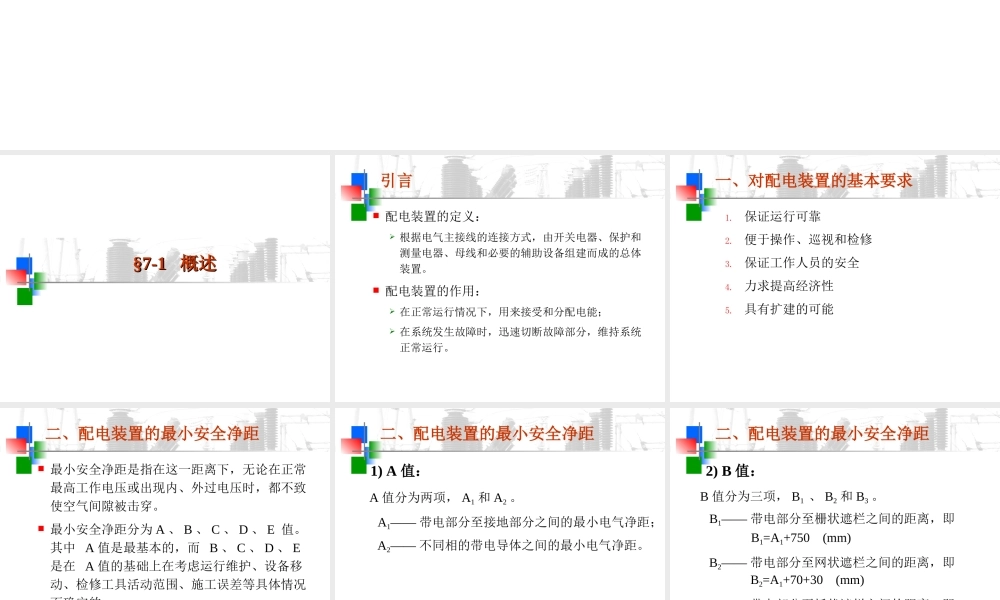

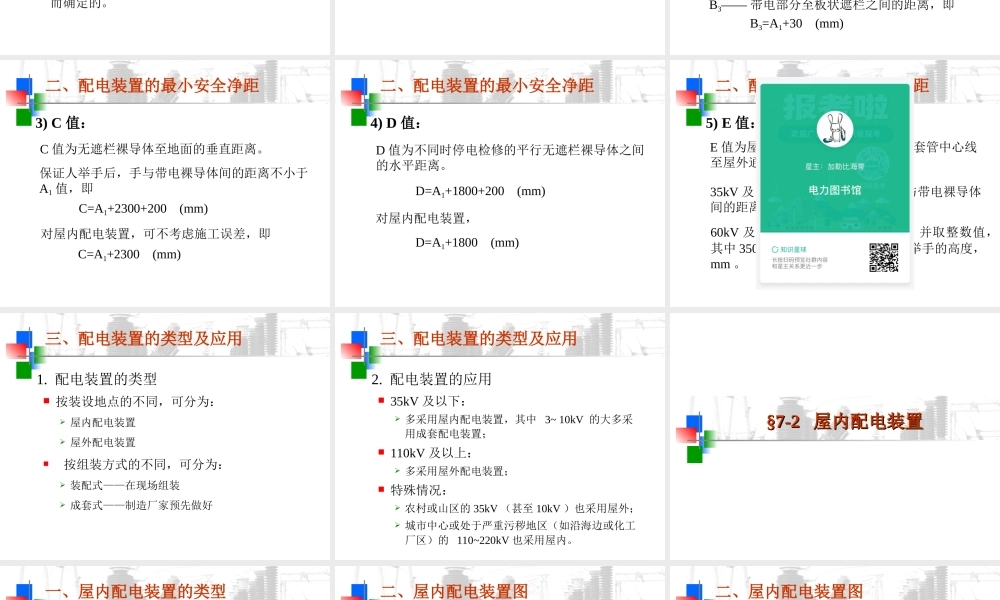

配电装置配电装置 7-1 概述概述 引言引言 配电装置的定义：根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组建而成的总体装置。配电装置的作用：在正常运行情况下，用来接受和分配电能；在系统发生故障时，迅速切断故障部分，维持系统正常运行。一、对配电装置的基本要求一、对配电装置的基本要求 1.保证运行可靠 2.便于操作、巡视和检修 3.保证工作人员的安全 4.力求提高经济性 5.具有扩建的可能 二、配电装置的最小安全净距二、配电装置的最小安全净距 最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不致使空气间隙被击穿。最小安全净距分为A、B、C、D、E 值。其中 A值是最基本的，而 B、C、D、E是在 A值的基础上在考虑运行维护、设备移动、检修工具活动范围、施工误差等具体情况而确定的。二、配电装置的最小安全净距二、配电装置的最小安全净距 1)A值：值：A值分为两项，A1和A2。A1带电部分至接地部分之间的最小电气净距；A2不同相的带电导体之间的最小电气净距。二、配电装置的最小安全净距二、配电装置的最小安全净距 2)B值：值：B值分为三项，B1、B2和B3。B1带电部分至栅状遮栏之间的距离，即 B2带电部分至网状遮栏之间的距离，即 B3带电部分至板状遮栏之间的距离，即 B1=A1+750 (mm)B2=A1+70+30 (mm)B3=A1+30 (mm)二、配电装置的最小安全净距二、配电装置的最小安全净距 3)C值：值：C值为无遮栏裸导体至地面的垂直距离。C=A1+2300+200 (mm)保证人举手后，手与带电裸导体间的距离不小于A1值，即 C=A1+2300 (mm)对屋内配电装置，可不考虑施工误差，即 二、配电装置的最小安全净距二、配电装置的最小安全净距 4)D值：值：D值为不同时停电检修的平行无遮栏裸导体之间的水平距离。D=A1+1800+200 (mm)D=A1+1800 (mm)对屋内配电装置，二、配电装置的最小安全净距二、配电装置的最小安全净距 5)E值：值：E值为屋内配电装置通向屋外的出线套管中心线至屋外通道路面的距离。35kV及以下，取 E=4000mm；手与带电裸导体间的距离不小于A1值，即 60kV及以上，取E=A1+3500(mm)，并取整数值，其中3500为人站在载重汽车车厢中举手的高度，mm。三、配电装置的类型及应用三、配电装置的类型及应用 按装设地点的不同，可分为：屋内配电装置 屋外配电装置 按组装方式的不同，可分为：装配式在现场组装 成套式制造厂家预先做好 1.配电装置的类型 三、配电装置的类型及应用三、配电装置的类型及应用 35kV及以下：多采用屋内配电装置，其中 3 10kV 的大多采用成套配电装置；110kV及以上：多采用屋外配电装置；特殊情况：农村或山区的35kV（甚至10kV）也采用屋外；城市中心或处于严重污秽地区（如沿海边或化工厂区）的 110220kV也采用屋内。2.配电装置的应用 7-2 屋内配电装置屋内配电装置 一、屋内配电装置的类型一、屋内配电装置的类型 三层式：布置：将所有电器依其轻重分别布置在各层中。优点：安全、可靠性高，占地面积少；缺点：结构复杂，施工时间长，造价高，不方便。二层式：布置：将重设备放在第一层、轻设备放在第二层。优点：造价较低，运行维护和检修较方便；缺点：占地面积有所增加。单层式：布置：所有电器均布置在一层。特点：占地面积较大，通常采用成套开关柜。二、屋内配电装置图二、屋内配电装置图 配置图配置图 平面图平面图 断面图断面图 二、屋内配电装置图二、屋内配电装置图 配置图配置图 一种示意图，用来表示进线、出线、断路器、互感器、避雷器等合理分配于各层、各间隔中的情况；不要求按比例尺寸绘出；也称布置图。二、屋内配电装置图二、屋内配电装置图 平面图平面图 按比例画出房屋及其间隔、通道和出口等处的平面布置轮廓。二、屋内配电装置图二、屋内配电装置图 断面图断面图 用来表明所取断面的间隔中各种设备的具体空间位置、安装和相互连接的结构图。要求按比例绘制。二、屋内配电装置图二、屋内配电装置图 断面图断面图 7-3 屋外配电装置屋外配电装置 一、屋外配电装置的类型一、屋外配电装置的类型 中型：布置：所有电气设备均布置在同一水平面内，并装在一定高度的基础上。优点：施工和维护方便，造价较省，运行经验丰富；缺点：占地面积过大。半高型：布置：母线与电气设备重叠，但母线之间不重叠。优点：占地面积比普通中型减少30%；缺点：造价有所增加。高型：布置：母线与母线重叠布置。优点：占地面积比普通中型节省50%左右；缺点：耗用钢材较多，造价较高，操作和维护不便。一、屋外配电装置的类型一、屋外配电装置的类型 低型低型 中型中型 半高型半高型 高型高型 母线与电气设备重叠？是 否 一定高度？是 否 母线重叠？是 否 低型或中型低型或中型 高型或半高型高型或半高型 二、屋外配电装置布置实例二、屋外配电装置布置实例 1.普通中型配电装置普通中型配电装置 2.分相中型配电装置分相中型配电装置 3.高型配电装置高型配电装置 4.半高型配电装置半高型配电装置 1.普普通通中中型型配配电电装装置置 二、屋外配电装置布置实例二、屋外配电装置布置实例 二、屋外配电装置布置实例二、屋外配电装置布置实例 2.分相中型配电装置分相中型配电装置 二、屋外配电装置布置实例二、屋外配电装置布置实例 2.分相中型配电装置分相中型配电装置 二、屋外配电装置布置实例二、屋外配电装置布置实例 2.分相中型配电装置分相中型配电装置 二、屋外配电装置布置实例二、屋外配电装置布置实例 2.分相中型配电装置分相中型配电装置 二、屋外配电装置布置实例二、屋外配电装置布置实例 3.高高型配电装置型配电装置 二、屋外配电装置布置实例二、屋外配电装置布置实例 4.半高型配电装置半高型配电装置 7-4 成套配电装置成套配电装置 一、概述一、概述 概念：按照电气主接线的标准配置或用户的具体要求，将同一功能回路的开关电器、测量仪表、保护电器和辅助设备都组装在全封闭或半封闭的金属壳（柜）体内，形成标准模块，由制造厂按主接线成套供应，各模块在现场装配而成的配电装置。分类：低压配电屏（或开关柜）高压开关柜（分为手车式和固定式）SF6全封闭组合电器 二、低压配电屏二、低压配电屏 三、高压开关柜三、高压开关柜 1.手车式高压开关柜手车式高压开关柜 手车室 继电器仪表室 母线室 出线室 小母线室 三、高压开关柜三、高压开关柜 2.固定式高压开关柜固定式高压开关柜 断路器室 母线室 电缆室 仪表室 四、气体全封闭组合电器（四、气体全封闭组合电器（GIS）英文全称：Gas Insulted Switchgear 由断路器、隔离开关、快速或慢速接地开关、电流互感器、电压互感器、避雷器、母线和出线套管等元件，按电气主接线的要求依次连接，组合成一个整体，并且全部封闭于接地的金属外壳中，壳体内充一定压力的SF6气体，作为绝缘和灭弧介质。目前，通称为SF6全封闭组合电器。四、气体全封闭组合电器（四、气体全封闭组合电器（GIS）7-5 发电机引出线装置发电机引出线装置 发电机引出线装置是指发电机引出线端子至发电机电压屋内配电装置进线穿墙套管，或至发电机单元制连接的主变压器低压侧套管和厂用分支套管之间所连接的电气设备和导体。一、发电机出线小室一、发电机出线小室 直接与发电机电压配电装置连接的发电机出线小室：没有厂用分支回路和发电机回路的断路器等设备，出线小室内的设备比较少，布置比较简单。采用此接线方式的发电机容量一般不超过60MW。中小容量发电机与变压器组成发电机变压器单元接线的发电机出线小室：除了布置发电机主回路的设备外，一般还有厂用分支回路设备，设备比较多。二、组合导线及母线桥二、组合导线及母线桥 1.组合导线组合导线 2.母线桥母线桥 三、封闭母线三、封闭母线 QFS-300-2型双水内冷汽轮发电机引出线装置 7-6 发电机和变电所的平面布置发电机和变电所的平面布置 一、发电厂电气设施的平面布置一、发电厂电气设施的平面布置 1.火火力力发发电电厂厂 一、发电厂电气设施的平面布置一、发电厂电气设施的平面布置 2.水力发电厂水力发电厂 二、变电站电气设施的平面布置二、变电站电气设施的平面布置
