国家电网 变电运行新进职工 闸刀知识讲解.ppt

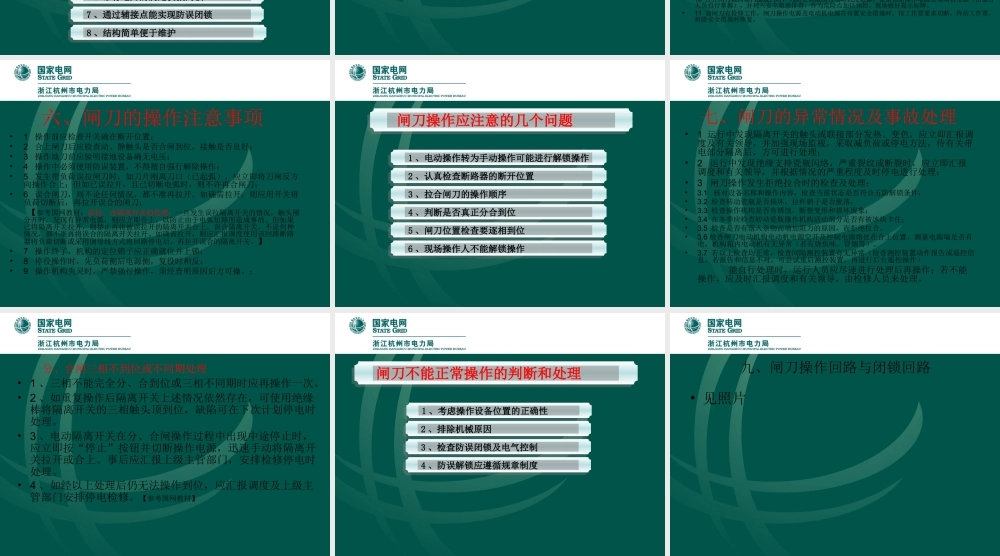

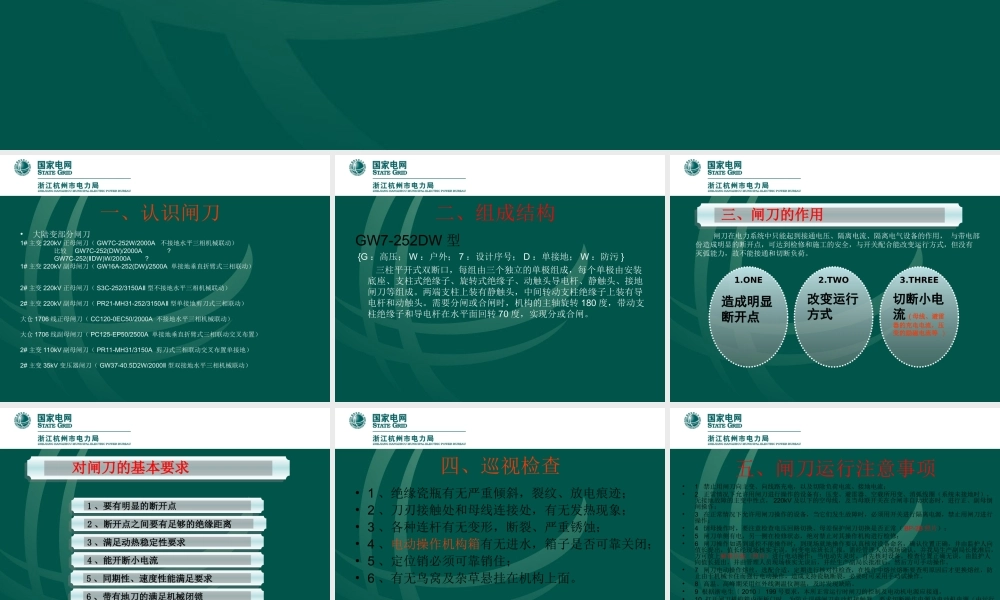

闸闸 刀刀 一、认识闸刀 大陆变部分闸刀 1#主变220kV正母闸刀（GW7C-252W/2000A 不接地水平三相机械联动）比较 GW7C-252(DW)/2000A?GW7C-252(DW)W/2000A?1#主变220kV副母闸刀（GW16A-252(DW)/2500A 单接地垂直折臂式三相联动）2#主变220kV正母闸刀（S3C-252/3150A型不接地水平三相机械联动）2#主变220kV副母闸刀（PR21-MH31-252/3150A型单接地剪刀式三相联动）大仓1706线正母闸刀（CC120-0EC50/2000A 不接地水平三相机械联动）大仓1706线副母闸刀（PC125-EP50/2500A 单接地垂直折臂式三相联动交叉布置）2#主变110kV副母闸刀（PR11-MH31/3150A 剪刀式三相联动交叉布置单接地）2#主变35kV变压器闸刀（GW37-40.5D2W/2000型双接地水平三相机械联动）二、组成结构 GW7-252DW型 G：高压；W：户外；7：设计序号；D：单接地；W：防污 三柱平开式双断口，每组由三个独立的单极组成，每个单极由安装底座、支柱式绝缘子、旋转式绝缘子、动触头导电杆、静触头、接地闸刀等组成。两端支柱上装有静触头，中间转动支柱绝缘子上装有导电杆和动触头。需要分闸或合闸时，机构的主轴旋转180度，带动支柱绝缘子和导电杆在水平面回转70度，实现分或合闸。三、闸刀的作用三、闸刀的作用 1.ONE 造成明显造成明显断开点断开点 2.TWO 改变运行改变运行方式方式 3.THREE 切断小电切断小电流流(母线、避雷母线、避雷器的充电电流，压器的充电电流，压变的励磁电流等变的励磁电流等)闸刀在电力系统中只能起到接通电压、隔离电流、隔离电气设备的作用，与带电部 份造成明显的断开点，可达到检修和施工的安全，与开关配合能改变运行方式，但没有 灭弧能力，故不能接通和切断负荷。对闸刀的基本要求对闸刀的基本要求 1 1、要有明显的断开点、要有明显的断开点 2 2、断开点之间要有足够的绝缘距离、断开点之间要有足够的绝缘距离 3 3、满足动热稳定性要求、满足动热稳定性要求 4 4、能开断小电流、能开断小电流 5 5、同期性、速度性能满足要求、同期性、速度性能满足要求 6 6、带有地刀的满足机械闭锁、带有地刀的满足机械闭锁 7 7、通过辅接点能实现防误闭锁、通过辅接点能实现防误闭锁 8 8、结构简单便于维护、结构简单便于维护 四、巡视检查 1、绝缘瓷瓶有无严重倾斜，裂纹、放电痕迹；2、刀刃接触处和母线连接处，有无发热现象；3、各种连杆有无变形，断裂、严重锈蚀；4、电动操作机构箱有无进水，箱子是否可靠关闭；5、定位销必须可靠销住；6、有无鸟窝及杂草悬挂在机构上面。五、闸刀运行注意事项 1 禁止用闸刀向主变、向线路充电，以及切除负荷电流、接地电流；2 正常情况下允许用闸刀进行操作的设备有：压变、避雷器、空载所用变、消弧线圈（系统未接地时），无接地故障的主变中性点，220kV及以下的空母线，及当母联开关在合闸非自动状态时，进行正、副母倒闸操作；3 在正常情况下允许用闸刀操作的设备，当它们发生故障时，必须用开关进行隔离电源，禁止用闸刀进行操作；4 倒母操作时，要注意检查电压回路切换、母差保护闸刀切换是否正常（BP-2B照片）；5 闸刀单侧有电，另一侧在检修状态，绝对禁止对其操作机构进行检修；6 闸刀操作如遇到遥控不能操作时，到现场就地操作要认真核对设备命名，确认位置正确，并由监护人向值长提出，值长经现场核实无误，向变电站班长汇报，需经管理人员现场确认，并我局生产副局长批准后，方可放上解锁压板（照片）进行电动操作；当电动失灵时，首先核对设备，检查位置正确无误，由监护人向值长提出，并由管理人员现场核实无误后，并经生产副局长批准后，然后方可手动操作。7 闸刀电动操作熔丝，选配合适，定期进行核对性检查，在操作中熔丝熔断要查明原因后才更换熔丝，防止由于机械卡住而强行电动操作，造成支持瓷瓶断裂，必要时可采用手动试操作。8 高温、高峰期采用红外线测温仪测温，及时发现缺陷。9 根据浙电生2010199号要求，本所正常运行时闸刀的控制及电动机电源应接通。10 打开闸刀机构箱内面板门时，为防止误碰闸刀电动机接触器。要求切断操作电源及电动机电源（由运行人员自行掌握），并列入安全隐患排查，作为危险点加以预控，现场做好提示标牌。11 如闸刀有检修工作，闸刀操作电源及电动机电源在布置安全措施时，按工作票要求切断，终结工作票，拆除安全措施时恢复。六、闸刀的操作注意事项 1 操作前应检查开关确在断开位置；2 合上闸刀后应检查动、静触头是否合闸到位，接触是否良好；3 操作地刀前应验明接地设备确无电压；4 操作中必须使用防误装置，不得擅自强行解除操作；5 发生带负荷误拉闸刀时，如刀片刚离刀口（已起弧），应立即将刀闸反方向操作合上；但如已误拉开，且已切断电弧时，则不许再合闸刀；6 误合闸刀，则不论任何情况，都不准再拉开。如确需拉开，则应用开关将负荷切断后，再拉开误合的闸刀；【参考国网教材：误拉、合隔离开关的处理：一旦发生误拉隔离开关的情况，触头刚分开时，发现有异常电弧，则应立即合上，以防止由于电弧短路而造成事故。但如果已将隔离开关拉开，则禁止再将被误拉开的隔离开关合上。误合隔离开关，不论何种情况，都不准再将误合的隔离开关拉开。如确需拉开，则应汇报调度使用该回路断路器将负荷切断或采用倒母线方式将回路停电后，再拉开误合的隔离开关。】7 操作终了，机构的定位销子应正确就位并上锁；8 停役操作时，先负荷侧后电源侧，复役时相反；9 操作机构失灵时，严禁强行操作，须经查明原因后方可操。；闸刀操作应注意的几个问题闸刀操作应注意的几个问题 1 1、电动操作转为手动操作可能进行解锁操作、电动操作转为手动操作可能进行解锁操作 2 2、认真检查断路器的断开位置、认真检查断路器的断开位置 3 3、拉合闸刀的操作顺序、拉合闸刀的操作顺序 4 4、判断是否真正分合到位、判断是否真正分合到位 5 5、闸刀位置检查要逐相到位、闸刀位置检查要逐相到位 6 6、现场操作人不能解锁操作、现场操作人不能解锁操作 七、闸刀的异常情况及事故处理 1 运行中发现隔离开关的触头或联接部分发热、变色，应立即汇报调度及有关领导，并加强现场监视，采取减负荷或停电方法，待有关带电部分隔离后，方可进行处理；2 运行中发现绝缘支持瓷瓶闪络，严重裂纹或断裂时，应立即汇报调度和有关领导，并根据情况的严重程度及时停电进行处理；3 闸刀操作发生拒绝拉合时的检查及处理：3.1 核对设备名称和操作内容，检查当前状态是否符合五防解锁条件；3.2 检查转动瓷瓶是否损坏，拉杆销子是否脱落；3.3 检查操作机构是否有锈蚀，断裂变形和损坏现象；3.4 在冬季应检查转动瓷瓶操作机构活动部分是否有被冰块卡住；3.5 检查是否有落入杂物而增加阻力的原因，而拒绝拉合。3.6检查闸刀电动机构电动机电源空开及控制电源熔丝在合上位置，测量电源端是否有电，机构箱内电动机有无异常（若有烧焦味，冒烟等）。3.7 若以上检查均正常，检查间隔测控装置有无异常（检查测控装置动作报告或遥控信息，若报告和信息不对，可尝试重启测控装置，再进行后台遥控操作）能自行处理时，运行人员应尽速进行处理后再操作；若不能操作，应及时汇报调度和有关领导，由检修人员来处理。分、合闸三相不到位或不同期处理 1、三相不能完全分、合到位或三相不同期时应再操作一次。2、如重复操作后隔离开关上述情况依然存在，可使用绝缘棒将隔离开关的三相触头顶到位，缺陷可在下次计划停电时处理。3、电动隔离开关在分、合闸操作过程中出现中途停止时，应立即按“停止”按钮并切断操作电源，迅速手动将隔离开关拉开或合上。事后应汇报上级主管部门，安排检修停电时处理。4、如经以上处理后仍无法操作到位，应汇报调度及上级主管部门安排停电检修。【参考国网教材】闸刀不能正常操作的判断和处理闸刀不能正常操作的判断和处理 1 1、考虑操作设备位置的正确性、考虑操作设备位置的正确性 2 2、排除机械原因、排除机械原因 3 3、检查防误闭锁及电气控制、检查防误闭锁及电气控制 4 4、防误解锁应遵循规章制度、防误解锁应遵循规章制度 九、闸刀操作回路与闭锁回路 见照片
