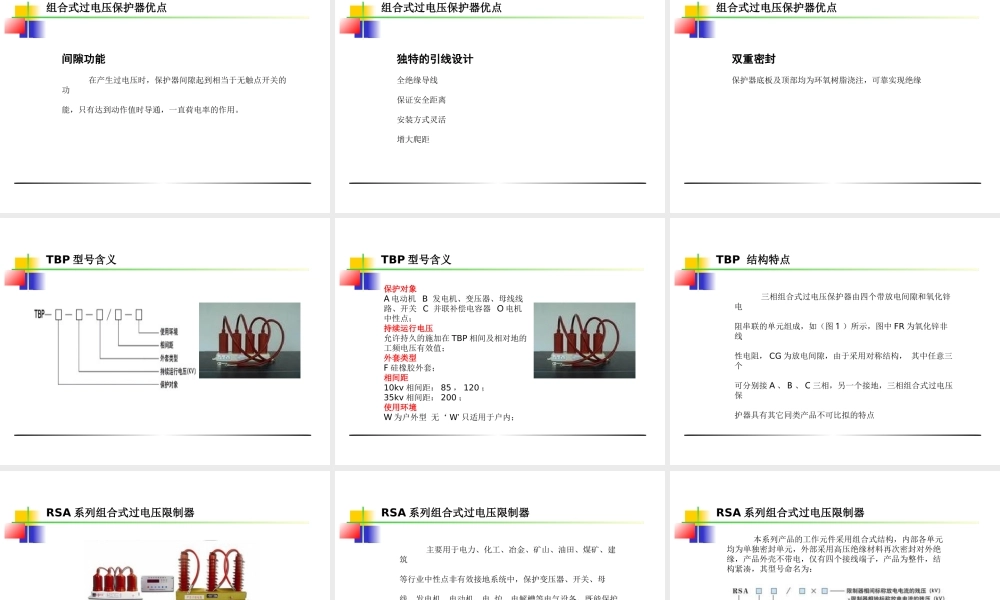

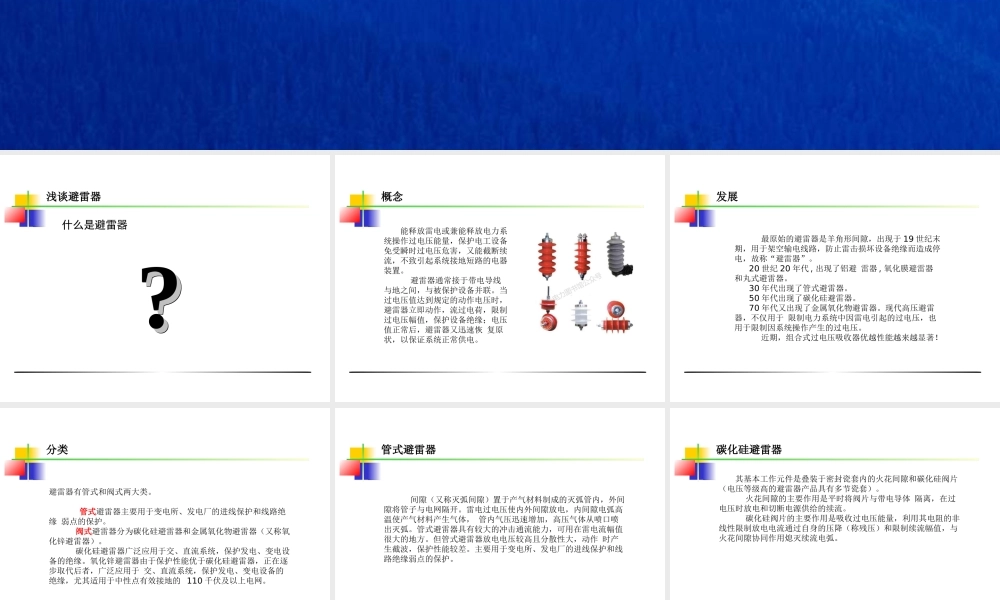

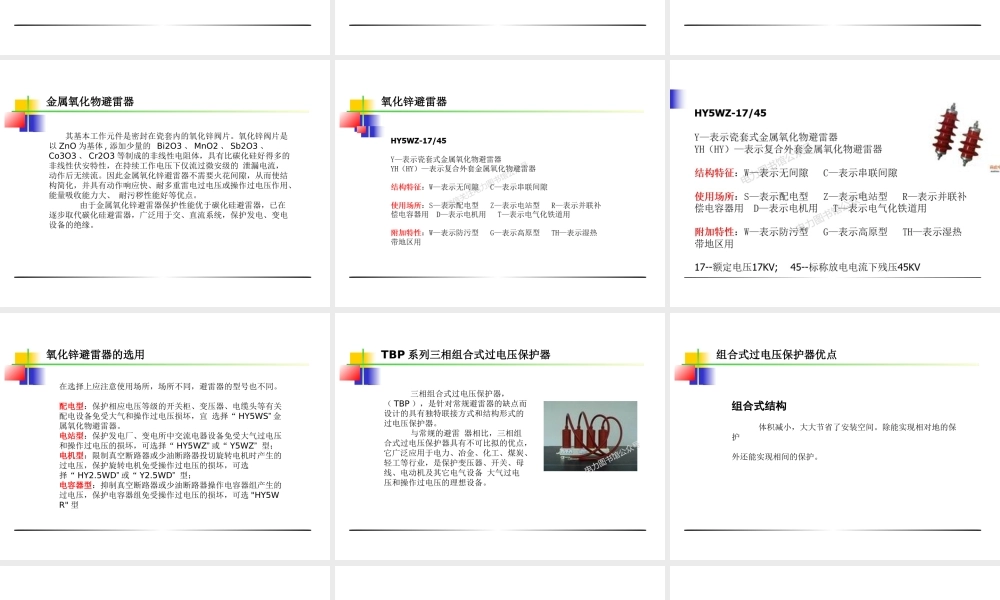

理理 论论 基基 础础 培培 训训 浅谈避雷器浅谈避雷器 浅谈避雷器浅谈避雷器?什么是避雷器 概念概念 能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。避雷器通常接于带电导线 与地之间，与被保护设备并联。当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢 复原状，以保证系统正常供电。最原始的避雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“避雷器”。20世纪20年代,出现了铝避 雷器,氧化膜避雷器和丸式避雷器。30年代出现了管式避雷器。50年代出现了碳化硅避雷器。70年代又出现了金属氧化物避雷器。现代高压避雷器，不仅用于 限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。近期，组合式过电压吸收器优越性能越来越显著！发展发展 避雷器有管式和阀式两大类。管式管式避雷器主要用于变电所、发电厂的进线保护和线路绝缘 弱点的保护。阀式阀式避雷器分为碳化硅避雷器和金属氧化物避雷器（又称氧化锌避雷器）。碳化硅避雷器广泛应用于交、直流系统，保护发电、变电设备的绝缘。氧化锌避雷器由于保护性能优于碳化硅避雷器，正在逐步取代后者，广泛应用于 交、直流系统，保护发电、变电设备的绝缘，尤其适用于中性点有效接地的 110千伏及以上电网。分类分类 管式避雷器管式避雷器 间隙（又称灭弧间隙）置于产气材料制成的灭弧管内，外间隙将管子与电网隔开。雷电过电压使内外间隙放电，内间隙电弧高温使产气材料产生气体，管内气压迅速增加，高压气体从喷口喷出灭弧。管式避雷器具有较大的冲击通流能力，可用在雷电流幅值很大的地方。但管式避雷器放电电压较高且分散性大，动作 时产生截波，保护性能较差。主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。碳化硅避雷器碳化硅避雷器 其基本工作元件是叠装于密封瓷套内的火花间隙和碳化硅阀片（电压等级高的避雷器产品具有多节瓷套）。火花间隙的主要作用是平时将阀片与带电导体 隔离，在过电压时放电和切断电源供给的续流。碳化硅阀片的主要作用是吸收过电压能量，利用其电阻的非线性限制放电电流通过自身的压降（称残压）和限制续流幅值，与火花间隙协同作用熄灭续流电弧。金属氧化物避雷器金属氧化物避雷器 其基本工作元件是密封在瓷套内的氧化锌阀片。氧化锌阀片是以ZnO为基体,添加少量的 Bi2O3、MnO2、Sb2O3、Co3O3、Cr2O3等制成的非线性电阻体，具有比碳化硅好得多的非线性伏安特性，在持续工作电压下仅流过微安级的 泄漏电流，动作后无续流。因此金属氧化锌避雷器不需要火花间隙，从而使结构简化，并具有动作响应快、耐多重雷电过电压或操作过电压作用、能量吸收能力大、耐污秽性能好等优点。由于金属氧化锌避雷器保护性能优于碳化硅避雷器，已在逐步取代碳化硅避雷器，广泛用于交、直流系统，保护发电、变电设备的绝缘。氧化锌避雷器氧化锌避雷器 氧化锌避雷器氧化锌避雷器 氧化锌避雷器的选用氧化锌避雷器的选用 在选择上应注意使用场所，场所不同，避雷器的型号也不同。配电型配电型：保护相应电压等级的开关柜、变压器、电缆头等有关配电设备免受大气和操作过电压损坏，宜 选择“HY5WS”金属氧化物避雷器。电站型电站型：保护发电厂、变电所中交流电器设备免受大气过电压和操作过电压的损坏，可选择“HY5WZ”或“Y5WZ”型；电机型电机型：限制真空断路器或少油断路器投切旋转电机时产生的过电压，保护旋转电机免受操作过电压的损坏，可选择“HY2.5WD”或“Y2.5WD”型；电容器型电容器型：抑制真空断路器或少油断路器操作电容器组产生的过电压，保护电容器组免受操作过电压的损坏，可选HY5WR型 TBP系列三相组合式过电压保护器系列三相组合式过电压保护器 三相组合式过电压保护器，（TBP），是针对常规避雷器的缺点而设计的具有独特联接方式和结构形式的过电压保护器。与常规的避雷 器相比，三相组合式过电压保护器具有不可比拟的优点，它广泛应用于电力、冶金、化工、煤炭、轻工等行业，是保护变压器、开关、母线、电动机及其它电气设备 大气过电压和操作过电压的理想设备。组合式过电压保护器优点组合式过电压保护器优点 组合式结构组合式结构 体积减小，大大节省了安装空间。除能实现相对地的保护 外还能实现相间的保护。组合式过电压保护器优点组合式过电压保护器优点 间隙功能间隙功能 在产生过电压时，保护器间隙起到相当于无触点开关的功 能，只有达到动作值时导通，一直荷电率的作用。组合式过电压保护器优点组合式过电压保护器优点 独特的引线设计独特的引线设计 全绝缘导线 保证安全距离 安装方式灵活 增大爬距 组合式过电压保护器优点组合式过电压保护器优点 双重密封双重密封 保护器底板及顶部均为环氧树脂浇注，可靠实现绝缘 TBP型号含义型号含义 TBP型号含义型号含义 保护对象保护对象 A电动机 B 发电机、变压器、母线线路、开关 C 并联补偿电容器 O电机中性点；持续运行电压持续运行电压 允许持久的施加在TBP相间及相对地的工频电压有效值；外套类型外套类型 F硅橡胶外套；相间距相间距 10kv相间距：85，120；35kv相间距：200；使用环境使用环境 W为户外型 无W只适用于户内；TBP 结构特点结构特点 三相组合式过电压保护器由四个带放电间隙和氧化锌电 阻串联的单元组成，如（图1）所示，图中FR为氧化锌非线 性电阻，CG为放电间隙，由于采用对称结构，其中任意三个 可分别接A、B、C三相，另一个接地，三相组合式过电压保 护器具有其它同类产品不可比拟的特点 RSA系列组合式过电压限制器系列组合式过电压限制器 RSA系列组合式过电压限制器系列组合式过电压限制器 主要用于电力、化工、冶金、矿山、油田、煤矿、建筑 等行业中性点非有效接地系统中，保护变压器、开关、母 线、发电机、电动机、电 炉、电解槽等电气设备，既能保护 相地绝缘，又能保护相间绝缘，对大气过电压及各种真空开 关引起的操作过电压均能起到限制作用。RSA系列组合式过电压限制器系列组合式过电压限制器 本系列产品的工作元件采用组合式结构，内部各单元均为单独密封单元，外部采用高压绝缘材料再次密封对外绝缘，产品外壳不带电，仅有四个接线端子，产品为整件，结构紧凑，其型号命名为：避雷器计数器避雷器计数器 避雷器维护工作避雷器维护工作 避雷器计时器抄录：避雷器计时器抄录：正常情况下每月进行一次；在雷雨天后进行一次；在带电测试及停电试验后进行一次，并注明为正常抄录、雷雨天后抄录、带电测试后抄录或停电试验后抄录；每次抄录均必须现场记录各表计实际数值，并将动作次数值和以前抄录的数据进行比较，检查数值是否有变化（特别是雷雨天及近区发生短路故障后），将泄露电流值和标准值及以前抄录数值进行比较，检查BL是否工作正常。BL动作次数及泄露电流抄录记录前应附上各表计泄露电流数值说明。泄露电流正常范围（绿区）0.1X1.3，注意范围（黄区）1.3X1.7，异常范围（红区）1.7X2。谢谢 谢谢
