国家电网 水轮机及引水机构知识培训课件.pdf

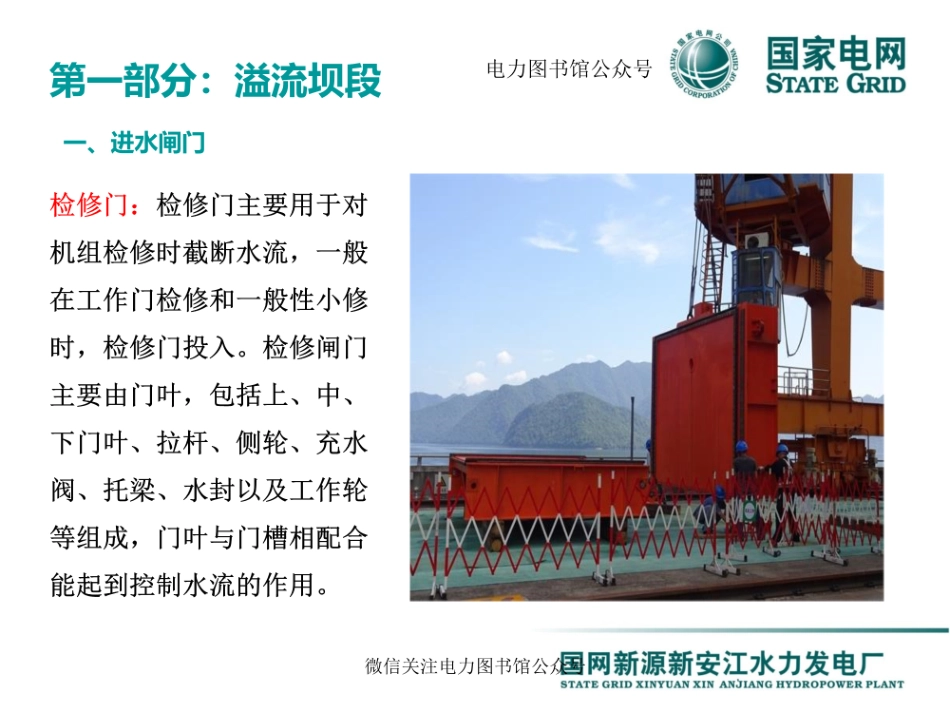

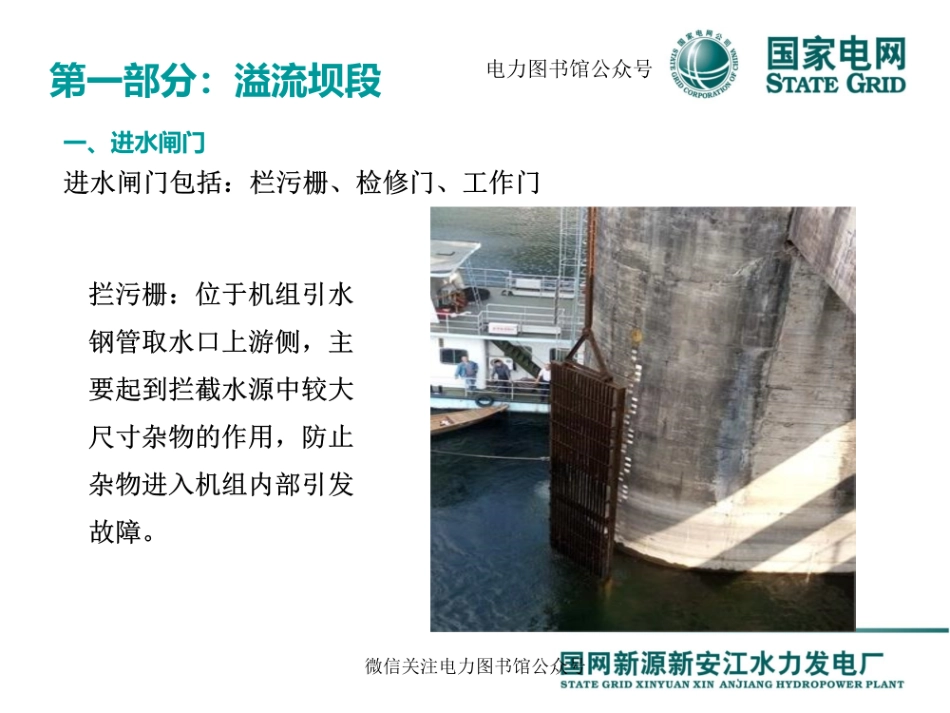

电力图书馆公众号国家电网STATE GRID水轮机及引水机构介绍微信关注电力图书馆公国网新源新安江水力发电厂STATE GRID XINYUAN XIN ANJIANG HYDROPOWER PLANT电力图书馆公众号国家电网第一部分：溢流坝段STATE GRID一、进水闸门进水闸门包括：栏污栅、检修门、工作门拦污栅：位于机组引水钢管取水口上游侧，主要起到拦截水源中较大尺寸杂物的作用，防止杂物进入机组内部引发故障。微信关注电力图书馆公国网新源新安江水力发电厂STATE GRID XINYUAN XIN ANJIANG HYDROPOWER PLANT电电力图书馆公众号国家电网第一部分：溢流坝段STATE GRID一、进水闸门检修门：检修门主要用于对机组检修时截断水流，一般在工作门检修和一般性小修时，检修门投入。检修闸门主要由门叶，包括上、中、下门叶、拉杆、侧轮、充水阀、托梁、水封以及工作轮等组成，门叶与门槽相配合能起到控制水流的作用。微信关注电力图书馆公国网新源新安江水力发电厂STATE GRID XINYUAN XIN ANJIANG HYDROPOWER PLANT电力图书馆公众号国家电网第一部分：溢流坝段CORPORSTATE GRID一、进水闸门工作闸门：新安江电厂进水口快速闸门（俗称工作门）及液压启闭机(俗称油压启闭机)连成一个整体，是我厂保证机组安全运行的一道保护门。当机组发生调速器失灵、接力器跑油失压、剪断销剪断等不可预计的事故，为防止事故进一步扩大，此时就需要下落工作门来截断机组钢管水流，来保证机组的安全。微信关注电力图书馆公国网新源新安江水力发电厂STATE GRID XINYUAN XIN ANJIANG HYDROPOWER PLANT第二部分：水轮发电机设备力图书馆公众号国家电网STATE GRID一、水轮机部分水轮机的分类水轮机是将水能转换成旋转机械能的一种水力原动机，是水电站中最重要的组成部分。根据水轮机转换水流能量方式的不同，水轮机可以分为两大类：反击式水轮机和冲击式水轮机。微信关注电力图书馆公国网新源新安江水力发电厂STATE GRID XINYUAN XIN ANJIANG HYDROPOWER PLANT
