安全工器具使用与维护.ppt

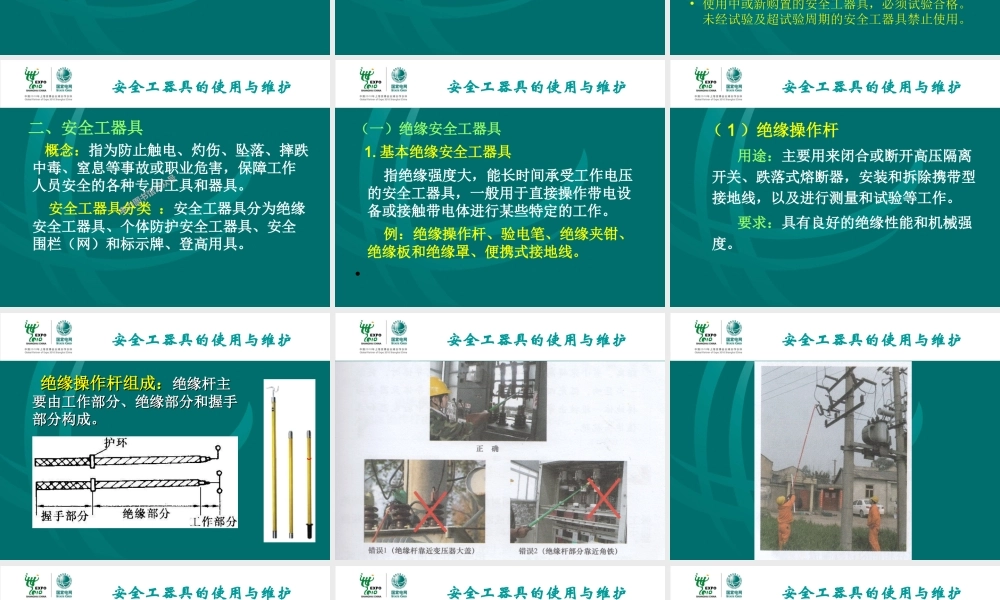

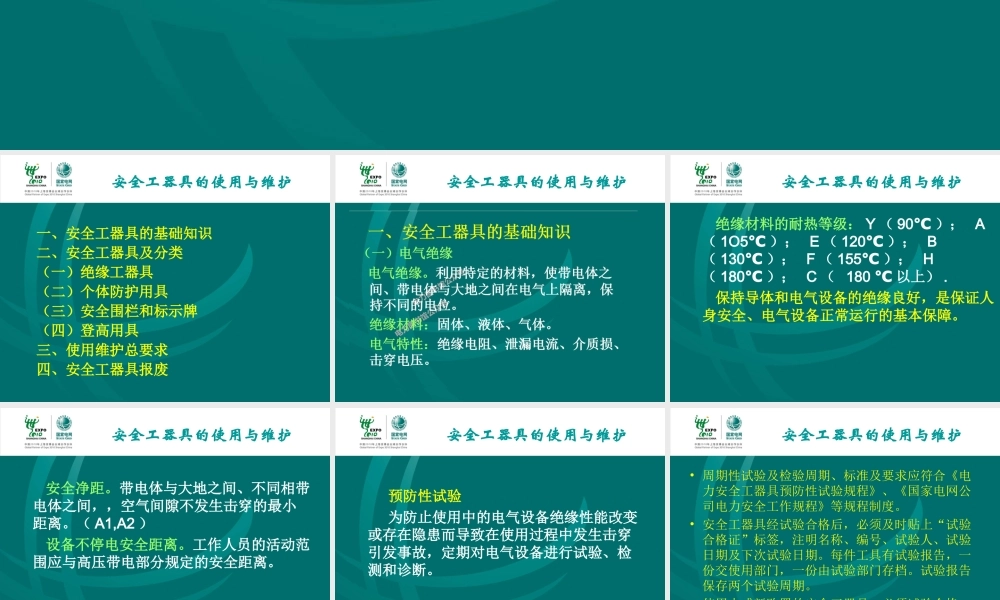

安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 一、一、安全工器具安全工器具的基础知识的基础知识 二、安全工器具及分类二、安全工器具及分类（一）绝缘工器具（一）绝缘工器具（二）个体防护用具（二）个体防护用具（三）安全围栏和标示牌（三）安全围栏和标示牌（四）登高用具（四）登高用具 三、使用维护总要求三、使用维护总要求 四、安全工器具报废四、安全工器具报废 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 绝缘材料的耐热等级：绝缘材料的耐热等级：Y（90）；）；A（1O5）；）；E（120）；）；B（130）；）；F（155）；）；H（180）；）；C（180 以以上）上）.保持导体和电气设备的绝缘良好，是保证人身保持导体和电气设备的绝缘良好，是保证人身安全、电气设备正常运行的基本保障。安全、电气设备正常运行的基本保障。安全工器具的使用与维护安全工器具的使用与维护 安全净距。安全净距。带电体与大地之间、不同相带带电体与大地之间、不同相带电体之间，空气间隙不发生击穿的最小电体之间，空气间隙不发生击穿的最小距离。（距离。（A1,A2）设备不停电安全距离。设备不停电安全距离。工作人员的活动范工作人员的活动范围应与高压带电部分规定的安全距离。围应与高压带电部分规定的安全距离。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 预防性试验预防性试验 为防止使用中的电气设备绝缘性能改变或为防止使用中的电气设备绝缘性能改变或存在隐患而导致在使用过程中发生击穿引存在隐患而导致在使用过程中发生击穿引发事故，定期对电气设备进行试验、检测发事故，定期对电气设备进行试验、检测和诊断。和诊断。周期性试验及检验周期、标准及要求应符合电力安全工器具预防性试验规程、国家电网公司电力安全工作规程等规程制度。安全工器具经试验合格后，必须及时贴上“试验合格证”标签，注明名称、编号、试验人、试验日期及下次试验日期。每件工具有试验报告，一份交使用部门，一份由试验部门存档。试验报告保存两个试验周期。使用中或新购置的安全工器具，必须试验合格。未经试验及超试验周期的安全工器具禁止使用。安全工器具的使用与维护安全工器具的使用与维护 二、安全工器具二、安全工器具 概念：概念：指为防止触电、灼伤、坠落、摔跌指为防止触电、灼伤、坠落、摔跌中毒、窒息等事故或职业危害中毒、窒息等事故或职业危害，保障工作，保障工作人员安全的各种专用工具和器具。人员安全的各种专用工具和器具。安全工器具分类安全工器具分类：安全工器具分为绝缘安安全工器具分为绝缘安全工器具、个体防护安全工器具、安全围全工器具、个体防护安全工器具、安全围栏（网）和标示牌、登高用具。栏（网）和标示牌、登高用具。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护（一）绝缘安全工器具（一）绝缘安全工器具 1.基本绝缘安全工器具基本绝缘安全工器具 指绝缘强度大，能长时间承受工作电压的指绝缘强度大，能长时间承受工作电压的安全工器具，一般用于直接操作带电设备安全工器具，一般用于直接操作带电设备或接触带电体进行某些特定的工作。或接触带电体进行某些特定的工作。例：绝缘操作杆、验电笔、绝缘夹钳、绝例：绝缘操作杆、验电笔、绝缘夹钳、绝缘板和绝缘罩、便携式接地线。缘板和绝缘罩、便携式接地线。（1）绝缘操作杆）绝缘操作杆 用途：用途：主要用来闭合或断开高压隔离开关、主要用来闭合或断开高压隔离开关、跌落式熔断器，安装和拆除携带型接地线，跌落式熔断器，安装和拆除携带型接地线，以及进行测量和试验等工作。以及进行测量和试验等工作。要求：要求：具有良好的绝缘性能和机械强度。具有良好的绝缘性能和机械强度。安全工器具的使用与维护安全工器具的使用与维护 绝缘操作杆组成：绝缘操作杆组成：绝缘杆主要绝缘杆主要由工作部分、绝缘部分和握手部由工作部分、绝缘部分和握手部分构成。分构成。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 使用和注意事项使用和注意事项 为防止因绝缘杆受潮而产生较大的泄漏电流，危及操作人员的安全，操作时均应戴绝缘手套。雨天使用绝缘杆时，应使用带防雨罩的绝缘杆。另外，雨天使用绝缘杆操作室外高压设备时，还应穿绝缘靴。当接地网接地电阻不符合要求时，晴天操作也应穿绝缘靴，以防止接触电压、跨步电压的伤害。安全工器具的使用与维护安全工器具的使用与维护 使用和保管注意事项使用和保管注意事项 操作时，绝缘杆与接地部分保持足够的距操作时，绝缘杆与接地部分保持足够的距离。离。绝缘杆一般应每三个月检查一次。检查时绝缘杆一般应每三个月检查一次。检查时要擦净表面，检查有无裂纹、机械损伤、要擦净表面，检查有无裂纹、机械损伤、绝缘层损坏。绝缘层损坏。绝缘杆一般每年必须试验一次。绝缘杆一般每年必须试验一次。绝缘杆应统一编号，存放专用工器具柜内。绝缘杆应统一编号，存放专用工器具柜内。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 使用和注意事项：使用和注意事项：使用前，应先检查是否超过试验有效期。绝缘杆的规格必须符合被操作设备的电压等级，切不可任意取用。绝缘夹钳上不允许装接地线，以免在操作时，由于接地线在空中游荡而造成接地短路和触电事故。作业人员工作时，应戴护目眼镜、绝缘手套和穿绝缘靴(鞋)或站在绝缘台(垫)上，手握绝缘夹钳要精力集中并保持平衡。绝缘夹钳要保存在专用的箱子里或匣子里，以防受潮和磨损。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 （3）高压验电器）高压验电器 高压验电器是检验正常情况下带高电压的部位是否有电的一种专用安全工器具。高压验电器指示信号有辉光型、声光型、语言型、风车型等。安全工器具的使用与维护安全工器具的使用与维护 组成：组成：一般由接触电极、验电指示器、连一般由接触电极、验电指示器、连接件、绝缘杆和护手坏等组成。接件、绝缘杆和护手坏等组成。可分为绝可分为绝缘部分（含手握部分）和验电部分（俗称缘部分（含手握部分）和验电部分（俗称验电器头）。验电器头）。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 使用方法及注意事项：使用前，按被测设备的电压等级，选择同等电压等级的验电器。检查验电器绝缘杆外观完好，按下验电器头的试验按钮后声光指示正常（伸缩式绝缘杆要全部拉伸开检查）。使用高压验电器必须戴绝缘手套，并有专人监护。安全工器具的使用与维护安全工器具的使用与维护 使用方法及注意事项：在己停电设备上验电前，应先在同一电压等级的有电设备上试验，检查验电器指示正常。对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电。对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压、先验下层、后验上层。安全工器具的使用与维护安全工器具的使用与维护 使用方法及注意事项：在电容器组上验电，应待其放电完毕后再进行。验电时如果需要使用梯子时，应使用绝缘材料的牢固梯子，并应采取必要的防滑措施，禁止使用金属材料梯。验电完备后，应立即进行接地操作，验电后因故中断未及时进行接地，若需要继续操作必须重新验电。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 （4）低压验电器 用途：低压测电笔是用来在低压回路中测试用电器具及电气装置是否带电的工具。组成：前端金属探头，中间绝缘管内装有发光氖灯、电阻及压紧弹簧，后端金属片。安全工器具的使用与维护安全工器具的使用与维护 电笔的使用方法：安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 使用注意事项：低压验电笔在使用前要确在有电的地方进行试验，以证明验电笔确实工作正常。验电时人体与大地绝缘良好时，被测体即使有电，氖管也可能不发光。低压验电笔只能在500V以下使用，禁止在高压回路上使用。验电时要防止造成相间短路，以防电弧灼伤。安全工器具的使用与维护安全工器具的使用与维护（5）绝缘隔板、绝缘隔板、绝缘罩绝缘罩 绝缘隔板：由绝缘材料制成，用于隔离带电部件、限制工作人员活动范围的绝缘平板。安全工器具的使用与维护安全工器具的使用与维护 绝缘罩绝缘罩：由绝缘材料制成，用于遮蔽带电导体或非带电导体的保护罩。安全工器具的使用与维护安全工器具的使用与维护 使用及注意事项使用及注意事项:绝缘隔板只允许在绝缘隔板只允许在35kV35kV及以下电压等及以下电压等级的电气设备上使用，并应有足够的级的电气设备上使用，并应有足够的绝缘和机械强度。用于绝缘和机械强度。用于10kV10kV电压等级电压等级时，绝缘隔板的厚度不应小于时，绝缘隔板的厚度不应小于3mm3mm，用，用于于35kV35kV电压等级时不应小于电压等级时不应小于4mm4mm。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 使用及注意事项使用及注意事项:现场带电安放绝缘隔板及绝缘罩时，应带绝缘手套。绝缘隔板在放置和使用中要防止脱落，必要时可用绝缘绳索将其固定。安全工器具的使用与维护安全工器具的使用与维护（6）携带型短路接地线 用途：当对高压设备进行停电检修或有其它工作时，为了防止检修设备突然来电或邻近带电高压设备产生的感应电压对工作人员造成伤害，需要装设接地线，停电设备上装设接地线还可以起到放尽剩余电荷的作用。安全工器具的使用与维护安全工器具的使用与维护 构成：安全工器具的使用与维护安全工器具的使用与维护 导线线夹导线线夹 绝缘棒绝缘棒 短路线短路线 接地线接地线 接地线夹接地线夹 安全工器具的使用与维护安全工器具的使用与维护 使用和注意事项：接地线应用多股软铜线，其截面应满足装设地点短路电流的要求，但不得小于25mm2，长度应满足工作现场需要；接地线应有透明外护层，护层厚度大于1mm。接地线的线卡或线夹应能与导体接触良好，并有足够的夹紧力，以防通过短路电流时，由于接触不良而熔断或因电动力的作用而脱落。安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 使用和注意事项：接地线每次使用前应进行详细检查，检查螺丝是否松脱，铜线有无断股，线夹是否好用等。接地线必须使用专用线夹固定在导线上，严禁用缠绕的方法进行接地或短路。安全工器具的使用与维护安全工器具的使用与维护 使用和注意事项：设备检修时模拟盘上所挂地线的数量、位置和地线编号，应与工作票和操作票所列内容一致，与现场所装设的接地线一致。每组接地线均应编号，并存放在专用工器具房（柜），对应位置编号存放。接地线号码与存放位置号码必须一致，以免发生误拆或漏拆接地线造成事故。安全工器具的使用与维护安全工器具的使用与维护 直流电阻试验：直流电阻试验：安全工器具的使用与维护安全工器具的使用与维护 用于考核携带型用于考核携带型短路接地线线鼻短路接地线线鼻和汇流夹与多股和汇流夹与多股铜质软导线之间铜质软导线之间的接触是否良好的接触是否良好。同时，也可考。同时，也可考核多股软导线的核多股软导线的截面积是否符合截面积是否符合要求要求 安全工器具的使用与维护安全工器具的使用与维护 安全工器具的使用与维护安全工器具的使用与维护 2.辅助绝缘安全工器具辅助绝缘安全工器具 是指绝缘强度不是承受设备或线路的工作是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工器具电压，只是用于加强基本绝缘安全工器具的保安作用，用以防止接触电压、跨步电的保安作用，用以防止接触电压
