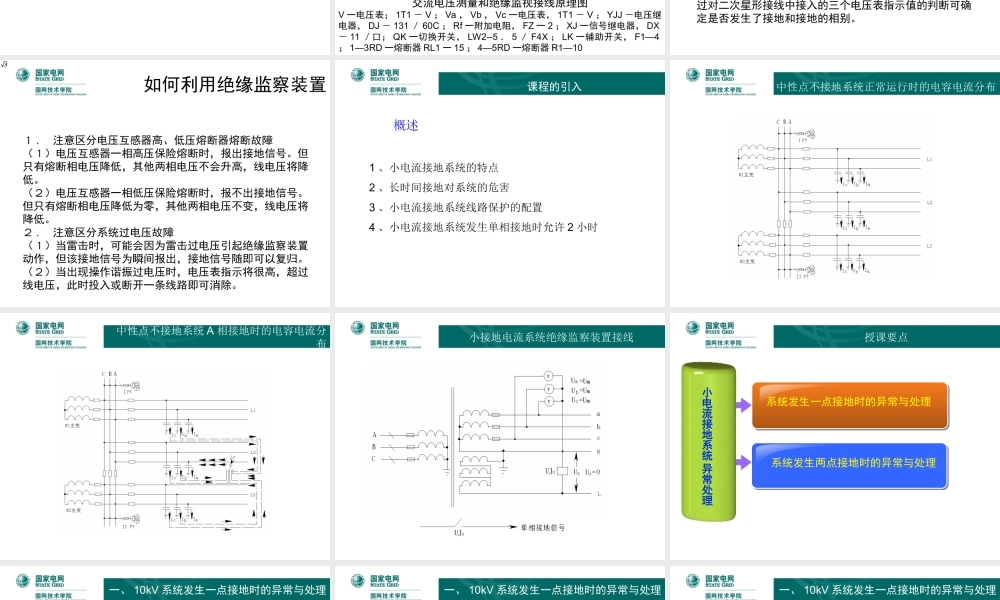

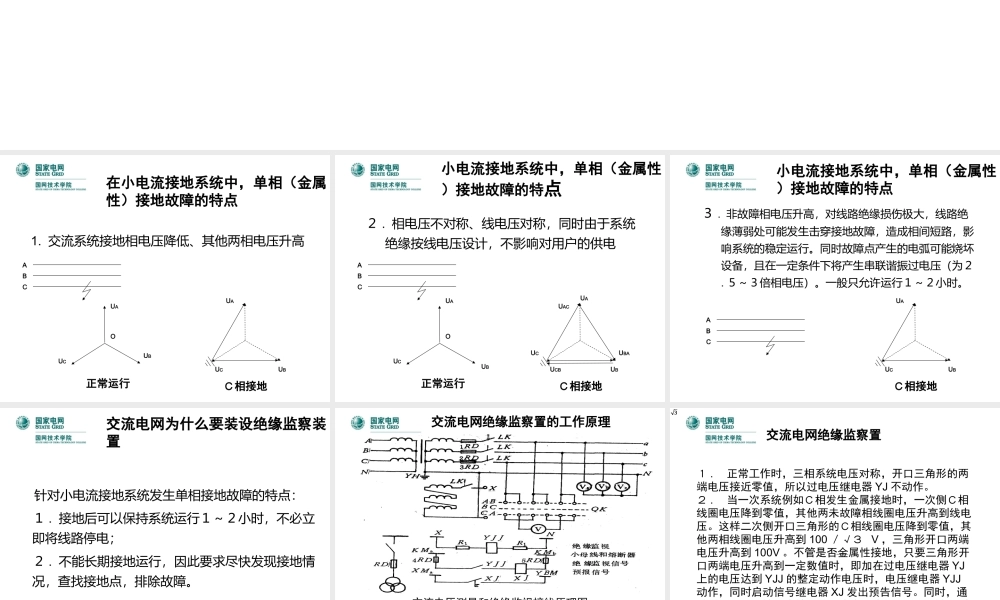

小电流接地系统异常与处理 在小电流接地系统中在小电流接地系统中，单相单相（金金属性属性）接地故障的特点接地故障的特点 1.交流系统接地相电压降低、其他两相电压升高 A B C O 正常运行正常运行 相接地相接地 UA UB UC UC UB UA 小电流接地系统中小电流接地系统中，单相单相（金属金属性性）接地故障的特接地故障的特点点.相电压不对称、线电压对称，同时由于系统绝缘按线电压设计，不影响对用户的供电 A B C UA UB UC O 正常运行正常运行 相接地相接地 UA UB UC UAC UBA UCB 小电流接地系统中小电流接地系统中，单相单相（金属金属性性）接地故障的特点接地故障的特点.非故障相电压升高，对线路绝缘损伤极大，线路绝缘薄弱处可能发生击穿接地故障，造成相间短路，影响系统的稳定运行。同时故障点产生的电弧可能烧坏设备，且在一定条件下将产生串联谐振过电压（为.倍相电压）。一般只允许运行小时。A B C 相接地相接地 UC UB UA 交流电网为什么要装设绝缘监察交流电网为什么要装设绝缘监察装置装置 针对小电流接地系统发生单相接地故障的特点：.接地后可以保持系统运行小时，不必立即将线路停电；.不能长期接地运行，因此要求尽快发现接地情况，查找接地点，排除故障。交流电网绝缘监察置的工作原理交流电网绝缘监察置的工作原理 装装 交流电压测量和绝缘监视接线原理图 V一电压表；1T1V；Va，Vb，Vc一电压表，1T1V；YJJ电压继电器，DJ13160C；Rf一附加电阻，FZ一2；XJ一信号继电器，DX11口；QK一切换开关，LW2-55F4X；LK一辅助开关，F14；13RD一熔断器RL1一15；45RD一熔断器R110 .正常工作时，三相系统电压对称，开口三角形的两端电压接近零值，所以过电压继电器YJ不动作。.当一次系统例如相发生金属接地时，一次侧相线圈电压降到零值，其他两未故障相线圈电压升高到线电压。这样二次侧开口三角形的相线圈电压降到零值，其他两相线圈电压升高到100 V，三角形开口两端电压升高到100V。不管是否金属性接地，只要三角形开口两端电压升高到一定数值时，即加在过电压继电器YJ上的电压达到YJJ的整定动作电压时，电压继电器YJJ动作，同时启动信号继电器XJ发出预告信号。同时，通过对二次星形接线中接入的三个电压表指示值的判断可确定是否发生了接地和接地的相别。3 3 3 交流电网绝缘监察置交流电网绝缘监察置装装 如何利用绝缘监察装置 判断系统故障 .注意区分电压互感器高、低压熔断器熔断故障（）电压互感器一相高压保险熔断时，报出接地信号。但只有熔断相电压降低，其他两相电压不会升高，线电压将降低。（）电压互感器一相低压保险熔断时，报不出接地信号。但只有熔断相电压降低为零，其他两相电压不变，线电压将降低。.注意区分系统过电压故障（）当雷击时，可能会因为雷击过电压引起绝缘监察装置动作，但该接地信号为瞬间报出，接地信号随即可以复归。（）当出现操作谐振过电压时，电压表指示将很高，超过线电压，此时投入或断开一条线路即可消除。3 3 3概述 1、小电流接地系统的特点 2、长时间接地对系统的危害 3、小电流接地系统线路保护的配置 4、小电流接地系统发生单相接地时允许2小时 课程的引入 中性点不接地系统正常运行时的电容电流分布 中性点不接地系统A相接地时的电容电流分布 小接地电流系统绝缘监察装置接线 小小电电流流接接地地系系统统 异异常常处处理理 系统发生一点接地时的异常与处理 系统发生两点接地时的异常与处理 授课要点 10kV系统正常运行时 Ua 5.77kV Ub 5.77kV Uc 5.77kV 输电线路1 输电线路2 输电线路3 一、10kV系统发生一点接地时的异常与处理（一）10kV系统发生发生一点接地时的现象 Ua 0kV Ub10kV Uc 10kV 输电线路1 输电线路2 输电线路3 10kV系统接地 10kV系统接地 输电线路1 A相接地 一、10kV系统发生一点接地时的异常与处理（二）处理方法 1、对于单母线采用瞬时拉路法查找故障点 Ua 5.77kV Ub 5.77kV Uc 5.77kV 输电线路1 输电线路2 输电线路3 一、10kV系统发生一点接地时的异常与处理 试拉原则 a、空载（充电备用）线路；b、用户有备用电源的线路；c、易发生故障的线路；d、非重要用户的线路；e、长线路；f、短线路；g、重要用户线路。拉路时间 拉开合上开关的时间不得超过10秒钟 2、对于双母线，采用倒母线的方法查找故障点 QF3QF1QF5I母II母QF4QF2一、10kV系统发生一点接地时的异常与处理 3、对于单母线分段，先拉开分段开关，再进行拉路查找 一、10kV系统发生一点接地时的异常与处理 课堂小结 查找故障点要诀 1、单母线系统发生接地，采用瞬时拉路法 2、双母线系统发生接地，采用倒母线法 一、10kV系统发生一点接地时的异常与处理（一）10kV系统发生发生两点接地概念 同一线路或不同线路导电部分发生了同相或异相接地称为两点接地。1、系统两点重复接地 二、10kV系统发生两点接地时的异常与处理（二）10kV系统发生发生两点接地时的现象 1、同一线路同相两点接地：Ua 0kV Ub10kV Uc 10kV 输电线路1 输电线路2 输电线路3 10kV系统接地 10kV系统接地 输电线路1 A相接地 二、10kV系统发生两点接地时的异常与处理 2、同一线路异相两点接地 Ua 0kV Ub 0kV Uc 10kV 输电线路1 输电线路2 输电线路3 输电线路1 A相接地 二、10kV系统发生两点接地时的异常与处理 二、10kV系统发生两点接地时的异常与处理 3、不同线路同相两点接地 Ua 0kV Ub10kV Uc 10kV 输电线路1 输电线路2 输电线路3 二、10kV系统发生两点接地时的异常与处理 4、不同线路异相两点接地 Ua 0kV Ub10kV Uc 10kV 输电线路1 输电线路2 输电线路3 5、发生两点接地时的现象 发生两点接地时会产生很大的电弧，线路出现很大的短路电流，电压大幅下降。二、10kV系统发生两点接地时的异常与处理 1）不同线路两点同相接地 A-A B-B C-C 2）不同线路两点异相接地 A-B B-C 线路1A相接地，线路3B相接地 现象：系统发出接地信号，其中一条线路跳闸。跳闸后接地相别可能发生变化。A-C 二、10kV系统发生两点接地时的异常与处理 A-C 系统发出接地信号，两线路有可能同时跳闸，跳闸后接地信号消失。（三）两点接地处理一般处理流程：1、检查监控报警信号 2、检查表计、保护信号 3、向调度回报 4、检查站内有无接地 无 5、汇报调度拉路查找 6、查找结果回报调度 7、等待消除，恢复供电 二、10kV系统发生两点接地时的异常与处理 有：1、消除故障，恢复供电 2、汇报调度。二、10kV系统发生两点接地时的异常与处理 谢谢谢谢
