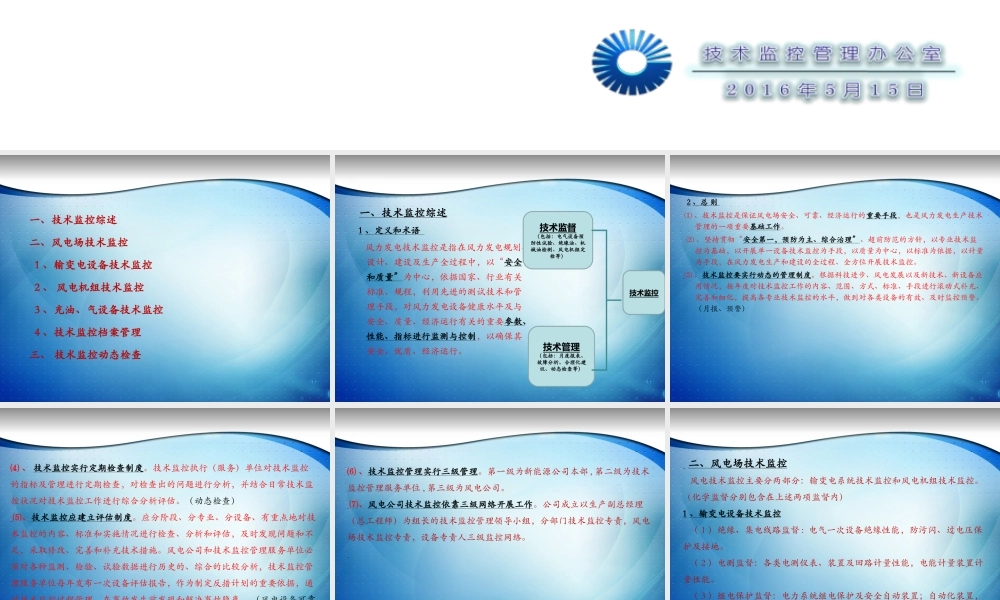

技术监控培训材料技术监控培训材料 一、技术监控综述一、技术监控综述 二、风电场技术监控二、风电场技术监控 1 1、输变电设备技术监控输变电设备技术监控 2 2、风电机组技术监控风电机组技术监控 3 3、充油、气设备技术监控充油、气设备技术监控 4 4、技术监控档案管理、技术监控档案管理 三、三、技术监控动态检查技术监控动态检查 一、技术监控综述一、技术监控综述 1 1、定义和术语定义和术语 风力发电技术监控是指在风力发电规划、设计、建设及生产全过程中，以“安全和安全和质量质量”为中心，依据国家、行业有关标准、规程，利用先进的测试技术和管理手段，对风力发电设备健康水平及与安全、质量、经济运行有关的重要参数、性能、指标进参数、性能、指标进行监测与控制行监测与控制，以确保其安全、优质、经济运行。技技术监术监督督 （包括：电气设备预防（包括：电气设备预防性试验、绝缘油、机械性试验、绝缘油、机械油检测、风电机组定检油检测、风电机组定检等）等）技技术术管理管理 （包括：月度报表、（包括：月度报表、故障分析、合理化建故障分析、合理化建议、动态检查等）议、动态检查等）技技术监术监控控 2 2、总总 则则 、技术监控是保证风电场安全、可靠、经济运行的重要手段重要手段，也是风力发电生产技术管理的一项重要基础工作基础工作。、坚持贯彻“安全第一，预防为主、综合治理”安全第一，预防为主、综合治理”、超前防范的方针，以专业技术监控为基础，以开展单一设备技术监控为手段，以质量为中心，以标准为依据，以计量为手段，在风力发电生产和建设的全过程、全方位开展技术监控。、技术监控要实行动态的管理制度技术监控要实行动态的管理制度。根据科技进步、风电发展以及新技术、新设备应用情况，按年度对技术监控工作的内容、范围、方式、标准、手段进行滚动式补充、完善和细化，提高各专业技术监控的水平，做到对各类设备的有效、及时监控预警。（月报、预警）、技术监控实行定期检查制度技术监控实行定期检查制度。技术监控执行（服务）单位对技术监控的指标及管理进行定期检查，对检查出的问题进行分析，并结合日常技术监控状况对技术监控工作进行综合分析评估。（动态检查）、技术监控应建立评估制度技术监控应建立评估制度。应分阶段、分专业、分设备、有重点地对技术监控的内容、标准和实施情况进行检查、分析和评估，及时发现问题和不足，采取修改、完善和补充技术措施。风电公司和技术监控管理服务单位必须对各种监测、检验、试验数据进行历史的、综合的比较分析，技术监控管理服务单位每年发布一次设备评估报告，作为制定反措计划的重要依据，通过技术监控过程管理，在事故发生前发现和解决事故隐患。（风电设备可靠性分析）、技术监控管理实行三级管理技术监控管理实行三级管理。第一级为新能源公司本部,第二级为技术监控管理服务单位,第三级为风电公司。、风电公司技术监控依靠三级网络开展工作风电公司技术监控依靠三级网络开展工作。公司成立以生产副总经理（总工程师）为组长的技术监控管理领导小组，分部门技术监控专责，风电场技术监控专责，设备专责人三级监控网络。二、风电场技术监控二、风电场技术监控 风电技术监控主要分两部分：输变电系统技术监控和风电机组技术监控。（化学监督分别包含在上述两项监督内）1 1、输变电设备技术监控输变电设备技术监控 （1）绝缘、集电线路监督:电气一次设备绝缘性能，防污闪、过电压保护及接地。（2）电测监督：各类电测仪表、装臵及回路计量性能，电能计量装臵计量性能。（3）继电保护监督：电力系统继电保护及安全自动装臵；自动化装臵，直流系统，上述设备电磁兼容性能。（4）化学监督：电力用油、六氟化硫；电气设备化学腐蚀。（5）电能质量监督：频率和电压。2 2、风电机组技术监控、风电机组技术监控 风机机务（监督范围）风机机务（监督范围）风电机组液压站的管道和管件、偏航制动装臵、刹车装臵等。风力发电机组基础。风力发电机组叶片和齿轮箱。风力发电机组高（低）速轴、连接螺栓、低速轴轴承和高速轴轴承等。塔筒焊缝及其连接螺栓。发电机、齿轮箱地脚螺栓。偏航齿圈及安装螺栓的检查。叶片及其安装螺栓。塔筒及附件（门、爬梯、连接螺栓）。各金属部件焊接质量。2 2、风电机组技术监控、风电机组技术监控 自动控制监督（监督范围）自动控制监督（监督范围）风机远程监控系统。变桨控制系统。防护制动系统。偏航控制系统。液压控制系统。冷却加热控制系统。变频控制系统。润滑油控制系统。风机自动控制系统网络和微机二次防护系统 风机自动控制系统接地装臵。3 3、风电机组技术监控、风电机组技术监控 特种设备管理（监督范围）特种设备管理（监督范围）升压站行车、助爬器、升降机、检修吊机等装臵及其附属的安全附件、安全保护装臵和与安全保护装臵相关的设施。风电机组监督的方式方法：风电机组监督的方式方法：定检与巡检质量监督 主要保护性能试验监督 安全性监督 风电机组重点关注项目：振动监测技术（运行必须开展应用技术）风电机组重点关注项目：振动监测技术（运行必须开展应用技术）风电机组中不同的部件有不同的振动频率，振动强度也与故障程度有关。通过振动测量和数据分析可以对设备运行状况作出准确判定和定性分析。实际运行中，振动监测可以定期或不定期开展。当巡视中发现风电机组声音异常、轴承温度明显偏高、振动偏大、风电机组自带的数字传感器发出报警信号，但又无法确定振动异常的具体位臵时，可以通过振动检测来进行辅助判断。通过振动检测可以发现：传动轴不对中、变速箱齿轮剥落或损伤、发电机轴承外圈损坏、叶轮运转不平衡等。4 4、充油、气设备化学监督、充油、气设备化学监督 （1 1）、化学监督遵循原则：化学监督遵循原则：执行执行“预防为主、质量第一预防为主、质量第一”的方针；的方针；目的目的：确保供电设备安全、经济、稳定运行，技术发现并消除与化学监督有关的设备隐患防止事故的发生。贯穿于生产的全过程贯穿于生产的全过程，任何一个环节或阶段监督不力，都将对整个监督工作产生不良影响，甚至导致事故发生，应从安装、调试、运行、检修各个阶段进行监督。油品的气相色谱分析已经广泛应用于变压器油品检测中，并结合电气试验结果来预测充油设备的故障，对防止事故发生具有指导性意义。（2 2）风力发电必须开展化学监督原因风力发电必须开展化学监督原因 自然条件自然条件：由于风电场位臵的特殊性，所有用油、气设备都建立在户外，山区，设备所处自然环境恶劣，不断受到风霜雨雪侵蚀，每年的梅雨季节又正是我们风场的小风月，空气湿度大，导致用油设备中油内水分增加，降低了绝缘强度，存在严重的安全隐患。运行条件运行条件：由于风机运行的特殊性，导致主、辅设备频繁启停，加速油质的自然老化，给运行操作人员人身和设备带来安全隐患。其他因素其他因素：风电企业在我们国家起步较晚，规模所占的比例无法与火电相比。其中35KV箱式变压器是目前数量最多的变压器，由于其电压等级低，在 生产加工过程中质量要求不如大容量高电压的主变压器严格，同时在设计过程中还存在一些结构不尽合理等问题，给安全运行带来隐患（3 3）变电设备绝缘油监督）变电设备绝缘油监督 绝缘材料分类绝缘材料分类 变压器变压器的绝缘材料按其耐热等级可分为Y、A、E、B、F、H、C七个等级，它们的最高允许温度分别为90、105、120、130、155、180、180。故障表现形式：故障表现形式：充油设备内常发的是过热和放电两种形式故障，温度升高，将会引起绝缘材料老化和热分解，一般来说，温度每升高一般来说，温度每升高8 8度，绝度，绝缘材料的使用寿命会减少一半，一般油浸式变压器温度不应超过缘材料的使用寿命会减少一半，一般油浸式变压器温度不应超过8585度度。为防止上述故障发生，必须加强变压器油温和溶解气体的监督，及时采取防范措施，预防故障发生，当发现溶解气体超标时，应加大监督力度，增加采样测试频率，根据检测结果的变化趋势和幅度，采取措施，消除故障源，这是化学监督的显著特点。执行过程：执行过程：安装、投产、运行过程的检测监督安装、投产、运行过程的检测监督 包括新油验收、送电前后检测、运行中取油检测，混油试验等。（4 4）风电机组油品检测分析）风电机组油品检测分析 油污染的危害：油污染的危害：油液污染会使系统工作灵敏性、稳定性和可靠性降低，原件使用寿命缩短，具体表现：A、污染物使节流孔口和压力控制阀的阻尼孔堵塞，引起系统压力和速度不稳定，动作不灵敏。B、污染物会导致液压原件磨损加剧，内泄漏增大，使用寿命缩短；C、加速密封件的损坏，使油缸或活塞杆拉伤，引起液压缸内外泄露增大；D、会使阀芯卡住，使阀动作失灵，引起故障；E、会使过滤器堵塞，使泵呼吸苦难，导致噪声增大；F、会使油液氧化速度加快，润滑性能下降。油品监督必要性：事故预防检测油品监督必要性：事故预防检测 鉴于油品在机械系统中具有保护机械摩擦表明、防锈、散热、润滑等作用，油品状况至关重要。应按照标准或厂家规定，定期对油品进行监督检查。包括运行指标的金属颗粒度、黏度等数据，必要时进行油品更换。实际运行中，一般难以直观观察出齿轮油劣化情况和变速箱运行情况。通过油品检测可以完成两项工作。一是润滑油状态评价，即通过对润滑油的检测，及时发现设备用油的劣化及污染原因；二是磨损故障诊断、即通过对设备油中磨损金属颗粒的分析，预测故障情况。一般纯净润滑油中不含油铁、铜等金属元素，设备磨损后，这些杂质元素在油品中的含量就会逐渐提高；设备正常磨损是，这些元素含量 增高缓慢，非正常磨损时，含量就会急剧增高。因此通过 油中杂质元素的含量就可预测零件的磨损状态，从而诊断于润滑系统有关的故障，实现对机械设备运行的监控，降低事故的发生率。油品检测分析意义：油品检测分析意义：油品检测就是通过对设备使用的润滑油的理化性能指标、磨损金属和污染杂质颗粒的定期跟踪监测，及时了解掌握设备的润滑和磨损状态信息，诊断设备磨损的故障类型、部位和原因的技术。可发现机组变速箱的故障隐患，早期发现和预报重大施工发生。提高风电机组变速箱的可靠性；监控风电机组变速箱润滑状态和磨损状态，使变速箱处于正常的润滑和磨损状态，最大限度的延长风电机组变速箱的使用寿命。油品检测指标介绍：油品检测指标介绍：、黏度黏度 :是流体流动时内摩擦力的量度。用于衡量油品在特定温度下流动特性，通过检测齿轮油的运动黏度，可判断在用油的性能指标是否正确以及变速箱所处的润滑油状态是否正常。、水分含量：、水分含量：油中存在水分，能使润滑油部分乳化，破坏油膜降低油的润滑性能，通过检测可了解齿轮油污染和劣化状况。、总酸值：、总酸值：齿轮油因氧化而产生酸性物质，通过检测来判断齿轮油使用过程中氧化变质的程度。、污染度分析：、污染度分析：检测油中固体颗粒污染杂质的尺寸、数量和分布。齿轮油所含固体颗粒会加剧变速箱中齿轮、轴承等部件磨损，通过检测来判断用油被灰尘、沙粒及磨损颗粒的污染程度。、光谱元素分析、光谱元素分析：通过检测在用油中磨损金属、污染元素及添加剂元素含量，并根据变化趋势，判断油品污染程度及有关部件磨损情况。、铁谱磨损分析：、铁谱磨损分析：通过分析检查在用油中铁磁性磨损颗粒的总量来判断设备的异常磨损程度，通过分析检测磨损颗粒形状，判断设备磨损类型，对磨损颗粒成分的分析，判断设备异常磨损部位。、油品采样要求、油品采样要求 考虑到样品份数要求，一般可选取运行状态较恶劣如故障率较高、出力峰值较高、齿轮箱运行温度较高、滤清器更换频繁的机组作为采样对象，并分解检验结果分析设备工作状态是否正常，综合判断是否对油品进行跟换等处理。、储存：储存：户外储存户外储存 建议架起临时帐篷或帆布保护油桶免受雨水侵蚀，必须储存在距地面高十多厘米的架子上，以免受潮损坏。油桶应横放，使其桶盖上的两个桶塞在统一水平线上，在此位臵时，桶塞内侧浸在油内而不会吸入空气中湿气，且水份不会集聚在桶面边沿，为了达到最佳效果，可以将桶倒竖，将桶塞的那一端向下，同时尽量避免让油桶受到阳光照射，防止温度变化，内外热胀冷缩作用，湿气渗入。三、技术监控动态检查三、技术监控动态检查 技术监控动态检查分专业、分设备、有重点地对技术监控的内容、标准和
