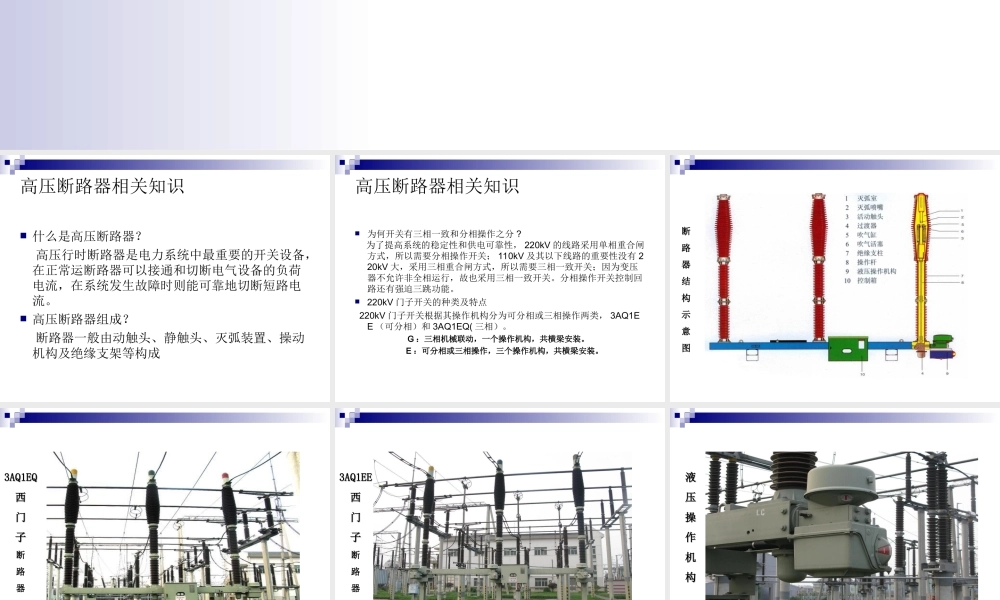

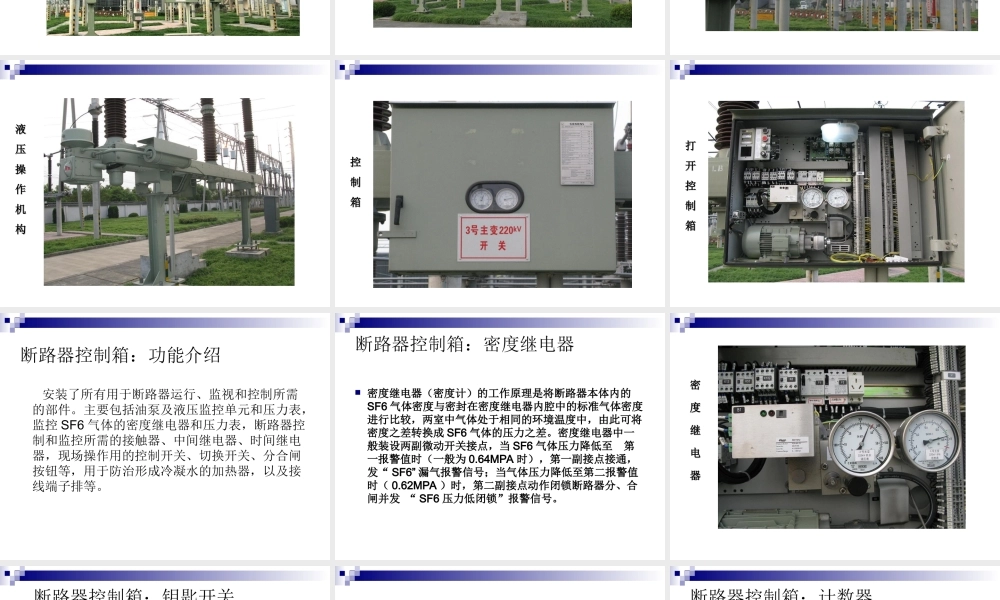

220kV开关简介 高压断路器相关知识 什么是高压断路器？高压行时断路器是电力系统中最重要的开关设备，在正常运断路器可以接通和切断电气设备的负荷电流，在系统发生故障时则能可靠地切断短路电流。高压断路器组成？断路器一般由动触头、静触头、灭弧装置、操动机构及绝缘支架等构成 高压断路器相关知识 为何开关有三相一致和分相操作之分?为了提高系统的稳定性和供电可靠性，220kV的线路采用单相重合闸方式，所以需要分相操作开关；110kV及其以下线路的重要性没有220kV大，采用三相重合闸方式，所以需要三相一致开关；因为变压器不允许非全相运行，故也采用三相一致开关。分相操作开关控制回路还有强迫三跳功能。220kV门子开关的种类及特点 220kV门子开关根据其操作机构分为可分相或三相操作两类，3AQ1EE（可分相）和3AQ1EQ(三相）。G：三相机械联动，一个操作机构，共横梁安装。三相机械联动，一个操作机构，共横梁安装。E：可分相或三相操作，三个操作机构，共横梁安装。：可分相或三相操作，三个操作机构，共横梁安装。断断 路路 器器 结结 构构 示示 意意 图图 3AQ1EQ3AQ1EQ 西西 门门 子子 断断 路路 器器 3AQ1EE3AQ1EE 西西 门门 子子 断断 路路 器器 液液 压压 操操 作作 机机 构构 液液 压压 操操 作作 机机 构构 控控 制制 箱箱 打打 开开 控控 制制 箱箱 断路器控制箱：功能介绍 安装了所有用于断路器运行、监视和控制所需的部件。主要包括油泵及液压监控单元和压力表，监控SF6气体的密度继电器和压力表，断路器控制和监控所需的接触器、中间继电器、时间继电器，现场操作用的控制开关、切换开关、分合闸按钮等，用于防治形成冷凝水的加热器，以及接线端子排等。断路器控制箱：密度继电器 密度继电器（密度计）的工作原理是将断路器本体内的密度继电器（密度计）的工作原理是将断路器本体内的SF6气体密度与密封在密度继电器内腔中的标准气体密度气体密度与密封在密度继电器内腔中的标准气体密度进行比较，两室中气体处于相同的环境温度中，由此可将进行比较，两室中气体处于相同的环境温度中，由此可将密度之差转换成密度之差转换成SF6气体的压力之差。密度继电器中一般气体的压力之差。密度继电器中一般装设两副微动开关接点，当装设两副微动开关接点，当SF6气体压力降低至气体压力降低至 第一报第一报警值时（一般为警值时（一般为0.64MPA时），第一副接点接通，发时），第一副接点接通，发“SF6”漏气报警信号；当气体压力降低至第二报警值时漏气报警信号；当气体压力降低至第二报警值时（0.62MPA）时，第二副接点动作闭锁断路器分、合闸）时，第二副接点动作闭锁断路器分、合闸并发并发“SF6压力低闭锁”报警信号。压力低闭锁”报警信号。密密 度度 继继 电电 器器 断路器控制箱：钥匙开关 此外，控制板上还设有带钥匙的解锁复归开关，用此外，控制板上还设有带钥匙的解锁复归开关，用于解除上述闭锁或动作自保持状态。设有带钥匙于解除上述闭锁或动作自保持状态。设有带钥匙的远方、就地切换开关。正常运行时，该切换开的远方、就地切换开关。正常运行时，该切换开关应处在“远方”位置，用下方的分闸或合闸按关应处在“远方”位置，用下方的分闸或合闸按钮进行就地操作。钮进行就地操作。钥钥 匙匙 开开 关关 断路器控制箱：计数器 记录断路器动作次数。部分开关还有油泵起动次数记录断路器动作次数。部分开关还有油泵起动次数计数器，用以记录油泵的启动次数，以便检查开计数器，用以记录油泵的启动次数，以便检查开关的内漏情况。关的内漏情况。-以上计数器的数值，均需以上计数器的数值，均需进行巡检与记录。进行巡检与记录。开关的操作及巡视 1 开关操作的一般规定开关操作的一般规定 1.1 开关合闸送电或向母线充电，必须先投入有关保护装置；1.2 在带电情况下，严禁进行慢速分合闸操作；1.3 开关分合闸操作后，应检查后台机指示正常及三相电流指示是否一致；检查现场结构分合闸指示是否正常；1.4 分相操作的断路器操作时，发生非全相合闸，应立即拉开合上相，重新操作合闸一次，如仍不正常，则应拉开合上相并切断控制电源，查明原因；1.5 运行中110kV、220kV开关机构内“远方/就地”切换开关应放在“远方”位置；1.6 开关分合闸通过监控遥控失灵，在带负荷的情况下，禁止手动操作。开关在运行中的检查项目开关在运行中的检查项目 2.1 断路器的实际位置与机械指示器及监控系统应相符。2.2 检查断路器各部分通道有无异常（漏气声、振动声）及异味，道连接头是否正常，机构是否渗漏油。检查其绝缘套管应无裂缝，无放电痕迹和脏污现象。2.3 导套管、瓷瓶无裂纹，无放电痕迹、无杂物。2.4 引线的连接部位接触良好，弛度适中，无发热现象；2.5 开关机构箱、端子箱的门应关闭良好，无异常气味，箱内清洁、干燥。2.6 外壳接地良好，无鸟窝及杂物；2.7 SF6气压、液压机构油压在正常范围内：开关在下列情况下应进行特殊巡视开关在下列情况下应进行特殊巡视 3.1 新投运设备的巡视检查周期应相对缩小，投运12小时后正常巡视；3.2 导高峰负荷期间应开展夜间熄灯巡视，检查有无闪络、发红现象；3.3 雷雨天气检查有无冒气、大雪天气检查有无融雪现象；3.4 外大风天气检查导线有无松动及被大风吹来的杂物挂住；3.5 高温季节应加强对所内设备的测温巡视。开关在运行中的注意事项开关在运行中的注意事项 4.1 负荷电流超过额定值，应立即汇报有关调度，并且加强巡视；4.2 开关操作机构内交流电源的相序不得任意变更；4.3 操作箱、端子箱内二次接线应完好，电源闸刀、熔丝应恢复原来状态。4.4 运行中的断路器除正常的计划性大修外，对开关故障跳闸的次数已达到额定次数减一次时，值班员应向调度提出停用重合闸，并作缺陷处理。开关经大修后，开断次数均从0次开始统计。一次重合闸失败，作二次“短路跳闸”计算；4.5 当开关断开短路电流后应检查开关有无异常现象，外观正常，套管有无裂纹等现象。4.6 正常运行时，机构应始终保持在储能状态，检修时应断开所有操作及储能电源。4.7 防潮装置应长期开启，凝露会在任何环境温度下形成，故加热器必须长期投运。4.8 开关机构箱内远方就地选择开关正常运行时钥匙置于“远方(remote)”远方位置。置于“就地(local)”位置时作为就地分合闸用。4.9 严禁将拒绝跳闸的断路器投入运行。4.10 当因压力（液压或SF6压力）异常导致断路器分、合闸闭锁时，不准擅自解除闭锁进行操作。4.11 断路器的外壳及底座应有明显的接地标志，并可靠接地。4.12 除开关检修状态外，任何时候严禁就地合闸操作。开关弹簧操作机构和液压操作机构开关弹簧操作机构和液压操作机构巡视检查项目对比巡视检查项目对比 巡视项目 弹簧操作机构 液压操作机构 储能电源是否正常。机构箱储能电源小开关和端子箱内交流总闸刀都在合上位置。机构箱储能电源小开关和端子箱内交流总闸刀都在合上位置。储能状态是否正常。检查机构箱内合闸弹簧（左侧）和分闸弹簧（右侧）在压缩位置。检查液压压力大于320bar 传动机构是否正常。检查机构箱内，分、合闸弹簧、传动拐臂、连杆有无松脱、断裂，储能电机无异常。检查油路有无渗油、气道有无漏气，传动拐臂、连杆有无松脱、断裂，储能电机无异常。开关新安装或检修试验后，应检查开关新安装或检修试验后，应检查下列项目下列项目 6.1 瓷套清洁、无裂纹，开关上无遗留杂物；6.2 导电连接处连接应可靠；6.3 机械指示与开关实际位置应一致；6.4 外壳接地应良好；6.5 操作箱、端子箱内二次接线应完好，电源闸刀、熔丝应恢复原来状态；6.6 电动操作二次，分合闸应正常；6.7 SF6气压力是否正常，无渗漏现象；6.8 液压机构油压正常或弹簧储能正常；6.9 机构箱内继电器定值按规定放置；6.10 机构箱内各元件无异常现象；6.11 机构箱远近控切换开关在远方位置。SF6开关投产及工作后验收检查项开关投产及工作后验收检查项目目 7.1 断路器应固定牢靠，外表清洁完整，瓷套完整无损，动作性能符合规定。7.2 电气连接可靠且接地良好。7.3 电气连接及其操动机构的联动应正常，无卡阻现象。分合闸指示正确，辅助开关动作正确可靠。7.4 密度继电器的报警、闭锁定值应符合规定，电气回路传动正确。7.5 SF6气体的压力泄漏率和含水量应符合规定。7.6 油漆应完整，相色标志正确，接地良好。7.7 液压系统应无渗漏油，油位正常，压力表指示正常 开关的事故处理开关的事故处理 开关凡出现下列情况之一，立即停用；开关冒烟、着火；套管爆裂或发生很大的放电火花；导电连接处熔化；开关内部有放电声；故障开关的停用，必须用上一级开关隔离电源或用旁路代用闸刀隔离后，才能操作（本所无旁路）。只有负荷侧设备线夹发热等故障，不影响开关的开断能力，才允许用本开关切断电源。开关越级跳闸的处理：查明保护动作情况，确定拒动开关；手动拉开拒跳开关，隔离故障设备恢复送电；开关常见光子牌含义及处理办法 含义：含义：1#主变220kV开关的SF6压力低于5.2bar；亮牌原理：亮牌原理：1#主变220kV开关机构箱内SF6密度计B4（11-13）闭合开入到主变220kV侧测控装置中，测控装置在与后台机通讯，当得到相关报文后，后台程序点亮该光字牌。处理方法：处理方法：1、当值人员现场检查1#主变220kV开关SF6压力表示数是否低于5.2bar，开关机构有无异常；2、如SF6泄漏，检查后及时汇报调度，切断储能电源，待专业人员进行补气；3、如经检查无法处理，应切断开关控制电源，禁止开关进行分闸操作，按调度令停设备检查处理 含义：含义：1#主变220kV开关的SF6压力低于5.0bar分、合闸回路被闭锁（合闸回路及第一组分闸回路通过K10闭锁，第二组分闸回路通过K55闭锁，信号合并）；亮牌原理：亮牌原理：1#主变220kV开关机构箱内K10、K55（61-62）接点闭合开入到主变220kV侧测控装置中，测控装置在与后台机通讯，当得到相关报文后，后台程序点亮该光字牌。处理方法：处理方法：1、立即汇报杭调，现场检查，注意不得擅自解除闭锁操作；2、如SF6泄漏，检查后及时汇报调度，切断电源，专业人员进行补气；3、如经检查无法处理，应断开开关控制电源，禁止开关进行分闸操作；4、准备停役操作；含义：含义：1#主变220kV开关机构箱内“远方/就地”小开关切至“就地”位置；亮牌原理：亮牌原理：1#主变220kV开关机构箱内S8（31-32）接点闭合开入到主变220kV侧测控装置中，测控装置在与后台机通讯，当得到相关报文后，后台程序点亮该光字牌。处理方法：处理方法：只有在开关检修时，检修人员使用。含义：含义：1#主变220kV开关机构箱内储能电源小开关F1跳开；亮牌原理：亮牌原理：1#主变220kV开关机构箱内F1（21-22）接点闭合开入到主变220kV侧测控装置中，测控装置在与后台机通讯，当得到相关报文后，后台程序点亮该光字牌。处理方法：处理方法：当值人员到1#主变220kV开关机构箱检查储能电源小开关F1是否跳开，若跳开，则可试合一次，仍跳开则汇报调度，待检修人员处理 含义：含义：1#主变220kV开关机构箱内储能电源小开关F3跳开；亮牌原理：亮牌原理：1#主变220kV开关机构箱内F3（21-22）接点闭合开入到主变220kV侧测控装置中，测控装置在与后台机通讯，当得到相关报文后，后台程序点亮该光字牌。处理方法：处理方法：当值人员到1#主变220kV开关机构箱检查储能电源小开关F3是否跳开，若跳开，则可试合一次，仍跳开则汇报省调，待检修人员处理。含义：含义：2#主变220kV开关在储能弹簧未到位时闭锁合闸回路；亮牌原理：亮牌原理：2#主变220kV开关机构箱内S16接点闭合开入到主变220kV侧测控装置中，测控装置在与后台机通讯，当得到相关报文后，后台程序点亮该光字牌。处理方法：处理方法：1、在开关储能过程中该光字牌会亮起；2、若储能结束，该光字牌仍未
