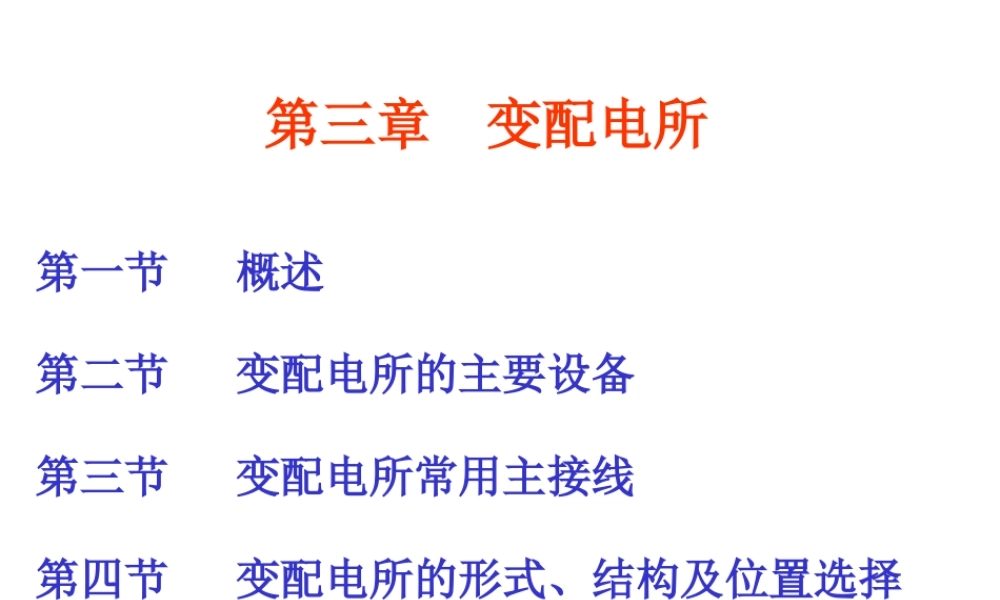

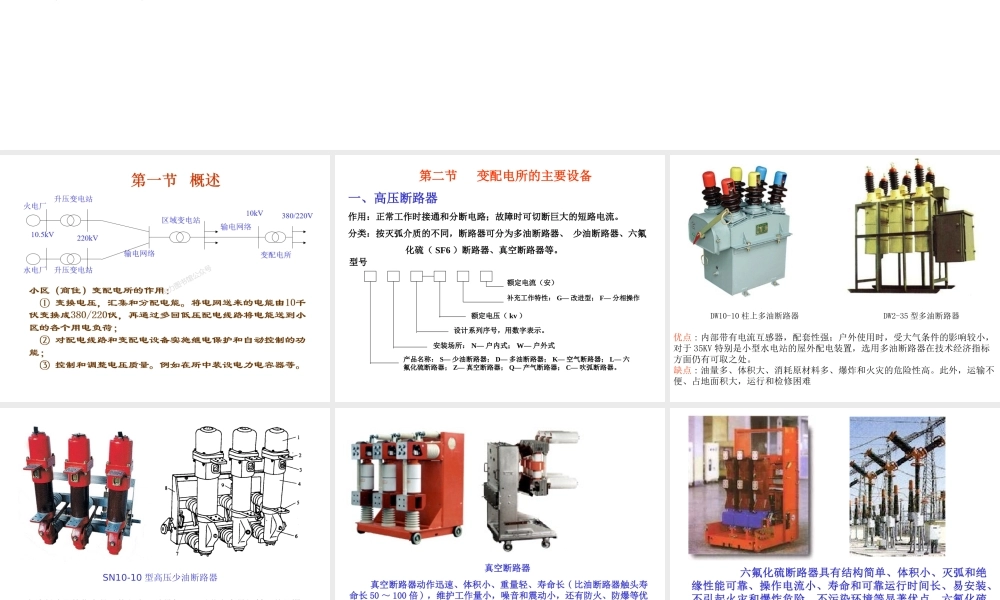

第三章第三章 变配电所变配电所 第一节第一节 概述概述 第二节第二节 变配电所的主要设备变配电所的主要设备 第三节第三节 变配电所常用主接线变配电所常用主接线 第四节第四节 变配电所的形式、结构及位置选择变配电所的形式、结构及位置选择 第二节第二节 变配电所的主要设备变配电所的主要设备 一、高压断路器一、高压断路器 作用：正常工作时接通和分断电路；故障时可切断巨大的短路电流。作用：正常工作时接通和分断电路；故障时可切断巨大的短路电流。分类：按灭弧介质的不同，断路器可分为多油断路器、分类：按灭弧介质的不同，断路器可分为多油断路器、少油断路器、六氟少油断路器、六氟 化硫（化硫（SF6）断路器、真空断路器等。）断路器、真空断路器等。额定电流额定电流（安安）补充工作特性：补充工作特性：G改进型；改进型；F分相操作分相操作 额定电压额定电压（kv）设计系列序号设计系列序号，用数字表示用数字表示。安装场所：安装场所：N户内式；户内式；W户外式户外式 产品名称：产品名称：S少油断路器；少油断路器；D多油断路器；多油断路器；K空气断路器；空气断路器；L六氟化硫断路器；六氟化硫断路器；Z真空断路器；真空断路器；Q产气断路器；产气断路器；C吹弧断路器吹弧断路器。型号型号 DW10-10柱上多油断路器 DW2-35型多油断路器 优点:内部带有电流互感器，配套性强；户外使用时，受大气条件的影响较小，对于35KV特别是小型水电站的屋外配电装置，选用多油断路器在技术经济指标方面仍有可取之处。缺点:油量多、体积大、消耗原材料多、爆炸和火灾的危险性高。此外，运输不便、占地面积大，运行和检修困难 SN10-10型高压少油断路器 少油断路器的优点是：体积小、重量轻，可以节省大量钢材，并且爆少油断路器的优点是：体积小、重量轻，可以节省大量钢材，并且爆 炸和失火的危险性较少。因此广泛用于营区配炸和失火的危险性较少。因此广泛用于营区配 电所中。电所中。真空断路器真空断路器 真空断路器动作迅速真空断路器动作迅速、体积小体积小、重量轻重量轻、寿命长寿命长(比油断路器触头寿比油断路器触头寿命长命长5050100100倍倍)，维护工作量小维护工作量小，噪音和震动小噪音和震动小，还有防火还有防火、防爆等优点防爆等优点，对于切断容性负载电流对于切断容性负载电流，要求迅速动作及操作频繁的场所尤为适合要求迅速动作及操作频繁的场所尤为适合。由于由于真空断路器具有以上优点真空断路器具有以上优点，所以在小区配电所中常采用真空断路器作为操所以在小区配电所中常采用真空断路器作为操作开关作开关。六氟化硫断路器具有结构简单六氟化硫断路器具有结构简单、体积小体积小、灭弧和绝缘性灭弧和绝缘性能可靠能可靠、操作电流小操作电流小、寿命和可靠运行时间长寿命和可靠运行时间长、易安装易安装、不不引起火灾和爆炸危险引起火灾和爆炸危险、不污染环境等显著优点不污染环境等显著优点。六氟化硫断六氟化硫断路器的应用路器的应用，大大提高了断路器的各种技术性能大大提高了断路器的各种技术性能，做到了设做到了设备可靠备可靠、不检修周期长和运行维护方便不检修周期长和运行维护方便，从而代替了传统的从而代替了传统的油断路器油断路器。1-底座；2-支柱瓷瓶；3-静触头；4-闸刀；5-操作瓷瓶；6-转轴 图 户内配电用隔离开关的结构图 二、高压隔离开关二、高压隔离开关 作用：隔离电源；倒闸操作；接通和分断小电流电路。作用：隔离电源；倒闸操作；接通和分断小电流电路。型号型号 产品安装条件：产品安装条件：N-户内；户内；W-户外户外 额定电流额定电流（安安）产品名称：产品名称：G 隔离开关隔离开关 G-改进型；改进型；C-瓷套管型；瓷套管型；D-带接地刀闸；带接地刀闸；K-快分型；快分型；T-统一设计；统一设计；W-防污型；防污型；Z-特殊安装型；特殊安装型；E-带支持导电杆带支持导电杆 电压等级电压等级（千伏千伏）设计序号设计序号 极限通过电流峰值极限通过电流峰值（KAKA）G-高原型高原型 三、高压负荷开关三、高压负荷开关 作用：接通和分断负荷电流。作用：接通和分断负荷电流。型号型号 R带熔断器带熔断器（不带者不注不带者不注）D有接地刀闸有接地刀闸 电压等级电压等级（千伏千伏）设计序号设计序号 W户外；户外；N户内户内 S熔断器上装熔断器上装（下装不注下装不注）负荷开关负荷开关 F 额定电流额定电流（A）最大断开电流最大断开电流（KAKA）五、避雷器五、避雷器 作用：保护变配电所内各种设备在雷电过电压时不使设备的绝缘发生闪络和击作用：保护变配电所内各种设备在雷电过电压时不使设备的绝缘发生闪络和击 穿穿。型号型号 设计序号设计序号 S：变电所用：变电所用 D：旋转电机用：旋转电机用 Z：电站用：电站用 L：直流用：直流用 H：电流互感器用：电流互感器用 其它标志：其它标志：GY高原高原 额定电压额定电压（千伏千伏）结构：结构：C磁吹磁吹（非磁吹不标非磁吹不标）用途用途 产品名称：产品名称：F阀型避雷器阀型避雷器 G管型避雷器管型避雷器 六、互感器六、互感器 使用互感器的目的使用互感器的目的：使测量仪表和继电器标准化、小型化；使测量仪表和使测量仪表和继电器标准化、小型化；使测量仪表和继电器与高压系统隔离，降低仪表及继电器的绝缘水平，简化仪表构造，同时继电器与高压系统隔离，降低仪表及继电器的绝缘水平，简化仪表构造，同时保证工作人员的安全；避免短路电流直接流过测量仪表及继电器的线圈。保证工作人员的安全；避免短路电流直接流过测量仪表及继电器的线圈。（一）电流互感器（一）电流互感器 作用作用：将线路中的大电流变为副边的小电流，以适应电流表的量程将线路中的大电流变为副边的小电流，以适应电流表的量程。型号型号 准确度等级准确度等级 额定电流额定电流 额定电压额定电压 电流互感器电流互感器（二）电压互感器（二）电压互感器 作用作用：将线路中的高电压变为副边的低电压，以适应电压表的量程将线路中的高电压变为副边的低电压，以适应电压表的量程。型号型号 额定电压额定电压 JDZJ-10(W)型电压互感器型电压互感器 JDZW12型电压互感器型电压互感器 LAJ10型电流互感器型电流互感器 LAZBJ10型电流互感器型电流互感器 LZW-12型电流互感器型电流互感器 八、低压断路器（自动空气开关）八、低压断路器（自动空气开关）工作原理工作原理 低压断路器常用产品低压断路器常用产品 框架式断路器框架式断路器 特点：保护功能多特点：保护功能多,可连续整定保护值可连续整定保护值,电动分合闸电动分合闸,应用应用:电流电流1000A1000A以以上变压器出线开关上变压器出线开关 微型断路器微型断路器 特点：小型化，可特点：小型化，可实现过载、短路保实现过载、短路保护，保护电流不能护，保护电流不能连续调节连续调节 应用：配电箱出线应用：配电箱出线 塑壳式断路器塑壳式断路器 特点特点:可实现过载、失可实现过载、失压、短路保护，保护压、短路保护，保护电流不能连续调节电流不能连续调节 应用：配电屏出线、应用：配电屏出线、电流大于电流大于100A100A的回路的回路 低压断路器不需要操作机构，过载、短路保护由复式脱扣器实现低压断路器不需要操作机构，过载、短路保护由复式脱扣器实现，欠压保护由失压脱扣器实现，电动分闸需装设分励脱扣器，欠压保护由失压脱扣器实现，电动分闸需装设分励脱扣器 第三节第三节 变配电所常用的主接线变配电所常用的主接线 一、电路图的类型及其应用电路图的类型及其应用 定义：用来表示电力设备相互间电气连接顺序的图，称为电气接线图，简称电路图。分类：主电路图（一次接线图）和副电路图（二次接线图）。由一次设备按一定秩序连成的电路图称为主电路接线图，简称主接线图。主接线图能说明电能的输送、分配关系和运行方式。变配电所的主接线图，通常由避雷器、隔离开关、熔断器、断路器、变压器、电流互感器、电压互感器及母线等电气设备组成。副电路(也称二次线路)的接线图用以表示辅助电路的电器及其连接顺序，是用来测量、监视、保护和控制主电路的，故一般是由仪用互感器、仪表、继电保护装置及信号装置等组成。主接线中常用电器设备图形符号及文字符号主接线中常用电器设备图形符号及文字符号 发电机 变压器 电抗器 断路器 隔离开关 熔断器 避雷器 G T L QF QS FU FA 负荷开关 QL 二、高压配电方式高压配电方式 （一）放射式：供电可靠性高，故障发生后，影响范围较小，切换操作方供电可靠性高，故障发生后，影响范围较小，切换操作方便，保护简单，便于自动化，但造价较高。便，保护简单，便于自动化，但造价较高。（二）树干式：投资少，但事故后影响范围较大，供电可靠性差投资少，但事故后影响范围较大，供电可靠性差。（三）环式：有闭路环式和开路环式，为简化保护，一般采用开路环有闭路环式和开路环式，为简化保护，一般采用开路环式。供电可靠性较高，运行比较灵活，但切换操作较频繁式。供电可靠性较高，运行比较灵活，但切换操作较频繁。根据对供电可靠性的要求、变压器的容量及分布、地理位置等情况，高压配电系统宜采用放射式，也可采用树干式，环式及其组合方式。单回路放射式单回路放射式 双回路放射式双回路放射式 放射式线路故障影响范围小，因而可靠性较高，而且易于放射式线路故障影响范围小，因而可靠性较高，而且易于控制和实现自动化，适于对重要负荷的供电。控制和实现自动化，适于对重要负荷的供电。HSS总降压变电所总降压变电所 HDS高压配电所高压配电所 STS车间变电所车间变电所 1.1.放射式放射式 放射式接线的特点是配电母线上每路或两路馈放射式接线的特点是配电母线上每路或两路馈电出线仅给一个负荷点单独供电。电出线仅给一个负荷点单独供电。单回路树干式单回路树干式 电缆分支箱电缆分支箱 2 2、树干式树干式 树干式接线的特点是配电母线上每路馈电出线给同一方向树干式接线的特点是配电母线上每路馈电出线给同一方向 的多个负荷点供电的多个负荷点供电。树干式线路及其开关树干式线路及其开关电器数量少，投资省，但电器数量少，投资省，但可靠性不高，不便实现自可靠性不高，不便实现自动化。动化。单回路树干式只可供单回路树干式只可供三级负荷，双回路树干式三级负荷，双回路树干式可靠性有所提高，可供二可靠性有所提高，可供二级负荷。级负荷。HSS总降压变电所总降压变电所 HDS高压配电所高压配电所 STS车间变电所车间变电所 高压电缆线路的分支高压电缆线路的分支 通常采用专用电缆分支箱。通常采用专用电缆分支箱。双回路树干式双回路树干式 电缆分支箱电缆分支箱 HSS总降压变电所总降压变电所 HDS高压配电所高压配电所 STS车间变电所车间变电所 3 3、环式环式 环式接线又称环网接线环式接线又称环网接线，其特点是把两回树干式配电线路的末其特点是把两回树干式配电线路的末 端或中部连接起来构成环式网络端或中部连接起来构成环式网络 普通环式普通环式 续上页续上页 环网线路的分支通常采用由负荷开关或环网线路的分支通常采用由负荷开关或电缆插头组成的专用环网配电设备电缆插头组成的专用环网配电设备。为避免为避免环式线路故障时影响整个电网和简化继电保环式线路故障时影响整个电网和简化继电保护护，环式接线一般采用开环运行环式接线一般采用开环运行。环式接线环式接线供电可靠性较高供电可靠性较高，目前在城市配电网中应用目前在城市配电网中应用越来越广越来越广。拉手环式拉手环式 环网柜主接线环网柜主接线 三、三、变电所主接线变电所主接线 （一）（一）变电所主接线基本要求变电所主接线基本要求 （二）（二）变电所主接线形式的分类变电所主接线形式的分类 （三）（三）变电所电气主接线典型方案变电所电气主接线典型方案 （一）变电所主接线的基本要求（一）变电所主接线的基本要求（1）满足对用户供电的可靠性和电能质量的要求。）满足对用户供电的可靠性和电能质量的要求。（2）接线应力求简单、明显、运行灵活。）接线应力求简单、明显、运行灵活。（3）投资少，运行费用低。）投资少，运行费用低。（4）保证运行人员监视操
