南方电网 绝缘子绝缘电阻测量技术培训课件.pptx

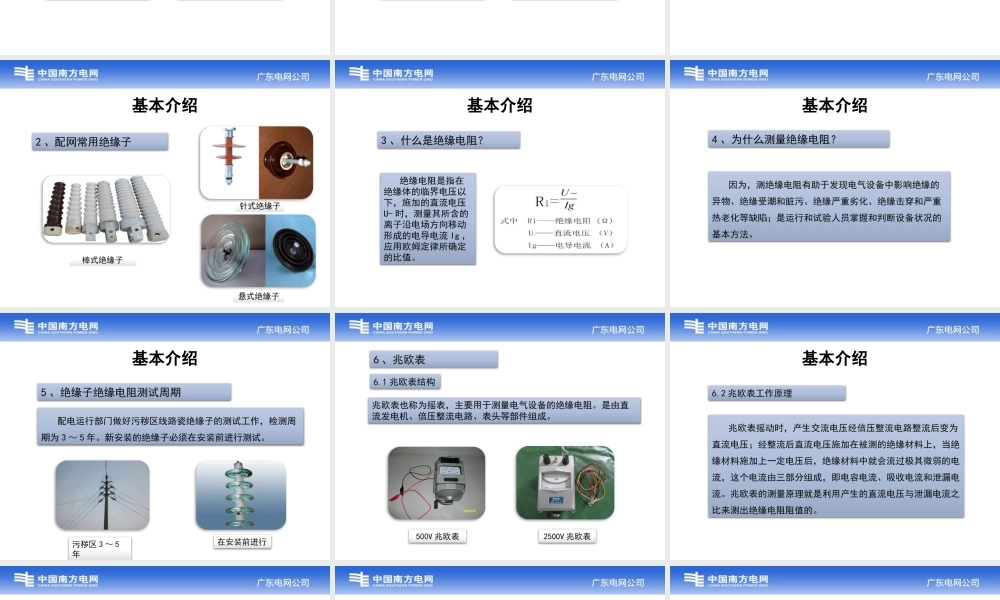

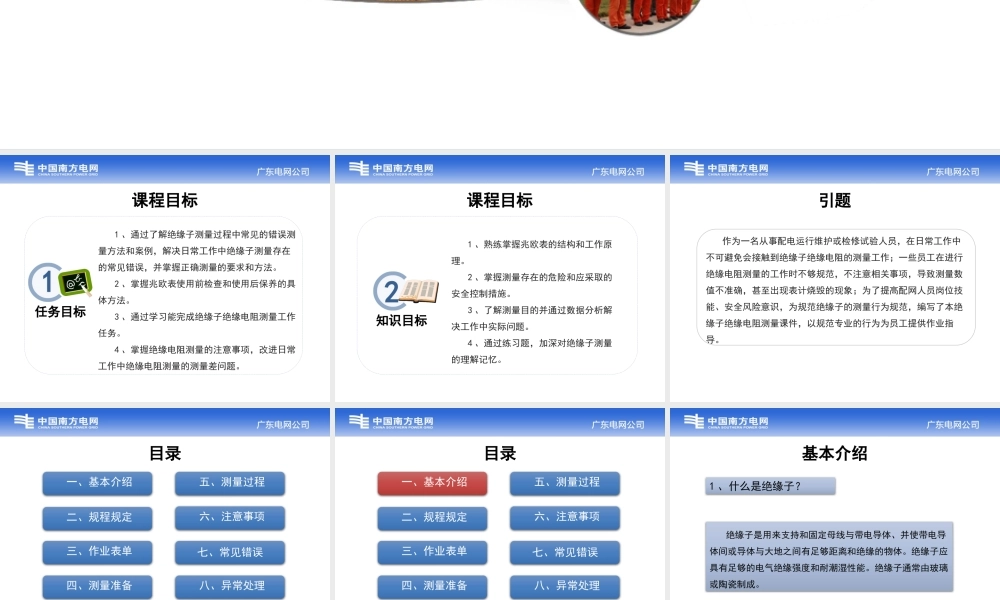

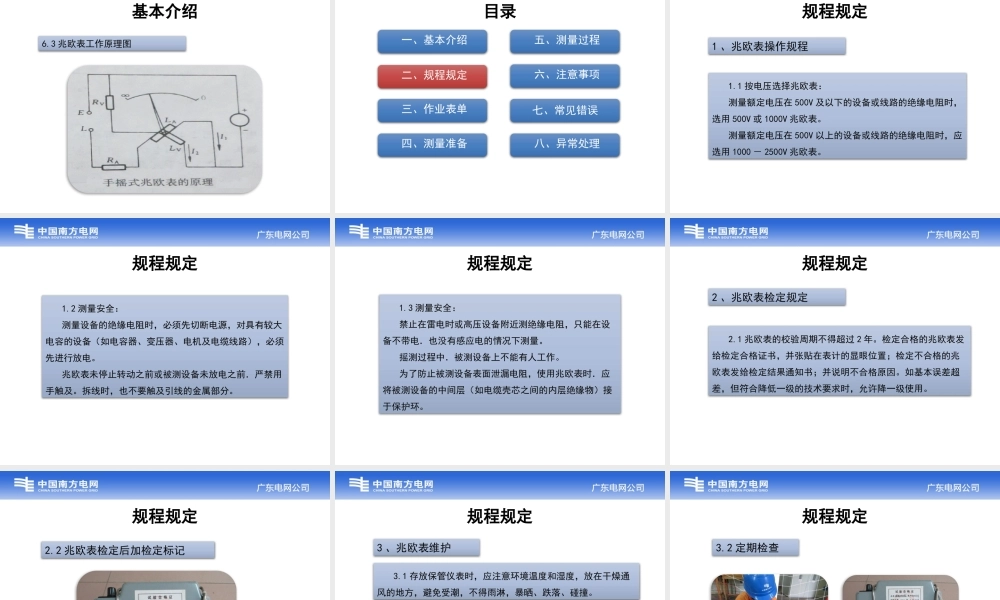

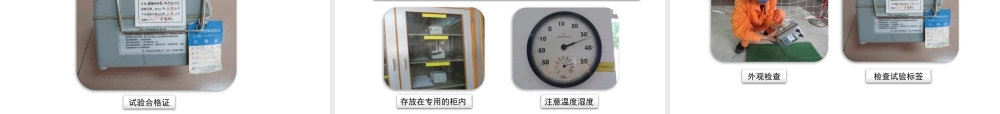

绝缘子绝缘电阻绝缘子绝缘电阻测量测量 课程目标课程目标 1、通过了解绝缘子测量过程中常见的错误测量方法和案例，解决日常工作中绝缘子测量存在的常见错误，并掌握正确测量的要求和方法。2、掌握兆欧表使用前检查和使用后保养的具体方法。3、通过学习能完成绝缘子绝缘电阻测量工作任务。4、掌握绝缘电阻测量的注意事项，改进日常工作中绝缘电阻测量的测量差问题。任务目标任务目标 1 1 课程目标课程目标 2 2 知识目标知识目标 1、熟练掌握兆欧表的结构和工作原理。2、掌握测量存在的危险和应采取的安全控制措施。3、了解测量目的并通过数据分析解决工作中实际问题。4、通过练习题，加深对绝缘子测量的理解记忆。引题引题 作为一名从事配电运行维护或检修试验人员，在日常工作中不可避免会接触到绝缘子绝缘电阻的测量工作；一些员工在进行绝缘电阻测量的工作时不够规范，不注意相关事项，导致测量数值不准确，甚至出现表计烧毁的现象；为了提高配网人员岗位技能、安全风险意识，为规范绝缘子的测量行为规范，编写了本绝缘子绝缘电阻测量课件，以规范专业的行为为员工提供作业指导。目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、什么是绝缘子？绝缘子是用来支持和固定母线与带电导体、并使带电导体间或导体与大地之间有足够距离和绝缘的物体。绝缘子应具有足够的电气绝缘强度和耐潮湿性能。绝缘子通常由玻璃或陶瓷制成。基本介绍基本介绍 2、配网常用绝缘子 针式绝缘子 悬式绝缘子 棒式绝缘子 基本介绍基本介绍 3、什么是绝缘电阻？绝缘电阻是指在绝缘体的临界电压以下，施加的直流电压U-时，测量其所含的离子沿电场方向移动形成的电导电流Ig，应用欧姆定律所确定的比值。基本介绍基本介绍 4、为什么测量绝缘电阻？因为，测绝缘电阻有助于发现电气设备中影响绝缘的异物、绝缘受潮和脏污、绝缘严重劣化、绝缘击穿和严重热老化等缺陷；是运行和试验人员掌握和判断设备状况的基本方法。基本介绍基本介绍 5、绝缘子绝缘电阻测试周期 配电运行部门做好污秽区线路瓷绝缘子的测试工作，检测周期为35年。新安装的绝缘子必须在安装前进行测试。污秽区35年 在安装前进行 基本介绍基本介绍 6、兆欧表 兆欧表也称为摇表，主要用于测量电气设备的绝缘电阻。是由直流发电机、倍压整流电路、表头等部件组成。500V兆欧表 2500V兆欧表 6.1兆欧表结构 6.2兆欧表工作原理 兆欧表摇动时，产生交流电压经倍压整流电路整流后变为直流电压；经整流后直流电压施加在被测的绝缘材料上，当绝缘材料施加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。兆欧表的测量原理就是利用产生的直流电压与泄漏电流之比来测出绝缘电阻阻值的。基本介绍基本介绍 6.3兆欧表工作原理图 基本介绍基本介绍 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、兆欧表操作规程 1.1按电压选择兆欧表：测量额定电压在500V及以下的设备或线路的绝缘电阻时，选用500V或1000V兆欧表。测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用10002500V兆欧表。规程规定规程规定 1.2测量安全：测量设备的绝缘电阻时，必须先切断电源，对具有较大电容的设备（如电容器、变压器、电机及电缆线路），必须先进行放电。兆欧表未停止转动之前或被测设备未放电之前严禁用手触及。拆线时，也不要触及引线的金属部分。规程规定规程规定 1.3测量安全：禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电也没有感应电的情况下测量。摇测过程中被测设备上不能有人工作。为了防止被测设备表面泄漏电阻，使用兆欧表时应将被测设备的中间层（如电缆壳芯之间的内层绝缘物）接于保护环。规程规定规程规定 2、兆欧表检定规定 2.1兆欧表的校验周期不得超过2年。检定合格的兆欧表发给检定合格证书，并张贴在表计的显眼位置；检定不合格的兆欧表发给检定结果通知书；并说明不合格原因。如基本误差超差，但符合降低一级的技术要求时，允许降一级使用。规程规定规程规定 2.2兆欧表检定后加检定标记 试验合格证 规程规定规程规定 3、兆欧表维护 3.1存放保管仪表时，应注意环境温度和湿度，放在干燥通风的地方，避免受潮，不得雨淋，暴晒、跌落、碰撞。存放在专用的柜内 注意温度湿度 规程规定规程规定 3.2定期检查 外观检查 检查试验标签 规程规定规程规定 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、作业表单使用 1.1作业表单模版 作业表单作业表单 1.2作业表单包含的内容 作业表单作业表单 作业表单作业表单 作业表单作业表单 作业表单作业表单 2、使用作业表单注意事项 2.1确定人员分工，负责人、作业人员职责明确，各负其责。工作负责人 工作监护人 工作班成员 作业表单作业表单 2.2执行一项确认一项，确认一项记录一项 执行一项 确认一项 作业表单作业表单 2.3做好表单的规范填写和记录 工作前填写 工作后填写 作业表单作业表单 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、人员准备 1.1人员：不少于二人进行操作，一人操作一人配合；在带电设备附近操作必须增设一名专人监护。一人操作一人配合 测量准备测量准备 1.2着装：工作人员必须穿工作服、绝缘鞋、戴安全帽，操作人戴绝缘手套。操作人戴绝缘手套 工作人员规范着装 测量准备测量准备 2、安全工器具选择 10kV绝缘手套、10kV放电棒、测试杆、绝缘垫、清洁毛巾。绝缘手套、放电棒、测试杆 绝缘垫、清洁毛巾 测量准备测量准备 3、测量仪表准备 按被测设备的电压等级选择兆欧表的电压等级。选择2500V或5000V兆欧表1只。2500V兆欧表 测量准备测量准备 案例一案例一 2007-10-09，XX工程公司承接了一项室内电气安装工程，工程为0.4kV室内电气安装，施工人员经过1个多月的紧张施工，终于到了验收时刻，就在交接验收的时候，验收人员对XX公司的施工进行验收时，增加了一项绝缘测量；由于，XX公司一直都承接着10kV线路的施工，公司施工人员把施工车辆里的2500V兆欧表拿了过来；验收人员对公司人员进行制止，但施工人员却说：不摇这么久就可以了。当施工人员进行2楼的绝缘摇测时，发现本已经能送电的线路却在测量后出现了接地故障。选错兆欧表导致线路击穿 4、测量环境安全布置 4.1在测试现场做好安全围栏，并设置足够警示标志。安全围栏 警示标志 测量准备测量准备 4.2围栏“止步，高压危险”标志统一向外警示，防止无关人员进入施工现场。围栏警示标志向外 将带电设备隔离 测量准备测量准备 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、安全工具检查 1.1绝缘手套检查方法 外观检查 充气试验 测量过程测量过程 1.2放电棒、测试杆检查方法 放电棒外观检查 测试杆外观检查 测量过程测量过程 2、兆欧表检查 2.1检查外观、合格证 兆欧表外观检查 检查合格证 测量过程测量过程 2.2兆欧表开路试验 开路试验接线 开路试验读数 测量过程测量过程 2.3兆欧表短路试验 短路试验接线 短路试验读数 测量过程测量过程 3、绝缘子清抹 测量前必须对绝缘子进行清抹 脏污绝缘子 清抹后绝缘子 测量过程测量过程 4、正确接线 用测试引线将兆欧表“E“端与绝缘子球头，将“L“端测引线接测试杆接线端。E端接线 L端接线 测量过程测量过程 5、测量过程 测量线路子绝缘电阻视频 测量过程测量过程 6、测量读数 正确读数 表盘读数 测量过程测量过程 7、测量结束 断开“L”端的引线，再停止摇动手柄 断开L端接线 测量过程测量过程 8、设备放电 对被测物进行放电 放电 测量过程测量过程 9、数据记录 记录测量时的日期、天气、温度、湿度设备型号等数值。记录被测绝缘子绝缘电阻数值。记录天气、温度、湿度 测量过程测量过程 10、结果判断 对被测绝缘子进行判断。测量合格（2000M）测量不合格（18M）测量过程测量过程 案例二案例二 XX供电所，发生一起10kV线路受雷击跳闸，线路巡视人员经过线路巡视后无法发现故障点；于是使用兆欧表对线路进行绝缘摇测，在摇测过程中发现由于当时天气非常潮湿，加上线路过长，兆欧表无法测出阻值。巡视人员改为登杆查找故障点，并对怀疑的绝缘子、避雷器等设备进行绝缘摇测；在一处绝缘子的摇测中，工作人员发现绝缘子阻值为200M便认为其合格；没对此绝缘子作出处理，并继续查找其他故障；在经过全线的故障查找后，工作人员也查到1个故障点并处理了。线路开始恢复送电。但送电后3小时后再次发生接地故障。工作人员再次进行故障查找，这次的查找再次花了2天的时间，最后，故障原因就是工作人员第一次测量阻值为200M的绝缘子。判断错误导致线路无法送电 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、兆欧表接线要正确 兆欧表接线不正确会对测量造成误差。错误接线示例 正确接线示例 注意事项注意事项 2、摇测时间要充足 摇测时间不足造成测量误差。测试时间小于分钟 测试时间应大于分钟 注意事项注意事项 3、摇测速度要适宜 使用兆欧表时摇速不宜过快或过慢，应使兆欧表保持额定转速，一般为120转/分；当被测物电容量大时，为了避免指针摆动，可适当提高转速（如130转/分）。注意事项注意事项 4、绝缘子要清袜 绝缘子不清袜会造成测量不准确 绝缘子清袜前 绝缘子清袜后 注意事项注意事项 5、注意温度影响 温度对绝缘电阻影响很大，一般绝缘电阻是随温度上升而减小的，原因在于当温度升高时，绝缘介质中的极化加剧，电导增加，致使绝缘电阻降低，并与温度变化的程度与绝缘材料的性质和结构等有关，因此，测量时要注意测量现场的环境温度高温不应超过40度，低温不应超过负10度；兆欧表不能超出其使用的极限温度，如超过则会影响测量结果的准确。注意事项注意事项 6、注意湿度影响 温度对表面泄漏电流的影响较大，绝缘表面吸附潮气，瓷表面形成水膜，常使绝缘电阻显著降低。此外，由于某些绝缘材料有毛细管作用，当空气中的相对湿度较大时，会吸收较多的水分，增加了电导，也使绝缘电阻降低；测量绝缘子绝缘电阻时，要注意环境湿度不宜超过85，否则会造成测量不准确。注意事项注意事项 7、注意放电时间影响 每测完一次绝缘电阻后，应将被试品充分放电，放电时间应大于充电时间，以利将剩余电荷放尽。否则，在重复测量时，由于剩余电荷的影响，其充电电流和吸收电流将比第一次测量时小，因而造成吸收比减小，绝缘电阻值增大的虚假现象。注意事项注意事项 目录目录 六、注意事项 八、异常处理 四、测量准备 二、规程规定 一、基本介绍 五、测量过程 三、作业表单 七、常见错误 1、测量线使用（错误示范）测量绝缘子绝缘电阻时测试引线缠绕、触碰地面或物体。接错线 引线缠绕，触碰地面 常见错误常见错误 案例三案例三 2008年3月，XX供电局举办了一次配电线路检修技能竞赛，比赛项目为10kV配电变压器绝缘电阻测量，比赛场地设在室外，在比赛过程中XX选手由于紧张，没有注意到测量线交叉缠绕并与地面接触；按比赛评分标准该选手被扣掉10分，最后与第一名以0.2分之差只得到第二名。经过考评员们的辩论与实验，发现测试线缠绕并接触地面比正确测量得出的结果相差2M。测试线缠绕触碰地面造成测量不准确 2、测量线使用（正确示范）测试引线绝缘应良好，2根引线之间保持适当距离，以免影响测量精度。测试引线应悬空，不可与地面或其他物体接触。引线分开不接触地面 常见错
