发电厂电气部分 二次接线图知识培训.ppt

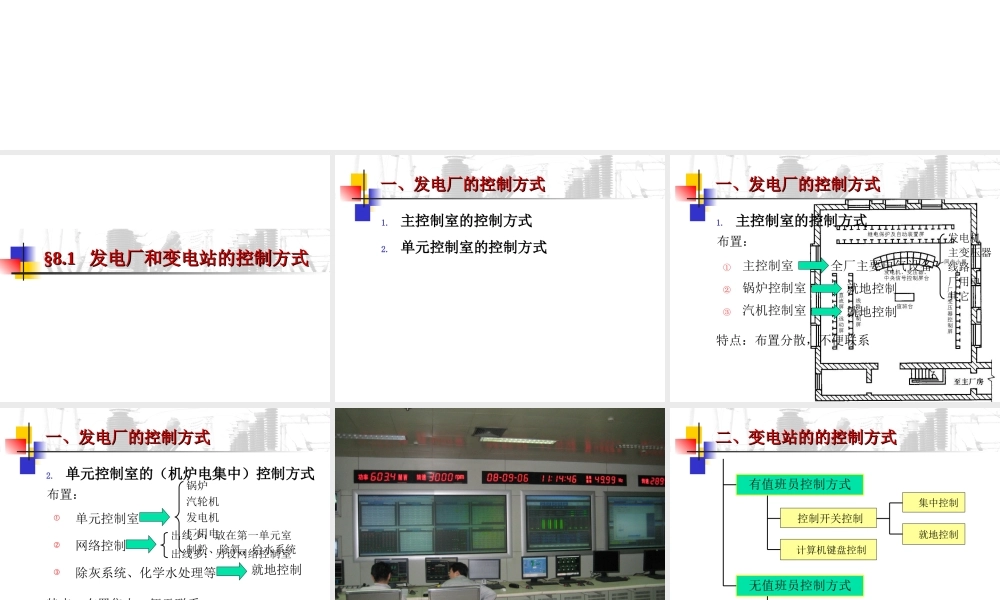

第八章第八章 发电厂和变电站的发电厂和变电站的控制与信号控制与信号 8.1 发电厂和变电站的控制方式发电厂和变电站的控制方式 一、发电厂的控制方式一、发电厂的控制方式 1.主控制室的控制方式主控制室的控制方式 2.单元控制室的控制方式单元控制室的控制方式 一、发电厂的控制方式一、发电厂的控制方式 1.主控制室的控制方式主控制室的控制方式 主控制室 锅炉控制室 汽机控制室 布置：特点：布置分散，不便联系 就地控制 就地控制 全厂主要电气设备 发电机 主变压器 线路 厂用电 其它 一、发电厂的控制方式一、发电厂的控制方式 2.单元控制室的（机炉电集中）控制方式单元控制室的（机炉电集中）控制方式 单元控制室 网络控制 除灰系统、化学水处理等 锅炉 汽轮机 发电机 厂用电 制粉、除氧、给水系统 出线少：放在第一单元室 出线多：另设网络控制室 就地控制 布置：特点：布置集中，便于联系 二、变电站的的控制方式二、变电站的的控制方式 控制开关控制 计算机键盘控制 有值班员控制方式 无值班员控制方式 集中控制 就地控制 远方遥控控制方式 8.2 二次回路接线图二次回路接线图 一、二次接线图的内容一、二次接线图的内容 对一次设备进行测量、保护、监视、控制和调节的设备。如：测量表计、继电保护、控制与信号装置等。二次设备通过互感器与一次设备相互关联。1.二次设备二次设备 2.二次回路二次回路 由二次设备组成的回路。如：交流电压回路、交流电流回路、断路器控制和信号回路、继电保护回路、调节回路等。一、二次接线图的内容一、二次接线图的内容 用二次设备特定的图形符号和文字符号来表示二次设备相互连接情况的电气接线图。类型：原理接线图 互连接线图 端子接线图 电缆配置图 归总式原理原理接线图图 展开展开式原理接线图图 安装接线图 3.二次接线图二次接线图 二、二次接线图中的图形和文字符号二、二次接线图中的图形和文字符号 在二次接线图中，任何一个设备或元件，须用具有一定特征的图形符号来表示，使接线图清晰实用。常见的图形符号：1.图形符号图形符号 继电器 I 过流继电器 U 欠压继电器 气体继电器 电铃 电喇叭 熔断器 指示灯 蜂鸣器 二、二次接线图中的图形和文字符号二、二次接线图中的图形和文字符号 1.图形符号图形符号 常开触点 常闭触点 延时闭合的常开触点 延时闭合的常闭触点 延时断开的常开触点 延时断开的常闭触点 按钮开关（常开）按钮开关（常闭）接触器常开触点 接触器常闭触点 位置开关常开触点 位置开关常闭触点 说明：元件常态是指元件不带电（或断路器未合闸）或者通电未达到动作值时的状态。二、二次接线图中的图形和文字符号二、二次接线图中的图形和文字符号 三、归总式原理接线图三、归总式原理接线图原理图原理图 归总式与展开式的区别：三、归总式原理接线图三、归总式原理接线图原理图原理图 四、展开式原理接线图四、展开式原理接线图展开图展开图 五、安装接线图五、安装接线图 1.屏面布置图屏面布置图 2.屏后接线图屏后接线图 3.端子排图端子排图 4.电缆联系图电缆联系图 五、安装接线图五、安装接线图 1.屏面布置图屏面布置图 屏面布置图是展示在控制屏（台）、继电保护屏和其他监控屏台上二次设备布置情况的图纸，是制造商加工屏台、安装二次设备的依据。五、安装接线图五、安装接线图“十一五”国家级规划教材十一五”国家级规划教材 110kV线路控制屏面左半部为一回出线的二次设备布置，右半部为另一回出线的二次设备布置。五、安装接线图五、安装接线图 传统的继电保护屏布置图，屏面自上而下布置有电流继电器、时间继电器、信号继电器、保护出口继电器和连接片等。五、安装接线图五、安装接线图 五、安装接线图五、安装接线图 屏后接线图表明屏内各二次设备引出端子之间的连接情况，以及设备与端子排的连接情况，它既可用于二次设备的安装，又可用于调试和检修。屏后接线图的一般布置：两列垂直布置的端子排位于屏的两侧；各种小母线、熔断器和小刀闸等位于屏顶；众多的二次设备的背面及其接线端子。2.屏后接线图屏后接线图 五、安装接线图五、安装接线图 五、安装接线图五、安装接线图 2.屏后接线图屏后接线图 五、安装接线图五、安装接线图 屏后接线图的表示方法和相对编号法的应用屏后接线图的表示方法和相对编号法的应用 1 2 KS M703 M716 1 2 3 11 12 9 5 7 2 4 6 8 1 3 5 7 DL-31/10 I2 KA2 2 4 6 8 1 3 5 7 DL-31/10 I1 KA1 2 4 6 1 3 5 DX-31/1 I4 KS 2 4 6 8 1 3 5 7 DS-32 I3 KT 17 12 19 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 I 10kV线路 TAa TAc KA1 KA2 A411 C411 N411 2 8 I1 2 8 I2+-QF YT KT KS KA1 KA2 KT 101 102 1 3 1 3 4 12 1 2 I3 3 4 I4 I1-2 I2-2 I2-8 I1-1 I3-2 I4-4 I4-1 I4-2 M703 M716 至信号小母线 TAa A411 C411 N411 TAc 至电流互感器+-QF 至断路器控制屏 101 102 I-1 I-2 I-3 I1-8 I2-8 I-5 I2-1 I1-1 I3-4 I2-1 I2-3 I3-1 I1-3 I1-3 I-7 I4-3 I3-12 I-9 I-11 I-12 五、安装接线图五、安装接线图 端子排图为屏后接线图的一个组成部分，其规则已在屏后接线图中说明。电缆联系图用于表明控制室内的各二次屏台及配电装置端子箱之间电缆编号、长度和规格。3.端子排图和电缆联系图端子排图和电缆联系图
