南方电网 电气操作导则技术培训.ppt

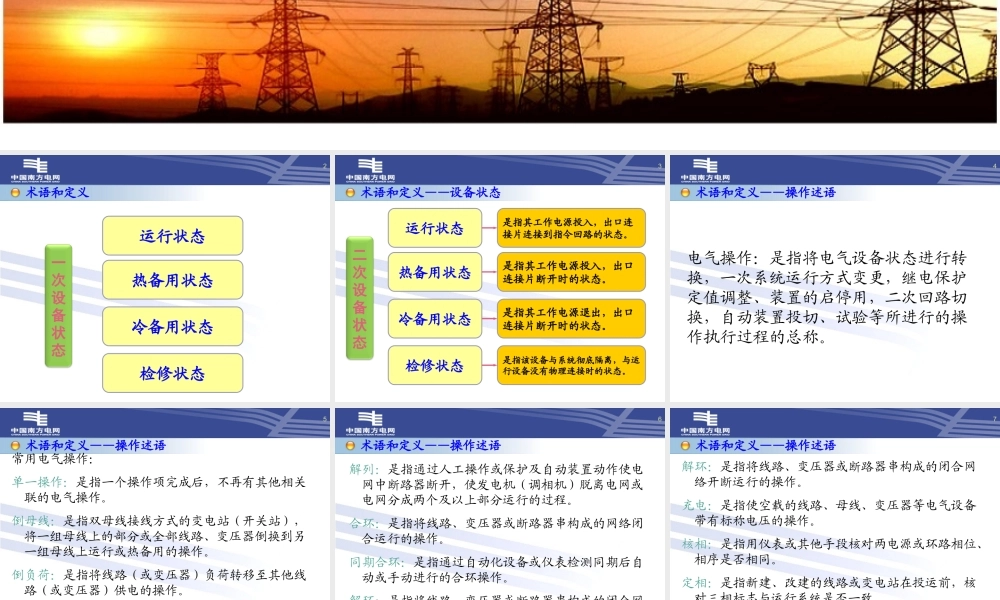

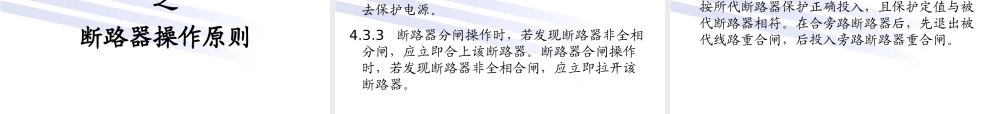

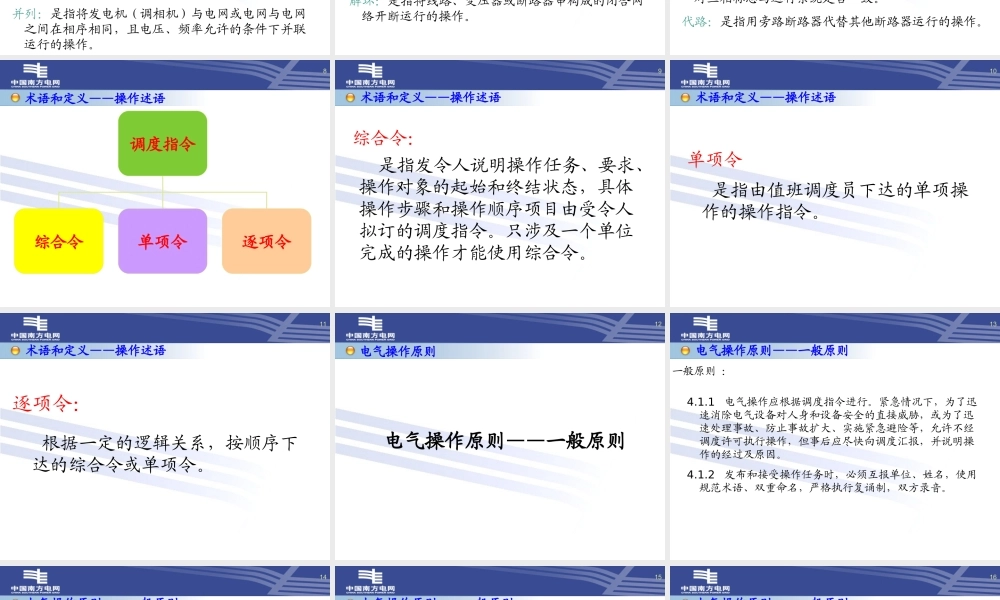

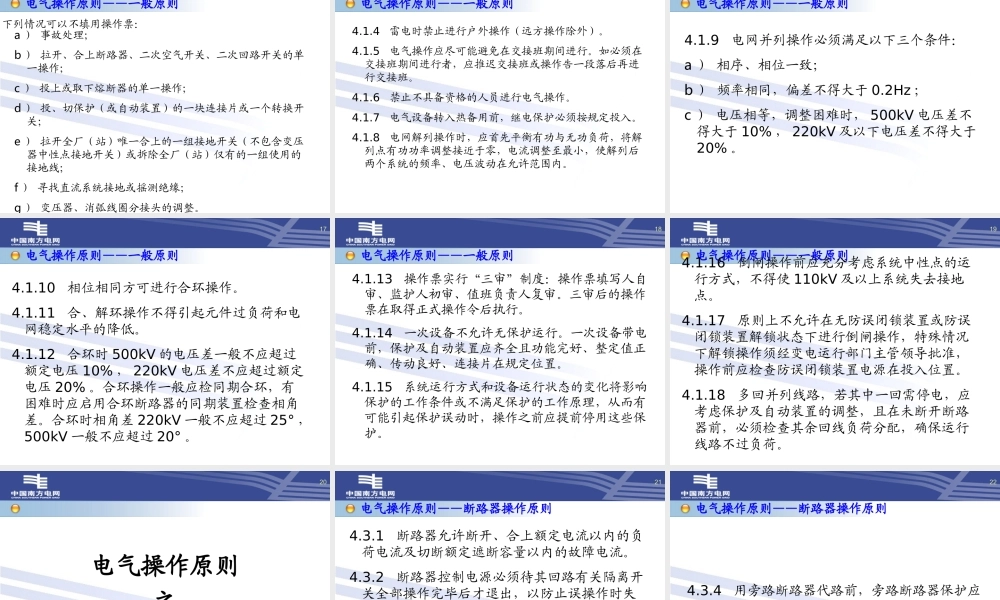

1 电气操作导则电气操作导则 2 术语和定义术语和定义 运行状态运行状态 一一次次设设备备状状态态 热备用状态热备用状态 冷备用状态冷备用状态 检修状态检修状态 3 术语和定义术语和定义设备状态设备状态 运行状态运行状态 二二次次设设备备状状态态 热备用状态热备用状态 冷备用状态冷备用状态 检修状态检修状态 是指其工作电源投入，出口是指其工作电源投入，出口连接片连接到指令回路的状连接片连接到指令回路的状态。态。是指其工作电源投入，出口是指其工作电源投入，出口连接片断开时的状态。连接片断开时的状态。是指其工作电源退出，出口是指其工作电源退出，出口连接片断开时的状态。连接片断开时的状态。是指该设备与系统彻底隔离，是指该设备与系统彻底隔离，与运行设备没有物理连接时与运行设备没有物理连接时的状态。的状态。4 术语和定义术语和定义操作述语操作述语 电气操作：是指将电气设备状态进行转换，一次系统运行方式变更，继电保护定值调整、装臵的启停用，二次回路切换，自动装臵投切、试验等所进行的操作执行过程的总称。5 术语和定义术语和定义操作述语操作述语 常用电气操作：单一操作：是指一个操作项完成后，不再有其他相关联的电气操作。倒母线：是指双母线接线方式的变电站（开关站），将一组母线上的部分或全部线路、变压器倒换到另一组母线上运行或热备用的操作。倒负荷：是指将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。并列：是指将发电机（调相机）与电网或电网与电网之间在相序相同，且电压、频率允许的条件下并联运行的操作。6 术语和定义术语和定义操作述语操作述语 解列：是指通过人工操作或保护及自动装臵动作使电网中断路器断开，使发电机（调相机）脱离电网或电网分成两个及以上部分运行的过程。合环：是指将线路、变压器或断路器串构成的网络闭合运行的操作。同期合环：是指通过自动化设备或仪表检测同期后自动或手动进行的合环操作。解环：是指将线路、变压器或断路器串构成的闭合网络开断运行的操作。7 术语和定义术语和定义操作述语操作述语 解环：是指将线路、变压器或断路器串构成的闭合网络开断运行的操作。充电：是指使空载的线路、母线、变压器等电气设备带有标称电压的操作。核相：是指用仪表或其他手段核对两电源或环路相位、相序是否相同。定相：是指新建、改建的线路或变电站在投运前，核对三相标志与运行系统是否一致。代路：是指用旁路断路器代替其他断路器运行的操作。8 术语和定义术语和定义操作述语操作述语 调度指令调度指令 综合令综合令 单项令单项令 逐项令逐项令 9 术语和定义术语和定义操作述语操作述语 是指发令人说明操作任务、要求、操作对象的起始和终结状态，具体操作步骤和操作顺序项目由受令人拟订的调度指令。只涉及一个单位完成的操作才能使用综合令。综合令：10 术语和定义术语和定义操作述语操作述语 是指由值班调度员下达的单项操作的操作指令。单项令 11 术语和定义术语和定义操作述语操作述语 根据一定的逻辑关系，按顺序下达的综合令或单项令。逐项令：12 电气操作原则电气操作原则 电气操作原则电气操作原则一般原则一般原则 13 电气操作原则电气操作原则一般原则一般原则 4.1.1 电气操作应根据调度指令进行。紧急情况下，为了迅速消除电气设备对人身和设备安全的直接威胁，或为了迅速处理事故、防止事故扩大、实施紧急避险等，允许不经调度许可执行操作，但事后应尽快向调度汇报，并说明操作的经过及原因。4.1.2 发布和接受操作任务时，必须互报单位、姓名，使用规范术语、双重命名，严格执行复诵制，双方录音。一般原则：14 电气操作原则电气操作原则一般原则一般原则 a）事故处理；b）拉开、合上断路器、二次空气开关、二次回路开关的单一操作；c）投上或取下熔断器的单一操作；d）投、切保护（或自动装臵）的一块连接片或一个转换开关；e）拉开全厂（站）唯一合上的一组接地开关（不包含变压器中性点接地开关）或拆除全厂（站）仅有的一组使用的接地线；f）寻找直流系统接地或摇测绝缘；g）变压器、消弧线圈分接头的调整。下列情况可以不填用操作票：15 电气操作原则电气操作原则一般原则一般原则 4.1.4 雷电时禁止进行户外操作（远方操作除外）。4.1.5 电气操作应尽可能避免在交接班期间进行。如必须在交接班期间进行者，应推迟交接班或操作告一段落后再进行交接班。4.1.6 禁止不具备资格的人员进行电气操作。4.1.7 电气设备转入热备用前，继电保护必须按规定投入。4.1.8 电网解列操作时，应首先平衡有功与无功负荷，将解列点有功功率调整接近于零，电流调整至最小，使解列后两个系统的频率、电压波动在允许范围内。16 电气操作原则电气操作原则一般原则一般原则 4.1.9 电网并列操作必须满足以下三个条件：a）相序、相位一致；b）频率相同，偏差不得大于0.2Hz；c）电压相等，调整困难时，500kV电压差不得大于10%，220kV及以下电压差不得大于20%。17 电气操作原则电气操作原则一般原则一般原则 4.1.10 相位相同方可进行合环操作。4.1.11 合、解环操作不得引起元件过负荷和电网稳定水平的降低。4.1.12 合环时500kV的电压差一般不应超过额定电压10%，220kV电压差不应超过额定电压20%。合环操作一般应检同期合环，有困难时应启用合环断路器的同期装臵检查相角差。合环时相角差220kV一般不应超过25，500kV一般不应超过20。18 电气操作原则电气操作原则一般原则一般原则 4.1.13 操作票实行“三审”制度：操作票填写人自审、监护人初审、值班负责人复审。三审后的操作票在取得正式操作令后执行。4.1.14 一次设备不允许无保护运行。一次设备带电前，保护及自动装臵应齐全且功能完好、整定值正确、传动良好、连接片在规定位臵。4.1.15 系统运行方式和设备运行状态的变化将影响保护的工作条件或不满足保护的工作原理，从而有可能引起保护误动时，操作之前应提前停用这些保护。19 电气操作原则电气操作原则一般原则一般原则 4.1.16 倒闸操作前应充分考虑系统中性点的运行方式，不得使110kV及以上系统失去接地点。4.1.17 原则上不允许在无防误闭锁装臵或防误闭锁装臵解锁状态下进行倒闸操作，特殊情况下解锁操作须经变电运行部门主管领导批准，操作前应检查防误闭锁装臵电源在投入位臵。4.1.18 多回并列线路，若其中一回需停电，应考虑保护及自动装臵的调整，且在未断开断路器前，必须检查其余回线负荷分配，确保运行线路不过负荷。20 电气操作原则电气操作原则 之之 断路器操作原则断路器操作原则 21 电气操作原则电气操作原则断路器操作原则断路器操作原则 4.3.1 断路器允许断开、合上额定电流以内的负荷电流及切断额定遮断容量以内的故障电流。4.3.2 断路器控制电源必须待其回路有关隔离开关全部操作完毕后才退出，以防止误操作时失去保护电源。4.3.3 断路器分闸操作时，若发现断路器非全相分闸，应立即合上该断路器。断路器合闸操作时，若发现断路器非全相合闸，应立即拉开该断路器。22 电气操作原则电气操作原则断路器操作原则断路器操作原则 4.3.4 用旁路断路器代路前，旁路断路器保护应按所代断路器保护正确投入，且保护定值与被代断路器相符。在合旁路断路器后，先退出被代线路重合闸，后投入旁路断路器重合闸。23 电气操作原则电气操作原则断路器操作原则断路器操作原则 旁路断路器代路操作，应先用旁路断路器对旁路母线充电一次，正常后断开，再用被代断路器的旁路隔离开关对旁母充电，最后用旁路断路器合环。旁路断路器代主变压器断路器运行，旁路断路器电流互感器与主变压器电流互感器转换前退出主变压器差动保护连接片。代路完成后投入主变压器差动保护及其他保护和自动装臵跳旁路断路器连接片。使用母联兼旁路断路器代替其他断路器时，应考虑母线运行方式改变前后母联断路器继电保护和母线保护整定值的正确配合。进行无旁路断路器的代路操作时，应将经操作隔离开关所闭合的环路所有断路器改为死开关。24 电气操作原则电气操作原则断路器操作原则断路器操作原则 4.3.5 下列情况下，必须停用断路器自动重合闸装臵：a)重合闸装臵异常时；b)断路器灭弧介质及机构异常，但可维持运行时；c)断路器切断故障电流次数超过规定次数；d)线路带电作业要求停用自动重合闸装臵时；e)线路有明显缺陷时；f)对线路充电时；g)其他按照规定不能投重合闸装臵的情况。25 电气操作原则电气操作原则 之之 隔离开关操作原则隔离开关操作原则 26 电气操作原则电气操作原则隔离开关操作原则隔离开关操作原则 禁止用隔离开关拉合带负荷设备或带负荷线路。禁止用隔离开关拉开、合上空载主变压器。禁止用隔离开关拉开、合上故障电流。禁止用隔离开关将带负荷的电抗器短接或解除短接。27 电气操作原则电气操作原则隔离开关操作原则隔离开关操作原则 4.4.3 允许使用隔离开关进行下列操作：a)拉开、合上无故障的电压互感器及避雷器；b)在系统无故障时，拉开、合上变压器中性点接地开关；c)拉开、合上无阻抗的环路电流；d)用屋外三联隔离开关可拉开、合上电压在10kV及以下，电流在9A以下的负荷电流。超过上述范围时，必须经过计算、试验，并经主管单位总工程师批准。28 电气操作原则电气操作原则隔离开关操作原则隔离开关操作原则 4.4.7 电压互感器停电操作时，先断开二次空气开关（或取下二次熔断器），后拉开一次隔离开关。送电操作顺序相反。一次侧未并列运行的两组电压互感器，禁止二次侧并列。4.4.8 隔离开关操作前，必须投入相应断路器控制电源。4.4.9 手动操作隔离开关时，必须戴绝缘手套，雨天室外操作应使用带防雨罩的绝缘棒、穿绝缘靴，接地网电阻不符合要求的，睛天也应穿绝缘靴。29 电气操作原则电气操作原则 之之 母线操作原则母线操作原则 30 电气操作原则电气操作原则母线操作原则母线操作原则 4.5.1 母线操作时，应根据继电保护的要求调整母线差动保护运行方式。4.5.2 母线停、送电操作时，应作好电压互感器二次切换，防止电压互感器二次侧向母线反充电。4.5.3 用母联断路器对母线充电时，应投入母联断路器充电保护，充电正常后退出充电保护。4.5.4 倒母线应考虑各组母线的负荷与电源分布的合理性。4.5.5 对于曾经发生谐振过电压的母线，必须采取防范措施才能进行倒闸操作。31 电气操作原则电气操作原则母线操作原则母线操作原则 4.5.6 倒母线操作，应按规定投退和转换有关线路保护及母差保护，倒母线前应将母联断路器设臵为死开关。4.5.7 运行设备倒母线操作时，母线隔离开关必须按“先合后拉”的原则进行。4.5.8 仅进行热备用间隔设备的倒母线操作时，应先将该间隔操作到冷备用状态，然后再操作到另一组母线热备用。这样的操作不应将母联断路器设臵为死开关。4.5.9 在停母线操作时，应先断开电压互感器二次空气开关或熔断器，再拉开一次隔离开关。4.5.10 母线断路器停电，应按照拉开母联断路器、拉开停电母线侧隔离开关、拉开运行母线侧隔离开关顺序进行操作。32 电气操作原则电气操作原则母线操作原则母线操作原则 4.5.11 对母线充电的操作，一般情况下应带电压互感器直接进行充电操作，有以下几种方式：a)用母联断路器进行母线充电操作，应投入母线充电保护。母联断路器隔离开关的操作遵循先合电源侧隔离开关的原则。b)用主变断路器对母线进行充电。c)用线路断路器或旁路断路器（本侧或对侧）对母线充电。4.5.12 两组母线的并、解列操作必须用断路器来完成。33 电气操作原则电气操作原则 之之 线路操作原则线路操作原则 34 电气操作原则电气操作原则线路操作原则线路操作原则 4.6.1 线路送电操作顺序，应先合上母线侧隔离开关，合后上线路侧隔离开关，再合上断路器。500kV 1 1/2接线方式，线路送电时一般应先合上母线侧断路器，后合中间断路器；停电时操作顺序相反。一般应选择大电源侧作为充电侧，停电时顺序相反。4.6.2 线路停送电时，应防止线路末端电压超过额定电压的1.15倍，持续时间不超过
