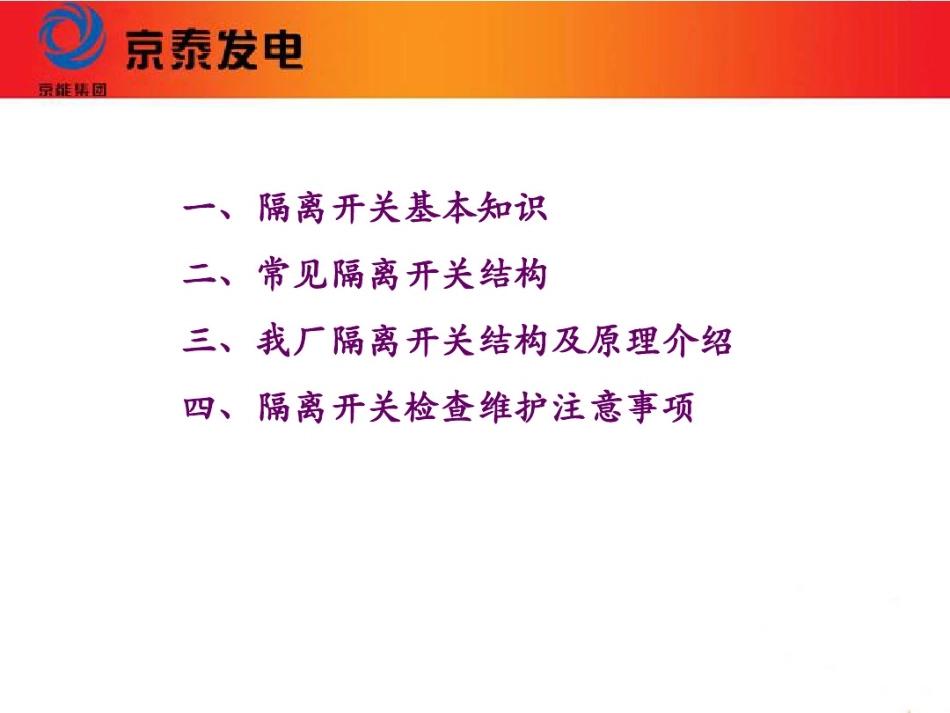

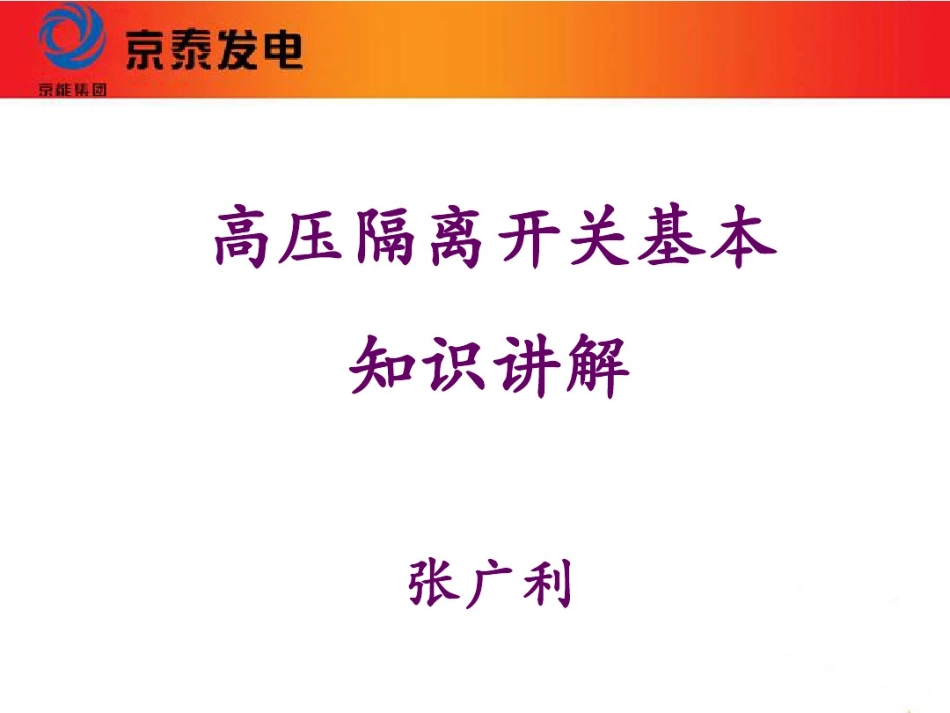

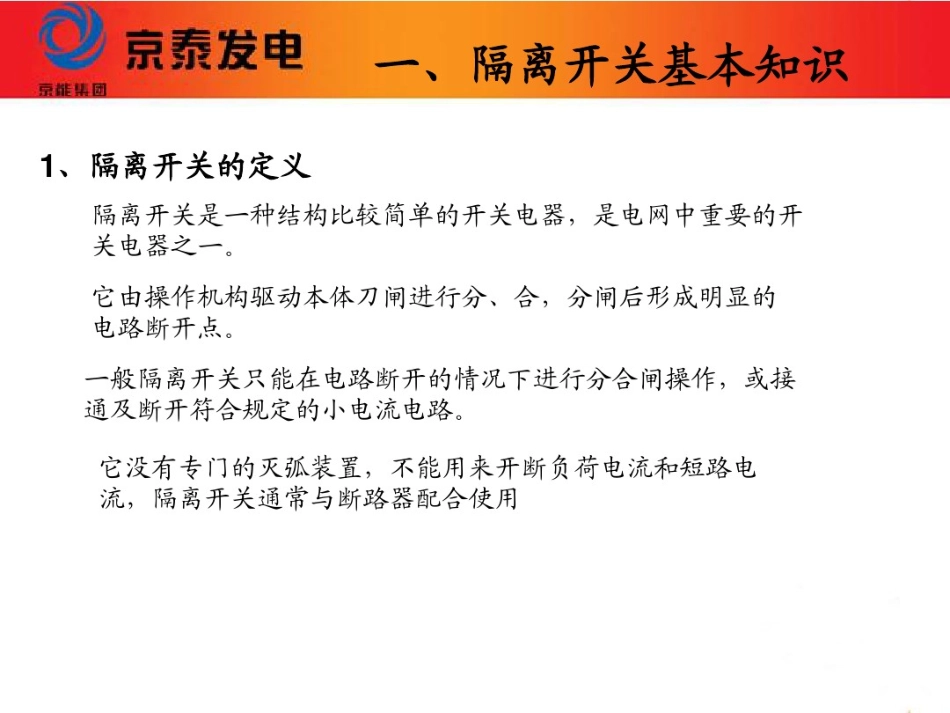

京泰发电京能集团高压隔离开关基本知识讲解张广利京泰发电京能集团一、隔离开关基本知识二、常见隔离开关结构三、我厂隔离开关结构及原理介绍四、隔离开关检查维护注意事项京泰发电一、隔离开关基本知识京能集团1、隔离开关的定义隔离开关是一种结构比较简单的开关电器，是电网中重要的开关电器之一。它由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点。一般隔离开关只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。它没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用京泰发电一、隔离开关基本知识京能集团2、隔离开关的作用(1）、隔离电源，保证安全隔离开关的主要用途是保证检修装置时工作的安全。在需要检修的部分和其它带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口耐压一般比其对地绝缘的耐压高出10%15%。必要时应在隔离开关上附设接地刀闸，供检修时接地用。在无电流的电路上用隔离开关分断电路等电位状态也可分断电路京泰发电京能集团(2）、倒闸操作即用隔离开关将电气设备或线路从一组母线切换到另一组母线上。WL1 WL2 WL3 WL4QS11母线隔离开关QS13.QS12QS12线路隔离开关QFI断路器与隔离开关间的操作顺序QS1保证隔离开关“先通后断”（在等电位状态下，隔离W开关也可以单独操作)，这种断路器与隔离开关间的操作顺序必须严格遵守，绝不能带负荷拉刀闸（即隔离开关)，否则将造成误操作，产生电弧而导致严重的后果。电源1电源2母线隔离开关与线路隔离开关间的操作顺序单母线接线母线隔离开关“先通后断”，即接通电路时，先合母线隔离开关，后合线路隔离开关；切断电路时，先断开线路隔离开关，后断开母线隔离开关。以避免万一断路器的实际开合状态与指带负荷分合事故示状态不一致时，误操作发生在母线隔离开关上，产生的电弧会引起母线短路，使事故扩大。
