隔离开关.pdf

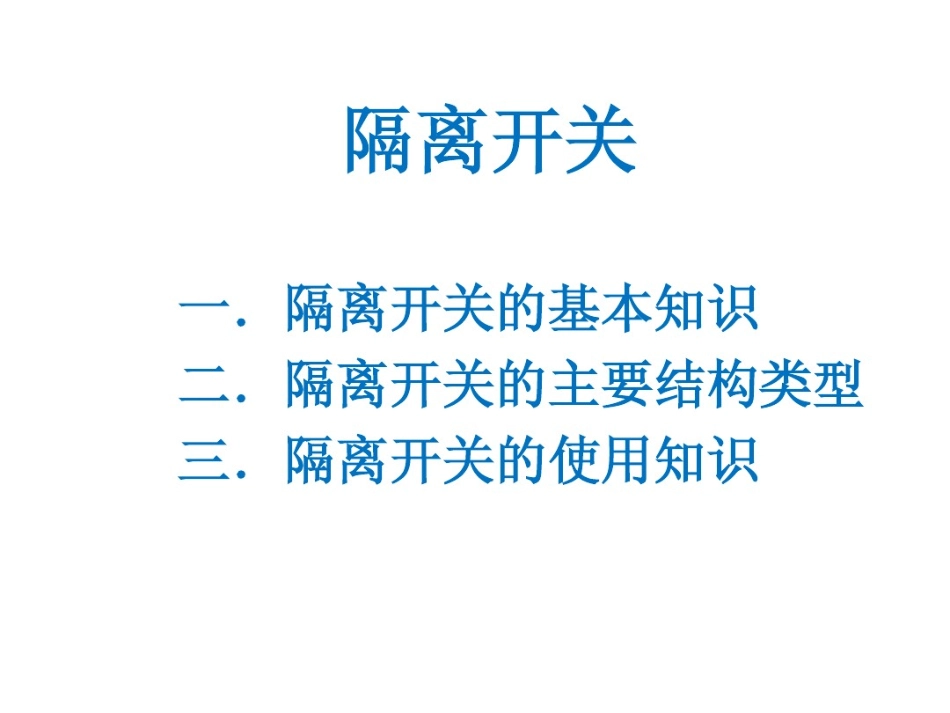

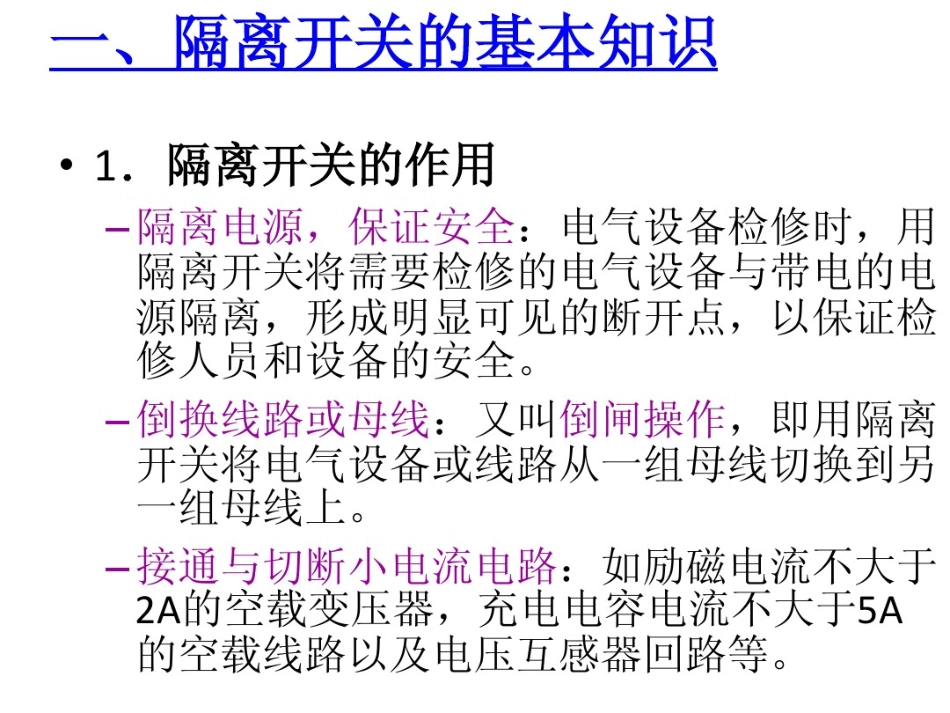

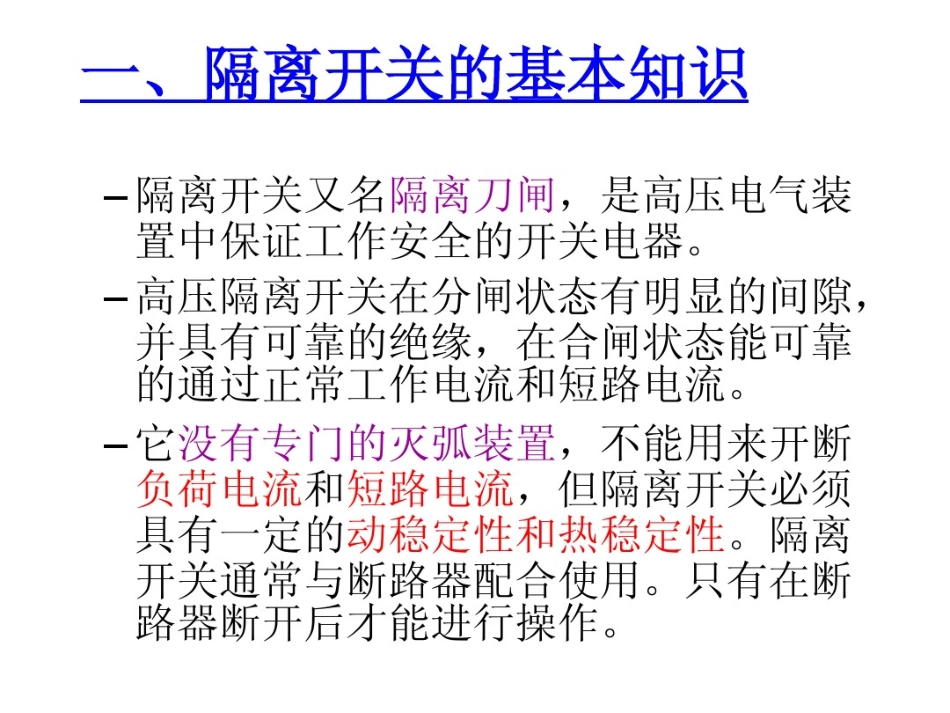

隔离开关一。隔离开关的基本知识二。隔离开关的主要结构类型三。隔离开关的使用知识一、隔离开关的基本知识隔离开关又名隔离刀闸，是高压电气装置中保证工作安全的开关电器。-1高压隔离开关在分闸状态有明显的间隙，并具有可靠的绝缘，在合闸状态能可靠的通过正常工作电流和短路电流它没有专门的灭弧装置，不能用来开断负荷电流和短路电流，但隔离开关必须具有一定的动稳定性和热稳定性。隔离开关通常与断路器配合使用。只有在断路器断开后才能进行操作一、隔离开关的基本知识1.隔离开关的作用-隔离电源，保证安全：电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。-倒换线路或母线：又叫倒闸操作，即用隔离开关将电气设备或线路从一组母线切换到另一组母线上。-接通与切断小电流电路：如励磁电流不大于2A的空载变压器，充电电容电流不大于5A的空载线路以及电压互感器回路等。一、隔离开关的基本知识2、对隔离开关的基本要求：具有明显的断点。应有可靠的绝缘。一-一具有足够的热稳定、动稳定。操作性能好。结构简单、动作可靠。带接地刀闸的隔离开关必须装设连锁机构一、隔离开关的基本知识3.隔离开关的技术参数和型号-额定电压(kV)指隔离开关能承受的正常工作线电压。目前，我国电力系统中隔离开关采用的额定电压等级为10、35、66、110、220、330、500kV.-最高工作电压(kV)-额定电流(A)指隔离开头可以长期通过的工作电流。隔离开头长期通过额定电流时，其各部分的发热温度不能超过允许值。-热稳定电流(kA)在规定时间内允许通过的最大电流-极限通过电流峰值(kA)
