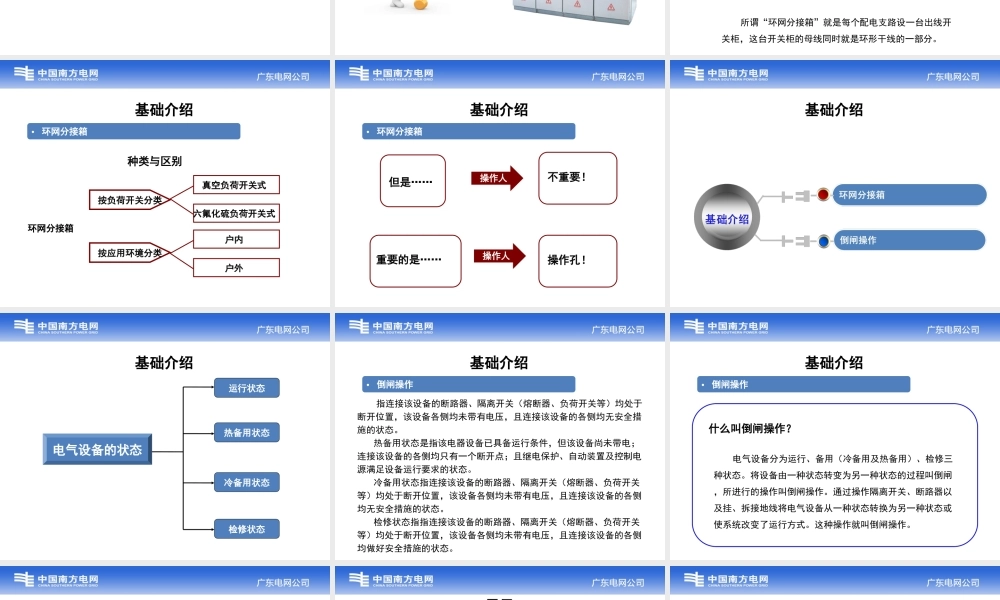

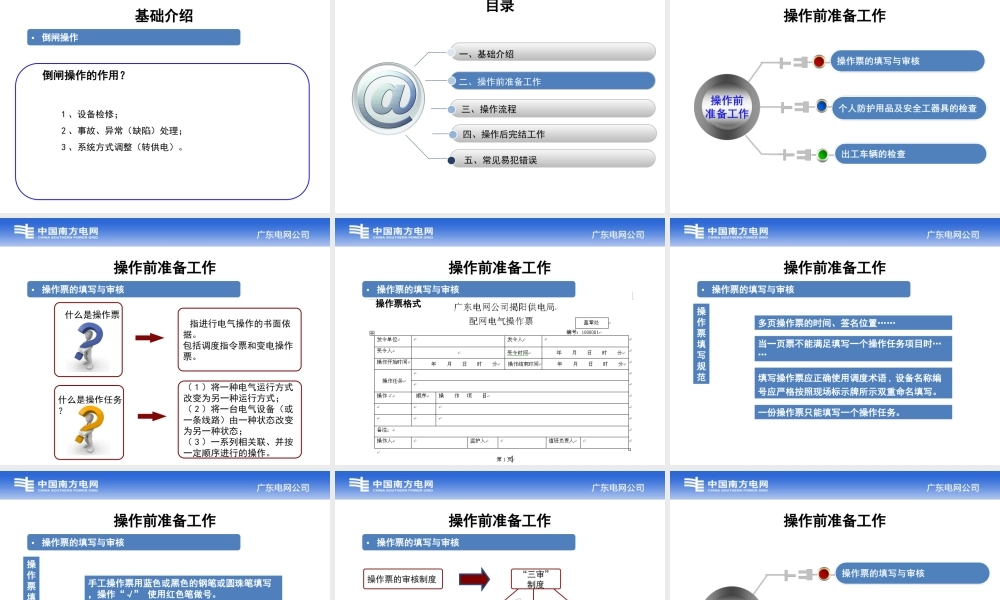

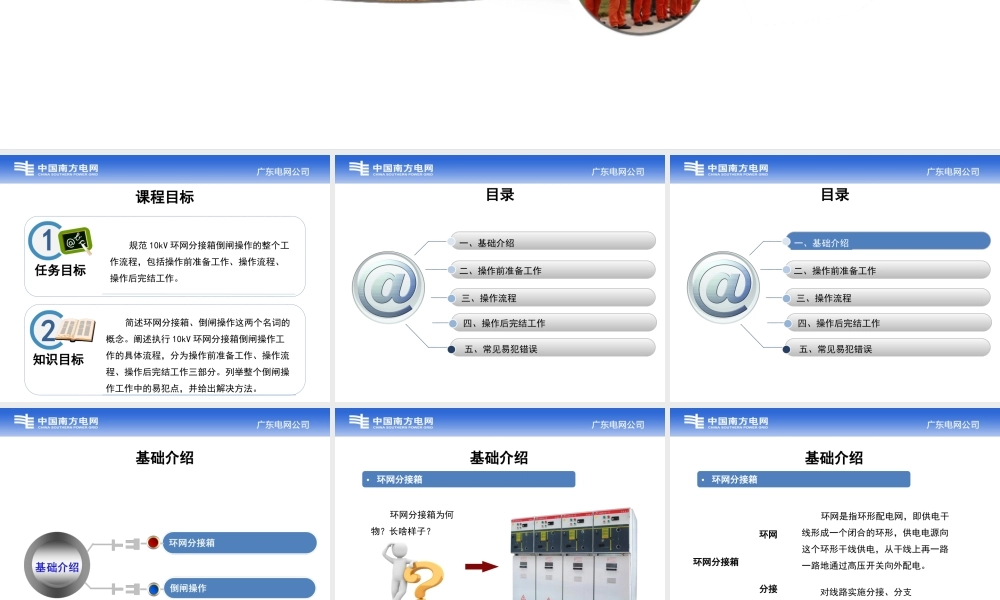

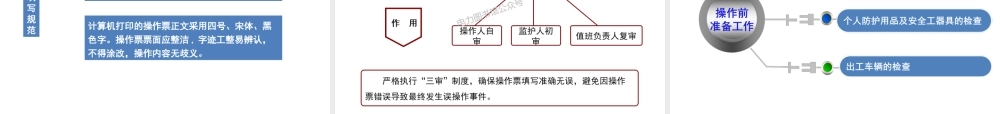

10kV10kV环网分接箱倒闸操作环网分接箱倒闸操作 课程目标课程目标 规范10kV环网分接箱倒闸操作的整个工作流程，包括操作前准备工作、操作流程、操作后完结工作。任务目标任务目标 1 1 2 2 简述环网分接箱、倒闸操作这两个名词的概念。阐述执行10kV环网分接箱倒闸操作工作的具体流程，分为操作前准备工作、操作流程、操作后完结工作三部分。列举整个倒闸操作工作中的易犯点，并给出解决方法。知识目标知识目标 一、基础介绍 二、操作前准备工作 三、操作流程 五、常见易犯错误 目录目录 四、操作后完结工作 一、基础介绍 二、操作前准备工作 三、操作流程 五、常见易犯错误 四、操作后完结工作 目录目录 基础介绍基础介绍 基础介绍基础介绍 环网分接箱为何物？长啥样子？环网分接箱环网分接箱 环网分接箱环网分接箱 环网环网 分接分接 环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。对线路实施分接、分支 基础介绍基础介绍 环网分接箱环网分接箱 所谓“环网分接箱”就是每个配电支路设一台出线开关柜，这台开关柜的母线同时就是环形干线的一部分。种类与区别种类与区别 环网分接箱环网分接箱 按负荷开关分类按负荷开关分类 按应用环境分类按应用环境分类 真空负荷开关式真空负荷开关式 六氟化硫负荷开关式六氟化硫负荷开关式 户内户内 户外户外 基础介绍基础介绍 环网分接箱环网分接箱 但是但是 操作人操作人 不重要！不重要！重要的是重要的是 操作人操作人 操作孔！操作孔！基础介绍基础介绍 环网分接箱环网分接箱 基础介绍基础介绍 运行状态运行状态 热备用状态热备用状态 冷备用状态冷备用状态 检修状态检修状态 电气设备的状态电气设备的状态 基础介绍基础介绍 指连接该设备的断路器、隔离开关（熔断器、负荷开关等）均处于断开位置，该设备各侧均未带有电压，且连接该设备的各侧均无安全措施的状态。热备用状态是指该电器设备已具备运行条件，但该设备尚未带电；连接该设备的各侧均只有一个断开点；且继电保护、自动装置及控制电源满足设备运行要求的状态。冷备用状态指连接该设备的断路器、隔离开关（熔断器、负荷开关等）均处于断开位置，该设备各侧均未带有电压，且连接该设备的各侧均无安全措施的状态。检修状态指指连接该设备的断路器、隔离开关（熔断器、负荷开关等）均处于断开位置，该设备各侧均未带有电压，且连接该设备的各侧均做好安全措施的状态。基础介绍基础介绍 倒闸操作倒闸操作 什么叫倒闸操作？什么叫倒闸操作？电气设备分为运行、备用（冷备用及热备用）、检修三种状态。将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。这种操作就叫倒闸操作。基础介绍基础介绍 倒闸操作倒闸操作 倒闸操作的作用？倒闸操作的作用？1、设备检修；2、事故、异常（缺陷）处理；3、系统方式调整（转供电）。基础介绍基础介绍 倒闸操作倒闸操作 一、基础介绍 二、操作前准备工作 三、操作流程 五、常见易犯错误 目录目录 四、操作后完结工作 操作前准备工作操作前准备工作 （1）将一种电气运行方式改变为另一种运行方式；（2）将一台电气设备（或一条线路）由一种状态改变为另一种状态；（3）一系列相关联、并按一定顺序进行的操作。指进行电气操作的书面依据。包括调度指令票和变电操作票。什么是操作票？什么是操作任务？操作前准备工作操作前准备工作 操作票的填写与审核操作票的填写与审核 操作票格式操作票格式 操作前准备工作操作前准备工作 操作票的填写与审核操作票的填写与审核 多页操作票的时间、签名位置多页操作票的时间、签名位置 当一页票不能满足填写一个操作任务项目时当一页票不能满足填写一个操作任务项目时 填写操作票应正确使用调度术语填写操作票应正确使用调度术语,设备名称编号设备名称编号应严格按照现场标示牌所示双重命名填写。应严格按照现场标示牌所示双重命名填写。一份操作票只能填写一个操作任务。一份操作票只能填写一个操作任务。操操 作作 票票 填填 写写 规规 范范 操作前准备工作操作前准备工作 操作票的填写与审核操作票的填写与审核 手工操作票用蓝色或黑色的钢笔或圆珠笔填写手工操作票用蓝色或黑色的钢笔或圆珠笔填写，操作，操作“”使用红色笔做号。使用红色笔做号。计算机打印的操作票正文采用四号、宋体、黑计算机打印的操作票正文采用四号、宋体、黑色字。操作票票面应整洁色字。操作票票面应整洁,字迹工整易辨认，不字迹工整易辨认，不得涂改，操作内容无歧义。得涂改，操作内容无歧义。操操 作作 票票 填填 写写 规规 范范 操作前准备工作操作前准备工作 操作票的填写与审核操作票的填写与审核 操作前准备工作操作前准备工作 操作票的填写与审核操作票的填写与审核 操作前准备工作操作前准备工作 个人防护用品的穿戴标准个人防护用品的穿戴标准 1应穿着统一配发的棉质工作服，工作服着装要求整洁、完好、扣子扣全。2佩戴安全帽时双手持帽檐，将安全帽从前至后扣于头顶，调整好后箍，系好下颌带，低头不下滑、昂头不松动。3留长发的员工将头发束好，放入安全帽内。操作前准备工作操作前准备工作 个人防护用品及安全工器具的检查个人防护用品及安全工器具的检查 绝缘手套检查 外观检查、气密性检查外观检查、气密性检查 绝缘靴检查 外观检查外观检查 验电器检查 验电器自检验电器自检 安安 全全 工工 器器 具具 的的 检检 查查 操作前准备工作操作前准备工作 个人防护用品及安全工器具的检查个人防护用品及安全工器具的检查 安安 全全 工工 器器 具具 检检 查查 视视 频频 验电器检查视频 操作前准备工作操作前准备工作 个人防护用品及安全工器具的检查个人防护用品及安全工器具的检查 安安 全全 工工 器器 具具 领领 用用 登登 记记 操作前准备工作操作前准备工作 个人防护用品及安全工器具的检查个人防护用品及安全工器具的检查 操作前准备工作操作前准备工作 2、通过车辆检查，可以保证行车的顺畅，避免因没油等情况导致不能准时到达操作现场。1、通过检查车辆各器件是否正常，有效避免因车辆机械故障导致交通事故的发生，保证操作人员行车安全。思考：为什么要进行车辆思考：为什么要进行车辆检查？检查？操作前准备工作操作前准备工作 出工车辆的检查出工车辆的检查 车辆检查的项目 机油 燃料 冷却水 胎压 刹车 方向 灯光与后视 雨刮 操作前准备工作操作前准备工作 出工车辆的检查出工车辆的检查 车辆常见问题及编号 行 车记录 操作前准备工作操作前准备工作 出工车辆的检查出工车辆的检查 编号 说明 编号 说明 编号 说明 CL1 手制动器调整不适当 CL2 脚制动器调整不适当 CL3 手制动器失灵 CL4 脚制动器失灵 CL5 制动距离不符合要求 CL6 转动装置不灵活 CL7 转动装置失灵 CL8 离合器分离不彻底 CL9 离合器结合不平稳 车辆常见问题及编号车辆常见问题及编号 操作前准备工作操作前准备工作 编号 说明 编号 说明 编号 说明 CL10 踩、放离合器时有异常声响 CL11 漏燃油 CL12 漏扫油 CL13 漏水 CL14 喇叭不响 CL15 左远光灯损坏 车辆常见问题及编号车辆常见问题及编号 操作前准备工作操作前准备工作 编号 说明 编号 说明 编号 说明 CL16 右远光灯损坏 CL17 左近光灯损坏 CL18 右近光灯损坏 CL19 左前转向灯损坏 CL20 右前转向灯损坏 CL21 左后转向灯损坏 CL22 右后转向灯损坏 CL23 左刹车灯损坏 CL24 右刹车灯损坏 车辆常见问题及编号车辆常见问题及编号 操作前准备工作操作前准备工作 编号 说明 编号 说明 编号 说明 CL25 雨刷失灵 CL26 雨刷效果差 CL27 左后视镜损坏 CL28 右后视镜损坏 CL29 轮胎磨损严重 CL30 轮胎气压不足 车辆常见问题及编号车辆常见问题及编号 操作前准备工作操作前准备工作 编号 说明 编号 说明 编号 说明 CL31 转速表失灵或指示不准确 CL32 油表失灵或指示不准确 CL33 水温表失灵或指示不准确 CL34 车门关闭不良或锁具失灵 CL35 防盗装置失灵 CL36 机油不足 CL37 机油有杂质需要更换 CL38 冷却水不足 CL39 燃油不足 车辆常见问题及编号车辆常见问题及编号 操作前准备工作操作前准备工作 一、基础介绍 二、操作前准备工作 三、操作流程 五、常见易犯错误 目录目录 四、操作后完结工作 操作流程操作流程 操作流程操作流程 停电例子：停电例子：10kV10kV仙窖线仙窖线#1#1公用电缆分接箱公用电缆分接箱801801线路由运行转检修线路由运行转检修 操作流程操作流程 10kV环网分接箱倒闸操作流程环网分接箱倒闸操作流程 送电例子：送电例子：10kV10kV仙窖线仙窖线#1#1公用电缆分接箱公用电缆分接箱801801线路由检修转运行线路由检修转运行 操作流程操作流程 10kV环网分接箱倒闸操作流程环网分接箱倒闸操作流程 操作流程操作流程 核对设备运行名称、编号核对设备运行名称、编号 核对设备正确位置、运行状态核对设备正确位置、运行状态 确认进线单元 确认出线单元 确认操作单元 确认操作单元指示灯 在发亮/熄灭状态 防止走 错间隔！核核 对对 设设 备备 的的 运运 行行 方方 式式 操作流程操作流程 流程的重点环节流程的重点环节 操作流程操作流程 操作流程操作流程 一、基础介绍 二、操作前准备工作 三、操作流程 五、常见易犯错误 目录目录 四、操作后完结工作 操作后完结工作操作后完结工作 操作后完结工作操作后完结工作 操作票回填：当操作票是通过配网生产管理信息系统生成并 打印，需要到该系统进行回填操作。要回填的项有：操作票回填操作票回填 操作后完结工作操作后完结工作 操作后完结工作操作后完结工作 车辆出车记录登记：工作完结后，记录行车状况等信息，回填行车记录。要回填的项有：车辆出行记录登记车辆出行记录登记 谢 谢
