南方电网 10kV架空线路停电更换耐张绝缘子作业培训手册.pptx

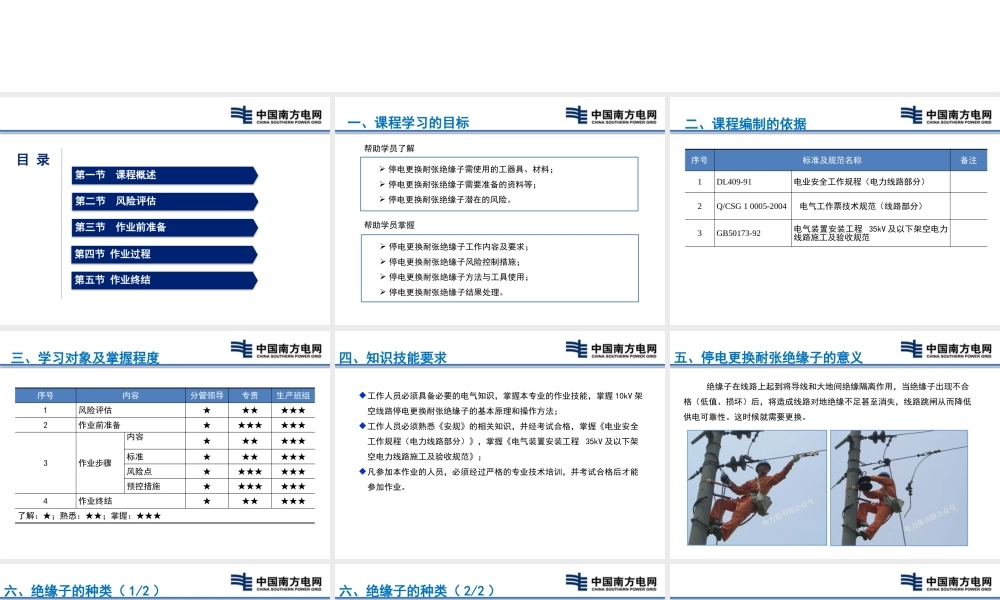

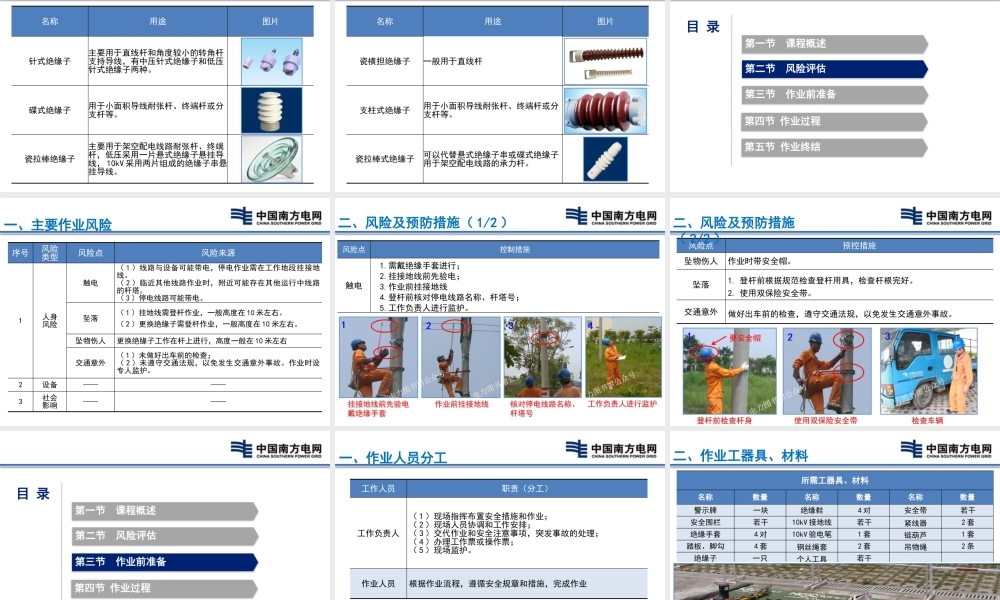

10kV10kV架空线路停电更换耐张绝缘子作业架空线路停电更换耐张绝缘子作业 目目 录录 第二节第二节 风险评估风险评估 第三节第三节 作业前准备作业前准备 第四节第四节 作业过程作业过程 第一节第一节 课程概述课程概述 第五节第五节 作业终结作业终结 停电更换耐张绝缘子需使用的工器具、材料；停电更换耐张绝缘子需要准备的资料等；停电更换耐张绝缘子潜在的风险。停电更换耐张绝缘子工作内容及要求；停电更换耐张绝缘子风险控制措施；停电更换耐张绝缘子方法与工具使用；停电更换耐张绝缘子结果处理。帮助学员了解 帮助学员掌握 一、课程学习的目标一、课程学习的目标 序号 标准及规范名称 备注 1 DL409-91 电业安全工作规程（电力线路部分）2 Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）3 GB50173-92 电气装置安装工程 35kV及以下架空电力线路施工及验收规范 二、课程编制的依据二、课程编制的依据 三、三、学习对象及掌握程度学习对象及掌握程度 序号 内容 分管领导 专责 生产班组 1 风险评估 2 作业前准备 3 作业步骤 内容 标准 风险点 预控措施 4 作业终结 了解：；熟悉：；掌握：四、四、知识技能要求知识技能要求 工作人员必须具备必要的电气知识，掌握本专业的作业技能，掌握10kV架空线路停电更换耐张绝缘子的基本原理和操作方法；工作人员必须熟悉安规的相关知识，并经考试合格，掌握电业安全工作规程（电力线路部分），掌握电气装置安装工程 35kV及以下架空电力线路施工及验收规范；凡参加本作业的人员，必须经过严格的专业技术培训，并考试合格后才能参加作业。五、停电更换耐张绝缘子的意义五、停电更换耐张绝缘子的意义 绝缘子在线路上起到将导线和大地间绝缘隔离作用，当绝缘子出现不合格（低值、损坏）后，将造成线路对地绝缘不足甚至消失，线路跳闸从而降低供电可靠性。这时候就需要更换。六、绝缘子的种类（六、绝缘子的种类（1/21/2）名称 用途 图片 针式绝缘子 主要用于直线杆和角度较小的转角杆支持导线，有中压针式绝缘子和低压针式绝缘子两种。碟式绝缘子 用于小面积导线耐张杆、终端杆或分支杆等。瓷拉棒绝缘子 主要用于架空配电线路耐张杆、终端杆，低压采用一片悬式绝缘子悬挂导线，10kV采用两片组成的绝缘子串悬挂导线。六、绝缘子的种类（六、绝缘子的种类（2/22/2）名称 用途 图片 瓷横担绝缘子 一般用于直线杆 支柱式绝缘子 用于小面积导线耐张杆、终端杆或分支杆等。瓷拉棒式绝缘子 可以代替悬式绝缘子串或碟式绝缘子用于架空配电线路的承力杆。目目 录录 第三节第三节 作业前准备作业前准备 第四节第四节 作业过程作业过程 第二节第二节 风险评估风险评估 第五节第五节 作业终结作业终结 第一节第一节 课程概述课程概述 序号 风险 类型 风险点 风险来源 1 人身 风险 触电（1）线路与设备可能带电，停电作业需在工作地段挂接地线。（2）临近其他线路作业时，附近可能存在其他运行中线路的杆塔。（3）停电线路可能带电。坠落（1）挂地线需登杆作业，一般高度在10米左右。（2）更换绝缘子需登杆作业，一般高度在10米左右。坠物伤人 更换绝缘子工作在杆上进行，高度一般在10米左右 交通意外（1）未做好出车前的检查；（2）未遵守交通法规，以免发生交通意外事故。作业时设专人监护。2 设备 3 社会 影响 一、一、主要作业风险主要作业风险 风险点 控制措施 触电 1.需戴绝缘手套进行；2.挂接地线前先验电；3.作业前挂接地线 4.登杆前核对停电线路名称、杆塔号；5.工作负责人进行监护。二、风险及预防措施（二、风险及预防措施（1/21/2）风险点 预控措施 坠物伤人 作业时带安全帽。坠落 1.登杆前根据规范检查登杆用具，检查杆根完好。2.使用双保险安全带。交通意外 做好出车前的检查，遵守交通法规，以免发生交通意外事故。二、风险及预防措施（二、风险及预防措施（2/22/2）目目 录录 第二节第二节 风险评估风险评估 第四节第四节 作业过程作业过程 第三节第三节 作业前准备作业前准备 第五节第五节 作业终结作业终结 第一节第一节 课程概述课程概述 工作人员 职责（分工）工作负责人（1）现场指挥布置安全措施和作业；（2）现场人员协调和工作安排；（3）交代作业和安全注意事项，突发事故的处理；（4）办理工作票或操作票；（5）现场监护。作业人员 根据作业流程，遵循安全规章和措施，完成作业 一、一、作业人员分工作业人员分工 二、二、作业工器具、材料作业工器具、材料 所需工器具、材料所需工器具、材料 名称名称 数量数量 名称名称 数量数量 名称名称 数量数量 警示牌 一块 绝缘鞋 4对 安全带 若干 安全围栏 若干 10kV接地线 若干 紧线器 2套 绝缘手套 4对 10kV验电笔 1套 链葫芦 1套 踏板、脚勾 4套 钢丝绳套 2套 吊物绳 2条 绝缘子 一只 个人工具 若干 序号序号 项目项目 内容内容 1 资料 工作票、作业表单、安全技术交底验收表等。2 办理工作票许可手续 作业人员需在工作票得到运行人员许可后方可进行作业。3 作业前安全交底 作业人员清楚工作任务、周围设备的带电情况、作业环境情况。4 现场设置 搬运仪器、工具、材料等 在施工现场做好安全围栏，并设置足够警示牌。三、三、作业资料及准备作业资料及准备 目目 录录 第二节第二节 风险评估风险评估 第三节第三节 作业前准备作业前准备 第四节第四节 作业过程作业过程 第五节第五节 作业终结作业终结 第一节第一节 课程概述课程概述 一、核对作业线路一、核对作业线路 抵达作业现场，核对线路名称及编号 二、围护作业现场二、围护作业现场 户外作业要进行围蔽，摆放警示牌 三、摆好工器具、材料三、摆好工器具、材料 在杆塔附近选一较平坦处（有条件可铺好地布），将所有工器具、材料依次摆放好。四、检查工器具四、检查工器具 五、检测绝缘子五、检测绝缘子 1.玻璃绝缘子-外观检查：没有磨损、明显可见裂纹；2.瓷质绝缘子-外观检查：没有磨损、明显可见裂纹、破碎、釉面剥落；3.用2500伏摇表进行绝缘电阻检测，单片绝缘电阻不小于300M。六、挂接地线六、挂接地线 七、更换绝缘子七、更换绝缘子 1 1扣扣 2 2紧紧 3 3检查检查 4 4松松 5 5拆拆 6 6安装安装 更换绝缘子“更换绝缘子“6 6步走”步走”七、更换绝缘子（七、更换绝缘子（1/71/7）1 1扣扣 扣好钢丝绳套：在水泥杆上采用抱箍安装的耐张绝缘子，钢丝绳套一般安装在抱箍上方十公分再沿着绝缘子安装方向偏转90度左右。如果绝缘子安装在铁塔横担，钢丝绳套应该距离绝缘子安装点的10-15cm处。若是扣在绝缘子侧，收紧导线时有可能压坏绝缘子，同时妨碍更换绝缘子的拆装。1 1扣扣 扣好紧线器：将紧线器牢固扣在导线上，防止紧线器受力滑动。扣好导线防脱落保护绳：保护绳要尽可能的收紧，以防紧线器失效导线脱落时产生的冲击力过大。七、更换绝缘子（七、更换绝缘子（2/72/7）2 2紧紧 收紧导线：使用紧线器收紧导线，使导线及各个受力点受一定张力。七、更换绝缘子（七、更换绝缘子（3/73/7）3 3检查检查 检查受力情况：全面检查各个连接部位的受力情况，施工人员采用手动摇晃手扳葫芦数次，检查各受力的情况，确保各点受力均衡。需要检查的受力点包括：1.紧线器是否扣紧；2.紧线器受力后是否安全牢固。七、更换绝缘子（七、更换绝缘子（4/74/7）4 4松松 使绝缘子松弛：继续收紧紧线器，使绝缘子松弛，适当调整导线防脱落保护绳，将绝缘子串承担的张力完全转移到紧线器上。七、更换绝缘子（七、更换绝缘子（5/75/7）5 5拆拆 拆除绝缘子：拆除绝缘子的连接金具，拆除不合格绝缘子。用吊物绳将绝缘子吊落地面。七、更换绝缘子（七、更换绝缘子（6/76/7）6 6安装安装 安装绝缘子：安装绝缘子的连接金具。检查绝缘子安装位置正确，各部分连接紧固，螺栓穿向正确，开口销、弹簧销完全到位。放松紧线器，恢复绝缘子受力。七、更换绝缘子（七、更换绝缘子（7/77/7）八、作业终结、拆除接地线八、作业终结、拆除接地线 塔上作业人员检查工作各部件情况，有无遗留物后携带吊物绳下塔。工作负责人确认绝缘子安装合格，人员撤离后，先拆除杆上导线端接地线。导线端接地线拆除后，再拆除接地端并清理完作业现场，结束工作票。拆除接地线时，先拆导线端，后拆接地端。作业要点总结作业要点总结 作业线路要核对；作业现场要围护；工器具、材料要摆好；工器具要检查；绝缘子更换前要检测；作业前要接地。1.准备工作“6要”1扣 2紧 3检查 4松 5拆 6安装 2.更换绝缘子“6步”10kV架空线路停电更换耐张绝缘子作业要点总结为：“6要，6步”，分别为准备工作“6要”，更换绝缘子“6步”。目目 录录 第二节第二节 风险评估风险评估 第三节第三节 作业前准备作业前准备 第五节第五节 作业终结作业终结 第四节第四节 作业过程作业过程 第一节第一节 课程概述课程概述 作业终结说明作业终结说明 序号序号 终结工作内容终结工作内容 注意事项注意事项 1 总体结果 检查绝缘子更换后是否符合要求。2 遗留问题及处理意见 对作业未能处理的问题进行记录。3 恢复现场 拆除作业现场安全防护措施，恢复到作业前状态。4 清理、撤离现场 确认所有工作班人员已经撤离作业现场。5 结束工作 办理工作终结手续，并记录相关情况。6 新增风险及控制措施 在作业过程中，发现本作业表单不能有效控制该项作业的风险，经本作业班组全体成员讨论，建议需要增减新的控制措施。7 作业负责人意见及签名 作业负责人对工作情况提出意见并签署名字 8 工作安排人审核意见、签名 作业安排人对工作情况审核，提出审核意见并签署名字 9 表单录入人 按要求填写作业记录，并签名；按要求完成资料更新，完成信息系统数据更新和发布。10 录入时间 根据实际情况填写结果录入时间
