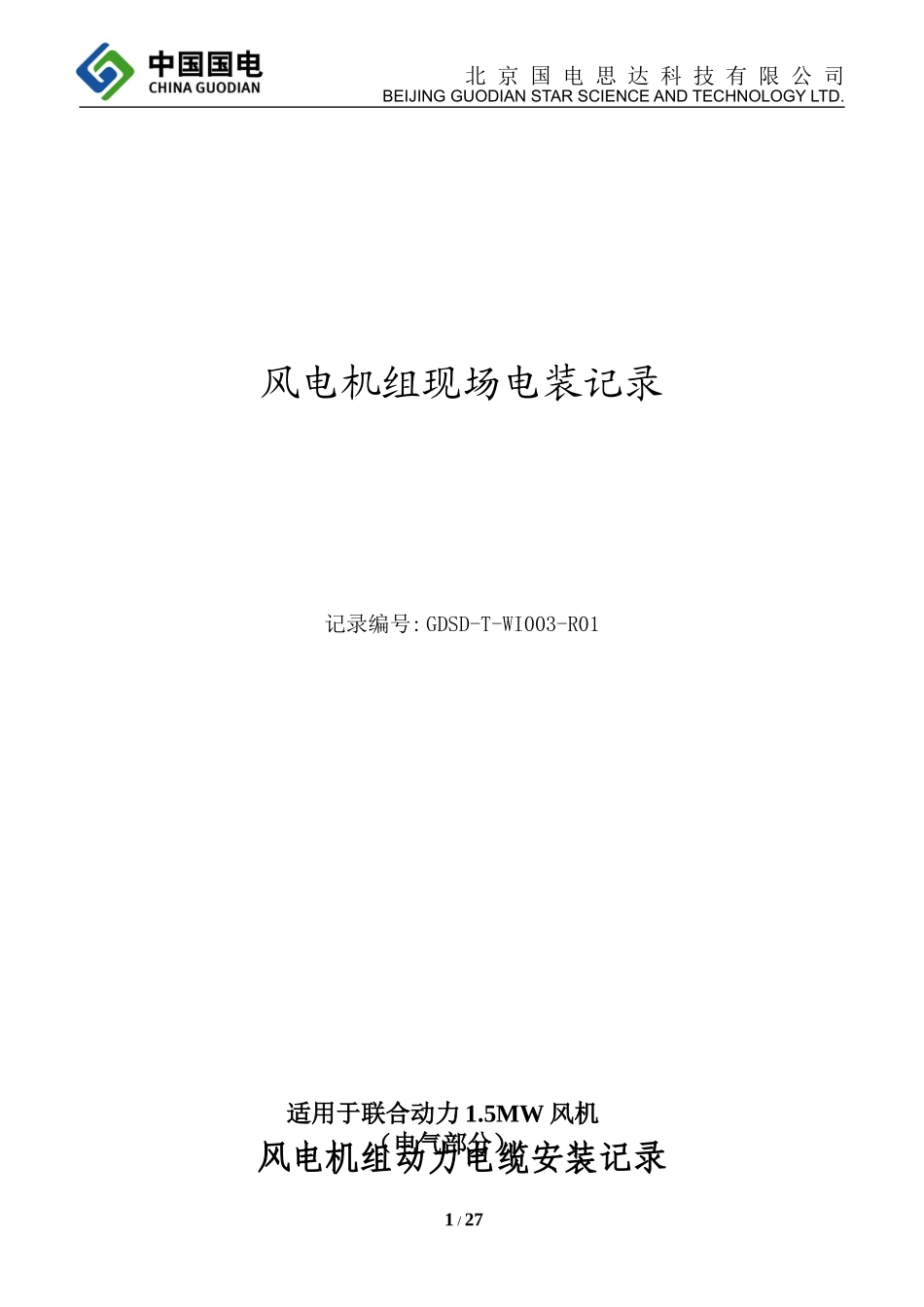

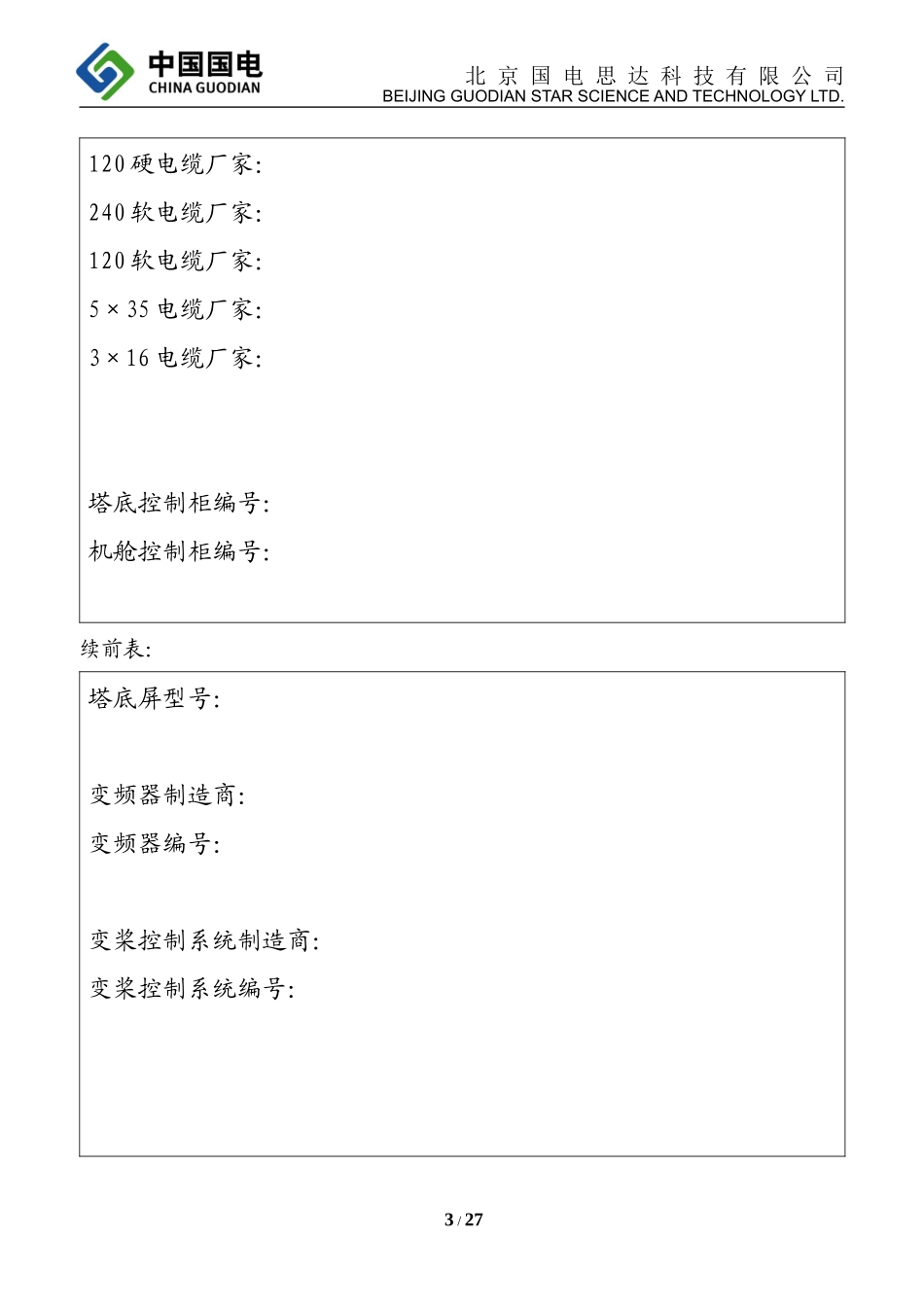

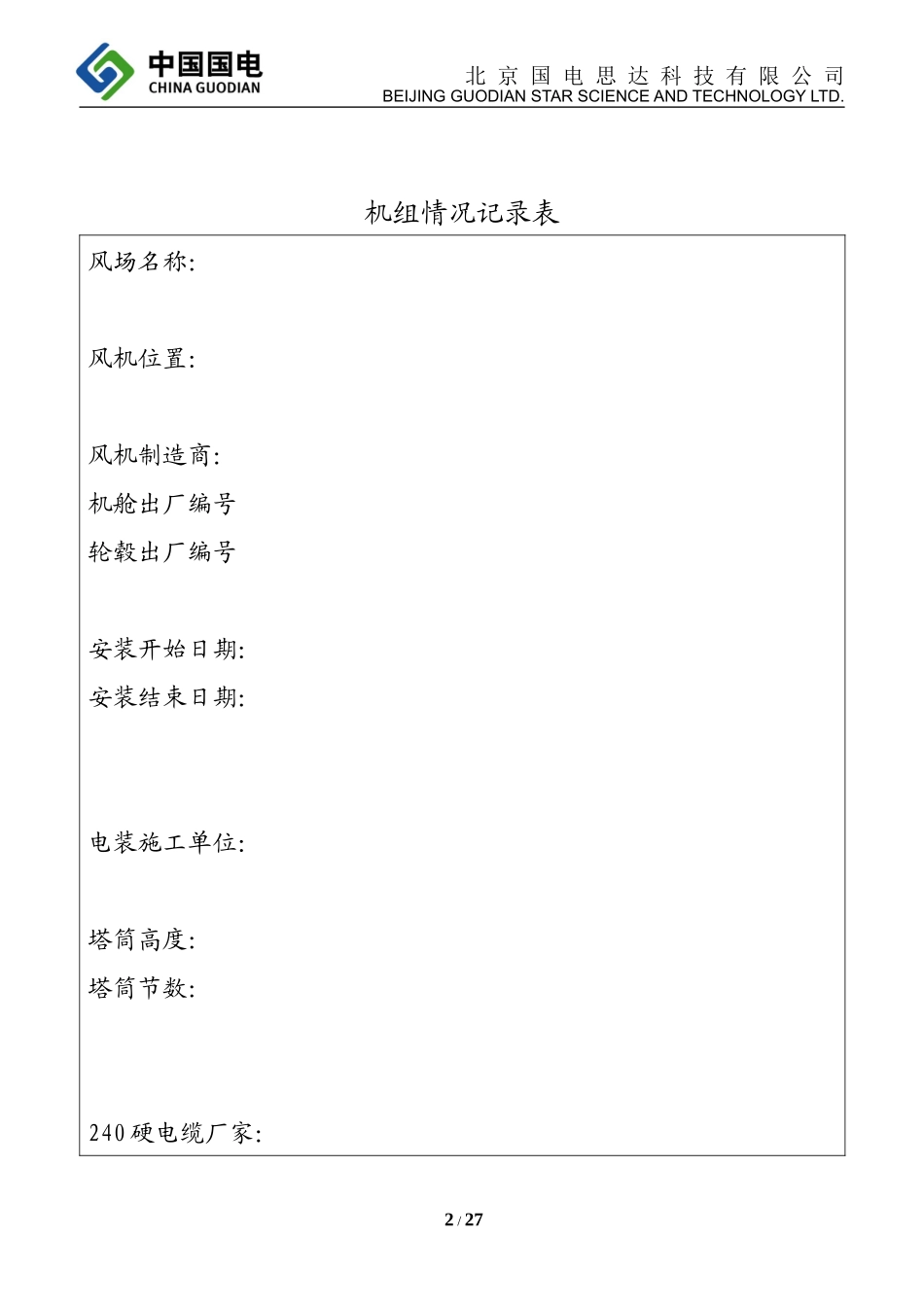

北 京 国 电 思 达 科 技 有 限 公 司 BEIJING GUODIAN STAR SCIENCE AND TECHNOLOGY LTD. 风电机组现场电装记录 记录编号: GDSD-T-WI003-R01 适用于联合动力1.5MW风机（电气部分） 风电机组动力电缆安装记录 机组情况记录表 风场名称： 风机位置： 风机制造商： 机舱出厂编号 轮毂出厂编号 安装开始日期： 安装结束日期： 电装施工单位： 塔筒高度： 塔筒节数： 240硬电缆厂家： 120硬电缆厂家： 240软电缆厂家： 120软电缆厂家： 5×35电缆厂家： 3×16电缆厂家： 塔底控制柜编号： 机舱控制柜编号： 续前表： 塔底屏型号： 变频器制造商： 变频器编号： 变桨控制系统制造商： 变桨控制系统编号： 发电机制造商： 发电机编号： 液压站制造商： 液压站编号： （上表有关风机相关信息由联合动力工作人员填写） 内容 页数 1．目标及要求 5 2．电装安全声明 5 3. 检验确认 6 4．电装过程： 7 4．1 变流器、塔底柜的卸装 7 4．2 电缆的卸装 7 4．3 电缆剪裁 7 4．4 底段塔筒电缆预敷设 8 4．5 中段塔筒电缆预敷设 9 4．6 上段塔筒电缆预敷设 9 4．7 整根电缆的预敷设 10 4．8 变流器固定 11 4．9 塔底柜固定 11 4．10 箱变电缆 12 4．11 扭缆与整根电缆的敷设 12 4．12 扭缆平台中间接头制作 13 4. 13上段塔筒电缆的整理与固定 14 4. 14 中段塔筒与上段塔筒电缆接头制作 14 4. 15 中段塔筒电缆的整理与固定 15 4. 16 底段塔筒与中段塔筒电缆接头制作 15 4. 17 底段塔筒电缆的整理与固定 16 4. 18 塔底电缆整理 16 4. 19 校线 17 4. 20 光纤的敷设 17 4. 21变流器侧接线 18 4. 22 发电机侧接线 18 4. 23 塔底柜接线 19 4. 24 机舱柜接线 20 4. 25 风向标、风速仪、航标灯安装 21 1．目标及要求 对UP77风机进行电装的所有工作步骤均已在本文档中说明，并得到确认。 本文档必须尽责地、清楚地、完整地填写并且将被保存于国电联合动力技术有限公司的档案管理部门。 可能的异常现象例如支架脱焊或电缆损坏应该准确地记录在每章节后的注释中。 2．电装安全声明 据此，施工经理负责地声明：所有的雇员均已经了解根据生产说明书制定的安全规则说明，并且具备实现这些安全标准的必要条件。 签字： 日期： 3. 检验确认 本记录确认：所有阶段的服务报告均已经被正确完整地填写并且符合风机的真实情况。 各阶段服务报告 确认 注释 卸装变流器 卸装塔底柜 卸装各类电缆 电缆剪裁 平整地面 吊装前电缆预敷设 变流器的安装 塔底柜的安装 接地系统的安装 中间接头的制作及电缆固定 扭缆的敷设及固定 校线 电缆头的制作及连接 安装经理： 项目经理 日期： 日期： 姓名： 姓名： 签字： 签字： （本页由吊装工作人员及吊装单位负责人签字确认） 4．电装过程： 4．1 变流器、塔底柜的卸装 塔底柜编号： 变流器编号： 是否有明显缺陷或运输损坏 是 否 如果有问题，请描述： 4．2 电缆的卸装 电缆型号： 电缆到货种类是否齐全 是 否 电缆是否有外观损伤 是 否 如果有问题，请描述： 注释： 4．3 电缆剪裁 所裁电缆型号： 是否收到电装技术交底文件 是 否 电缆裁剪长度是否合格 是 否 电缆头保护是否到位 是 否 如果有问题，请描述： 施工： 日期/姓名/签字 注释： 4．4 底段塔筒电缆预敷设 电缆类型： 电缆标记是否清晰完好 是 否 电缆夹走线正确，绑扎、固定牢固 是 否 灯具安装是否完成 是 否 是否有明显缺陷 是 否 如果有，请描述： 塔筒内是否清理彻底 是 否 电缆头及多余电缆是否处理完好 是 否 所有型号电缆是否敷设完整 是 否 施工： 日期/姓名/签字 注释： 4．5 中段塔筒电缆预敷设 电缆类型： 电缆标记是否清晰完好 是 否 电缆夹走线正确，绑扎、固定牢固 是 否 灯具安装是否完成 是 否 是否有明显缺陷 是 否 如果有，请描述： 塔筒内是否清理彻底 是 否 电缆头及多余电缆是否处理完好 是 否 所有型号电缆是否敷设完整 是 否 施工： 日期/姓名/签字 注释： 4．6 上段塔筒电缆预敷设 电缆类型： 电缆标记是否清晰完好 是 否 电缆夹走线正确，绑扎、固定牢固 是 否 灯具安装是否完成 是 否 是否有明显缺陷 是 否 如果有，请描述： 塔筒内是否清理彻底 是 否 电缆头及多余电缆是否处理完好 是 否 所有型号电缆是否敷设完整 是 否 施工： 日期/姓名/签字 注释： 4.7 整根电缆的预敷设 电缆类型： 电缆标记是否清晰完好 是 否 电缆走线正确，绑扎、固定牢固 是 否 是否有明显缺陷 是 否 如果有，请描述： 塔筒内是否清理彻底 是 否 电缆头及多余电缆是否处理完好 是 否 所有型号电缆是否敷设完整 是 否 施工： 日期/姓名/签字 注释： 4.8 变流器固定 中间存储后是否有损坏 是 否 如果有，请描述： 变流器是否摆放平稳 是 否 变流器地脚螺栓是否紧固牢靠 是 否 地脚螺栓垫片是否完全 是 否 施工： 日期/姓名/签字 注释： 4.9 塔底柜固定 中间存储后是否有损坏 是 否 如果有，请描述： 塔底柜是否摆放平稳 是 否 塔底柜地脚螺栓是否紧固牢靠 是 否 塔底柜地脚螺栓垫片是否完全 是 否 施工： 日期/姓名/签字 注释： 4.10 箱变电缆 箱变连接电缆型号： 电缆固定是否美观可靠 是 否 电缆相色标记是否完好 是 否 电缆与母排压接垫片是否配套标准 是 否 电缆与母排压接是否打标准力矩 是 否 箱变外接地是否合格 是 否 箱变底密封是否合格 是 否 有无异常现象，如果有，请描述： 施工： 日期/姓名/签字 注释： 4.11 扭缆与整根电缆的敷设 电缆型号： 机舱线槽内电缆排布整齐绑扎牢固 是 否 电缆相色标记是否完好 是 否 电缆在机舱侧是否留有足够余量 是 否 电缆网套是否合乎规格，悬吊正确 是 否 电缆在“马鞍桥”摆放是否整齐固定牢靠 是 否 电缆保护是否到位 是 否 施工有无异常现象，如果有，请描述： 施工： 日期/姓名/签字 注释： 4.12 扭缆平台中间接头制作 电缆型号： 电缆所剥绝缘皮长度合格 是 否 电缆所用接头管型号合格 是 否 电缆接头管压接合格 是 否 电缆接头管压接后处理毛刺是否合格 是 否 填充胶缠绕是否合格 是 否 热缩管处理是否合格 是 否 塔筒与机舱接地是否合格 是 否 施工有无异常现象，如果有，请描述： 施工： 日期/姓名/签字 注释： 4.13 上段塔筒电缆的整理与固定 电缆是否整齐美观、无交叉现象 是 否 电缆摆放顺序是否合格 是 否 电缆夹紧固是否合格 是 否 电缆捆扎是否合格 是 否 塔筒内卫生是否清理干净 是 否 施工有无异常或不合格现象，如果有，请描述： 施工： 日期/姓名/签字 注释： 4.14 中段塔筒与上段塔筒电缆接头制作 电缆型号： 电缆所剥绝缘皮长度合格 是 否 电缆所用接头管型号合格 是 否 电缆接头管压接合格 是 否 电缆接头管压接后处理毛刺是否合格 是 否 填充胶缠绕是否合格 是 否 热缩管处理是否合格 是 否 上段塔筒与中段塔筒接地是否合格 是 否 施工有无异常现象，如果有，请描述： 施工： 日期/姓名/签字 注释： 4.15 中段塔筒电缆的整理与固定 电缆是否整齐美观、无交叉现象 是 否 电缆摆放顺序是否合格 是 否 电缆夹紧固是否合格 是 否 电缆捆扎是否合格 是 否 塔筒内卫生是否清理干净 是 否 施工有无异常或不合格现象，如果有，请描述： 施工： 日期/姓名/签字
