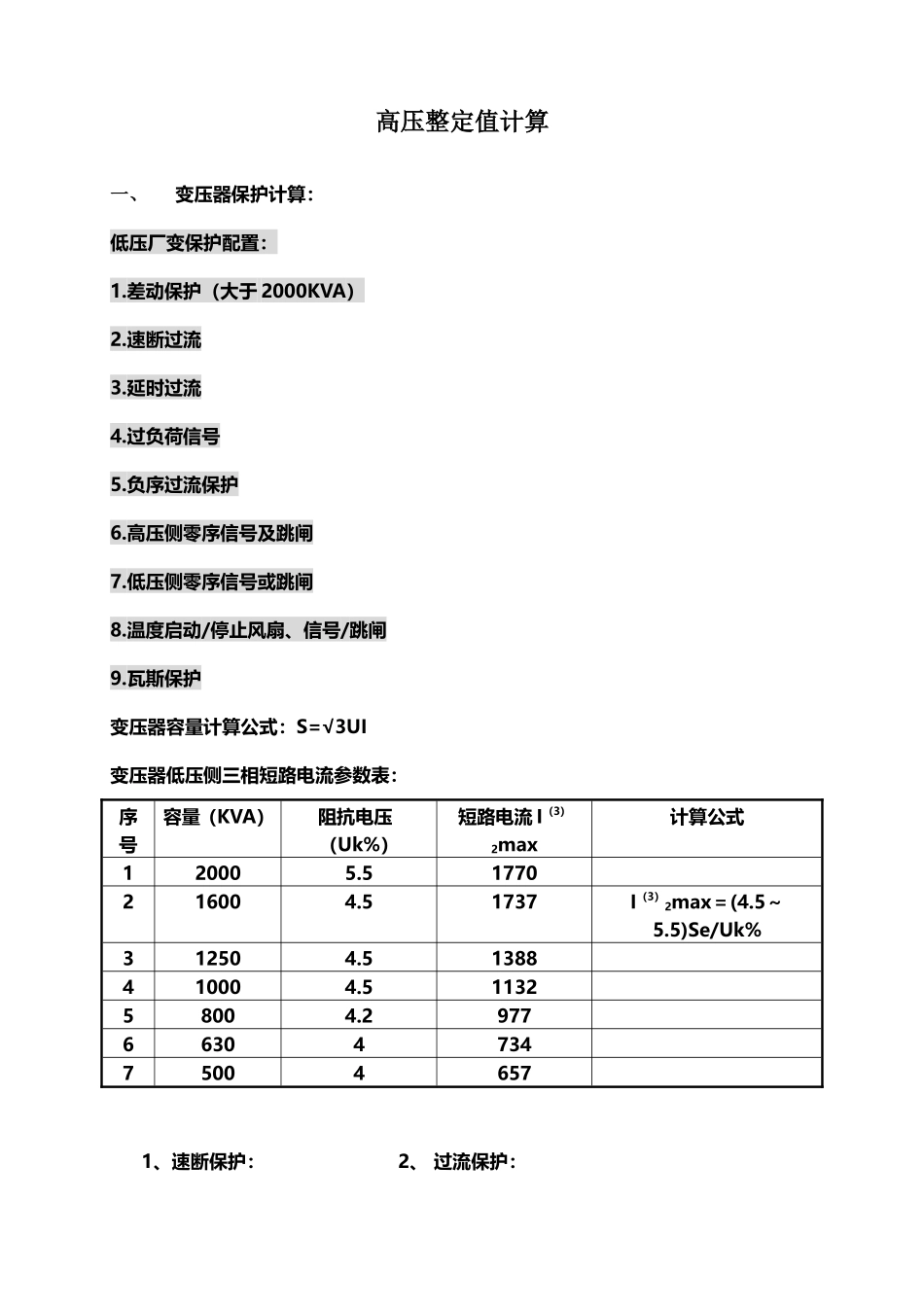

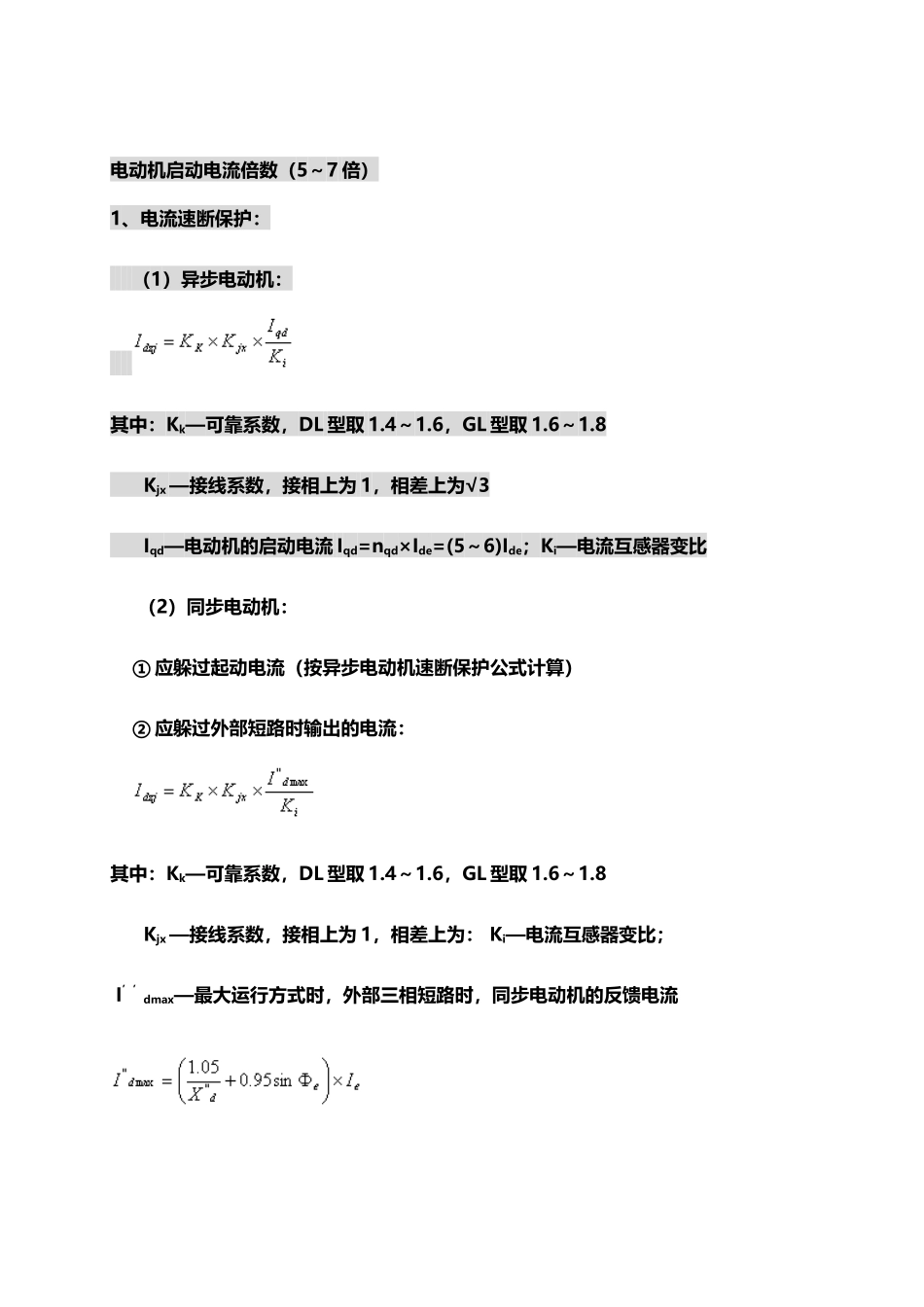

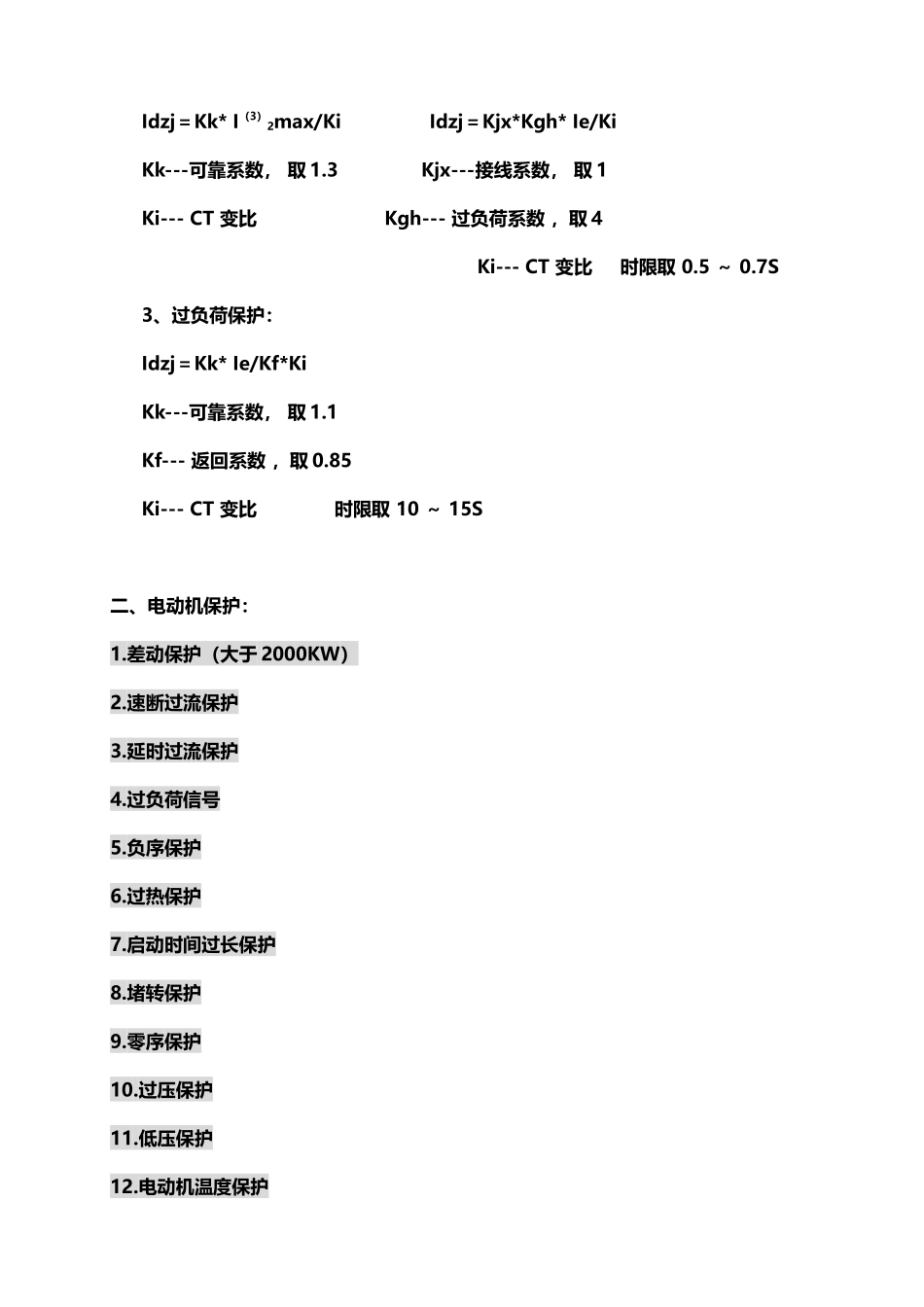

高压整定值计算 一、 变压器保护计算： 低压厂变保护配置： 1.差动保护（大于2000KVA） 2.速断过流 3.延时过流 4.过负荷信号 5.负序过流保护 6.高压侧零序信号及跳闸 7.低压侧零序信号或跳闸 8.温度启动/停止风扇、信号/跳闸 9.瓦斯保护 变压器容量计算公式：S=√3UI 变压器低压侧三相短路电流参数表： 序号 容量（KVA） 阻抗电压（Uk%） 短路电流I（3）2max 计算公式 1 2000 5.5 1770 2 1600 4.5 1737 I（3）2max＝(4.5～5.5)Se/Uk% 3 1250 4.5 1388 4 1000 4.5 1132 5 800 4.2 977 6 630 4 734 7 500 4 657 1、速断保护： 2、 过流保护： Idzj＝Kk* I（3）2max/Ki Idzj＝Kjx*Kgh* Ie/Ki Kk---可靠系数， 取1.3 Kjx---接线系数， 取1 Ki--- CT 变比 Kgh--- 过负荷系数 ，取4 Ki--- CT 变比 时限取 0.5 ～ 0.7S 3、过负荷保护： Idzj＝Kk* Ie/Kf*Ki Kk---可靠系数， 取1.1 Kf--- 返回系数 ，取0.85 Ki--- CT 变比 时限取 10 ～ 15S 二、电动机保护： 1.差动保护（大于2000KW） 2.速断过流保护 3.延时过流保护 4.过负荷信号 5.负序保护 6.过热保护 7.启动时间过长保护 8.堵转保护 9.零序保护 10.过压保护 11.低压保护 12.电动机温度保护 电动机启动电流倍数（5～7倍） 1、电流速断保护：     （1）异步电动机：     其中：Kk—可靠系数，DL型取1.4～1.6，GL型取1.6～1.8 Kjx —接线系数，接相上为1，相差上为√3 Iqd—电动机的启动电流Iqd=nqd×Ide=(5～6)Ide；Ki—电流互感器变比      （2）同步电动机：     ①应躲过起动电流（按异步电动机速断保护公式计算）     ②应躲过外部短路时输出的电流：     其中：Kk—可靠系数，DL型取1.4～1.6，GL型取1.6～1.8 Kjx —接线系数，接相上为1，相差上为： Ki—电流互感器变比； I’’dmax—最大运行方式时，外部三相短路时，同步电动机的反馈电流 其中：X’’d—同步电动机次暂态电抗标么值；φe—电动机额定功率因数角；Ie—电动机额定电流     取其中最大者为同步电动机的速断保护值     （3）速断保护灵敏系数校验：（同步电动机、异步电动机）   其中：I(2)dmin—电机出口处最小两相短路电流； Idzj —速断保护动作电流值；Ki—电流互感器变比     2、纵联差动保护：     （1）躲过下列不平衡电流，取其较大者：      ①异步或同步电动机，由起动电流引起的不平衡电流：     其中：Kk—可靠系数，取1.2～1.4 Iqd—电动机的启动电流Iqd=nqd×Ide=(5～6)Ide；Ki—电流互感器变比     ②躲过外部短路时，同步电动机输出电流引起的不平衡电流：     其中：Kk—可靠系数，取1.2～1.4 —同步电动机外部三相短路时的输出电流；Ki—电流互感器变比 （2）纵联差动保护灵敏系数校验： 其中：—保护装置安装处最小两相短路电流； Idz —纵差保护动作电流；Ki—电流互感器变比 2、过流保护： （1）动作电流：   其中：Kk—可靠系数，动作于信号时取1.1，动作于跳闸时取1.2～1.4 Kjx —接线系数，接相上为1，相差上为 Ie—电动机的额定电流；Kf—返回系数，取0.85；Ki—电流互感器变比     （2）对同步电动机兼作失步保护的动作电流： 其中：Kjx —接线系数，接相上为1，相差上为 Ie—同步电动机的额定电流；Ki—电流互感器变比     （3）过流保护动作时限：应躲过电动机的起动时间，t＞ tqd,一般取10～15S 3、过负荷保护： 1）Idzj＝Kk*Kjx* Ie/Kf*Ki Kk---可靠系数（异步机取1.2，同步机取1.4） Kf--- 返回系数 ，取0.85 Ki--- CT 变比 2）Idz1＝Idzj*Ki 两倍过负荷时限 tol＝150÷[（2*Idz1/Kjx*Ie）2 — 1] 4、负序过电流保护： Idzj＝0.8Ie/Ki Ki--- CT 变比 动作时限取 0.3S 5、过电压保护： 取110V，180S 6、低电压保护： 取70V， （5 ～ 10S）。
