金属 封闭 开关设备 电压 作业 指导书

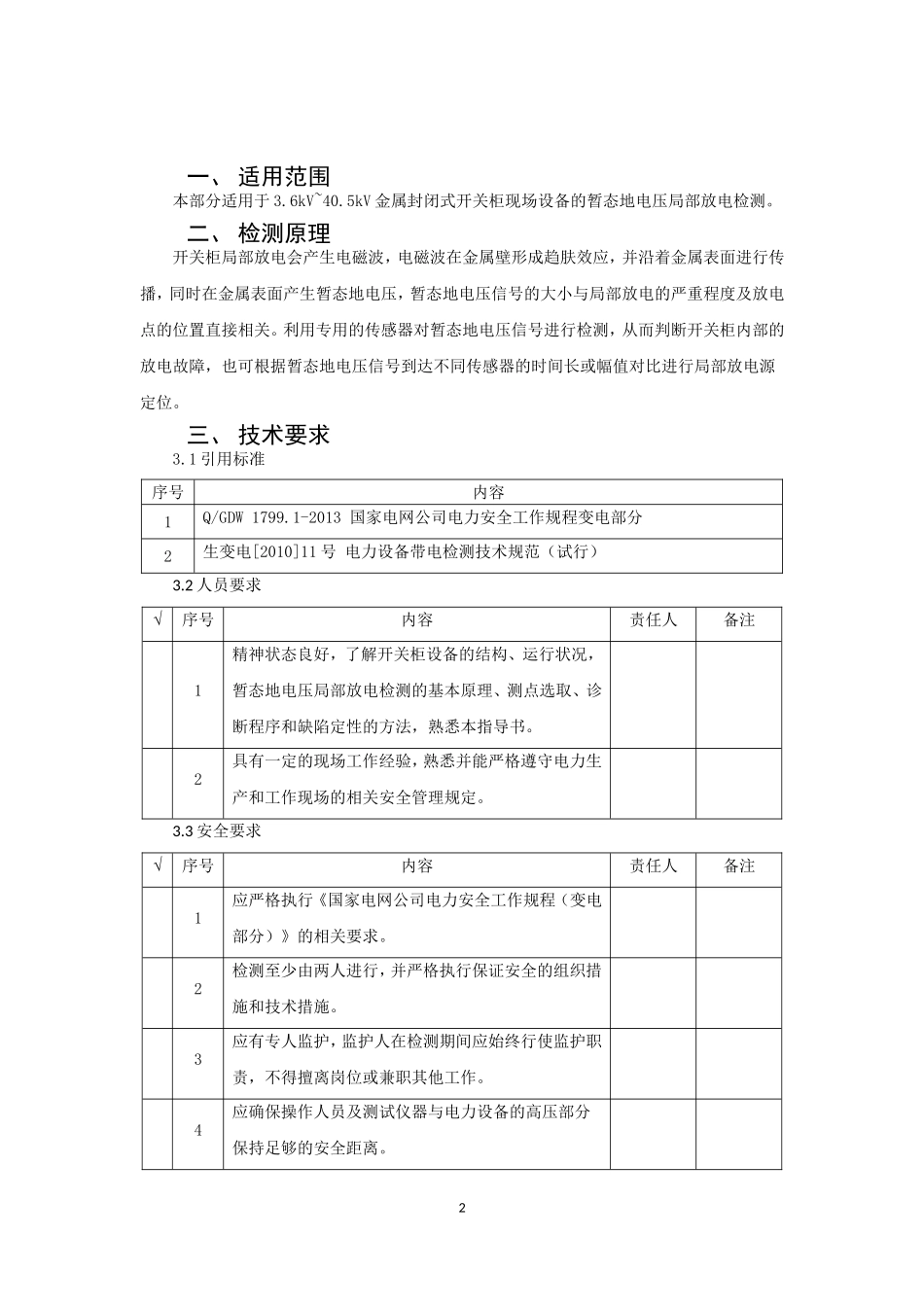

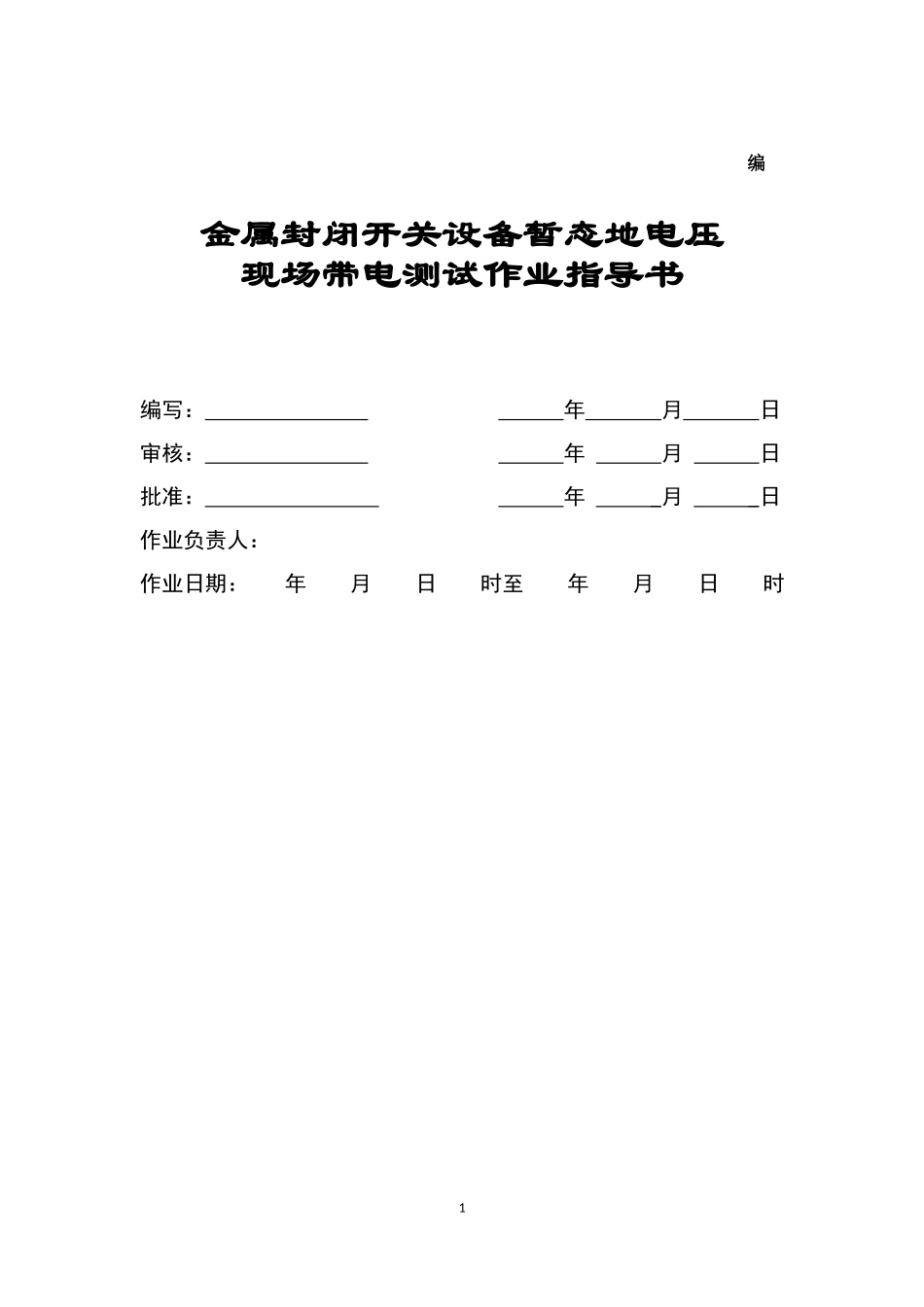

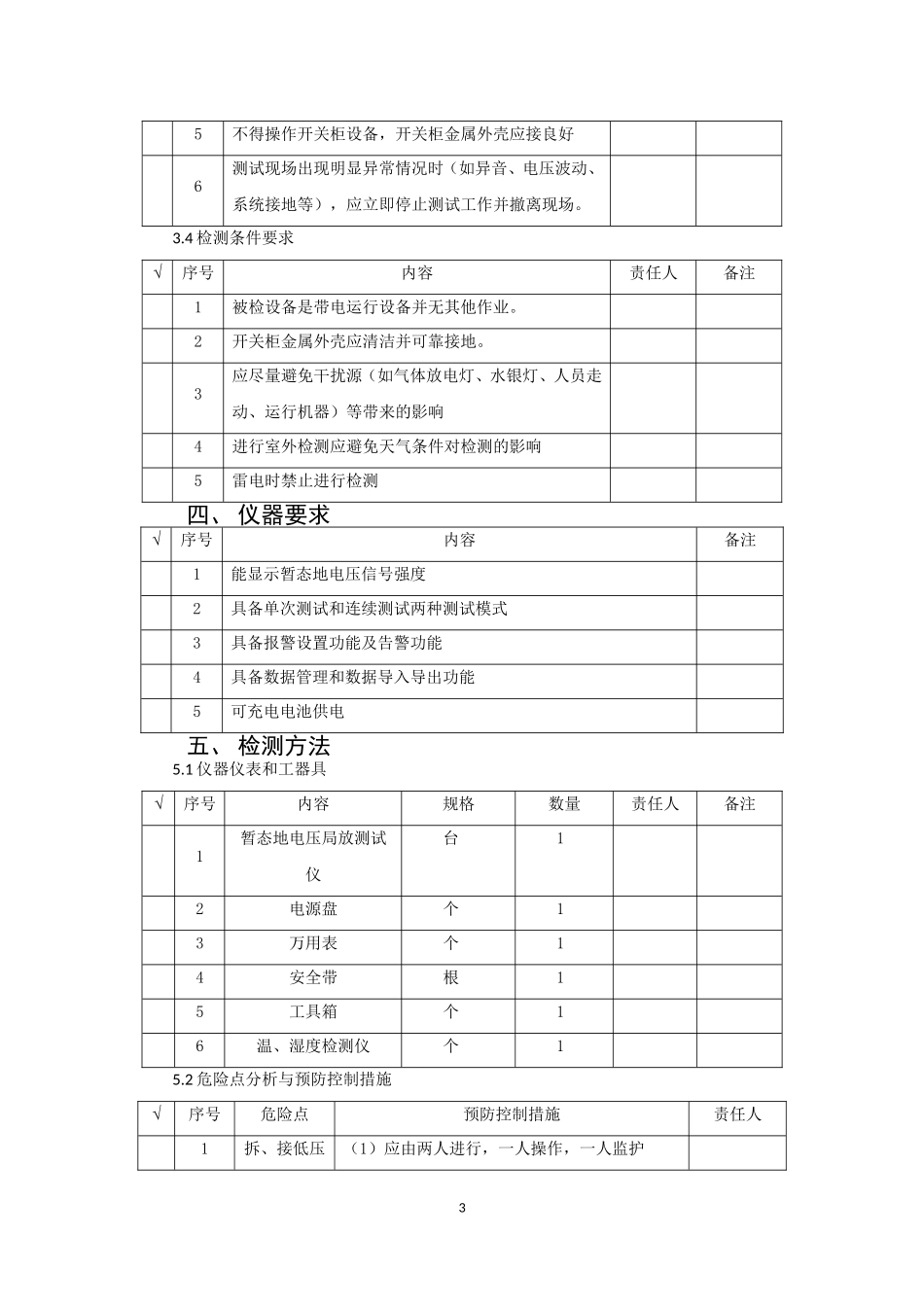

编 金属封闭开关设备暂态地电压 现场带电测试作业指导书 编写: 年 月 日 审核: 年 月 日 批准: 年 _月 _日 作业负责人: 作业日期: 年 月 日 时至 年 月 日 时 一、 适用范围 本部分适用于3.6kV~40.5kV金属封闭式开关柜现场设备的暂态地电压局部放电检测。 二、 检测原理 开关柜局部放电会产生电磁波,电磁波在金属壁形成趋肤效应,并沿着金属表面进行传播,同时在金属表面产生暂态地电压,暂态地电压信号的大小与局部放电的严重程度及放电点的位置直接相关。利用专用的传感器对暂态地电压信号进行检测,从而判断开关柜内部的放电故障,也可根据暂态地电压信号到达不同传感器的时间长或幅值对比进行局部放电源定位。 三、 技术要求 3.1引用标准 序号 内容 1 Q/GDW 1799.1-2013 国家电网公司电力安全工作规程变电部分 2 生变电[2010]11号 电力设备带电检测技术规范(试行) 3.2人员要求 √ 序号 内容 责任人 备注 1 精神状态良好,了解开关柜设备的结构、运行状况,暂态地电压局部放电检测的基本原理、测点选取、诊断程序和缺陷定性的方法,熟悉本指导书。 2 具有一定的现场工作经验,熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。 3.3安全要求 √ 序号 内容 责任人 备注 1 应严格执行《国家电网公司电力安全工作规程(变电部分)》的相关要求。 2 检测至少由两人进行,并严格执行保证安全的组织措施和技术措施。 3 应有专人监护,监护人在检测期间应始终行使监护职责,不得擅离岗位或兼职其他工作。 4 应确保操作人员及测试仪器与电力设备的高压部分保持足够的安全距离。 5 不得操作开关柜设备,开关柜金属外壳应接良好 6 测试现场出现明显异常情况时(如异音、电压波动、系统接地等),应立即停止测试工作并撤离现场。 3.4检测条件要求 √ 序号 内容 责任人 备注 1 被检设备是带电运行设备并无其他作业。 2 开关柜金属外壳应清洁并可靠接地。 3 应尽量避免干扰源(如气体放电灯、水银灯、人员走动、运行机器)等带来的影响 4 进行室外检测应避免天气条件对检测的影响 5 雷电时禁止进行检测 四、 仪器要求 √ 序号 内容 备注 1 能显示暂态地电压信号强度 2 具备单次测试和连续测试两种测试模式 3 具备报警设置功能及告警功能 4 具备数据管理和数据导入导出功能 5 可充电电池供电 五、 检测方法 5.1仪器仪表和工器具 √ 序号 内容 规格 数量 责任人 备注 1 暂态地电压局放测试仪 台 1 2 电源盘 个 1 3 万用表 个 1 4 安全带 根 1 5 工具箱 个 1 6 温、湿度检测仪 个 1 5.2危险点分析与预防控制措施 √ 序号 危险点 预防控制措施 责任人 1 拆、接低压电源 (1)应由两人进行,一人操作,一人监护 2 (2)试验电源应有漏电保护器,仪器仪表外壳应可靠接地 3 误碰带电设备 (1)应避免误入带电间隔 4 (2)应与带电设备保持足够的安全距离 5.3测试前准备工作 √ 序号 内容 责任人 备注 1 检查仪器完整性,检测传感器灵敏度,确认仪器能正常工作,保证仪器电量充足或者现场交流电源满足仪器使用要求 2 记录被测开关柜相关信息 3 检查现场试验区域,确保试验区域满足安全要求,在每面开关柜的前面、后面均应设置测试点,具备条件时,在侧面设置测试点 4 检测试验环境是否符合测试要求 5 拍摄检测现场照片 5.4检测步骤 √ 序号 内容 责任人 备注 1 测点部位选取。一般按照前面、后面、侧面进行选择布点,前面选2点,后面、侧面选3点,后面、侧面的选点应根据设备安装布置的情况确定。 2 背景噪声测试。一般情况下,测试金属背景值时可选择开关室内远离开关柜的金属门窗;测试空气背景时,可在开关室内远离开关柜的位置,放置一块20*20cm的金属板,将传感器紧贴金属板进行测试。 3 对开关柜进行检测,检测时传感器应与高压开关柜柜面紧贴并保持相对静止,待读数稳定后记录结果,如有异常再进行多次测量。 4 数据存储。如果没有异常记录背景噪声值与测试峰值,如有异常记录暂态地电压信号幅值。记录故障位置。 5 注意测试过程中应避免信号线、电源线缠绕一起。排除干扰信号,必要时可关闭开关室内照明灯及通风设备。 6 转入下一设备至工作结束。 六、 判断标准 横向比较 对同个开关隔室的开关柜的检测结果进行横向比较,如果其中一个开关柜检测结果明显大于现场背景值以及其他开关柜测试结果,则可以该设备可能存在缺陷。 纵向比较 对同一个开关柜在不同时间的检测结果进行纵向比较,可判断开关柜的运行趋势,对局部放电状态变化的趋势进行分析。 暂态地电压结果分析方法可采取纵向分析法和横向分析法,判断知道原则如下: A. 若开关柜检测结果与环境背景值的差值大于20dBmV,需查明原因。 B. 若开关柜检测结果与历史数据的差值大于20dBmV,需查明原因。 C. 若本开关柜检测结果与邻近开关柜检测结果的差值大于20dBmV,需查明原因。 D. 必要时,进行局部放电定位、超声波检测等诊断性检测。 七、 报告模板 变电站名称 检测日期 设备名称 环境温度 环境湿度 负荷电流 仪器名称 仪器型号 测试数据 序号 测试部位 背景噪声 测试值 备注 1 后上 2 后中 3 后下 4 前中 5 前下 6 ………… 测试异常位置描述 测试异常暂态地电压图谱 检测人员签名: 日期: 审核人员签名: 日期: 6
