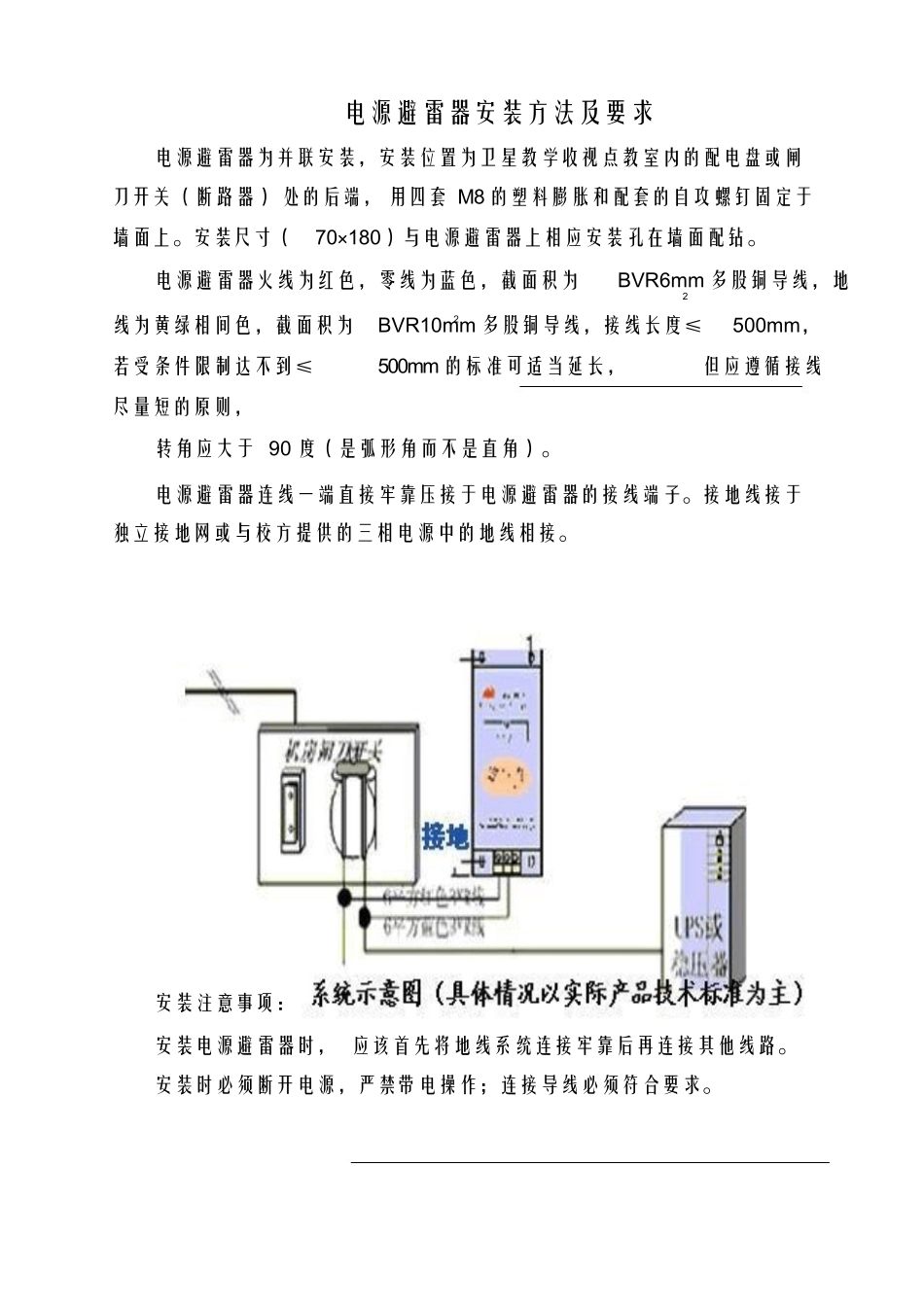

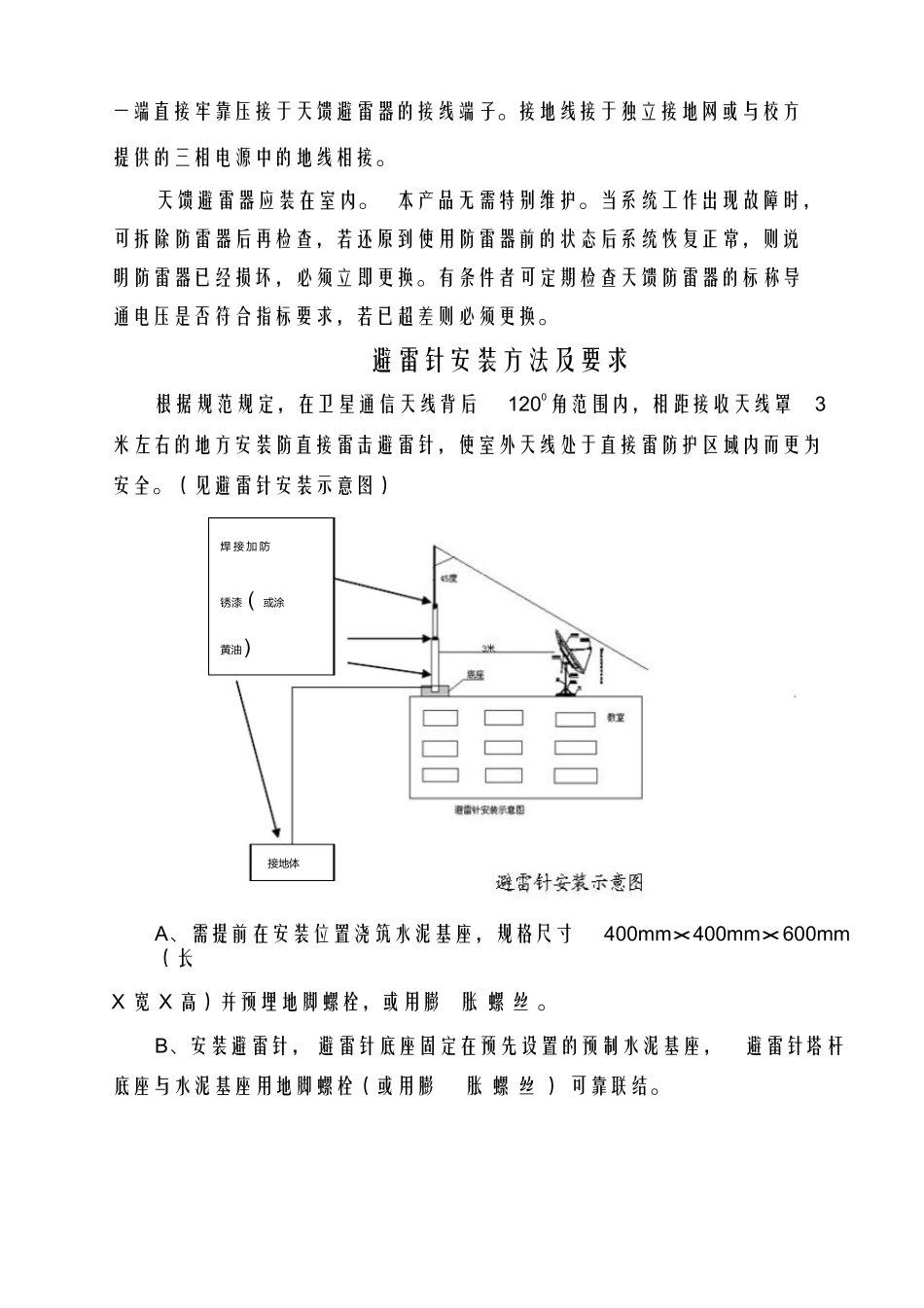

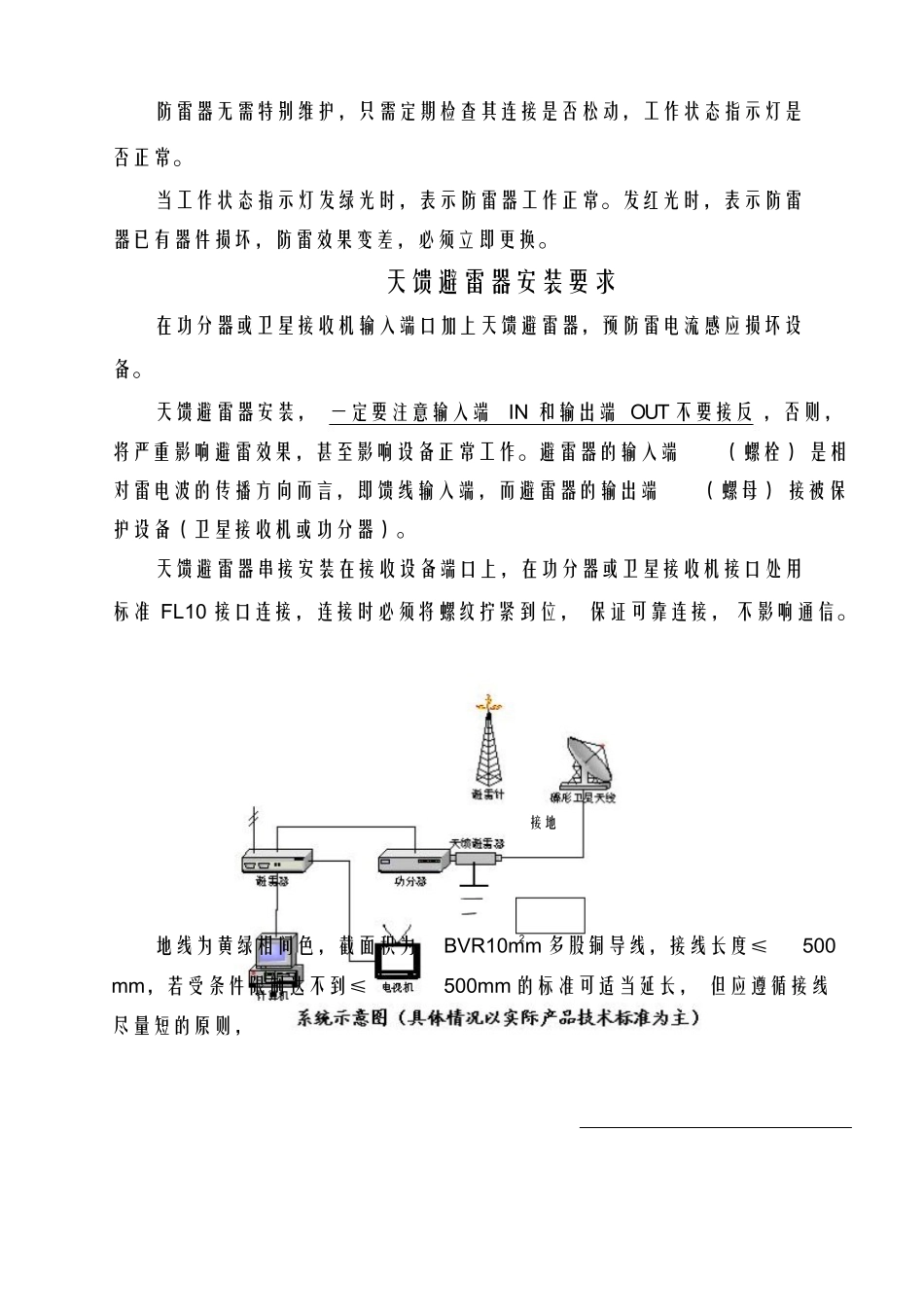

电源避雷器安装方法及要求 2 电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸 刀开关（断路器） 处的后端， 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸（ 70×180）与电源避雷器上相应安装孔在墙面配钻。 电源避雷器火线为红色，零线为蓝色，截面积为 BVR6mm多股铜导线，地 2 线为黄绿相间色，截面积为 BVR10mm多股铜导线，接线长度≤ 500mm，若受条件限制达不到≤ 500mm的标准可适当延长， 但应遵循接线尽量短的原则， 转角应大于 90 度（是弧形角而不是直角）。 电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。接地线接于独立接地网或与校方提供的三相电源中的地线相接。 安装注意事项： 安装电源避雷器时， 应该首先将地线系统连接牢靠后再连接其他线路。安装时必须断开电源，严禁带电操作；连接导线必须符合要求。 防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是 否正常。 当工作状态指示灯发绿光时，表示防雷器工作正常。发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。 天馈避雷器安装要求 在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设 备。 天馈避雷器安装， 一定要注意输入端 IN 和输出端 OUT不要接反 ，否则， 将严重影响避雷效果，甚至影响设备正常工作。避雷器的输入端 （螺栓） 是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端 （螺母） 接被保护设备（卫星接收机或功分器）。 天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用 标准 FL10 接口连接，连接时必须将螺纹拧紧到位， 保证可靠连接， 不影响通信。 接地 2 地线为黄绿相间色，截面积为 BVR10mm多股铜导线，接线长度≤ 500mm，若受条件限制达不到≤ 500mm的标准可适当延长， 但应遵循接线尽量短的原则， 一端直接牢靠压接于天馈避雷器的接线端子。接地线接于独立接地网或与校方 提供的三相电源中的地线相接。 天馈避雷器应装在室内。 本产品无需特别维护。当系统工作出现故障时， 可拆除防雷器后再检查，若还原到使用防雷器前的状态后系统恢复正常，则说 明防雷器已经损坏，必须立即更换。有条件者可定期检查天馈防雷器的标称导 通电压是否符合指标要求，若已超差则必须更换。 避雷针安装方法及要求 0 根据规范规定，在卫星通信天线背后 120 角范围内，相距接收天线罩 3 米左右的地方安装防直接雷击避雷针，使室外天线处于直接雷防护区域内而更为 安全。（见避雷针安装示意图） 焊 接 加 防 锈漆 ( 或涂 黄油) 接地体 A、需提前在安装位置浇筑水泥基座，规格尺寸 400mm×400mm×600mm（长 X宽 X 高）并预埋地脚螺栓，或用膨 胀 螺丝 。 B、安装避雷针， 避雷针底座固定在预先设置的预制水泥基座， 避雷针塔杆底座与水泥基座用地脚螺栓（或用膨 胀 螺 丝 ） 可靠联结。 C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积 BVR25m2m多股铜导线 接地棒的安装方法和降低接地电阻的技术措施 装置要求：每一个接地点是两根铜铸钢接地棒 两根铜铸钢接地棒并联在起两根间距不小于 1.5 米. 两根之间用截面积为 BVR25m2m多股铜导线压接 , 有条件的最好熔接 . 安装方式有 : 水平、垂直两种方式 , 将接地体与化学和土壤混合后填入坑内夯实做法 ( 见后面的图 , 接地坑的几何尺寸 ) 。根据计算和实验， 雷电流最大电位梯度发生在离接地体表面 0.5-1.0 米处。 降低接地电阻的技术措施 由于农村中小学远程教育工程项目，点多、面广，每一个地方的地形、土 质不一样，土壤电阻率不同，接地电阻又无法准确测定。 所以必须采取降低接地电阻的技术措施 ，这样可以增加接地极的泄流面积， 降低接地极的表面与其接触士壤之间的接触电阻，从而达到降低电阻的目的。 A、更换土壤。这种方法是采用电阻率较低的土壤 ( 如粘土、黑土及砂质粘土等) 替换原有电阻率较高的土壤，置换范围在接地体周围 0.5m 以内。 B、人工处理土壤。 在接地体周围土壤中加入化学物， 如食盐、木炭、炉灰、 氮肥渣、电石渣、石灰等，接地体周围 0.5m 以内。 提高接地体周围土壤的导电性。这种方法虽然工程造价较低且效果明显。 C、方法首先挖坑，然后将化学物和土壤混合后填入坑内把接地极包裹， 层层夯实。做法见下图坑的几何尺寸。 深埋接地极。当地下深处的土壤或水的电阻率较低时，可采取深埋接地极来降低接地电阻值。这种方法对含砂土壤最有效果。 D、利用接地电阻降阻剂。 在接地极周围敷设了降阻剂后， 可以起到增大接地极外形尺寸，降低接触电阻的作用。 防直击雷的人工接地体距建筑出入口或人行道不小于 3M.当小于 3M时应采取下列措施之一 : 1、水平接地体局部深埋不应小于 1M 2、水平接地体局部应包绝缘物 , 可采用 50-80MM厚的沥青层 ; 3 、采用沥青碎石地面或在接地体上面设 50-80MM厚的沥青层 , 其宽度应超过接地体 2M.
