内蒙电力 变电站直流系统知识培训.pptx

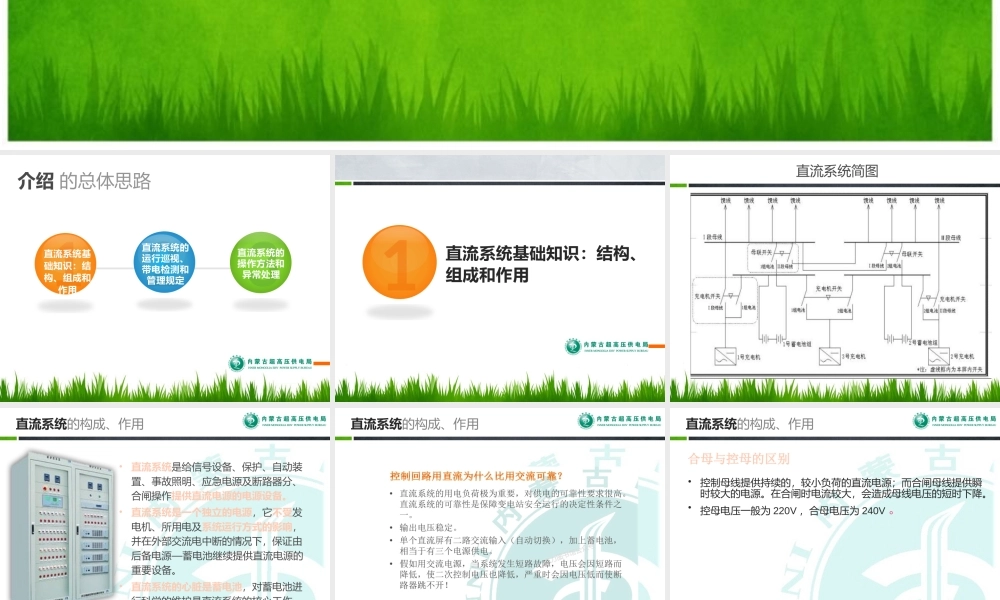

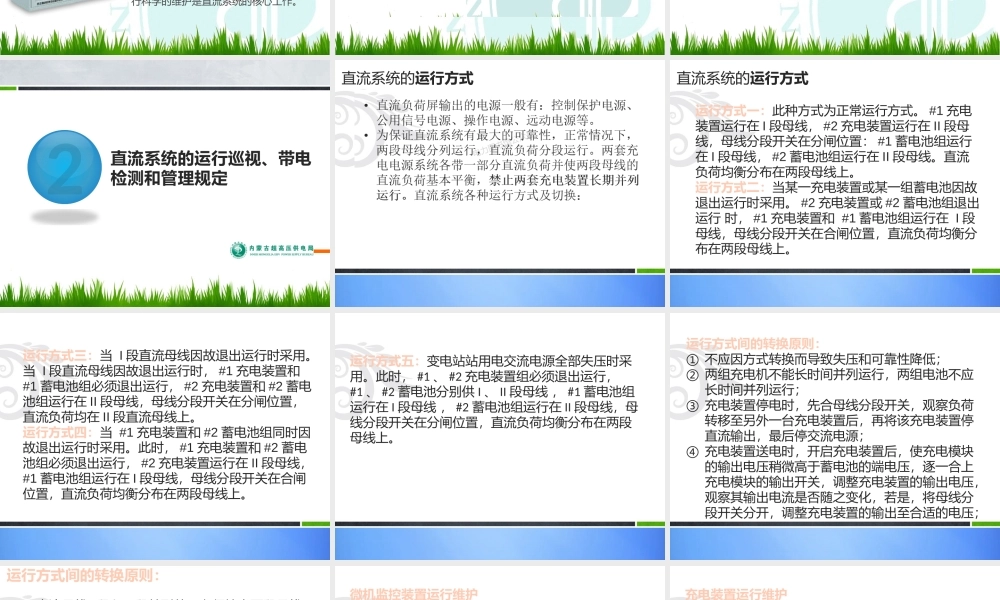

培训教材 变电站直流系统介绍 介绍介绍 的总体思路 直流系统基直流系统基础知识：结础知识：结构、组成和构、组成和作用作用 直流系统的直流系统的运行巡视、运行巡视、带电检测和带电检测和管理规定管理规定 直流系统的直流系统的操作方法和操作方法和异常处理异常处理 直流系统基础知识：结构、直流系统基础知识：结构、组成和作用组成和作用 直流系统简图 直流系统直流系统的构成、作用 是给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作，它发电机、所用电及，并在外部交流电中断的情况下，保证由后备电源蓄电池继续提供直流电源的重要设备。，对蓄电池进行科学的维护是直流系统的核心工作。直流系统直流系统的构成、作用 直流系统直流系统的构成、作用 控制母线提供持续的，较小负荷的直流电源；而合闸母线提供瞬时较大的电源。在合闸时电流较大，会造成母线电压的短时下降。控母电压一般为220V，合母电压为240V。直流系统的运行巡视、带电直流系统的运行巡视、带电检测和管理规定检测和管理规定 直流系统的运行方式运行方式 直流系统的运行方式运行方式 此种方式为正常运行方式。#1充电装置运行在I段母线，#2充电装置运行在II段母线，母线分段开关在分闸位置：#1蓄电池组运行在I段母线，#2蓄电池组运行在II段母线。直流负荷均衡分布在两段母线上。当某一充电装置或某一组蓄电池因故退出运行时采用。#2充电装置或#2蓄电池组退出运行 时，#1充电装置和#1蓄电池组运行在 I段母线，母线分段开关在合闸位置，直流负荷均衡分布在两段母线上。当 I段直流母线因故退出运行时采用。当 I段直流母线因故退出运行时，#1充电装置和#1蓄电池组必须退出运行，#2充电装置和#2蓄电池组运行在II段母线，母线分段开关在分闸位置，直流负荷均在II段直流母线上。当#1充电装置和#2蓄电池组同时因故退出运行时采用。此时，#1充电装置和#2蓄电池组必须退出运行，#2充电装置运行在II段母线，#1蓄电池组运行在I段母线，母线分段开关在合闸位置，直流负荷均衡分布在两段母线上。变电站站用电交流电源全部失压时采用。此时，#1、#2充电装置组必须退出运行，#1、#2蓄电池分别供I、II段母线，#1蓄电池组运行在I段母线，#2蓄电池组运行在II段母线，母线分段开关在分闸位置，直流负荷均衡分布在两段母线上。不应因方式转换而导致失压和可靠性降低；两组充电机不能长时间并列运行，两组电池不应长时间并列运行；充电装置停电时，先合母线分段开关，观察负荷转移至另外一台充电装置后，再将该充电装置停直流输出，最后停交流电源；充电装置送电时，开启充电装置后，使充电模块的输出电压稍微高于蓄电池的端电压，逐一合上充电模块的输出开关，调整充电装置的输出电压，观察其输出电流是否随之变化，若是，将母线分段开关分开，调整充电装置的输出至合适的电压；直流母线I段和II段并列前，必须检查两段母线的绝缘应良好，两段母线电压值在正常范围；运行中直流电源装置的微机监控装置，应通过操作按钮切换检查有关功能和参数，其各项参数的整定应有权限设置和监督措施。当微机监控装置故障时，若有备用充电装置，应先投入备用充电装置，并将故障装置退出运行。无备用充电装置时，应启动手动操作，调整到需要的运行方式，并将微机监控装置退出运行，经检查修复后再投入运行。应定期监测充电装置以下参数：交流输入电压、直流母线电压、负载电流、蓄电池充电电压及充电电流、蓄电池内阻（或电导）等。各表计显示是否正确，运行噪声有无异常，各保护信号是否正常，绝缘状态是否良好。交流电源中断，当蓄电池组放出容量超过其额定容量的20%及以上时，恢复交流电源供电后，应立即手动启动或自动启动充电装置，按照制造厂规定的正常充电方法对蓄电池组进行均衡充电，或按恒流限压充电恒压充电浮充电方式对蓄电池组进行充电。应每年定期对充电装置的输出电压和输出电流值与监控器的参数整定值一致性进行核对。阀控式密封铅酸电池虽称为免维护电池，根据实际运行经验，为保证放电容量和延长使用寿命，必须对其进行定期充放电和日常的维护工作。每月测量单体电池的端电压及外壳温度。4年以内的新电池，每2年进行一次核对性放电试验，以检查电池组的容量和活化电池极板。4年后，电池每年进行核对性放电试验（摘自25项反措）。放电前应对电池进行均充，均充后让电池组静止8小时才能进行放电容量测试。经过3次全核对放电试验后，蓄电池容量仍然达不到额定容量的80以上，可认为电池使用寿命已到，应进行更换。当一组电池中有个别电池容量不足时，可个别更换，但更换前必须活化新电池；当一组电池中有较多电池（占数量的1/3以上）低于80额定容量时，应整组进行更换。充电过程中如电池温度超过45，必须停止充电或转换为浮充状态，以免损坏电池。虽说蓄电池组目前都采用了免维护电池，但这只是免除了以往的测比、配比、定时添加蒸馏水的工作。但外因工作状态对电池的影响并没有改变，不正常工作状态对电池造成的影响没有变，这部分的维护检修工作仍是非常重要的，电源系统的大量维修检修工作主要在电池部分。直流系统直流系统的故障处理 直流、UPS系统的故障处理 直流、UPS系统的故障处理 直流、UPS系统的故障处理 让我们共同学习！让我们共同学习！谢谢大家！谢谢大家！
