系统内部变电站直流系统培训教材.pdf

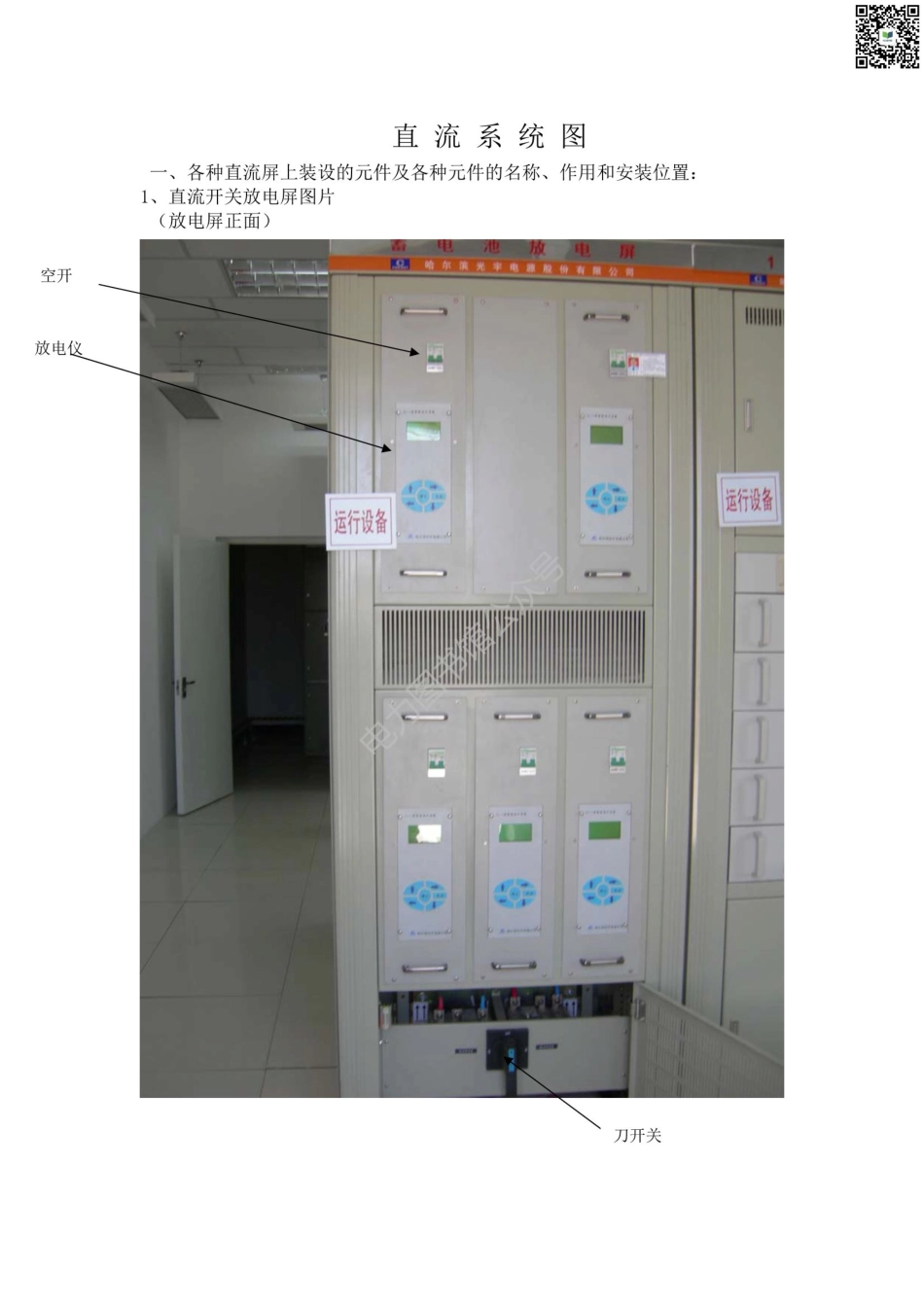

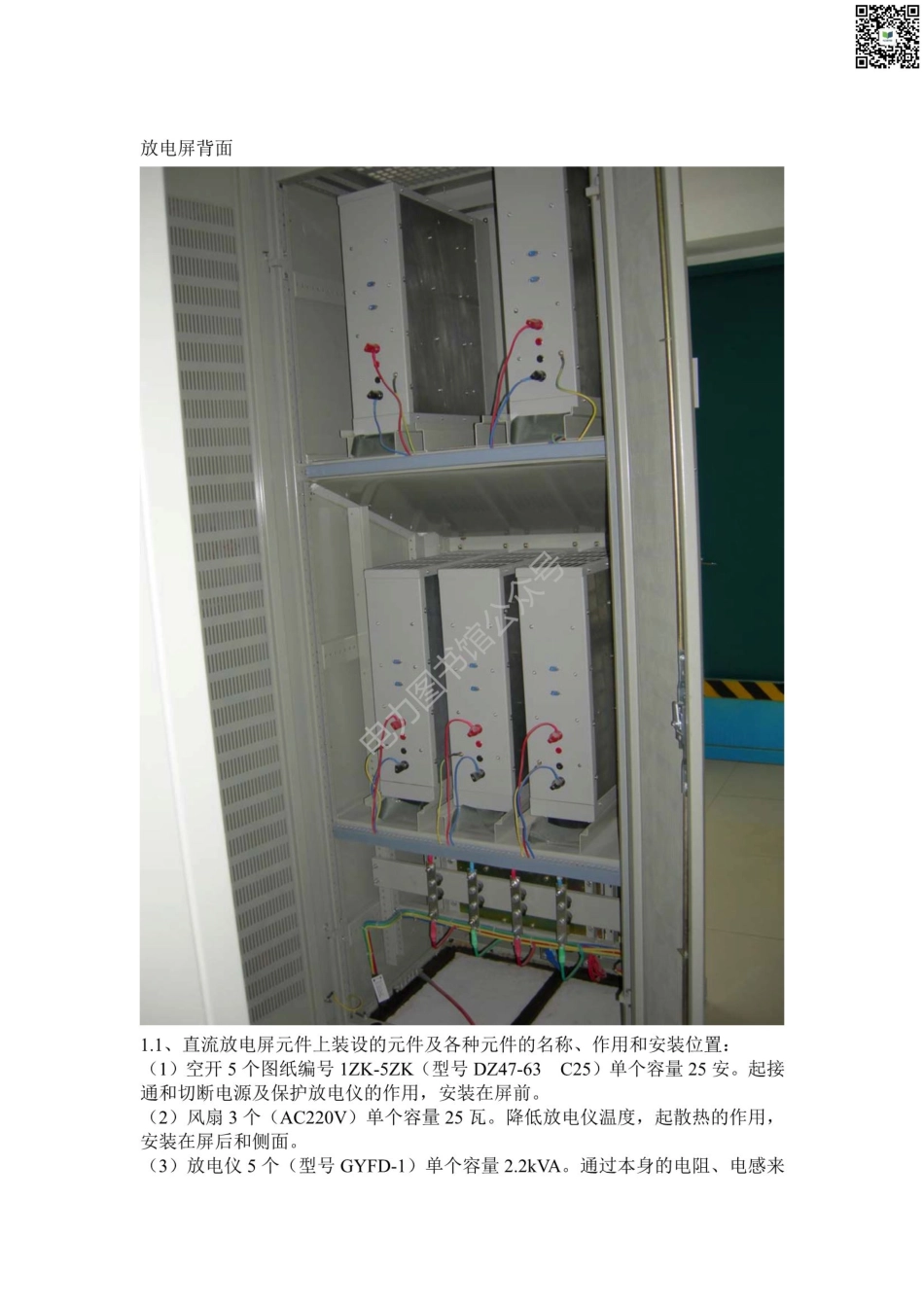

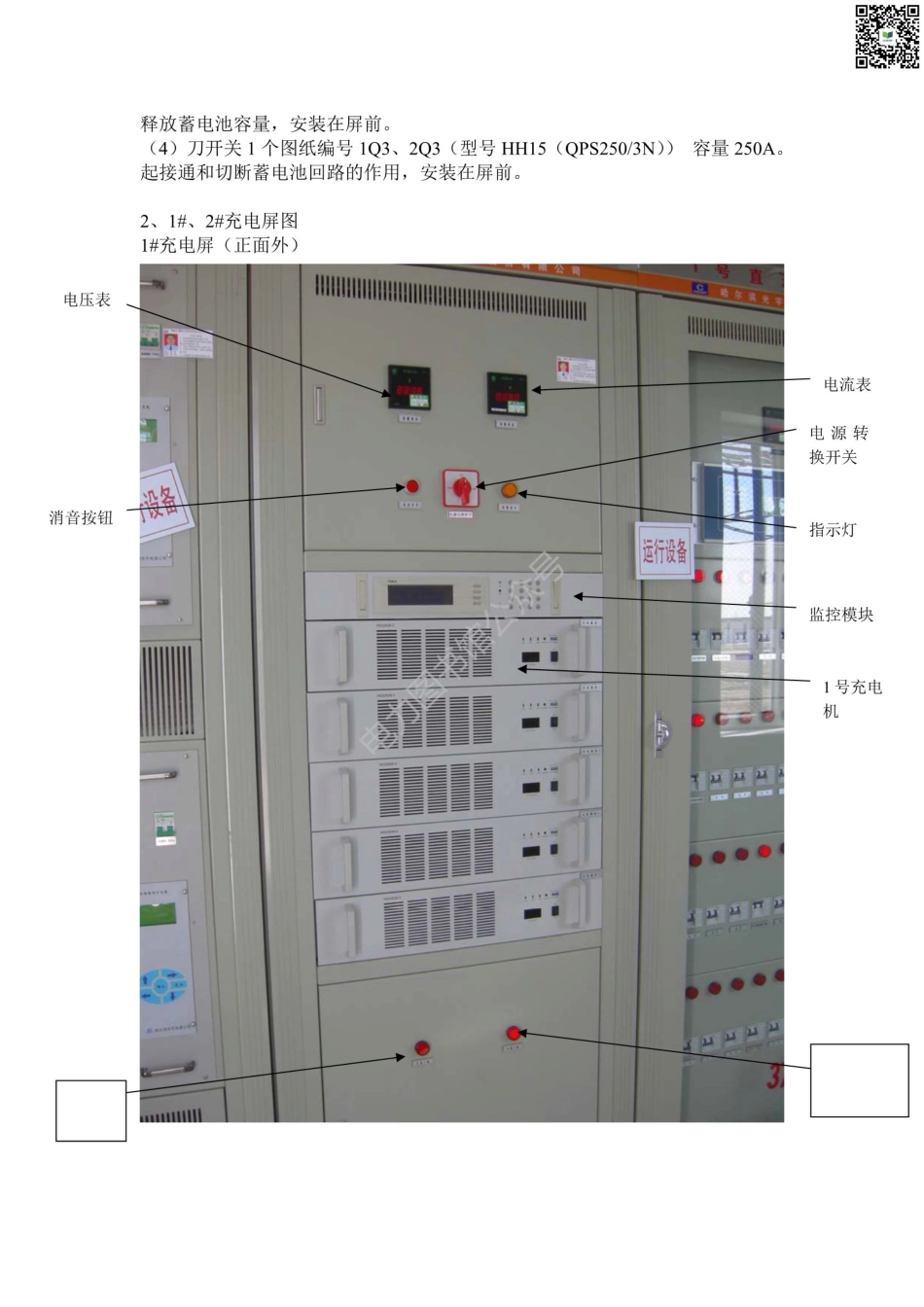

3处直流系统图一、各种直流屏上装设的元件及各种元件的名称、作用和安装位置：1、直流开关放电屏图片(放电屏正面)电电屏空开清喻年演光申电题短份有限公司用放电仪运行设备运行设备刀开关放电屏背面M1.1、直流放电屏元件上装设的元件及各种元件的名称、作用和安装位置：(1)空开5个图纸编号1ZK-5ZK(型号DZ47-63C25)单个容量25安。起接通和切断电源及保护放电仪的作用，安装在屏前。(2)风扇3个(AC220V)单个容量25瓦。降低放电仪温度，起散热的作用，安装在屏后和侧面。(3)放电仪5个（型号GYFD-1)单个容量2.2kVA。通过本身的电阻、电感来释放蓄电池容量，安装在屏前。(4)刀开关1个图纸编号1Q3、2Q3(型号HH15(QPS250/3N)容量250A。起接通和切断蓄电池回路的作用，安装在屏前。2、1#、2#充电屏图1#充电屏（正面外）号直电压表回哈东集先国IW电流表电源转换开关消音按钮指示灯运行设备监控模块1号充电机w1#、2#充电屏（正面内）哈尔滨光宇电源股份有限公司电屏/设备幽品行设备民空开1#、2#充电屏（背面内）PFU-2电池递仪充电模块电力图书馆充电模块充电模块充电模块2.1、1#、2#充电屏各元件上装设的元件及各种元件的名称、作用和安装位置：(1)、整流模块各5台（型号HD22020-2即HD为系列名Ue220伏、Ie20安）容量20A。起将交流通过硅整流转变成直流，再通过电容、电阻等滤波装置滤波后输出合格的直流电源供蓄电池浮充和直流母线的控制和合闸电源。安装在屏前。
