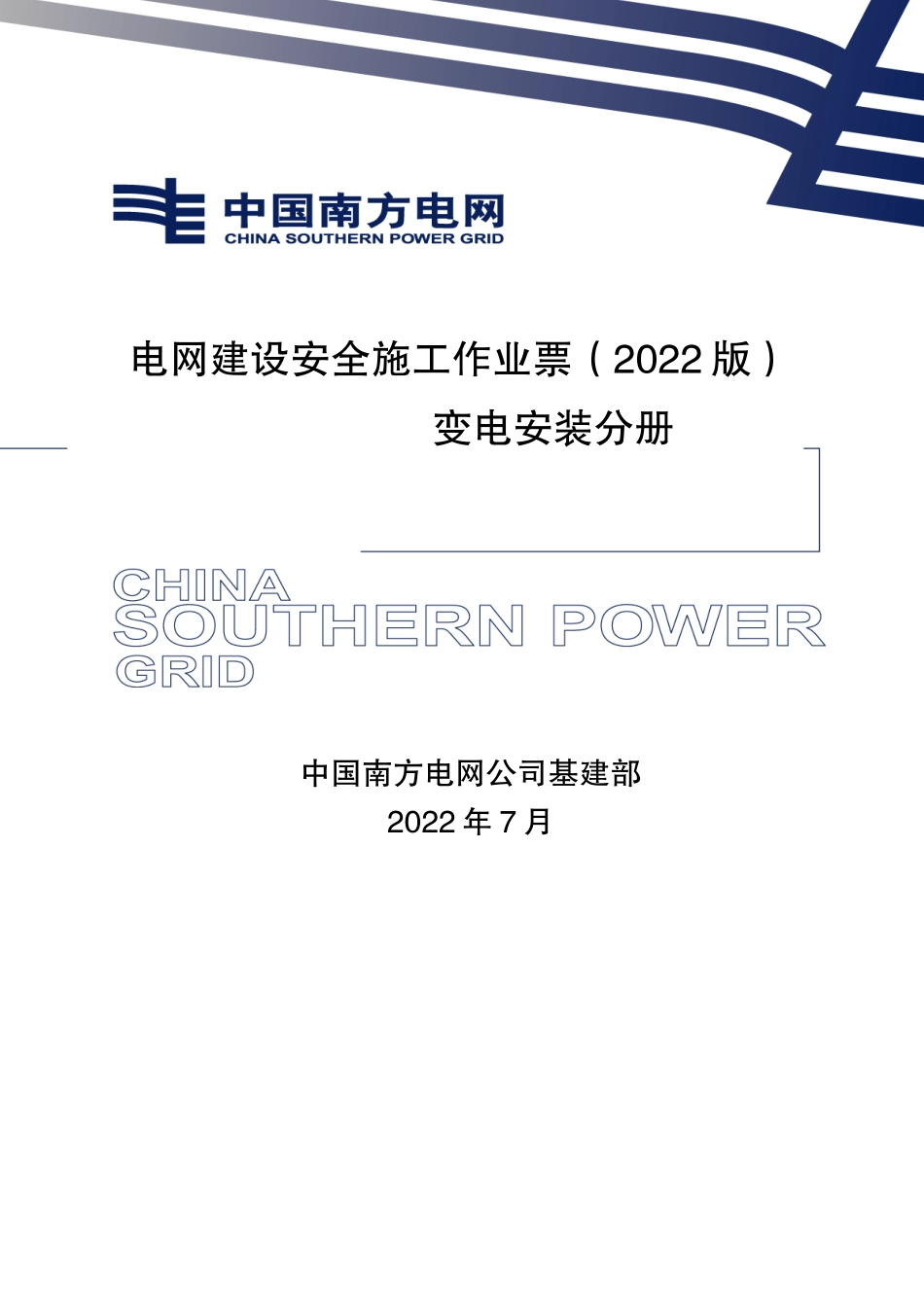

电网建设安全施工作业票(2022版)
变电安装分册
中国南方电网公司基建部
2022年7月

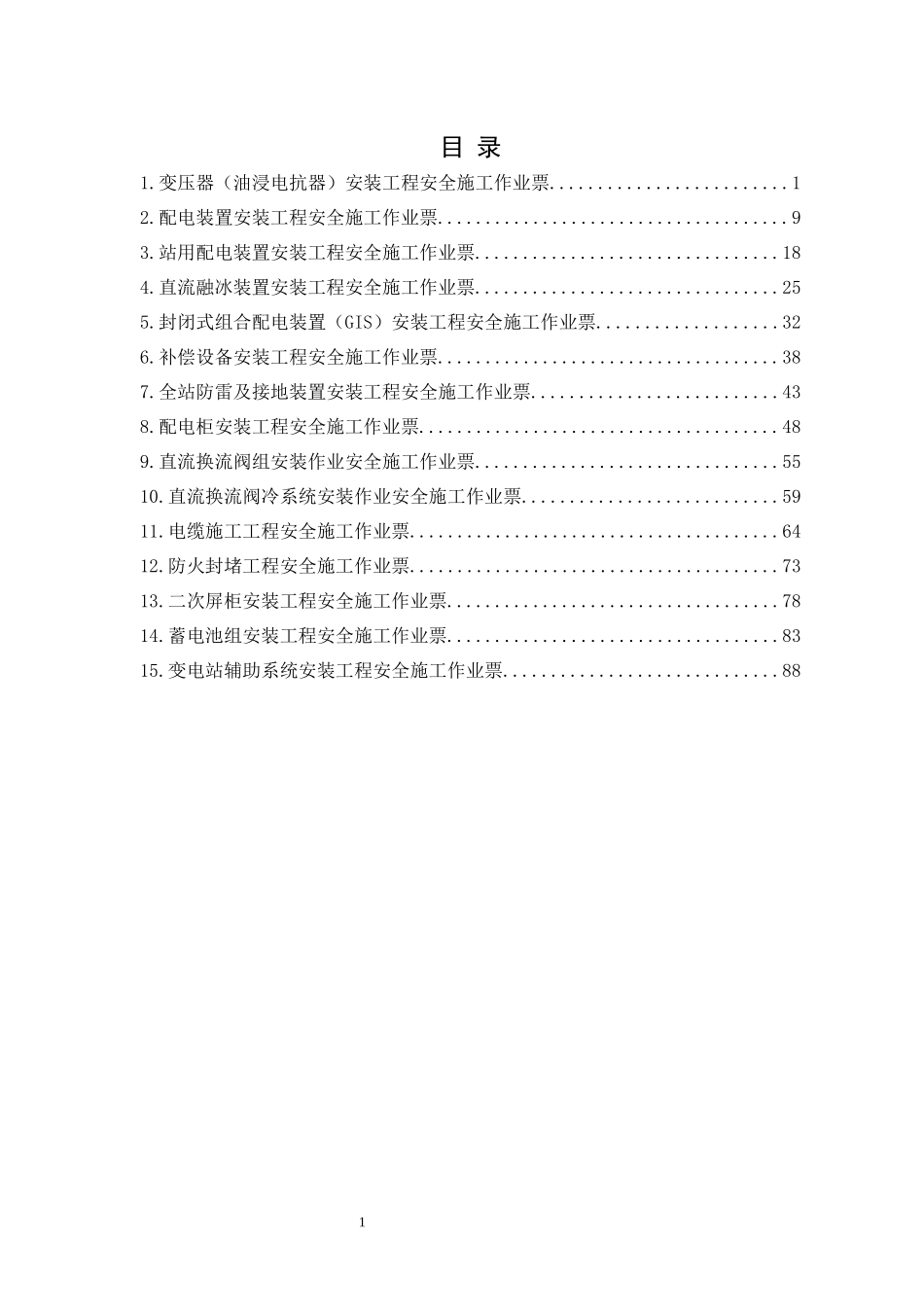

目 录
1.变压器(油浸电抗器)安装工程安全施工作业票 1
2.配电装置安装工程安全施工作业票 9
3.站用配电装置安装工程安全施工作业票 18
4.直流融冰装置安装工程安全施工作业票 25
5.封闭式组合配电装置(GIS)安装工程安全施工作业票 32
6.补偿设备安装工程安全施工作业票 38
7.全站防雷及接地装置安装工程安全施工作业票 43
8.配电柜安装工程安全施工作业票 48
9.直流换流阀组安装作业安全施工作业票 55
10.直流换流阀冷系统安装作业安全施工作业票 59
11.电缆施工工程安全施工作业票 64
12.防火封堵工程安全施工作业票 73
13.二次屏柜安装工程安全施工作业票 78
14.蓄电池组安装工程安全施工作业票 83
15.变电站辅助系统安装工程安全施工作业票 88
1

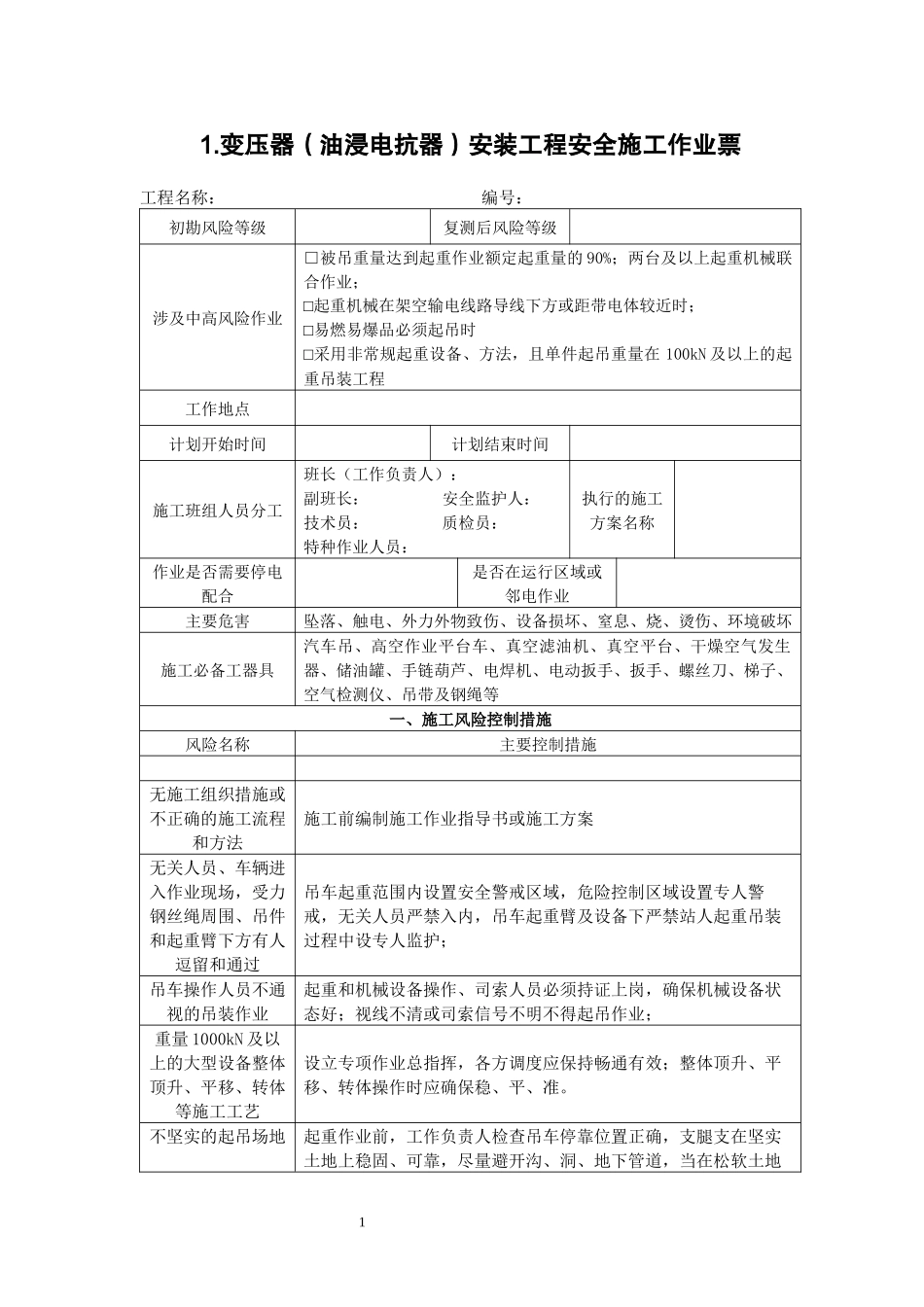

1.变压器(油浸电抗器)安装工程安全施工作业票
工程名称: 编号:
初勘风险等级
复测后风险等级
涉及中高风险作业
□被吊重量达到起重作业额定起重量的90%;两台及以上起重机械联合作业;
□起重机械在架空输电线路导线下方或距带电体较近时;
□易燃易爆品必须起吊时
□采用非常规起重设备、方法,且单件起吊重量在100kN及以上的起重吊装工程
工作地点
计划开始时间
计划结束时间
施工班组人员分工
班长(工作负责人):
副班长: 安全监护人:
技术员: 质检员:
特种作业人员:
执行的施工方案名称
作业是否需要停电配合
是否在运行区域或邻电作业
主要危害
坠落、触电、外力外物致伤、设备损坏、窒息、烧、烫伤、环境破坏
施工必备工器具
汽车吊、高空作业平台车、真空滤油机、真空平台、干燥空气发生器、储油罐、手链葫芦、电焊机、电动扳手、扳手、螺丝刀、梯子、空气检测仪、吊带及钢绳等
一、施工风险控制措施
风险名称
主要控制措施
无施工组织措施或不正确的施工流程和方法
施工前编制施工作业指导书或施工方案
无关人员、车辆进入作业现场,受力钢丝绳周围、吊件和起重臂下方有人逗留和通过
吊车起重范围内设置安全警戒区域,危险控制区域设置专人警戒,无关人员严禁入内,吊车起重臂及设备下严禁站人起重吊装过程中设专人监护;
吊车操作人员不通视的吊装作业
起重和机械设备操作、司索人员必须持证上岗,确保机械设备状态好;视线不清或司索信号不明不得起吊作业;
重量1000kN及以上的大型设备整体顶升、平移、转体等施工工艺
设立专项作业总指挥,各方调度应保持畅通有效;整体顶升、平移、转体操作时应确保稳、平、准。
不坚实的起吊场地
起重作业前,工作负责人检查吊车停靠位置正确,支腿支在坚实土地上稳固、可靠,尽量避开沟、洞、地下管道,当在松软土地处支腿时,使用铁板、木方等垫实稳固。
不正确的吊具,歪斜的绑扎
起重吊装前,工作负责人详细检查吊绳吊具选用正确,吊装绑扎的位置方法正确、适当,防止起吊时倾斜、翻倒。
套管等吊件脱落、吊件碰撞设备或作业人员
起重吊装过程设专人监护;
不稳固的吊件
吊件吊离地面约100mm时停止起吊,检查无误后再继续起吊。
受力钢丝绳周围、吊件和起重臂下方有人逗留和通过
起重吊装过程中,起重臂及吊件下方必须划定安全区, 受力钢丝绳周围、吊件和起重臂下方不应有人逗留和通过;
不稳固的吊件,吊件惯性或受风力摆动
起吊大件或不规则组件时,应在吊件上拴以牢固控制绳。
锐物伤害
开箱后的所有箱板,及时打弯“朝天钉”等锐物,专人清理回收,堆放到指定位置。
无施工组织措施或不正确的施工流程和方法
施工前编制施工作业指导书或施工方案
无资质的人员进行特种作业
起重和机械设备操作、司索人员必须持证上岗,确保机械设备状态好;视线不清或司索信号不明不得起吊作业。
重量1000kN及以上的大型设备整体顶升、平移、转体等施工工艺
设立专项作业总指挥,各方调度应保持畅通有效;整体顶升、平移、转体操作时应确保稳、平、准。
不坚实的起吊场地
起重作业前,工作负责人检查吊车停靠位置正确,支腿支在坚实土地上稳固、可靠,尽量避开沟、洞、地下管道,当在松软土地处支腿时,使用铁板、木方等垫实稳固。
遗漏在设备内的施工工具
进入内部检查时,必须穿着专用工作服;对带入的工器具和辅材应栓绳、登记,工作结束后收回清点,防止工具及杂物遗留在器身内;
敲打设备箱内侧,撬棍插入设备箱内过深
设备开箱时,不得用撬棒伸入箱内或穿过瓷件箱板开箱,防止损坏瓷件或设备;
不正确的吊具,歪斜的绑扎
起重吊装前,工作负责人详细检查吊绳吊具选用正确,吊装绑扎的位置方法正确、适当,防止起吊时倾斜、翻倒。
起吊前起重设备无试吊
吊件吊离地面约100mm时停止起吊,检查无误后再继续起吊。
不稳固的吊件,吊件惯性或受风力摆动
起吊大件或不规则组件时,应在吊件上拴以牢固控制绳。
套管等吊件脱落、吊件碰撞设备或作业人员
起重吊装过程设专人监护;
不按操作规程操作抽真空设备和滤油设备
抽真空及油污处理等设备操作人员应经培训合格,并严格按照设备安全操作规程及设备安装工艺流程要求操作。
设备真空度超限
抽真空应使用真空计监测设备真空度,专人记录真空数据,按设备制造厂和规范标准要求控制真空度。
有限空间作业,未充分排氮、未检测含氧量进入设备内部,
变压器、电抗器内部检查前,充氮变压器、电抗器未经充分排氮(其气体含氧密度未达到 18%及以上时),严禁施工作业人员入内。充氮变压器注油时,任何人严禁在排气孔处停留;
设备内部有限空间作业,含氧量不足的设备内部
工作负责人检测确认含氧密度达到标准后,方可进入油箱检查。
设备内部有限空间作业,设备内部含氧量不足,未设专人监护
在器身内部检查过程中,应连续充入露点小于-40℃的干燥空气,应设专人监护,防止检查人员缺氧窒息。
设备内部作业照明不足
携带手电筒进入设备内部检查时,照明必须良好;采用手持行灯应带护罩,且电压不准超过 12V
静电或设备漏电
变压器本体可靠接地;机械设备可靠接地;
未持证开展电焊作业
电焊作业人员持有焊接特殊工种证,移动焊把线时,严禁同时两手各拿一根移动。
漏电的焊机
电焊机外壳接地良好。
临近带电体进行起重吊装作业
起重臂不应跨越带电设备或线路进行作业,在邻近带电处吊装作业时,起重机臂架、吊具、辅具、钢丝绳及吊物等与带电体应保持安全距离;吊装作业配置专职司索指挥人员,配置专人实时观测机械设备与带电体间的安全距离;起重机械应安装接地装置,接地线应满足接地短路容量要求。
高压设备试验,扩建间隔、邻近间隔运行状态下的高压设备试验
在高压试验设备和高压引线周围,均应装设安全网(遮拦)并在网上向外悬挂“止步,高压危险”标示牌;高压试验工作必须统一指挥,配置安全监护人;
单人开展高压试验作业,未正确使用绝缘工器具及防护用品
高压试验工作必须由两人以上共同配合,并指定有经验的人员担任试验负责人;高压试验装置的外壳应可靠接地;高压引线应尽量缩短;操作人员应正确使用绝缘工器具及防护用品。
设备安装人员进行高处作业
高处作业人员持有高处作业资格证;
无防护的孔洞
作业前,检查在作业场所周围的孔洞的围蔽情况,确保作业场所周围的孔洞已围蔽或封堵,且悬挂“当心坑洞”标示牌;
设备安装人员进行高处作业
在变压器上等高处作业时,正确系挂安全带,设备顶部的油污及时清理干净,并采取防滑措施;
不正确使用梯子
使用梯子作业时,正确系挂安全带;梯子放置稳固,由专人扶持或专梯专用;上下梯子清理鞋底油污;用绳索将梯子上、下部固定牢固;
高空作业车、高处作业平台使用不规范
利用高空作业车、高处作业平台等进行高处作业时,高处作业平台应处于稳定状态,需要移动车辆时,作业平台上不得载人。
消防器材配置不足
储油和油处理现场应配置足够、可靠的消防器材,10米范围内不得有火种及易燃易爆品。
静电引起火花
变压器及其铁芯和夹件、储油罐及油处理设备等应可靠接地。
充油设备本体进行电焊作业
已充油的变压器进行微小渗漏补焊时,应制订专项施工方案。
氧气瓶与乙炔气瓶不按规定放置
氧气瓶与乙炔气瓶应放在远离热源和油污的空旷地方,两瓶间距不少于5米,与明火举例不少于10米,设置各类防晒、防潮措施和通风良好的临时仓库,分类摆放气体,禁止混存。
储油罐、滤油设备或管道漏油
油污处理及注油前,应检查储油罐、设备密封情况及其各油管管口固定情况,防止漏油或管口脱落喷油情况。
附件漏油
附件安装前,应抽尽附件内变压器油,并在吊装过程中采取防止污染环境的措施。
二、现场勘察(场景式评估)情况及补充控制措施
变化情况
要素
变化情况
现场识别
作业人员
1.特种作业人员是否持证上岗。
□是 □否
2.作业人员是否有妨碍工作的职业禁忌。
□是 □否
3.参与作业人员是否有调整,是否有增减。
□是 □否
4.作业人员是否配备检验合格,齐全、完好的个人安全防护用品。
□是 □否
5.施工人员是否经安全教育培训合格,并参加过本工程技术安全措施交底。
□是 □否
6.各工作岗位人员对施工中可能存在的风险控制措施是否清楚。
□是 □否
7.其他:
施工机械
1.施工机械设备是否已通过报审
□是 □否
2.工器具经准入检查,是否完好,是否经检查合格有效。
□是 □否
3.工器具规格、型号是否满足现场工作需求
□是 □否
4.其他:
工程材料
1.施工作业所需材料是否齐备。
□是 □否
2.结构性材料是否有合格证。
□是 □否
3.需送检的材料是否按规定送检,并符合要求
□是 □否
4.其他:
施工方法
1.是否编制施工安全技术方案,并经审批或专家论证
□是 □否
2.现场制定的安全措施是否合格、安全、有效并经过验收。
□是 □否
3.现场作业方法是否严格按照施工方案或作业指导书执行。
□是 □否
4.作业前是否对主要受力部分进行校核、验算。
□是 □否
5.其他:
作业环境
1.安全文明施工设施配置是否符合要求,齐全、完好。
□是 □否
2.是否制定环水保措施,并已严格落实执行。
□是 □否
3.作业现场是否已按当地疫情防控要求落实疫情防控措施
□是 □否
4.现场作业环境与施工图纸是否存在偏差
□是 □否
5.作业点是否邻近带电体、边坡、公路、沼泽、深坑等危险环境
□是 □否
6.其他:
控制措施
变化情况描述
控制措施
现场作业人员
审核意见
签发意见
开票人
开票日期
审核人
审核日期
施工项目部签发人
签发日期
监理项目部会签人
会签日期
业主项目部会签人
会签日期
备注
注:1.《每日站班会及风险控制措施检查记录表》作为施工作业票附件,代替站班会记录。
2.施工作业期间,当主要作业人员(指工作负责人、安全监护人)及主要工作内容(日计划三级任务)发生变化时,应重新办理施工作业票。
附件:
每日站班会及风险控制措施检查记录表
作业票编号: 站班会交底人员:
作业任务
施工日期
工作负责人
