保护 二次 回路 试题库

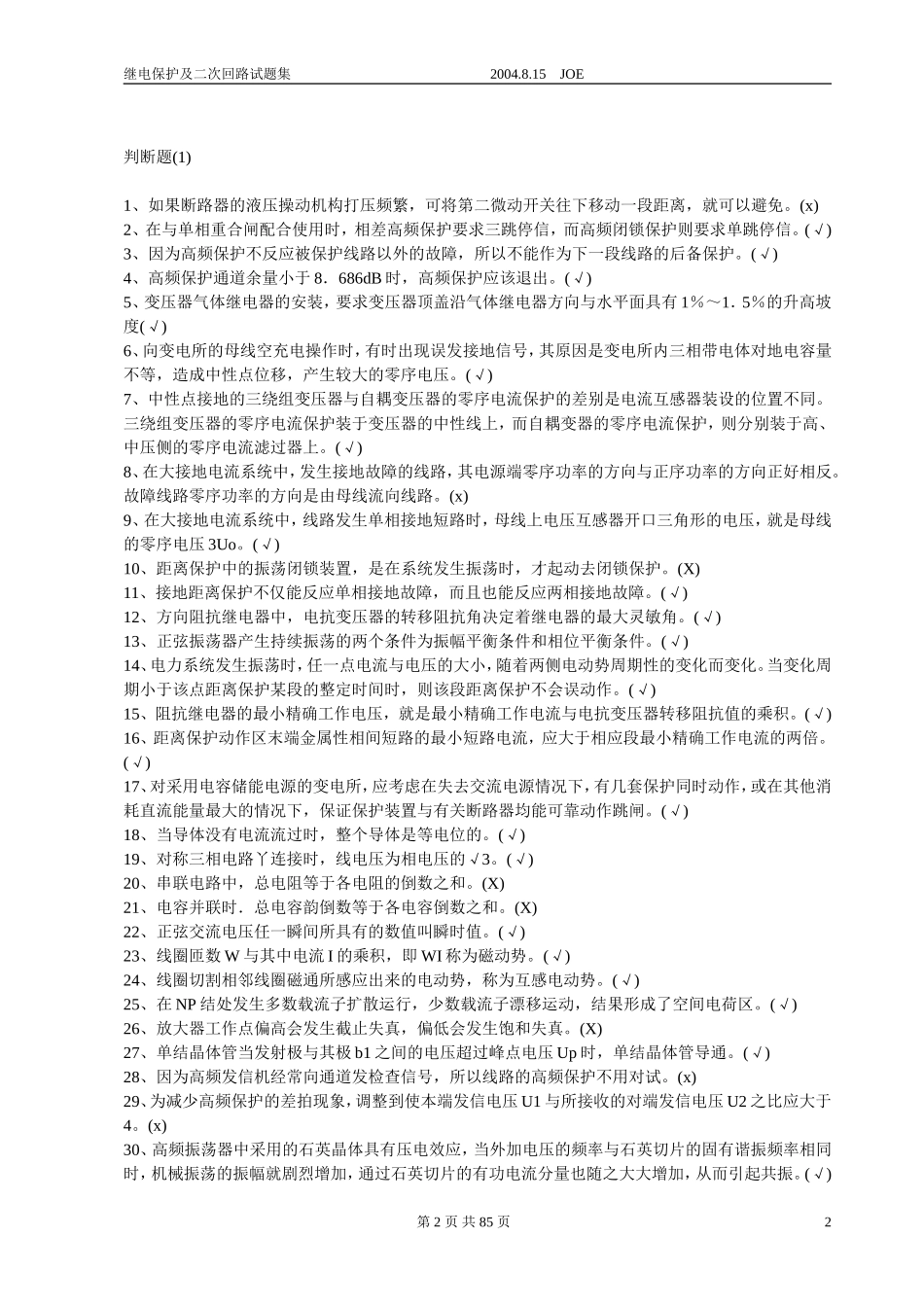

继电保护及二次回路试题集 2004.8.15 JOE 继电保护及二次回路试题库 判断题(1) 1、如果断路器的液压操动机构打压频繁,可将第二微动开关往下移动一段距离,就可以避免。(x) 2、在与单相重合闸配合使用时,相差高频保护要求三跳停信,而高频闭锁保护则要求单跳停信。(√) 3、因为高频保护不反应被保护线路以外的故障,所以不能作为下一段线路的后备保护。(√) 4、高频保护通道余量小于8.686dB时,高频保护应该退出。(√) 5、变压器气体继电器的安装,要求变压器顶盖沿气体继电器方向与水平面具有1%~1.5%的升高坡度(√) 6、向变电所的母线空充电操作时,有时出现误发接地信号,其原因是变电所内三相带电体对地电容量不等,造成中性点位移,产生较大的零序电压。(√) 7、中性点接地的三绕组变压器与自耦变压器的零序电流保护的差别是电流互感器装设的位置不同。三绕组变压器的零序电流保护装于变压器的中性线上,而自耦变器的零序电流保护,则分别装于高、中压侧的零序电流滤过器上。(√) 8、在大接地电流系统中,发生接地故障的线路,其电源端零序功率的方向与正序功率的方向正好相反。故障线路零序功率的方向是由母线流向线路。(x) 9、在大接地电流系统中,线路发生单相接地短路时,母线上电压互感器开口三角形的电压,就是母线的零序电压3Uo。(√) 10、距离保护中的振荡闭锁装置,是在系统发生振荡时,才起动去闭锁保护。(X) 11、接地距离保护不仅能反应单相接地故障,而且也能反应两相接地故障。(√) 12、方向阻抗继电器中,电抗变压器的转移阻抗角决定着继电器的最大灵敏角。(√) 13、正弦振荡器产生持续振荡的两个条件为振幅平衡条件和相位平衡条件。(√) 14、电力系统发生振荡时,任一点电流与电压的大小,随着两侧电动势周期性的变化而变化。当变化周期小于该点距离保护某段的整定时间时,则该段距离保护不会误动作。(√) 15、阻抗继电器的最小精确工作电压,就是最小精确工作电流与电抗变压器转移阻抗值的乘积。(√) 16、距离保护动作区末端金属性相间短路的最小短路电流,应大于相应段最小精确工作电流的两倍。(√) 17、对采用电容储能电源的变电所,应考虑在失去交流电源情况下,有几套保护同时动作,或在其他消耗直流能量最大的情况下,保证保护装置与有关断路器均能可靠动作跳闸。(√) 18、当导体没有电流流过时,整个导体是等电位的。(√) 19、对称三相电路丫连接时,线电压为相电压的√3。(√) 20、串联电路中,总电阻等于各电阻的倒数之和。(X) 21、电容并联时.总电容韵倒数等于各电容倒数之和。(X) 22、正弦交流电压任一瞬间所具有的数值叫瞬时值。(√) 23、线圈匝数W与其中电流I的乘积,即WI称为磁动势。(√) 24、线圈切割相邻线圈磁通所感应出来的电动势,称为互感电动势。(√) 25、在NP结处发生多数载流子扩散运行,少数载流子漂移运动,结果形成了空间电荷区。(√) 26、放大器工作点偏高会发生截止失真,偏低会发生饱和失真。(X) 27、单结晶体管当发射极与其极b1之间的电压超过峰点电压Up时,单结晶体管导通。(√) 28、因为高频发信机经常向通道发检查信号,所以线路的高频保护不用对试。(x) 29、为减少高频保护的差拍现象,调整到使本端发信电压U1与所接收的对端发信电压U2之比应大于4。(x) 30、高频振荡器中采用的石英晶体具有压电效应,当外加电压的频率与石英切片的固有谐振频率相同时,机械振荡的振幅就剧烈增加,通过石英切片的有功电流分量也随之大大增加,从而引起共振。(√) 31、吊车进入220kV现场作业与带电体的安全距离为3m。(x) 32、在现场工作过程中,遇到异常现象或断路器跳闸时,不论与本身工作是否有关,应立即停止工作,保持现状。(√) 33、计算机监控系统的基本功能就是为运行人员提供站内运行设备在正常和异常情况下的各种有用信息。(x) 34、母线完全差动保护起动元件的整定值,应能避开外部故障时的最大短路电流。(x) 35、对变压器差动保护进行六角图相量测试,应在变压器空载时进行。(x) 36、高频保护停用,应先将保护装置直流电源断开。(x) 37、距离保护中,故障点过渡电阻的存在,有时会使阻抗继电器的测量阻抗增大,也就是说保护范围会伸长。(X) 38、试验方向阻抗继电器的记忆时间时,应将电流回路可靠短路,并同时通人正向出口最大三相短路电流及继电器的两倍精确工作电流。(x) 39、高压输电线路的故障,绝大部分是单相接地故障。(√) 40、跳闸(合闸)线圈的压降均小于电源电压的90%才为合格。(√) 41、我国电力系统中性点接地方式有三种,分别是直接接地方式、经消弧线圈接地方式和经大电抗器接地方式。(X) 42、在串联谐振电路中,电感和电容的电压数值相等,方向相反。(√) 43、三极管有两个PN结,二极管有一个PN结,所以可用两个二极管代替一个三极管。(X) 44、电感元件在电路中并不消耗能量,因为它是无功负荷。(√) 45、非正弦电路的平均功率,就是各次谐波所产生的平均功率之和。(√) 46、对称分量法就是将一组不对称的三相电压或电流分解为正序、负序和零序三组对称的电压或电流,例如: UA=UAl+UA2+UAo UB=α2UA1+UA2++UAo Uc=αUAl+α2UA2+UAo 其中。α是运算子,表示将某相量反时针旋转120°。(√) 47、电流互感器二次回路采用多点接地,易造成保护拒绝动作。(√) 48、从放大器的输出端将输出信号(电压或电流) 通过一定的电路送回到输入端的现象叫负反馈。若送回到输入端的信号与输入端原有信号反相使放大倍数下降的叫反馈。 (X) 49、检查舌片在动作过程中与磁极间的间隙,上下间隔应尽量相同,最小间隔不得小于lmm。(√) 50、变电站装设避雷器是为了防止直击雷。(X) 判断题(2) 51、辅助继电器可分为中间继电器、时间继电器和信号继电器。(√) 52、励磁涌流的衰减时间为1.5-2s。(X) 53、励磁流涌可达变压器额定电流的6-8倍。(√) 54、继电保护装置是保证电力元件安全运行的基本装备,任何电力元件不得在无保护的状态下运行。(√) 55、线路变压器组接线可只装电流速断和过流保护。(√) 56、在最大运行方式下,电流保护的保护区大于最小运行方式下的保护区。(√) 57、感应式功率方向继电器的最大灵敏角甲。φs=-α,α为继电器的内角。(√) 58、外力F将单位正电荷从负极搬到正极所做的功,称为这个电源的电动势。(√) 59、当选择不同的电位参考点时,各点的电位值是不同的值,两点间的电位差是不变的。(√) 60、室内照明灯开关断开时,开关两端电位差为0V。(X) 61、正弦交流电最大的瞬时值,称为最大值或振幅值。(X) 62、正弦振荡器产生持续振荡的两个条件,是振幅平衡条件和相位平衡条件。(√) 63、运算放大器有两种输入端,即同相输入端和反相输入端。(√) 64、单相全波和桥式整流电路,若RL中的电流相等,组成它们的逆向电压单相全波整流比桥式整流大一倍。(√) 65、三相桥式整流中,RL承受的是整流变压器二次绕组的线电压。(√) 66、在欧姆定律中,导体的电阻与两端的电压成正比,与通过其中的电流强度成反比。(√) 67、距离保护中阻抗继电器的精确工作电压,等于精确工作电流和电抗变压器整定阻抗的乘积,即Ugj=IgjZs所以精确工作电压与Igj、Zs均成正比。(x) 68、双母线电流比相式母线差动保护,在母线连接元件进行切换时,应合上非选择性刀闸。(√) 69、电力网中出现短路故障时,过渡电阻的存在,对距离保护装置有一定的影响,而且当整定值越小时,它的影响越大,故障点离保护安装处越远时,影响也越大。(x) 70、输电线路UC两相金属性短路时,短路电流Ibc滞后于BC相间电压一线路阻抗角。(√) 71、方向阻抗继电器中电抗变压器的两组二次绕组在同一电流下产生的转移阻抗值不等,将使其变为带偏移特性的阻抗继电器。(√) 72、助增电流的存在,使距离保护的测量阻抗减小,保护范围增大。(x) 73、汲出电流的存在,使距离保护的测量阻抗增大,保护范围缩短。(x) 74、当Y,d接线的变压器三角形侧发生两相短路时,变压器另一侧三相电流是不相等的,其中两相的只为第三相的一半。(√) 75、在大接地电流系统中,线路的相间电流速断保护比零序速断保护的范围大得多,这是因为线路的正序阻抗值比零序阻抗值小得多。(x) 76、如果不考虑电流和线路电阻,在大电流接地系统中发生接地短路时,零序电流超前零序电压90°。(√) 77、零序电流保护,能反映各种不对称短路,但不反映三相对称短路。(x) 78、相间0'接线的阻抗继电器,在线路同一地点发生各种相间短路及两相接地短路时,继电器所测得的阻抗相同。(√) 79、在系统振荡过程中,系统电压最高点叫振荡中心,它位于系统综合阻抗的1/2处。(x) 80、电力系统频率变化对阻抗元件动作行为的影响,主要是因为阻抗元件采用电感、电容元件作记忆回路。(√) 81、Y,yn接线变压器的零序阻抗比YN,d接线的大得多。(√) 82、数字式仪表自校功能的作用,在于测量前检查仪表本身各部分的工作是否正常。(√) 83、空载长线路充电时,末端电压会升高。这是由于对地电容电流在线路自感电抗上产生了压降。(√) 84、电力系统有功出力不足时,不只影响系统的频率,对系统电压的影响更大。(x) 85、高压室内的二次接线和照明等回路上的工作,需要将高压设备停电或做安全措施者,只需填用第二种工作票。(x) 86、输电线路的阻抗角与导线的材料有关,同型号的导线,截面越大,阻抗越大,阻抗角越大。(x) 87、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径,它代表的全阻抗继电器的整定阻抗。(√) 88、在调试高频保护时,本侧收到对侧的高频信号越大越好。(x) 89、方向阻抗继电器切换成方向继电器后,其最大灵敏角不变。(√) 90、接人负载的四端网络的输入阻抗,等于输入端电压与电流之比,它与网络系数及负载有关。(√) 91、综合重合闸中接地判别元件,一般由零序过电流或零序过电压继电器构成,它的作用是区别出非对称接地短路故障。(√) 92、小接地系统发生单相接地时,故障相电压为0,非故障相电压上升为线电压。(√) 93、对电流互感器的一、二次侧引出端一般采用减极性标注。(√) 94、变压器在运行中补充油,应事先将重瓦斯保护改接信号位置,以防止误动跳闸。(√) 95、三相五柱式电压互感器有两个二次绕组,一个接成星形,一个接成开口三角形。(√) 96、输电线路零序电流速断保护范围应不超过线路的末端,故其动作电流应小于保护线路末端故障时的最大零序电流。(X) 97、根据最大运行方式计算的短路电流来检验继电保护的灵敏度。(X) 98、减小零点漂移的措施: (1)利用非线性元件进行温度补偿; (2)采用调制方式; (3)采用差动式放大电路。(√) 99、双侧电源的单回线路,投检查无压一侧也同时投入检查同步继电器,两者的触点串联工作。(X) 100、在数字电路中,正逻辑"1"表示高电位,"0''表示低电位;负逻辑"1"表示高电位,"0"表示低电位(X) 判断题(3) 101、所用电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。(√) 102、中央信号装置分为事故信号和预告信号(√)
