继保大神编写的发电厂保护调试大纲及措施.doc

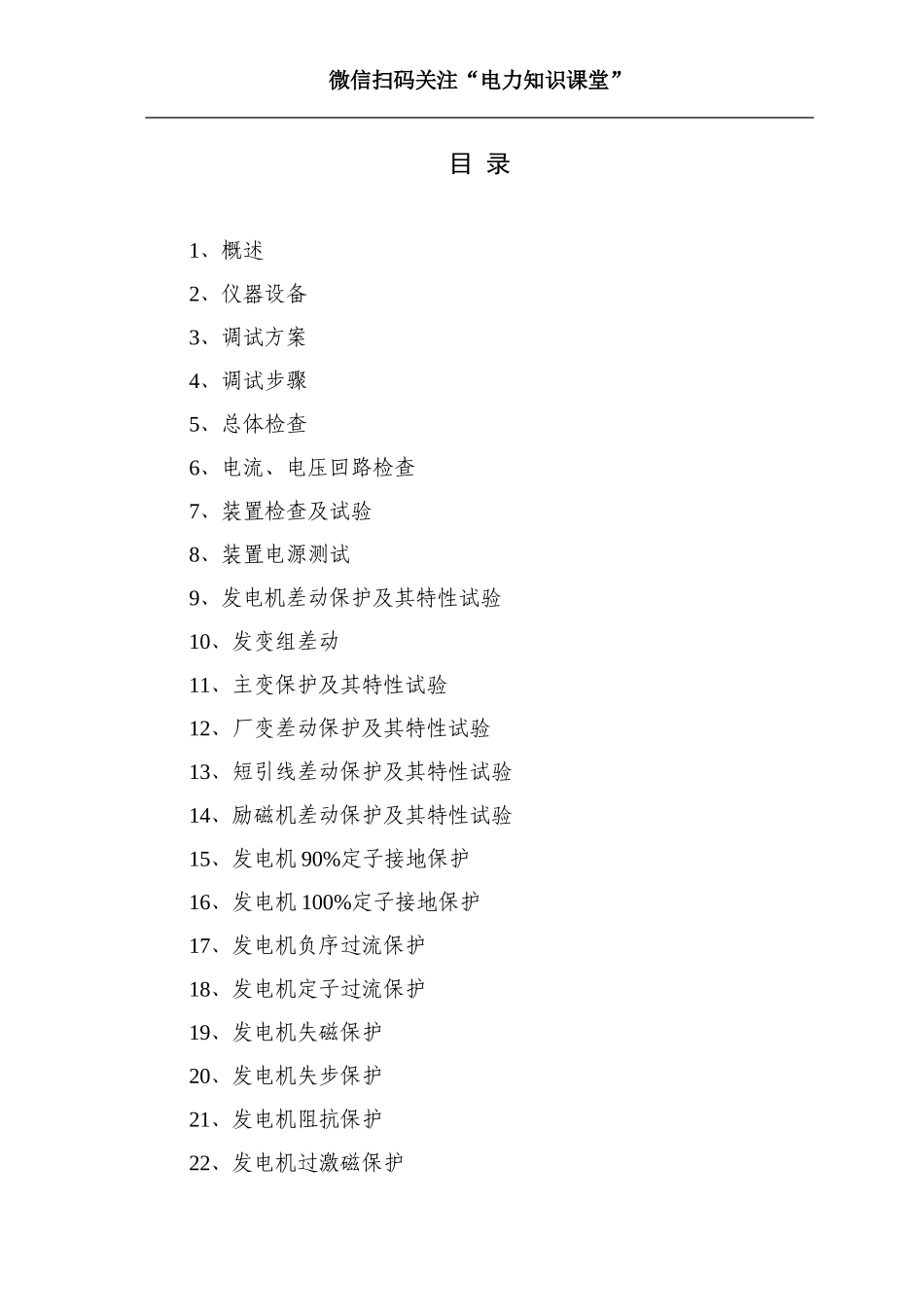

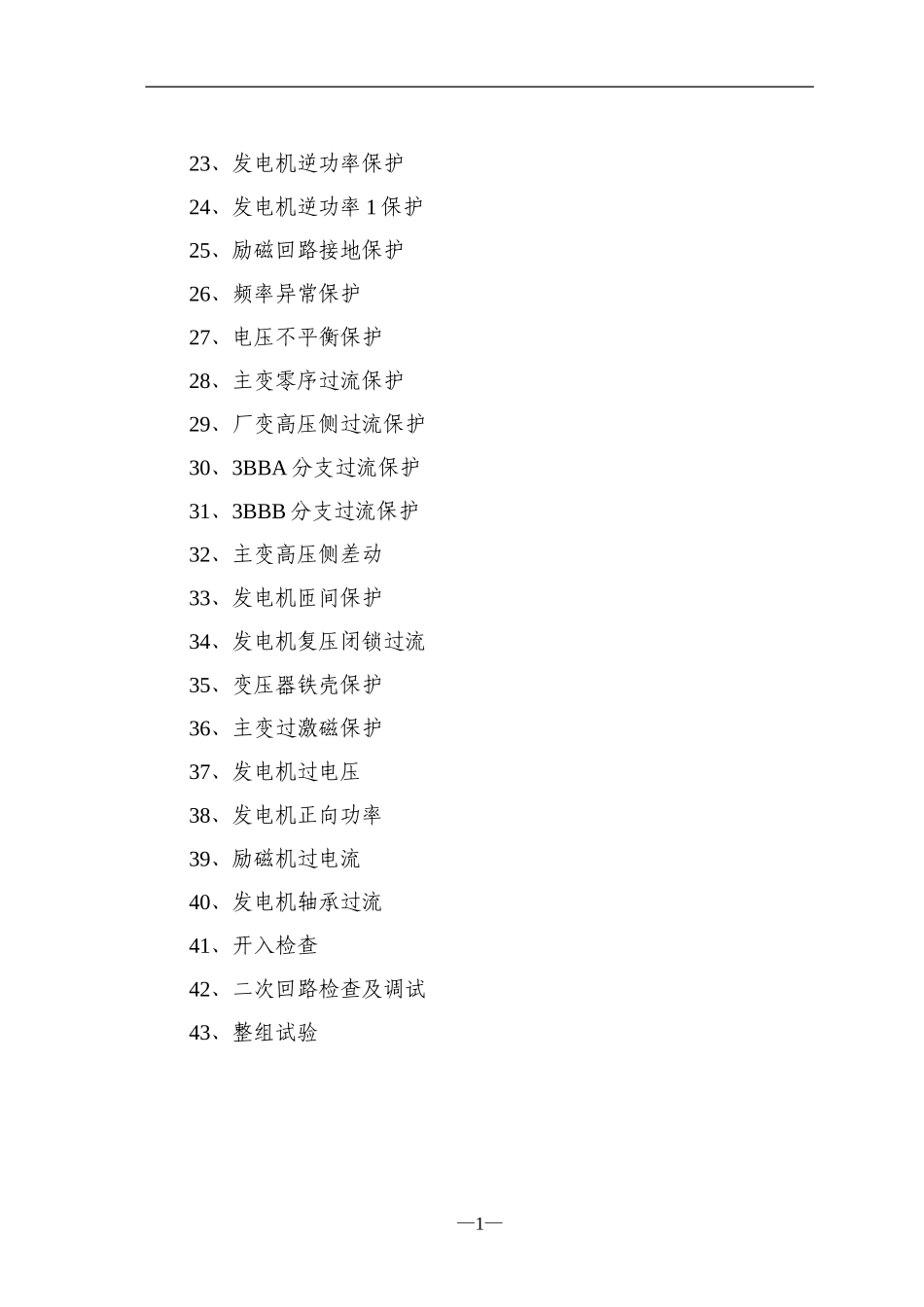

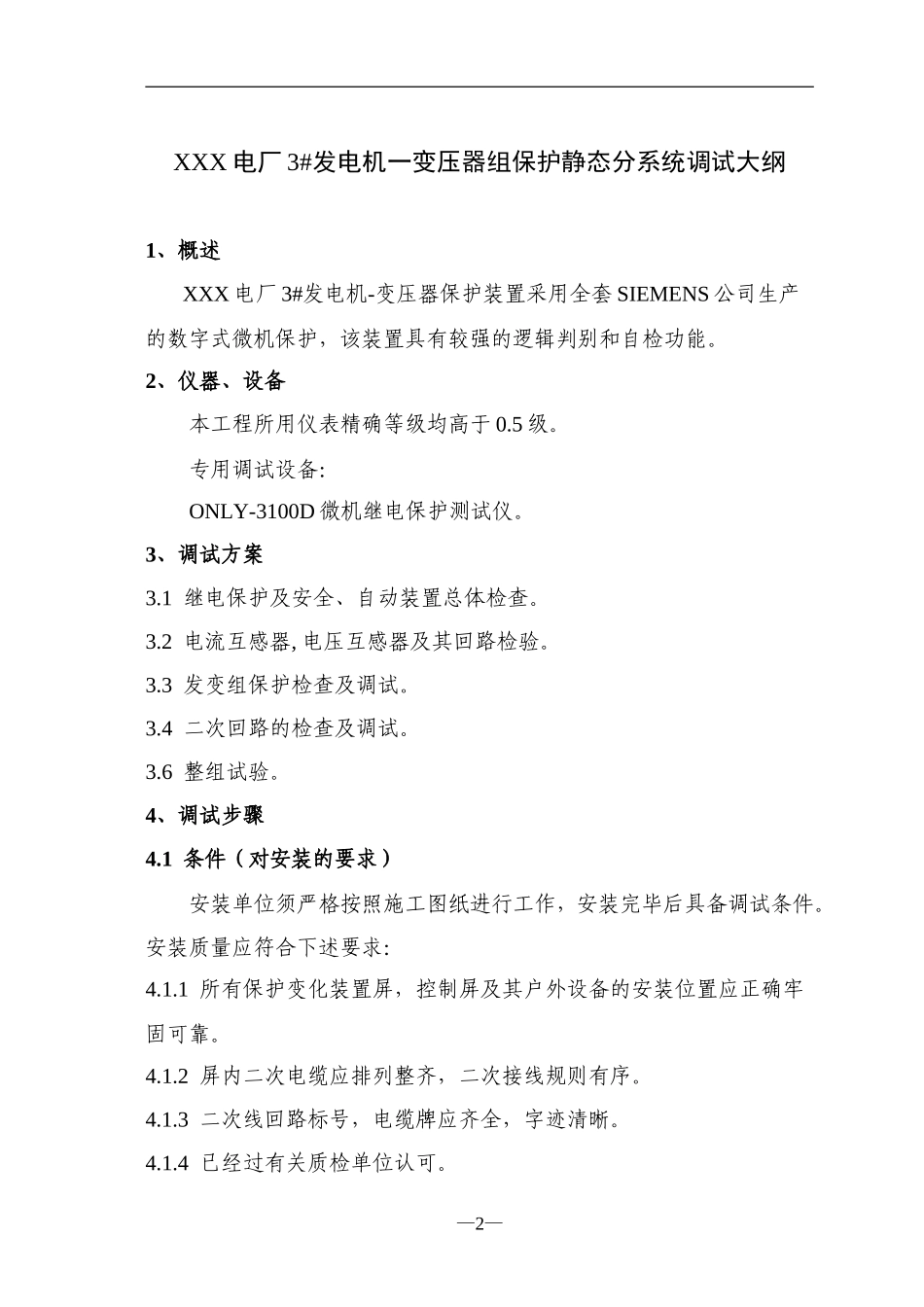

目 录 1、概述 2、仪器设备 3、调试方案 4、调试步骤 5、总体检查 6、电流、电压回路检查 7、装置检查及试验 8、装置电源测试 9、发电机差动保护及其特性试验 10、发变组差动 11、主变保护及其特性试验 12、厂变差动保护及其特性试验 13、短引线差动保护及其特性试验 14、励磁机差动保护及其特性试验 15、发电机90%定子接地保护 16、发电机100%定子接地保护 17、发电机负序过流保护 18、发电机定子过流保护 19、发电机失磁保护 20、发电机失步保护 21、发电机阻抗保护 22、发电机过激磁保护 23、发电机逆功率保护 24、发电机逆功率1保护 25、励磁回路接地保护 26、频率异常保护 27、电压不平衡保护 28、主变零序过流保护 29、厂变高压侧过流保护 30、3BBA分支过流保护 31、3BBB分支过流保护 32、主变高压侧差动 33、发电机匝间保护 34、发电机复压闭锁过流 35、变压器铁壳保护 36、主变过激磁保护 37、发电机过电压 38、发电机正向功率 39、励磁机过电流 40、发电机轴承过流 41、开入检查 42、二次回路检查及调试 43、整组试验 XXX电厂3#发电机一变压器组保护静态分系统调试大纲 1、概述 XXX电厂3#发电机-变压器保护装置采用全套SIEMENS公司生产的数字式微机保护，该装置具有较强的逻辑判别和自检功能。 2、仪器、设备 本工程所用仪表精确等级均高于0.5级。 专用调试设备： ONLY-3100D微机继电保护测试仪。 3、调试方案 3.1 继电保护及安全、自动装置总体检查。 3.2 电流互感器, 电压互感器及其回路检验。 3.3 发变组保护检查及调试。 3.4 二次回路的检查及调试。 3.6 整组试验。 4、调试步骤 4.1 条件（对安装的要求） 安装单位须严格按照施工图纸进行工作，安装完毕后具备调试条件。安装质量应符合下述要求： 4.1.1 所有保护变化装置屏，控制屏及其户外设备的安装位置应正确牢固可靠。 4.1.2 屏内二次电缆应排列整齐，二次接线规则有序。 4.1.3 二次线回路标号，电缆牌应齐全，字迹清晰。 4.1.4 已经过有关质检单位认可。 4.2 继电保护及安全自动装置总体检查。 4.2.1 外观检查。 检查装置的盘内配线，端子排，机箱，打印机等的完好性，清洁性。 4.2.2 绝缘电阻检查。 将外部引人的回路及电缆全部断开，将电流、电压直流控制回路的所有端子各自连接在一起，用1000V摇表测量下列绝缘电阻，其值均应大于10MΩ. 各回路对地： 各回路相互间： 4.3 电流互感器、电压互感器及其回路检验。 4.3.1 电流互感器、电压互感器 4.3.2 电流互感器及其二次回路接地及接线正确性检查。 4.3.3 电压互感器及其二次回路接地及接线正确性检查。 4.4 发—变组保护装置检查及试验。 保护配置： 3CHA01柜: E04 7UT612 发电机差动保护，过负荷保护 E06 7UM611 90%定子接地保护，逆功率保护，失步保护，电压不平衡 E05 7UM611 电压不平衡、过电压保护、接地过流保护、低励磁保护、零序过流保护 E07 7RW600 低电压保护 E08 7UT612 励磁机差动保护、过负荷保护 3CHA02柜: E22 7UM621 定子接地保护、转子接地保护、过电压保护、电压不平衡 E23 7UM612 失磁保护、正功率保护、逆功率保护、过频率保护、低频率保护、负序过流保护、电压不平衡 E24 7UM621 阻抗保护、匝间保护、电压不平衡 E09 7RW600 低电压保护 E25 7UM611 励磁机过电压保护、复压过流保护、定子接地保护、转子接地保护 3CHA03柜: E01 7UT613短引线差动保护、铁壳保护 E02 7UT613主变差动保护、时限过流保护 E10 7UT613厂变差动保护、过流保护、过负荷保护 E11 7SJ602 3BBA分支过流保护 E12 7SJ602 3BBB分支过流保护 3CHA04柜: E20 7UT613高压侧差动保护、零序保护 E21 7UT613发变组差动保护、过流保护 E26 7UM611阻抗保护、过励磁保护、电压不平衡 E27 7SJ602 3BBA过流保护 E12 7SJ602 3BBB分支过流保护 4.4.1 各保护电源测试。 检查并使输入及逆变输出的各电源在允许值范围内。 电源值 允许值 实测 4.4.2 发电机差动保护各特性测试（E04）。 4.4.2.1 差动保护零漂测试使装置内交流输入通道的零点漂移在允许值范围内。 CT 信号 测量值 中性点A相电流 中性点B相电流 中性点C相电流 机端A相电流 机端B相电流 机端C相电流 4.4.2.2 差动保护交流输入通道精度测试。 加入额定电流, 使各通道的测量值与输入值之差在精度范围内。 中性点A相电流 加入量(A) 测量值 0.5 3.0 5.0 10.0 中性点B相电流 加入量(A) 测量值 0.5 3.0 5.0 10.0 中性点C相电流 加入量(A) 测量值 0.5 3.0 5.0 10.0 机端A相电流 加入量(A) 测量值 0.5 3.0 5.0 10.0 机端B相电流 加入量(A) 测量值 0.5 3.0 5.0 10.0 机端C相电流 加入量(A) 测量值 0.5 3.0 5.0 10.0 4.4.2.3平衡检查。 极端侧和中性点侧三相分别加入5A电流。 差流 显示值 A B C 极端侧和中性点侧三相分别加入10A电流。 差流 显示值 A B C 4.4.2.4 差动保护启动电流检查。 定值： I/Ino 相 别 A B C 定 值 中性点侧 0.95 1.05 0.95 1.05 0.95 1.05 机 端 侧 4.4.2.5 差动速断保护启动电流检查。 定值： I/Ino 相 别 A B C 定 值 中性点侧 0.95 1.05 0.95 1.05 0.95 1.05 机 端 侧 4.4.2.6 差动保护比例制动特性检查。 拐点1：( ) 拐点2：( ) 拐点3：( ) 录取曲线“拐点”前后各点，并绘成曲线。 K Id Ir 4.2.2.7 动作时间测试 在一侧加入3倍差动启动电流，测得差动动作时间： 相别 加入电流 T A B C 在一侧加入速断启动电流，测得速断动作时间： 相别 加入电流 T A B C 4.2.2.8 检查保护的逻辑功能, 盘面信号, 出口接点等的正确性及可靠性。 4.4.3 发—变组差动保护各特性测试(E04)。 4.4.3.1 差动保护零漂测试。 使装置内交流输入通道的零点漂移在允许值范围内。 CT 信号 测量值 中性点A相电流 中性点B相电流 中性点C相电流 高压侧A相电流 高压侧 B相电流 高压侧C相电流 厂变侧A相电流 厂变侧B相电流 厂变侧C相电流 4.4.3.2 差动保护交流输入通道精度测试。 加入额定电流，使各通道的测量值与输入值之差在精度范围内。 CT 信号 加入量 测量值 中性点A相电流 中性点B相电流 中性点C相电流 高压侧A相电流 高压侧 B相电流 高压侧C相电流 厂变侧A相电流 厂变侧B相电流 厂变侧C相电流 4.4.3.3 差动保护启动电流检查。 相 别 A B C 定 值 中性点侧 高压侧 厂变侧 4.4.3.4 差动保护比例制动特性检查。 录取曲线“拐点”前后各点并绘成曲线。 KZ Ic Ih 4.4.3.5差动保护二次谐波制动特性检查。 对应不同二次谐波值, 分别采取相应的基波值。 KZ IZ ID 4.4.3.6 动作时间测试 在一侧加入3倍启动电流，测得动作时间： 相别 加入电流 T A B C 4.4.3.7 检查保护的逻辑功能, 盘面信号, 出口接点等的正确性及可靠性。 4.4.4 主变压器差动保护各特性检查。(E02) 4.4.4.1 差动保护零漂测试。 使装置内交流输入通道的零点漂移在允许值范围内。 CT 信号 测量值 高压侧A相电流 高压侧B相电流 高压侧C相电流 低压侧A相电流 低压侧B相电流 低压侧C相电流 厂变侧A相电流 厂变侧B相电流 厂变侧C相电流 4.4.4.2 差动保护交流输入通道精度测试。 加入额定电流，使各通道的测量值与输入值之差在精度范围内。 CT 信号 加入量 测量值 高压侧A相电流 高压侧B相电流 高压侧C相电流 低压侧A相电流 低压侧 B相电流 低压侧C相电流 厂变侧A相电流 厂变侧B相电流 厂变侧C相电流 4.4.4.3 差动保护启动电流检查。 相 别 A B C 定 值 高压侧 低压侧 厂变侧 4.4.4.4 差动保护比例制动特性检查。 录取曲线“拐点”前后各点并绘成曲线。 KZ IZ ID 4.4.4.5差动保护二次谐波制动特性检查。 对应不同二次谐波值, 分别采取相应的基波值。 KZ IZ ID 4.4.4.6 动作时间测试 在一侧加入3倍启动电流，测得动作时间： 相别 加入电流 T A B C 4.4.4.6 检查保护的逻辑功能，盘面信号，出口接点等的正确性及可靠性。 4.4.5 高厂变差动保护各特性检查(E20)。 4.4.5.1 差动保护零漂测试。 使装置内交流输入通道的零点漂移在允许值范围内。 CT 信号 测量值 高压侧A相电流 高压侧B相电流 高压侧C相电流 A分支A相电流 A分支B相电流 A分
