电网调度自动化运行及值班人员培训班教材 电网调度自动化培训教材（厂站部分）.pdf

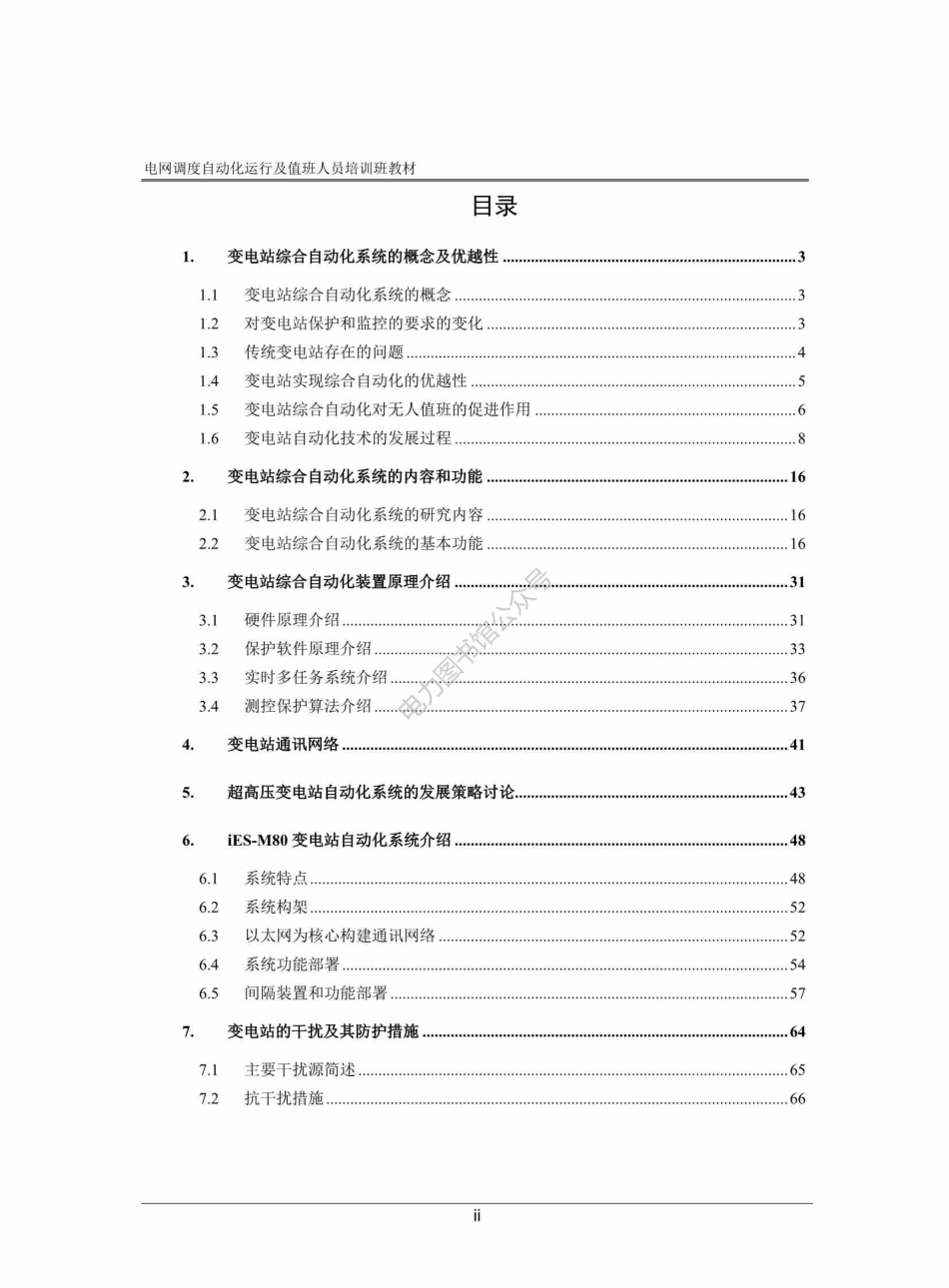

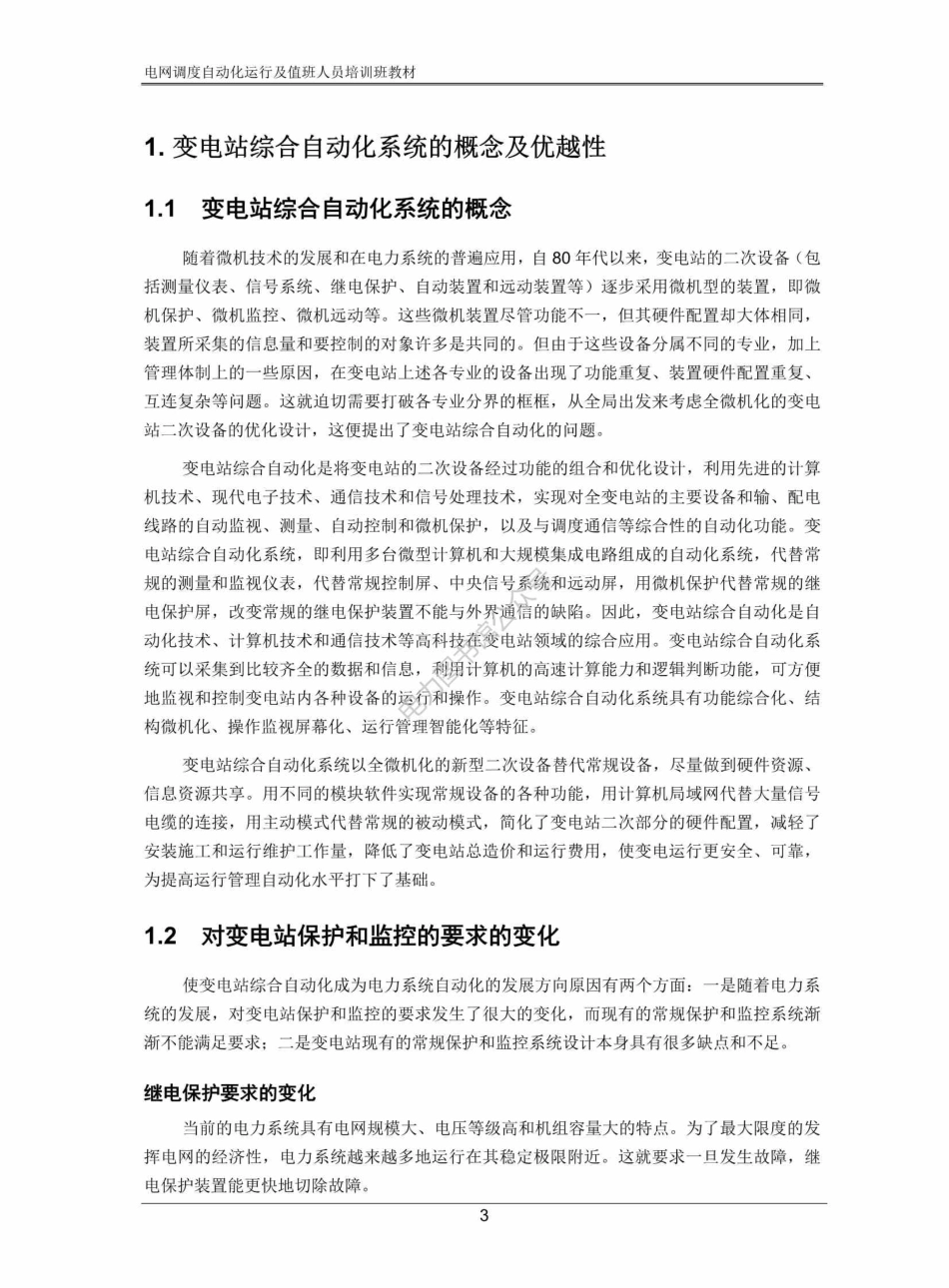

电网调度自动化运行及值班人员培训班教材目录1.变电站综合自动化系统的概念及优性31.1变电站综合自动化系统的概念31.2对变电站保护和监控的要求的变化31.3传统变电站存在的问题41.4变电站实现综合自动化的优越性51.5变电站综合自动化对无人值班的促进作用61.6变电站自动化技术的发展过程.82.变电站综合自动化系统的内容和功能162.1变电站综合自动化系统的研究内容162.2变电站综合自动化系统的基本功能.163.变电站综合自动化装置原理介绍111313.1硬件原理介绍313.2保护软件原理介绍333.3实时多任务系统介绍363.4测控保护算法介绍374.变电站通讯网络415.超高压变电站自动化系统的发展策略讨论436.iES-M80变电站自动化系统介绍486.1系统特点486.2系统构架526.3以太网为核心构建通讯网络526.4系统功能部署.546.5间隔装置和功能部署.577.变电站的干扰及其防护措施.647.1主要干扰源简述657.2抗干扰措施.66ii电网调度自动化运行及值班人员培训班教材220kV及以上的超高压输电线路要求的典型故障切除时间30s,严重故障时要求故障切除时间更短：母线保护要求内部故障切除时间s10s,能自动识别母线运行方式并作出相应调整，能在近端外部故障下抗CT饱和并可闭锁：差动保护作为变压器的主保护，其关键问题仍是励磁涌流的鉴别。传统的办法是监测差流中的谐波成分，但是对超高压大容量变压器接长距离输电线或低压侧接无功补偿装置时，内部故障电流中也会含有丰富的谐波成分，在这种情况下就难以判别故障还是涌流。自动监控装置作用的变化电力系统监控方面最主要的变化在于对监控装置在降低发电成本和跳提高电网运行水平方面的要求越来越高。电力系统经济运行需要更多有关电网运行的信息和更精确可靠的监控，这就需要更多通道和手段来采集和分析电网信息并作出监控。另外在电网进行安全分析，特别是进行网络偶然事故分析时还要求对电网信息采集和监控功能进行协调。变电站扩容改造的要求一般来讲，大型变电站开始仅有几回进线，经过几年后逐步发展成为具有多回联络线。变电站扩容改造的每一步都要增加保护和监控设备，甚至需要重新安排母线的布置，因此要对现用的监控设备和保护装置进行较大的调整或重新配置。这就要求这些装置具有较大的灵活性和可扩充性以便以最小的费用和最短的时间完成扩容和改造。变电站无人值班运行的要求图书由于具有明显的技术经济效益运行可靠性高、劳动生产率高、建设成本低)，发达国家早在七十年代就开始实施这种新的变电站运行管理模式。实现变电站无人值班的技术基础是变电站中的测量、监视、保护、监控等二次设备具有高度的安全性与可靠性，优越的协调性与兼容性。变电站综合自动化系统的运用是实现变电站无人值班运行的有效途径。1.3传统变电站存在的问题众所周知，变电站是电力系统中不可缺少的重要环节，它担负着电能转换和电能重新分配的繁重任务，对电网的安全和经济运行起着举足轻重的作用。尤其是现在大容量发电机组的不断投运和超高压远距离输电和大电网的出现，使电力系统的安全控制更加复杂，如果仍依靠原来的人工抄表、记录、人工操作为主，依靠原来变电站的旧设备，而不进行技术改造的话，必然没法满足安全、稳定运行的需要，更谈不上适应现代电力系统管理模式的需求。传统的变电站进入九十年代以来越来越暴露出其固有的缺陷和局限性：(1)安全性、可靠性不能满足现代电力系统高可靠性的要求。传统的变电站大多数采用常规的设备，尤其是二次设备中的继电保护和自动装置、远动装置等（有不少变电站没有自动装置和远动装置)采用电磁型或晶体管式设备，设备本身结构复杂、可靠性不高，而且又
