新能源及综合能源站设计规范.pdf

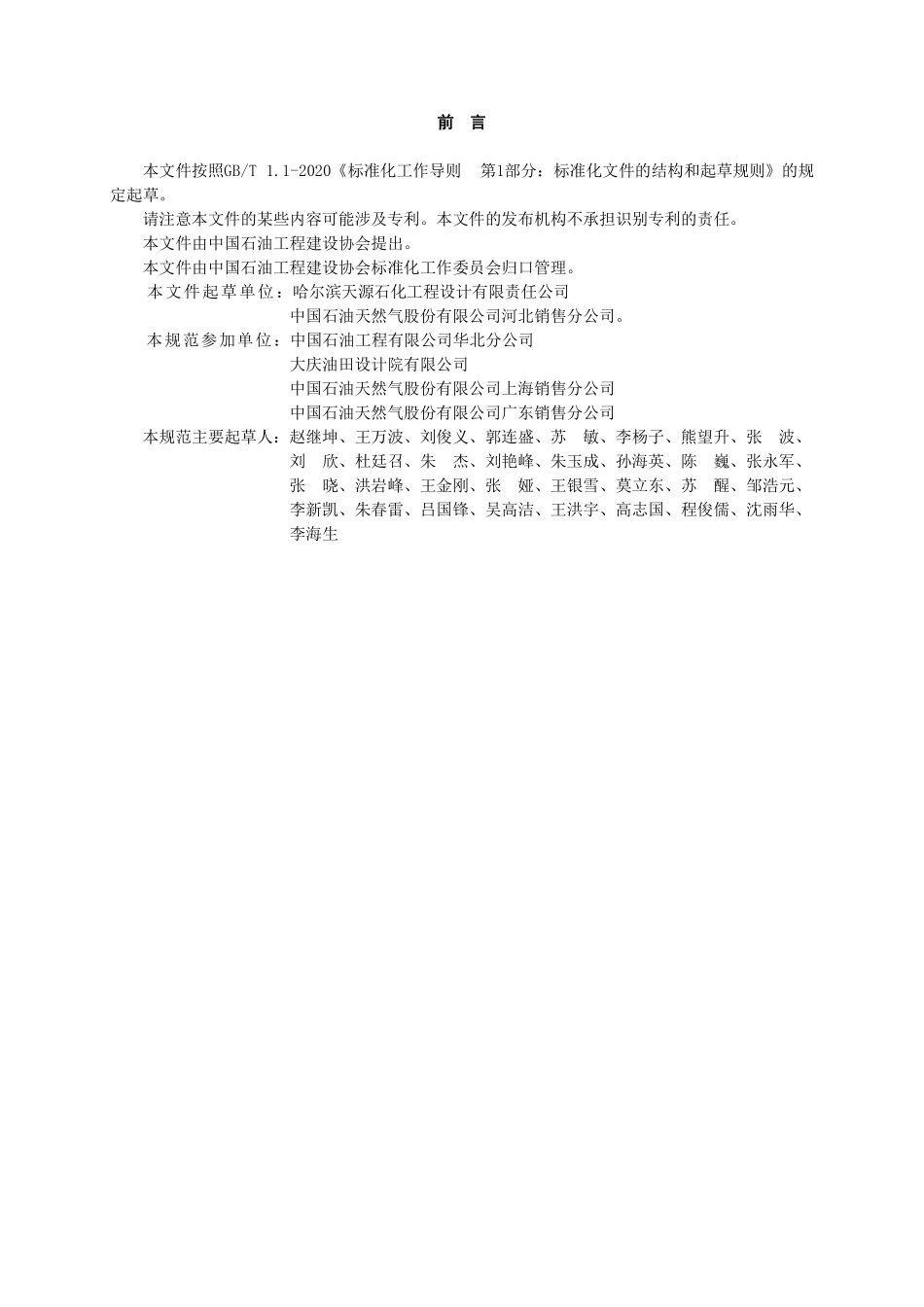

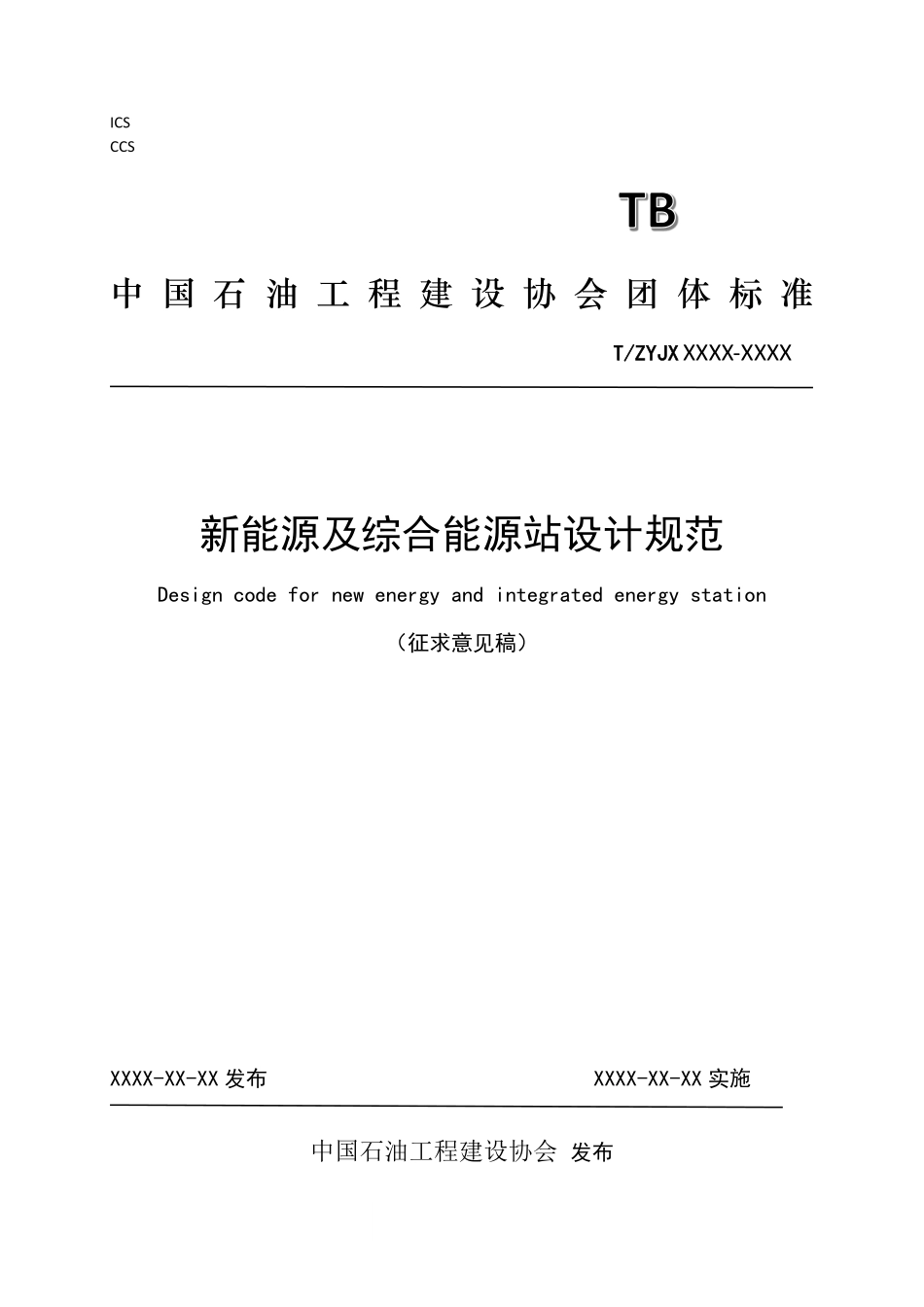

1 ICS CCS 中 国 石 油 工 程 建 设 协 会 团 体 标 准 T T/ZYJX/ZYJX XXXX-XXXX 新能源及综合能源站设计规范 Design code for new energy and integrated energy station（征求意见稿）XXXX-XX-XX 发布 XXXX-XX-XX 实施 中国石油工程建设协会 发布 2 前前 言言 本文件按照GB/T 1.1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国石油工程建设协会提出。本文件由中国石油工程建设协会标准化工作委员会归口管理。本文件起草单位：哈尔滨天源石化工程设计有限责任公司 中国石油天然气股份有限公司河北销售分公司。本规范参加单位：中国石油工程有限公司华北分公司 大庆油田设计院有限公司 中国石油天然气股份有限公司上海销售分公司 中国石油天然气股份有限公司广东销售分公司 本规范主要起草人：赵继坤、王万波、刘俊义、郭连盛、苏 敏、李杨子、熊望升、张 波、刘 欣、杜廷召、朱 杰、刘艳峰、朱玉成、孙海英、陈 巍、张永军、张 晓、洪岩峰、王金刚、张 娅、王银雪、莫立东、苏 醒、邹浩元、李新凯、朱春雷、吕国锋、吴高洁、王洪宇、高志国、程俊儒、沈雨华、李海生 1 目目 次次 1 1 范围范围.1 2 2 规范性引用文件规范性引用文件.1 3 3 术语、缩略语术语、缩略语.2 4 4 新能源及综合能源站的分类与分级新能源及综合能源站的分类与分级.5 4.1 新能源站.5 4.2 综合能源站.5 4.3 按储量划分站的等级.5 4.4 按销量划分站的级别.9 5 5 站址选择站址选择.10 5.1 规范符合性.10 5.2 工程条件.10 5.3 商业分析及经济测算.10 5.4 光伏系统.11 5.5 各类能源站的工艺设备与站外建（构）筑物的安全间距.11 6 6 功能及规模功能及规模.15 6.1 功能选择.15 6.2 规模确定.15 7 7 站内平面布置站内平面布置.19 7.1 站内平面布置的原则.19 7.2 单一新能源站站内设施的防火间距.22 7.3 组合新能源站站内设施的防火间距.25 7.4 综合能源站站内设施的防火间距.28 8 8 新能源站新能源站.29 8.1 加气站.29 8.2 加氢站.34 8.3 充（换）电站.38 8.4 加氢站与加气站的组合.41 8.5 加氢站、加气站、加氢加气合建站与充换电组合的新能源站.42 9 9 综合能源站设计综合能源站设计.43 9.1 综合能源的组合与选择.43 9.2 加油站的相关规定.43 9.3 新建、改建综合能源站设计.45 9 9 建、构筑物建、构筑物.47 2 9.1 站房及辅房.47 9.2 罩棚.48 9.3 构筑物.48 10 10 自动化、信息化自动化、信息化.49 10.1 自动化.49 13.2 信息化.51 11 11 电气电气.51 11.1 变配电.51 11.2 照明.53 11.3 电缆敷设.53 11.4 防雷防静电接地.53 11.5 光伏发电.54 12 12 给水排水及消防给水排水及消防.55 12.1 给水排水.55 12.2 消防.56 13 13 采暖通风及空气调节采暖通风及空气调节.56 13.1 采暖通风.56 13.2 空气调节.57 14 14 环保、节能环保、节能.57 14.1 环保设计要点.57 14.2 职业健康设计要点.58 14.3 设计节能要点.58 附录附录 A A（规范性附录）（规范性附录）计算间距的起止点计算间距的起止点.60 附录附录 B B（规范性附录）（规范性附录）民用建筑保护类别划分民用建筑保护类别划分.61 1 1 1 范围范围 本规范适用于指导成品油销售企业加油站由单一油品向“油气氢电非”升级转型的设计。本规范规定了新能源站、综合能源站的新建、改建和扩建的设计。本规范不适用于 LPG、制氢、液氢、CNG 加气母站等。新能源站和综合能源站的设计除应符合本规范外，尚应符合国家和行业现行有关标准的规定。2 2 规范性引用文件规范性引用文件 下列文件对于本规范的应用是必不可少的。引用文件的最新版本（包括所有的修改单）适用于本规范。CJ 164 节水型生活用水器具 CJ 343 污水排入城镇下水道水质标准 GB/T 8163 输送流体用无缝钢管 GB/T 14976 流体输送用不锈钢无缝钢管 GB 18613 中小型三相异步电动机能效限定值及能效等级 GB 20052 电力变压器能效限定值及能效等级 GB/T 24511 承压设备用不锈钢和耐热钢钢板和钢带 GB/T 29772 电动汽车电池更换站通用技术要求 GB/T 31138 汽车用压缩氢气加气机 GB/T 34583 加氢站用储氢装置安全技术要求 GB 50016 建筑设计防火规范 GB 50028 城镇燃气设计规范 GB 50034 建筑照明设计标准 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB 50116 火灾自动报警系统设计规范 GB 50126 工业设备及管道绝热工程施工规范 GB 50140 建筑灭火器配置设计规范 GB 50156 汽车加油加气加氢站技术标准 GB 50189 公共建筑节能设计标准 GB 50264 工业设备及管道绝热工程设计规范 GB 50343 建筑物电子信息系统防雷技术规范 GB/T 50493 石油化工可燃气体和有毒气体检测报警设计标准 2 GB 50516 加氢站技术规范 GB 50582 室外作业场地照明设计标准 GB/T 50865 光伏发电接入配电网设计规范 GB/T 50866 光伏发电站接入电力系统设计规范 GB 50966 电动汽车充电站设计规范 GB 50974 消防给水及消火栓系统技术规范 GB/T 51077 电动汽车电池更换站设计规范 GB 51309 消防应急照明和疏散指示系统技术标准 NB/T 47010 承压设备用不锈钢和耐热钢锻件 SH/T 3177 加油站用埋地玻璃纤维增强塑料双层油罐工程技术规范 SH/T 3178 加油站用埋地钢-玻璃纤维增强塑料双层油罐工程技术规范 TSG 21 固定式压力容器安全技术监察规程 ASME B31.12 氢气管道（Hydrogen piping and pipelines）ASME B31.3 工艺管道（Process piping）3 3 术语、缩略语术语、缩略语 下列术语与缩略语适用于本规范，为了使用方便，以下部分采用和重复列出了国家、行业标准规范涉及到的某些术语和定义。3.1 3.1 新能源新能源 本规范的新能源是指天然气（CNG、LNG）、氢气、充（换）电等的统称。3 3.2 2 汽车加油加气加氢站汽车加油加气加氢站 fuelling station fuelling station 为机动车加注车用燃料，包括汽油、柴油、CNG、LNG、氢气的场所。是加油站、加气站、加油加气合建站、加氢合建站的统称。3 3.3 3 CNGCNG 常规加气站常规加气站 conventional CNG fuelling station conventional CNG fuelling station 从站外天然气管道取气，经过工艺处理并增压后，通过加气机给汽车 CNG 储气瓶充装车用 CNG 的场所。3 3.4 4 CNG CNG 加气子站加气子站 secondary CNG fuelsecondary CNG fuelling station ling station 用 CNG 长管拖车或管束式集装箱运进 CNG，通过加气机为汽车 CNG 储气瓶充装 CNG 的场所。3 3 3.5 5 LNG LNG 加气站加气站 LNG fuelling station LNG fuelling station 具有 LNG 储存设施，使用 LNG 加气机为 LNG 汽车储气瓶充装车用 LNG 的场所。3 3.6 6 L L-CNG CNG 加气站加气站 L L-CNG fuelling station CNG fuelling station 能将 LNG 转化为 CNG，并为 CNG 汽车储气瓶充装车用 CNG 的场所。3 3.7 7 加氢设施加氢设施 hydrogen fuelling facilities hydrogen fuelling facilities 加氢工艺设备与管道等系统的统称，包括高压储氢加氢设施、液氢储氢加氢设施、氢燃料储运设施等。3 3.8 8 站房站房 station house station house 用于汽车加油加气加氢站管理、经营和提供其他便利性服务的建筑物。3 3.9 9 作业区作业区 operation area operation area 汽车加油加气加氢站内布置工艺设备的区域。该区域的边界线为设备爆炸危险区域边界线加 3m，对柴油设备为设备外缘加 3m。3 3.1.10 0 辅助服务区辅助服务区 auxiliary service area auxiliary service area 汽车加油加气加氢站用地红线范围内作业区以外的区域。3 3.1111 工艺设备工艺设备 process equipmentprocess equipment 设置在汽车加油加气加氢站内的液体燃料卸车接口、油罐、LNG 储罐、CNG 储气瓶、储气井、储氢容器、加油机、加气（氢）机、加氢机、卸气（氢）柱、通气（放空）管、CNG 和氢气长管拖车、LNG 泵、CNG（氢气）压缩机、LNG 气化器等的统称。3 3.1.12 2 橇装工艺设备橇装工艺设备 portable process portable process process equipment 将工艺设备及其配件整体装配于一个钢制橇体上，具有一定功能的设备组合体。3 3.1.13 3 埋地油罐埋地油罐 buried oil tank buried oil tank 罐顶低于周围 4m 范围内的地面，并采用覆土或罐池充沙方式埋设在地下的卧式油品储罐。3 3.1.14 4 加油加油/加气加气/加氢岛加氢岛 oiloil/gasgas/hydrogen fuelling island hydrogen fuelling island 用于安装加油机/加气机/加氢机的平台。4 3 3.1.15 5 LNG LNG 橇装设备橇装设备 portable equipments portable equipments 将 LNG 储罐、加气机、放空管、泵、气化器等 LNG 设备全部或部分装配于一个橇体（即刚性底架，可带箱体）上的设备组合体。3 3.1 16 6 储氢容器储氢容器 gaseous hydrogen storage vessel gaseous hydrogen storage vessel 储存氢气的压力容器，包括罐式储氢压力容器和瓶式储氢压力容器。3 3.1717 储氢瓶组储氢瓶组 Cylinder assemblies storage for gaseous hydrogen Cylinder assemblies storage for gaseous hydrogen 将若干个瓶式压力容器组装在一个橇体上并配置相应的连接管道、阀门、安全附件，用于储存氢气的装置。3 3.1818 加氢机加氢机 hydrogen dispenser hydrogen dispenser 用于向氢能汽车的储氢设备充装氢气，并带有控制、计量、计价装置的专用设备。3 3.1919 充电设备充电设备 charging equipment charging equipment 与电动汽车或动力蓄电池相连接，并为其提供电能的设备，包括车载充电机、非车载充电机、交流充电桩等设备。3 3.2020 非车载充电机非车载充电机 offof
