电网建设安全施工作业票-变电调试分册.docx

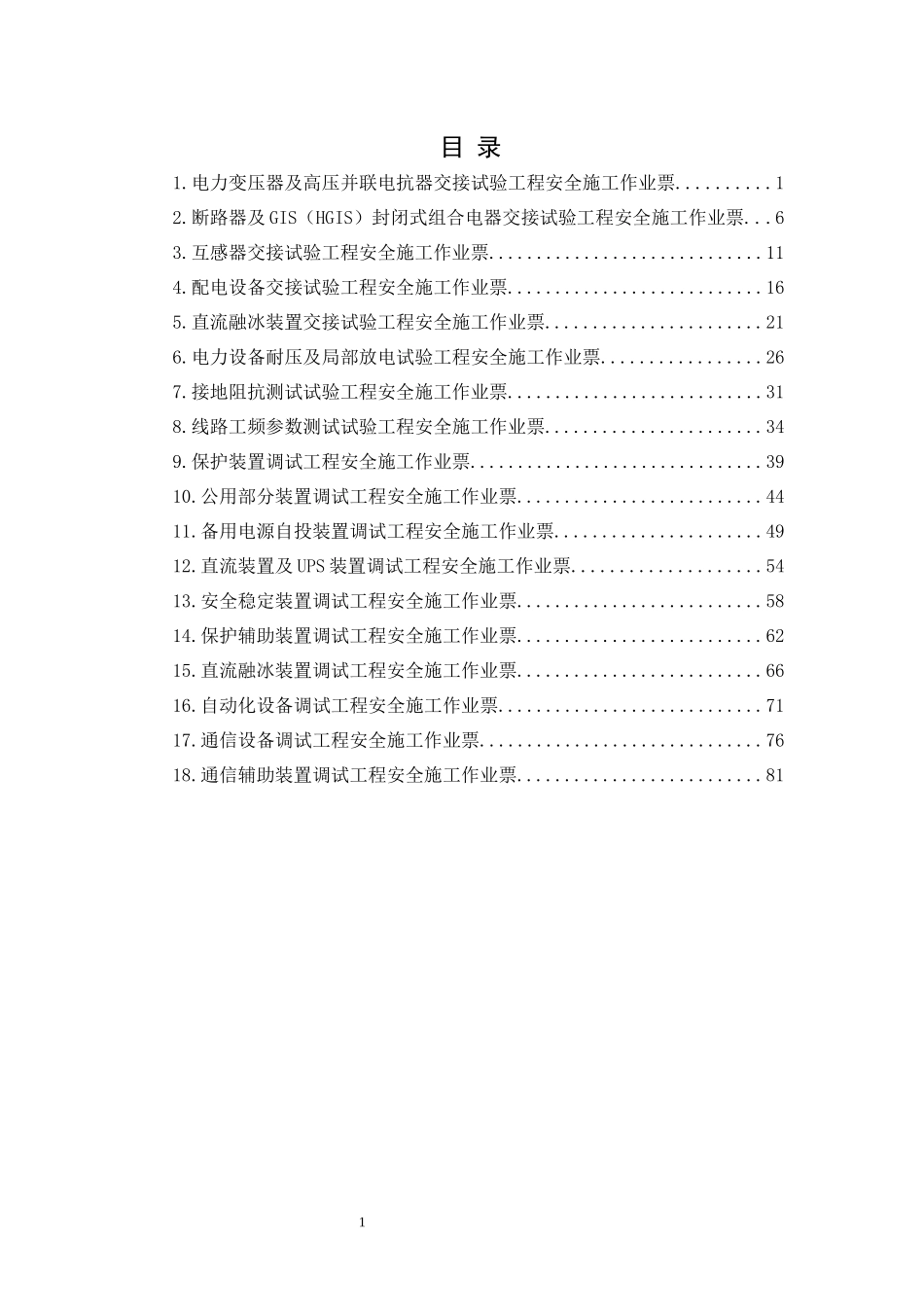

电网建设安全施工作业票（2022版） 继保自动化试验分册 中国南方电网公司基建部 2022年7月 目 录 1.电力变压器及高压并联电抗器交接试验工程安全施工作业票 1 2.断路器及GIS（HGIS）封闭式组合电器交接试验工程安全施工作业票 6 3.互感器交接试验工程安全施工作业票 11 4.配电设备交接试验工程安全施工作业票 16 5.直流融冰装置交接试验工程安全施工作业票 21 6.电力设备耐压及局部放电试验工程安全施工作业票 26 7.接地阻抗测试试验工程安全施工作业票 31 8.线路工频参数测试试验工程安全施工作业票 34 9.保护装置调试工程安全施工作业票 39 10.公用部分装置调试工程安全施工作业票 44 11.备用电源自投装置调试工程安全施工作业票 49 12.直流装置及UPS装置调试工程安全施工作业票 54 13.安全稳定装置调试工程安全施工作业票 58 14.保护辅助装置调试工程安全施工作业票 62 15.直流融冰装置调试工程安全施工作业票 66 16.自动化设备调试工程安全施工作业票 71 17.通信设备调试工程安全施工作业票 76 18.通信辅助装置调试工程安全施工作业票 81 1 1.电力变压器及高压并联电抗器交接试验工程安全施工作业票 工程名称： 编号： 初勘风险等级 复测后风险等级 涉及中高风险作业 □临近带电体作业： 工作地点 计划开始时间 计划结束时间 施工班组人员分工 班长（工作负责人）： 副班长： 安全监护人： 技术员： 质检员： 特种作业人员： 执行的施工方案名称 作业是否需要停电配合 是否在运行区域或邻电作业 主要危害 坠落、触电、设备烧损 施工必备工器具 一、施工风险控制措施 风险名称 主要控制措施 高处作业个人安全防护措施不完善 作业人员登高作业时，须正确使用安全带、安全帽，穿软底鞋，使用梯子时要有人扶梯或绑扎牢固，不得违规攀爬设备。 误触带电试验设备 试验前，现场负责人必须确定工作范围，设立安全围栏并悬挂标示牌；并派人监护，防止无关人员进入。 临近带电体作业 工作前，工作负责人应完善现场勘查，确保作业现场人员、工具及材料与设备带电部分的安全距离满足《中国南方电网有限责任公司电力安全工作规程》表1要求。在安全交代时向作业人员充分交代临近的带电部位，作业过程中加强监护，防止作业人员靠近带电体。 高压试验区域未设置安全围栏 高压试验区域必须按规定设置安全围栏和标示牌等安全措施，高压部分应与围栏保持安全距离。 试验过程中监护不到位 试验必须由2人以上同时进行，试验开始前应通知附近作业人员不得进入围栏区域，试验过程中安排专人进行监护，试验结束前任何人不得进入围栏内，操作人员得到回应后方可升压，试验过程观察四周，如有异常应立即断电。 引接试验电源不当 必须在检修电源箱引接电源，不得从运行盘柜或设备端子箱引接电源。相临带电空开有被误碰风险的，要把相临空开停电后方可引接，引接电源时要有专人监护。 被试品存在感应电或残余电荷 拆、接试验线前，应对被试品充分放电并可靠接地，放电时应戴绝缘手套、手持放电棒将设备对地放电数次并短路接地，严禁直接用手持导线进行放电。 被试品未与其他设备断开或保持安全距离 试验前确认被试品与其他设备断开并保持安全距离，防止试验时对其他设备反送电、放电，断开设备接头时，断开前应做好标记，接回后应检查。与运行设备确无法断开连接或安全距离不足时需申请将相邻设备停电。 二、现场勘察（场景式评估）情况及补充控制措施 变化情况 要素 变化情况 现场识别 作业人员 1.特种作业人员是否持证上岗。 □是 □否 2.作业人员是否有妨碍工作的职业禁忌。 □是 □否 3.参与作业人员是否有调整，是否有增减。 □是 □否 4.作业人员是否配备经检验合格，齐全、完好的个人安全防护用品。 □是 □否 5.施工人员是否经安全教育培训合格，并参加过本工程技术安全措施交底。 □是 □否 6.各工作岗位人员对施工中可能存在的风险控制措施是否清楚。 □是 □否 7.其他： 施工机械 1.施工机械设备是否已通过报审 □是 □否 2.工器具经准入检查，是否完好，是否经检查合格有效。 □是 □否 3.工器具规格、型号是否满足现场工作需求 □是 □否 4.其他： 工程材料 1.施工作业所需材料是否齐备。 □是 □否 2.结构性材料是否有合格证。 □是 □否 3.需送检的材料是否按规定送检，并符合要求 □是 □否 4.其他： 施工方法 1.是否编制施工安全技术方案，并经审批或专家论证 □是 □否 2.现场制定的安全措施是否合格、安全、有效并经过验收。 □是 □否 3.现场作业方法是否严格按照施工方案或作业指导书执行。 □是 □否 4.作业前是否对主要受力部分进行校核、验算。 □是 □否 5.其他： 作业环境 1.安全文明施工设施配置是否符合要求，齐全、完好。 □是 □否 2.是否制定环水保措施，并已严格落实执行。 □是 □否 3.作业现场是否已按当地疫情防控要求落实疫情防控措施 □是 □否 4.现场作业环境与施工图纸是否存在偏差 □是 □否 5.作业点是否邻近带电体、边坡、公路、沼泽、深坑等危险环境 □是 □否 6.其他： 控制措施 变化情况描述 控制措施 现场作业人员 审核意见 签发意见 开票人 开票日期 审核人 审核日期 施工项目部签发人 签发日期 监理项目部会签人 会签日期 业主项目部会签人 会签日期 备注 注：1.《每日站班会及风险控制措施检查记录表》作为施工作业票附件，代替站班会记录。 2.施工作业期间，需要调整班组成员时，必须办结原有施工作业票，通过新办理施工作业票实现调整。 附件： 每日站班会及风险控制措施检查记录表 作业票编号： 站班会交底人员： 作业任务 施工日期 工作负责人 现场安全监护人 三 交 交任务 施工作业票所列工作任务已宣读清楚。 □ 交安全 1.交安全措施已宣读清楚。 2.补充安全措施已交待清楚。 □ □ 交技术 1.施工作业票所列安全技术措施已宣读清楚。 2.补充技术措施已交待清楚。 □ □ 检 查 内 容 三查（查衣着、查三宝、查精神状态）、查作业必备条件 1.作业人员着装规范、精神状态良好，经安全培训。 2.施工机械、设备有合格证并经检测合格。 3.工器具经准入检查，完好，经检查合格有效。 4.安全文明施工设施符合要求，齐全、完好。 5.施工人员对工作分工清楚。 6.各工作岗位人员对施工中可能存在的风险及控制措施清楚。 □ □ □ □ □ □ 涉及中高风险作业 □临近带电体作业： 主要风险 高处坠落、物体打击、坍塌、其他风险 实际开始时间 实际终结时间 一、作业过程危害控制措施 当日需执行措施 落实情况 □ □ 作业人员登高作业时，须正确使用安全带、安全帽，穿软底鞋，使用梯子时要有人扶梯或绑扎牢固，不得违规攀爬设备。 □ 试验前，现场负责人必须确定工作范围，设立安全围栏并悬挂标示牌；并派人监护，防止无关人员进入。 □ 工作前，工作负责人应完善现场勘查，确保作业现场人员、工具及材料与设备带电部分的安全距离满足《中国南方电网有限责任公司电力安全工作规程》表1要求。在安全交代时向作业人员充分交代临近的带电部位，作业过程中加强监护，防止作业人员靠近带电体。 □ 高压试验区域必须按规定设置安全围栏和标示牌等安全措施，高压部分应与围栏保持安全距离。 □ 试验必须由2人以上同时进行，试验开始前应通知附近作业人员不得进入围栏区域，试验过程中安排专人进行监护，试验结束前任何人不得进入围栏内，操作人员得到回应后方可升压，试验过程观察四周，如有异常应立即断电。 □ 必须在检修电源箱引接电源，不得从运行盘柜或设备端子箱引接电源。相临带电空开有被误碰风险的，要把相临空开停电后方可引接，引接电源时要有专人监护。 □ 拆、接试验线前，应对被试品充分放电并可靠接地，放电时应戴绝缘手套、手持放电棒将设备对地放电数次并短路接地，严禁直接用手持导线进行放电。 □ 试验前确认被试品与其他设备断开并保持安全距离，防止试验时对其他设备反送电、放电，断开设备接头时，断开前应做好标记，接回后应检查。与运行设备确无法断开连接或安全距离不足时需申请将相邻设备停电。 □ 现场接受交底人员签名 2.断路器及GIS（HGIS）封闭式组合电器交接试验工程安全施工作业票 工程名称： 编号： 初勘风险等级 复测后风险等级 涉及中高风险作业 □临近带电体作业： 工作地点 计划开始时间 计划结束时间 施工班组人员分工 班长（工作负责人）： 副班长： 安全监护人： 技术员： 质检员： 特种作业人员： 执行的施工方案名称 作业是否需要停电配合 是否在运行区域或邻电作业 主要危害 坠落、触电、夹伤、中毒 施工必备工器具 一、施工风险控制措施 风险名称 主要控制措施 高处作业个人安全防护措施不完善 作业人员登高作业时，须正确使用安全带、安全帽，穿软底鞋，使用梯子时要有人扶梯或绑扎牢固，不得违规攀爬设备。 临近带电体作业 工作前，工作负责人应完善现场勘查，确保作业现场人员、工具及材料与设备带电部分的安全距离满足《中国南方电网有限责任公司电力安全工作规程》表1要求。在安全交代时向作业人员充分交代临近的带电部位，作业过程中加强监护，防止作业人员靠近带电体 高压试验区域未设置安全围栏 高压试验区域必须按规定设置安全围栏和标示牌等安全措施，高压部分应与围栏保持安全距离。 试验过程中监护不到位 试验必须由2人以上同时进行，试验开始前应通知附近作业人员不得进入围栏区域，试验过程中安排专人进行监护，试验结束前任何人不得进入围栏内，操作人员得到回应后方可升压，试验过程观察四周，如有异常应立即断电 引接试验电源不当 必须在检修电源箱引接电源，不得从运行盘柜或设备端子箱引接电源。相临带电空开有被误碰风险的，要把相临空开停电后方可引接，引接电源时要有专人监护。 被试品存在感应电或残余电荷 拆、接试验线前，应对被试品充分放电并
