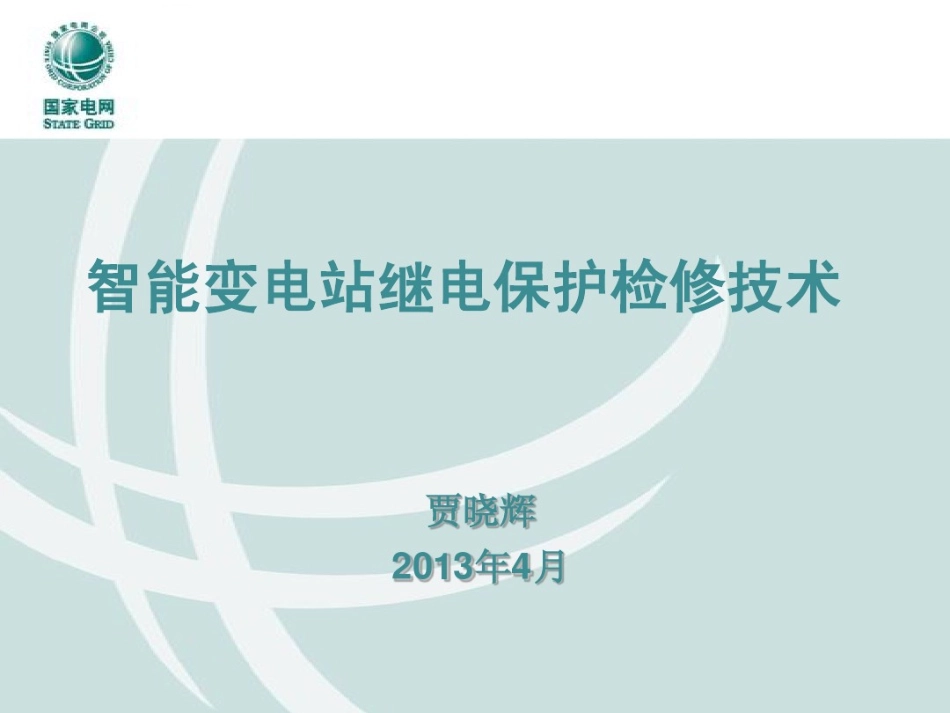

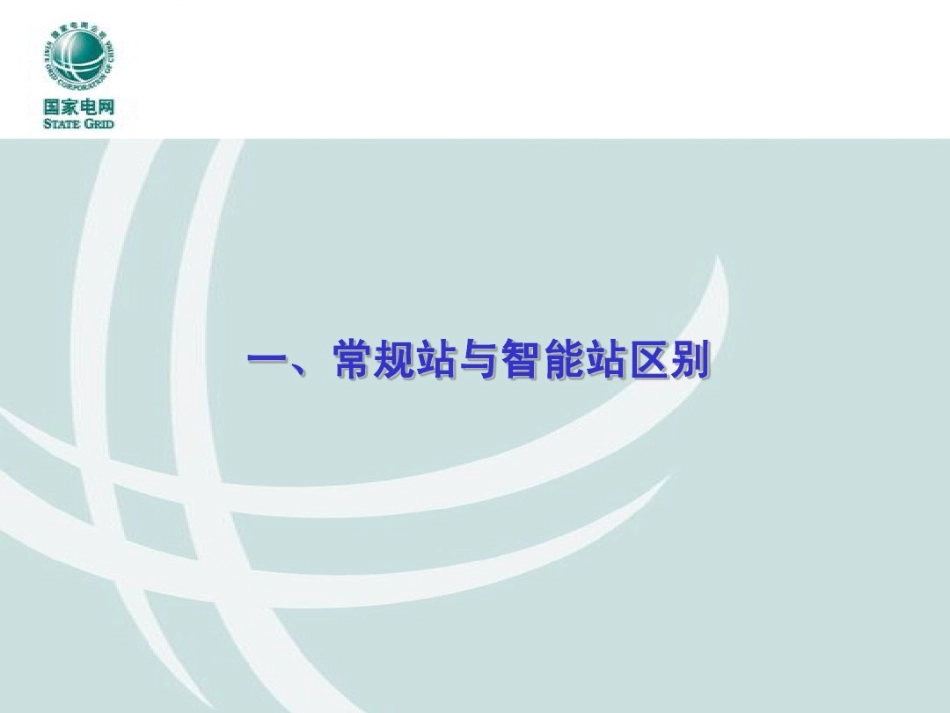

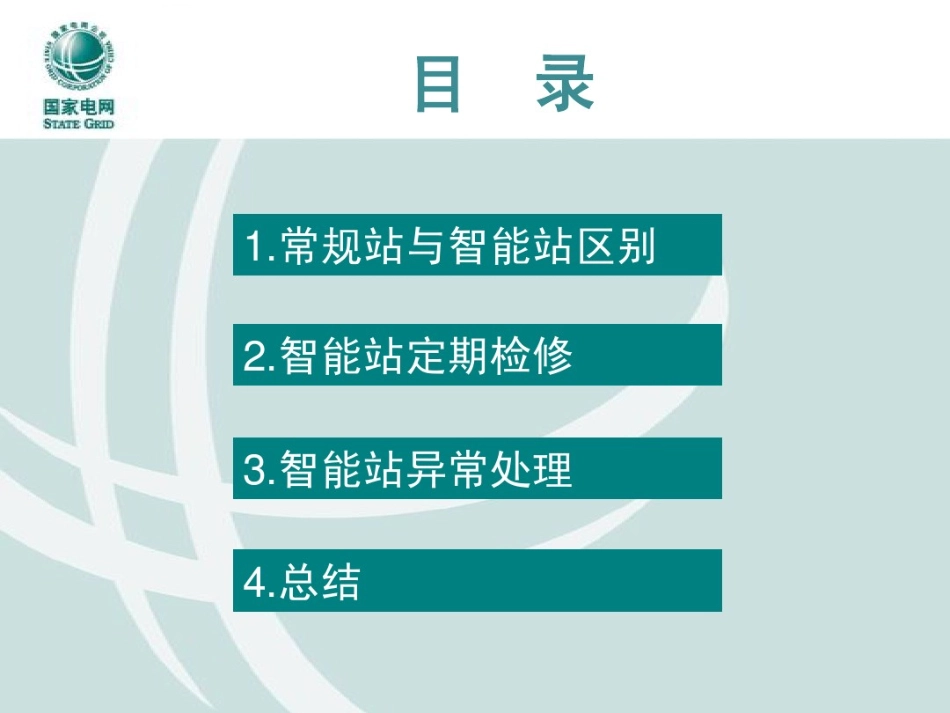

国家电网STATE GRID智能变电站继电保护检修技术贾晓辉2013年4月国家电网目录STATE GRID1.常规站与智能站区别2.智能站定期检修3.智能站异常处理4.总结国家电网STATE GRID一、常规站与智能站区别国家电网STATE GRID常规站和智能站的区别工作站工作站2运动站工作站工作站2远动站变电站网络结构站控层IEC60870IEC61850MMS-5-103智能站增加了过程RCSRCS其他间隔层PCSPCS其他保护测控IED保护测控IEDGOOSE层网络及过程层设备，站控层协议发生变化SMV电缆光缆MU智能单元电缆传统开关CU/PT过程层ECVT-传统互感器传统开关电子式互感器传统开关二次回路变化传统变电站结构图智能化变电站结构图常规站大量电缆直连回路，电气二次图含电流电压回路图、控制信号回路图、端子排图、电缆清册等，所有不同设备间的连接均通过从端子到端子的电缆连接实现。这些图纸反映了二次设备的原理及功能，一、二次设备间的连接关系，可用于指导施工接线和运行的检修维护国家电网STATE GRID常规站和智能站区别智能变电站各层设备通过网络进行连接，设备间的连接是基于网络传输的数字信号，原有二次回路中点对点的电缆连接被网络化的光缆连接所取代，图纸中也变为基于虚端子的二次接线图、过程层GOOSE配置表、全站网络结构图、交换机端口连接图等设备变化与常规站相比，智能站增加了合并单元、智能终端，网络交换机等，传统的CT、PT被电子式电流、电压互感器取代，由此CT开路、PT短路的风险不存了二次配置可靠性传统变电站只要保证电缆连接正确就可保证回路正确
